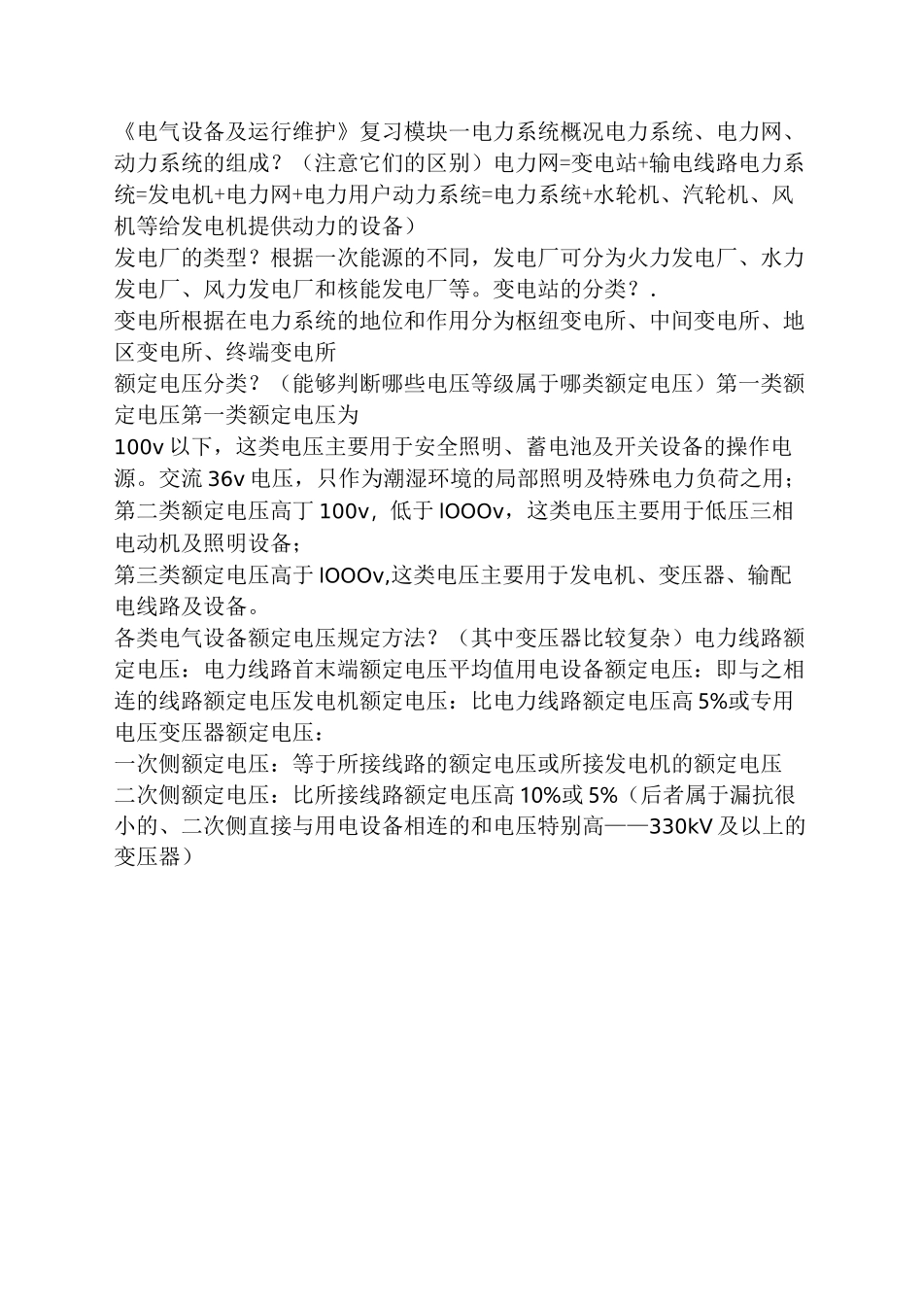

《电气设备及运行维护》复习模块一电力系统概况电力系统、电力网、动力系统的组成？（注意它们的区别）电力网=变电站+输电线路电力系统=发电机+电力网+电力用户动力系统=电力系统+水轮机、汽轮机、风机等给发电机提供动力的设备）发电厂的类型？根据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、风力发电厂和核能发电厂等。变电站的分类？．变电所根据在电力系统的地位和作用分为枢纽变电所、中间变电所、地区变电所、终端变电所额定电压分类？（能够判断哪些电压等级属于哪类额定电压）第一类额定电压第一类额定电压为100v以下，这类电压主要用于安全照明、蓄电池及开关设备的操作电源。交流36v电压，只作为潮湿环境的局部照明及特殊电力负荷之用；第二类额定电压高丁100v，低于lOOOv，这类电压主要用于低压三相电动机及照明设备；第三类额定电压高于lOOOv,这类电压主要用于发电机、变压器、输配电线路及设备。各类电气设备额定电压规定方法？（其中变压器比较复杂）电力线路额定电压：电力线路首末端额定电压平均值用电设备额定电压：即与之相连的线路额定电压发电机额定电压：比电力线路额定电压高5%或专用电压变压器额定电压：一次侧额定电压：等于所接线路的额定电压或所接发电机的额定电压二次侧额定电压：比所接线路额定电压高10%或5%（后者属于漏抗很小的、二次侧直接与用电设备相连的和电压特别高——330kV及以上的变压器）电力系统中性点运行方式？我国电力系统常用的中性点接地方式一共有四种：中性点不接地、中性点经消弧线圈接地、中性点直接接地、中性点经电阻或电抗接地。其中中性点经阻抗接地按接地电流大小又分经高阻抗接地和低阻抗接地。目前在我国，330KV和500KV的超高压电力网，采用中性点直接接地方式,110-220KV电力网也采用中性点直接接地方式，只是在个别雷害事故较为严重匠区和某些大网的110KV采用中性点经消弧线圈接地方式,以提高供电可靠性;20-60KV电力网，一般采用中性点消弧线圈接地方式，当接地电流小于10A时也采用不接地方式，而在电缆供电的城市电网，则一般采用经小电阻接地当时，3-10KV电力网，一般均采用中性点不接地方式,当接地电流大于30A是，应采用经消弧线圈接地方式，同样，在城网使用电缆线路是,有时才采用经小电阻接地方式。1000V以下的电力网，可以采用中性点接地或不接地的方式,只有380、220v的三相四线电力网，为保证人员安全，其中性点必须直接接地。(注意它们适用范围的区别)模块二电弧电弧的本质？电弧：是一种气体游离放电现象电弧的危害？在开关电器中，电弧是有害的，要求尽快地熄灭，否则会烧坏开关触头，误拉隔离开关会造成相间短路和人身伤亡。电弧的产生与熄灭原理？(游离方式、去游离方式)游离——中性质点分解成自由电子和正离子。电弧的游离方式有(1)热电子发射(2)强电场发射(3)碰撞游离(4)热游离去游离——电子和正离子相互吸引还原为中性质点。去游离的方式：复合扩散阴极发射［、亠亠热电子、强电场发射—加速~》磁撞游离>温度TT热游离>电弧开关电器常用灭弧方法？“开关电器中常用灭弧方法有提高触头的分闸速度、采用多断口、吹弧、以及短弧原理灭弧、利用固体介质的狭缝狭沟灭弧等。交流电弧特性及熄灭的最佳时机？（马鞍形曲线）特性：交流电弧特征：在交流电路中，电流瞬时值随时间变化，因而电弧的温度、直径以及电弧电压也随时间变化，电弧的这种特性称为动特性。由于弧柱的受热升温或散热降温都有一定过程，跟不上快速变化的电流，所以电弧温度的变化总滞后于电流的变化，这种现象称为电弧的热惯性。交流电弧每半周期自然熄灭是熄灭交流电弧的最佳时机。改善断路器灭弧特性的措施及要求？（断口并电阻或电容）模块三短路电流短路的危害？（热效应、电动效应）短路时，电气设备承担巨大电动力，破坏电气设备的机械结构短路时间过长，电气设备的长生巨大热量，烧毁电气设备短路使系统电压大幅度下降，电动机运行性能下降当短路发生地点离电机很近，破坏地理系统的稳定性当系统发生不对称短路时产生很大的磁场，影响通信质量短路类型？最严重的是哪种？发生频率最高的是哪种？短路种类有三相短路（最严...
