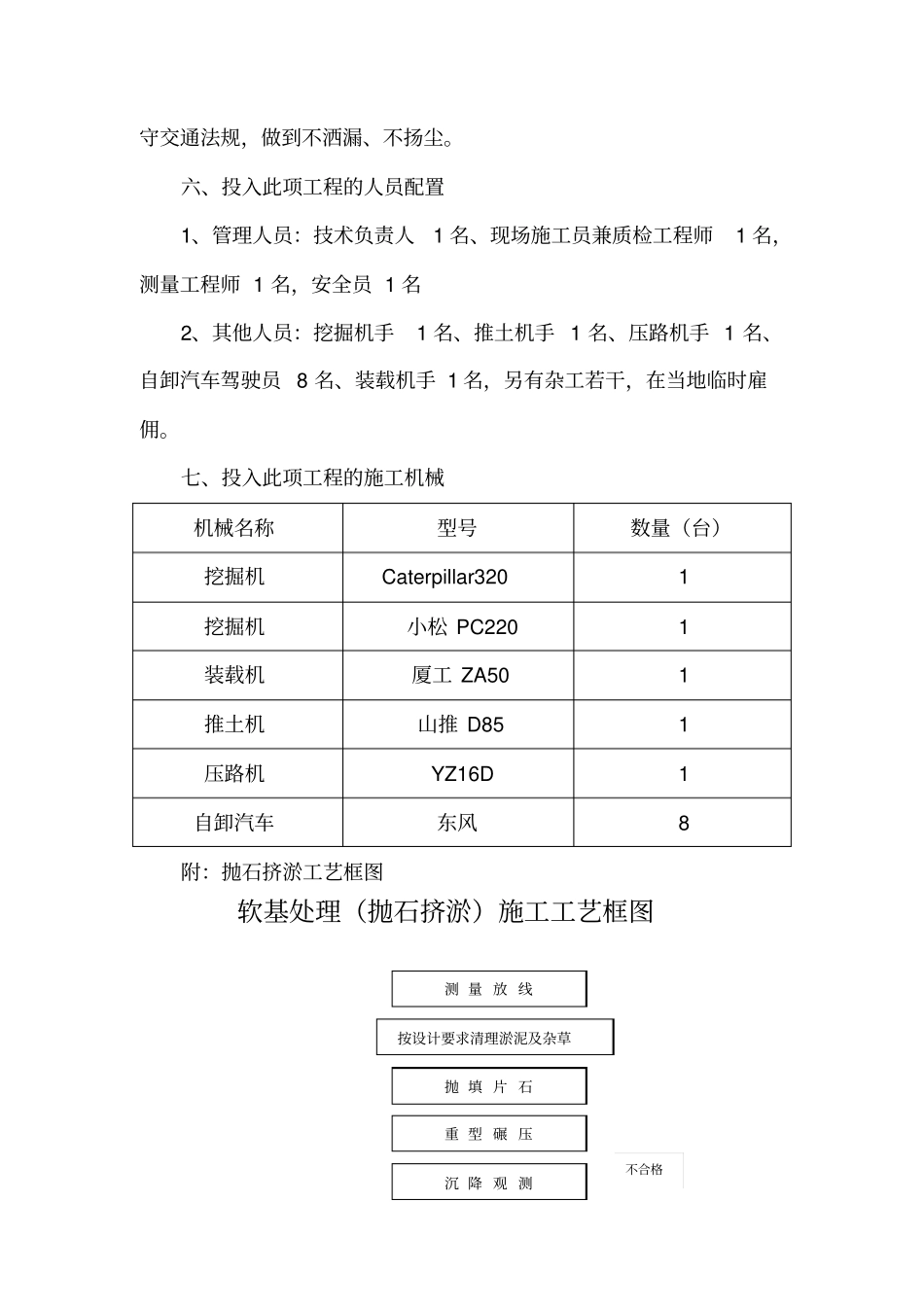

一、工程概况燕家庄车站线路右侧K147+210~K147+414范围内有污水池，淤泥深度在2m左右，设计为填方抛石挤淤区，现根据现场情况制定抛石挤淤施工方案。二、施工程序测量放线—挖沟排水—分段清淤—抛片块石—挖掘机整理碾压—再抛片块石—挖掘机碾压挤淤至清淤线外—循环抛片块石至设计图要求并用重型压路机碾压后在其顶面铺设50cm砂砾石垫层—重型压路机碾压—沉降观测—土工试验合格后进入下一道工序三、材料及试验抛石挤淤所用材料，抛石先用片块石，宜就地取材，片块石料径不小于300mm，小于300mm的片石含量不超过20%。片、块石、砂砾石都经过抽样送检合格后用于工程施工，并随时接受监理工程师的抽样复检。抛石挤淤及砂砾石铺设完成后，碾压密实至重型压路机无明显轮迹后，在现场埋设沉降观测点，实测沉降观测点高程，再次用重型压路机进行压实，压实后测量，沉降量小于3mm以内，视为已碾压密实，沉降稳定，进入下步土工实验。四、施工方法按设计图要求进行测量放线，确定抛石挤淤施工范围。从原路边向抛石区抛填片块石，用挖掘机挤压整平，并逐步扩展抛填范围，每层抛石后用挖掘机先进行碾压，碾压时如仍有淤泥翻出，用挖掘机清理出施工区域进行晾晒，晾晒到装车不产生洒漏时用运输车辆转运出场。每层抛石后经挖掘机碾压至不下沉后可用压路机碾压。抛填至设计高程时经挖掘机整平碾压后用重型压路机碾压平整，在其顶面按设计要求铺设50cm砂砾石层。施工边界处理，按设计文件要求，抛填边宽超过路基外侧1m，按设计要求修筑边坡，拍紧压实，按设计要求进行护坡。五、施工质量、安全保证措施1、按设计要求选用材料。2、施工前进行定位测量，控制好高程。对于测量仪器做好计量检定工作，保证准确性。3、对技术人员、施工工人、机械操作人员做好技术交底和安全交底工作。4、对于淤泥厚度大，承载力低的特点，从已知满足机械、车辆承载要求的点向未处理区域依次推进的施工要求，放慢施工速度，在底层适当增大材料粒径，防止机械、车辆陷入淤泥。5、清理出的淤泥，其堆放高度不大于2.0m，对于流动性淤泥，堆放高度小于1.0m，堆放点必须位于施工区域3.0m以外，并做好标志，防止人员踏入淤泥中。淤泥晾晒至转运要求时，及时清运出场。6、抛填施工现场非施工人员禁止入内。7、施工时，机械、车辆有专人指挥。8、做到文明施工，不污染原有路面，材料堆放有序，车辆进出遵守交通法规，做到不洒漏、不扬尘。六、投入此项工程的人员配置1、管理人员：技术负责人1名、现场施工员兼质检工程师1名，测量工程师1名，安全员1名2、其他人员：挖掘机手1名、推土机手1名、压路机手1名、自卸汽车驾驶员8名、装载机手1名，另有杂工若干，在当地临时雇佣。七、投入此项工程的施工机械机械名称型号数量（台）挖掘机Caterpillar3201挖掘机小松PC2201装载机厦工ZA501推土机山推D851压路机YZ16D1自卸汽车东风8附：抛石挤淤工艺框图软基处理（抛石挤淤）施工工艺框图不合格测量放线抛填片石重型碾压沉降观测按设计要求清理淤泥及杂草注：（1）当地层平坦时，从路堤中心成等腰三角形向前抛填渐次向两侧对称地抛至全宽，使泥沼或软土向两侧挤出。（2）当软土地层横坡陡于1:10时应自高向低侧抛投，并在低侧边部多抛填，使低侧边部约有2m的平台顶面，待片石抛出软土面或抛出水面后，应用较小石块填塞垫平，用重型压路机压实。合格监理工程师检查验收土工合成材料处治验收合格后进行路基填筑
