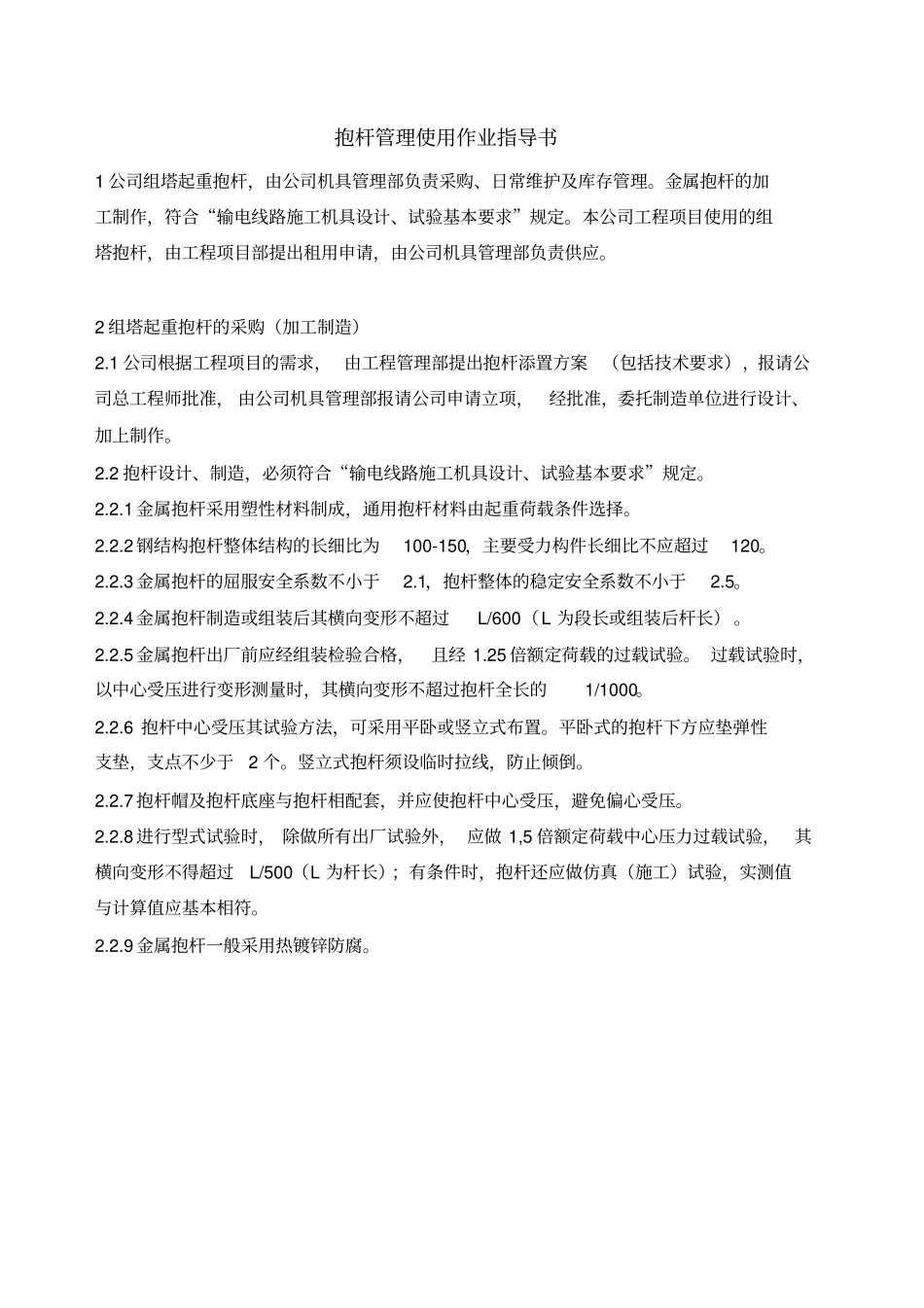

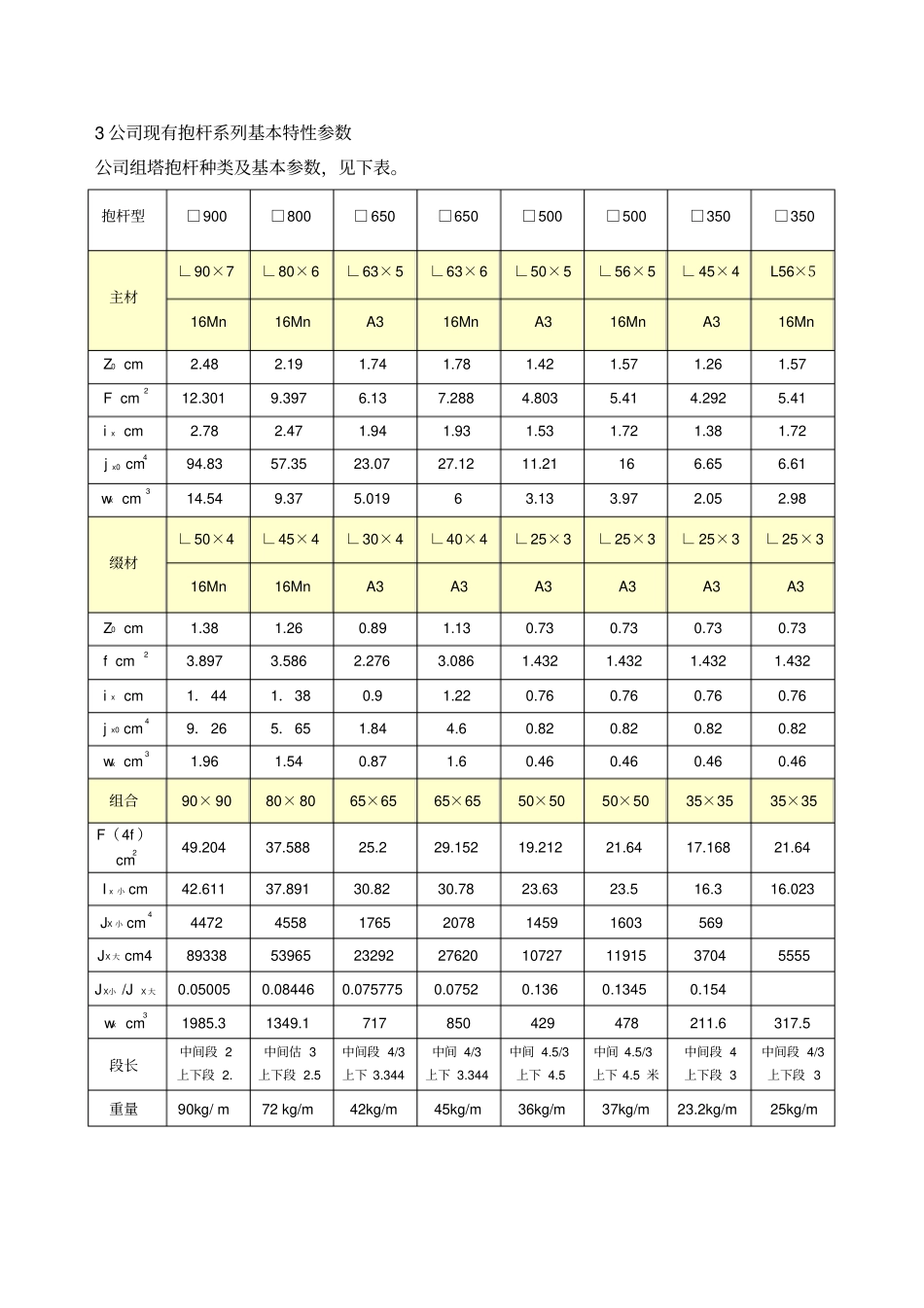

抱杆管理使用作业指导书1公司组塔起重抱杆,由公司机具管理部负责采购、日常维护及库存管理。金属抱杆的加工制作,符合“输电线路施工机具设计、试验基本要求”规定。本公司工程项目使用的组塔抱杆,由工程项目部提出租用申请,由公司机具管理部负责供应。2组塔起重抱杆的采购(加工制造)2.1公司根据工程项目的需求,由工程管理部提出抱杆添置方案(包括技术要求),报请公司总工程师批准,由公司机具管理部报请公司申请立项,经批准,委托制造单位进行设计、加上制作。2.2抱杆设计、制造,必须符合“输电线路施工机具设计、试验基本要求”规定。2.2.1金属抱杆采用塑性材料制成,通用抱杆材料由起重荷载条件选择。2.2.2钢结构抱杆整体结构的长细比为100-150,主要受力构件长细比不应超过120。2.2.3金属抱杆的屈服安全系数不小于2.1,抱杆整体的稳定安全系数不小于2.5。2.2.4金属抱杆制造或组装后其横向变形不超过L/600(L为段长或组装后杆长)。2.2.5金属抱杆出厂前应经组装检验合格,且经1.25倍额定荷载的过载试验。过载试验时,以中心受压进行变形测量时,其横向变形不超过抱杆全长的1/1000。2.2.6抱杆中心受压其试验方法,可采用平卧或竖立式布置。平卧式的抱杆下方应垫弹性支垫,支点不少于2个。竖立式抱杆须设临时拉线,防止倾倒。2.2.7抱杆帽及抱杆底座与抱杆相配套,并应使抱杆中心受压,避免偏心受压。2.2.8进行型式试验时,除做所有出厂试验外,应做1,5倍额定荷载中心压力过载试验,其横向变形不得超过L/500(L为杆长);有条件时,抱杆还应做仿真(施工)试验,实测值与计算值应基本相符。2.2.9金属抱杆一般采用热镀锌防腐。3公司现有抱杆系列基本特性参数公司组塔抱杆种类及基本参数,见下表。抱杆型□900□800□650□650□500□500□350□350主材∟90×7∟80×6∟63×5∟63×6∟50×5∟56×5∟45×4L56×516Mn16MnA316MnA316MnA316MnZ0cm2.482.191.741.781.421.571.261.57Fcm212.3019.3976.137.2884.8035.414.2925.41ixcm2.782.471.941.931.531.721.381.72jx0cm494.8357.3523.0727.1211.21166.656.61wxcm314.549.375.01963.133.972.052.98缀材∟50×4∟45×4∟30×4∟40×4∟25×3∟25×3∟25×3∟25×316Mn16MnA3A3A3A3A3A3Z0cm1.381.260.891.130.730.730.730.73fcm23.8973.5862.2763.0861.4321.4321.4321.432ixcm1.441.380.91.220.760.760.760.76jx0cm49.265.651.844.60.820.820.820.82wxcm31.961.540.871.60.460.460.460.46组合90×9080×8065×6565×6550×5050×5035×3535×35F(4f)cm249.20437.58825.229.15219.21221.6417.16821.64Ix小cm42.61137.89130.8230.7823.6323.516.316.023JX小cm4447245581765207814591603569JX大cm489338539652329227620107271191537045555JX小/JX大0.050050.084460.0757750.07520.1360.13450.154wxcm31985.31349.1717850429478211.6317.5段长中间段2上下段2.中间估3上下段2.5中间段4/3上下3.344中间4/3上下3.344中间4.5/3上下4.5中间4.5/3上下4.5米中间段4上下段3中间段4/3上下段3重量90kg/m72kg/m42kg/m45kg/m36kg/m37kg/m23.2kg/m25kg/m4抱杆租赁公司各工程项目部,按审定的组塔方案,提出工程组塔抱杆的种类、数量,由机具供应站备货供应(出租),工程项目部用后负责退回机具管理部。领退用办理租赁书面手续,使用单位并须对租用抱杆的完好性负责。公司内部经营结算。5抱杆使用5.1根据工程项目审定的作业指导书(抱杆规格及吊装方法)选用抱杆。5.1.1使用前,应对受力抱杆进行详细检查,变形、受损、碰瘪,表面腐蚀、裂纹或脱焊的抱杆段及帽环严禁使用,并做标识隔离存放。5..1.2组塔吊装施工,必须按“作业指导书”规定的工况条件限重吊装,不允许超重吊装。5.1.3提升抱杆不得少于两道腰环,腰环固定钢丝绳应呈水平并收紧,并适度调整抱杆拉线,保证抱杆提升过程稳定;当采用落地式抱杆吊装时,腰环间距一般不大于8m;内悬浮式抱杆吊装时,抱杆提升并设置好临时拉线后,腰环呈松弛状态。5.1.4组塔抱杆使用,必须注意抱杆的稳定,无论是落地式抱杆还是内悬浮式抱杆,都必须设置好拉线。抱杆拉线和地锚经过计算后选择,吊...
