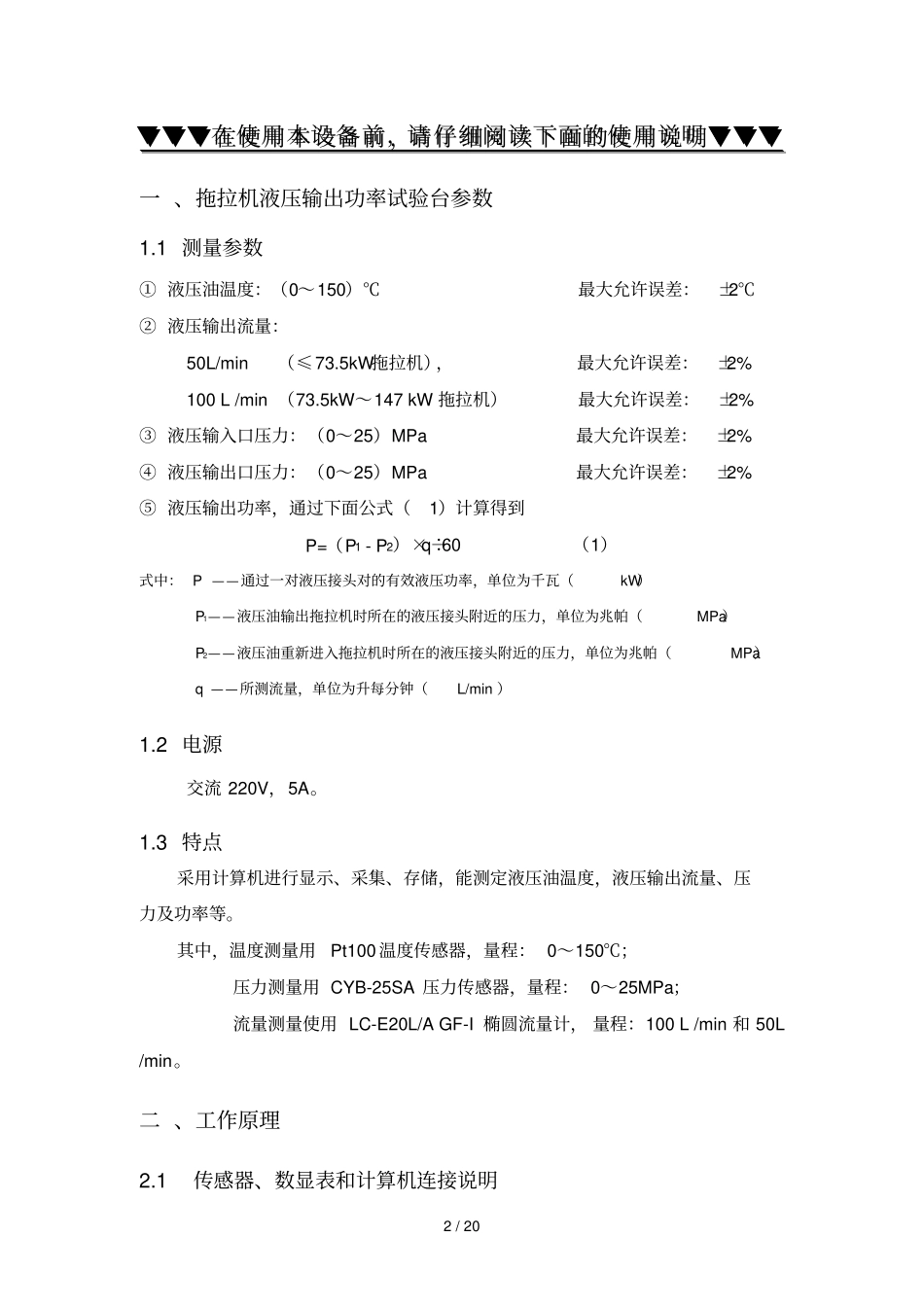

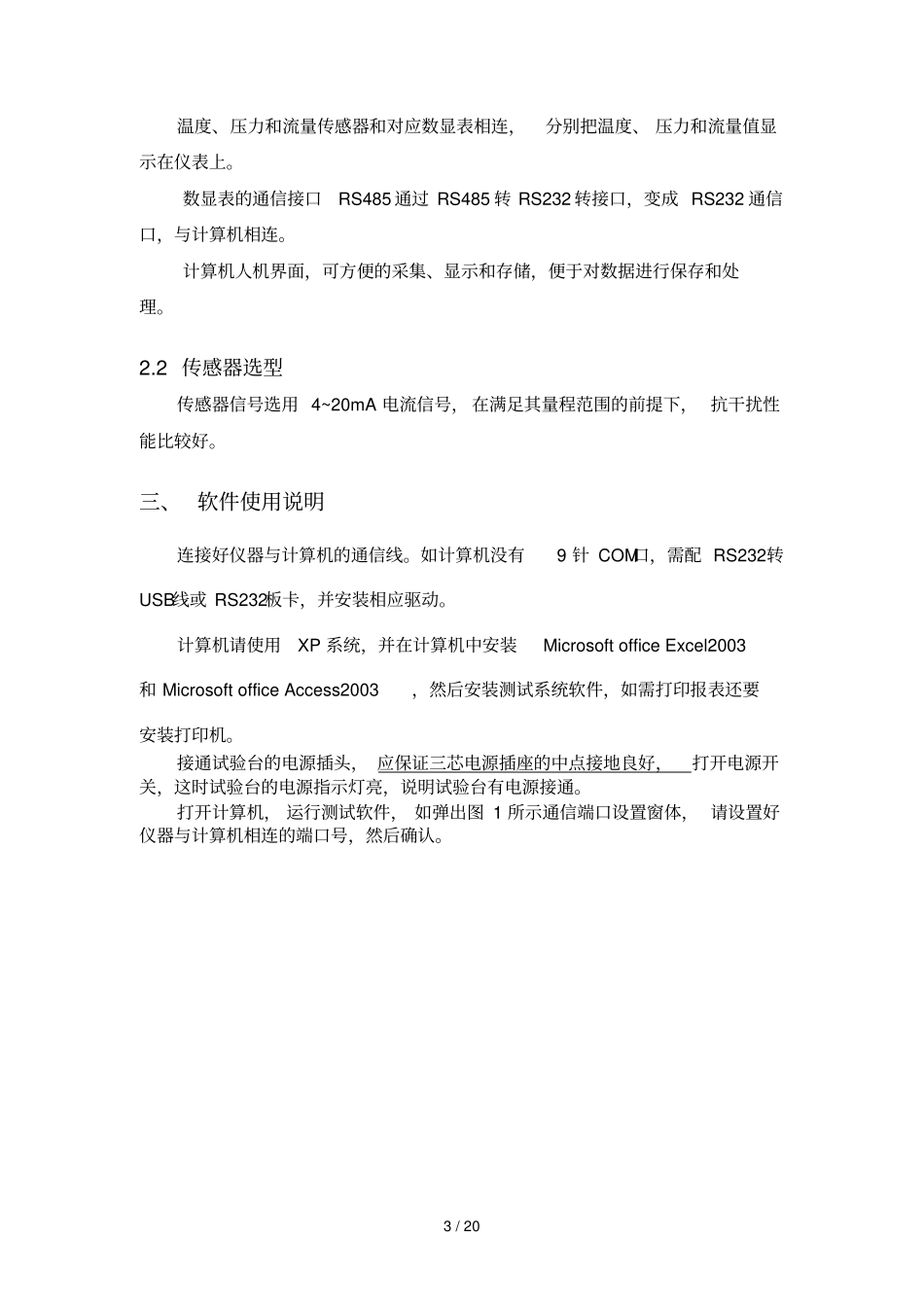

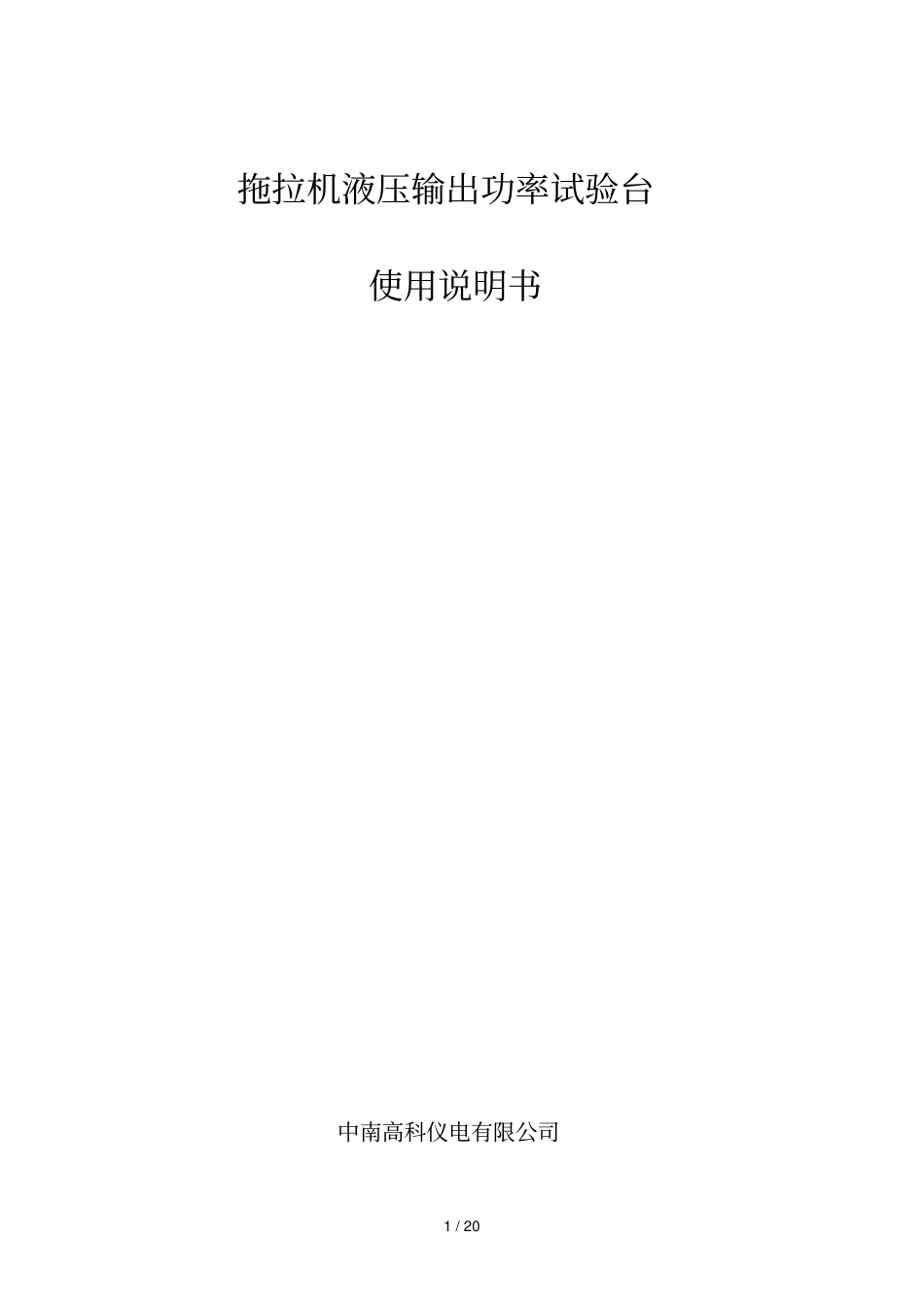

1/20拖拉机液压输出功率试验台使用说明书中南高科仪电有限公司2/20▼▼▼▼▼▼在在使使用用本本设设备备前前，，请请仔仔细细阅阅读读下下面面的的使使用用说说明明▼▼▼▼▼▼一、拖拉机液压输出功率试验台参数1.1测量参数①液压油温度：（0～150）℃最大允许误差：±2℃②液压输出流量：50L/min（≤73.5kW拖拉机），最大允许误差：±2%100L/min（73.5kW～147kW拖拉机）最大允许误差：±2%③液压输入口压力：（0～25）MPa最大允许误差：±2%④液压输出口压力：（0～25）MPa最大允许误差：±2%⑤液压输出功率，通过下面公式（1）计算得到P=（P1-P2）×q÷60（1）式中：P——通过一对液压接头对的有效液压功率，单位为千瓦（kW）P1——液压油输出拖拉机时所在的液压接头附近的压力，单位为兆帕（MPa）P2——液压油重新进入拖拉机时所在的液压接头附近的压力，单位为兆帕（MPa）q——所测流量，单位为升每分钟（L/min）1.2电源交流220V，5A。1.3特点采用计算机进行显示、采集、存储，能测定液压油温度，液压输出流量、压力及功率等。其中，温度测量用Pt100温度传感器，量程：0～150℃；压力测量用CYB-25SA压力传感器，量程：0～25MPa；流量测量使用LC-E20L/AGF-I椭圆流量计，量程：100L/min和50L/min。二、工作原理2.1传感器、数显表和计算机连接说明3/20温度、压力和流量传感器和对应数显表相连，分别把温度、压力和流量值显示在仪表上。数显表的通信接口RS485通过RS485转RS232转接口，变成RS232通信口，与计算机相连。计算机人机界面，可方便的采集、显示和存储，便于对数据进行保存和处理。2.2传感器选型传感器信号选用4~20mA电流信号，在满足其量程范围的前提下，抗干扰性能比较好。三、软件使用说明连接好仪器与计算机的通信线。如计算机没有9针COM口，需配RS232转USB线或RS232板卡，并安装相应驱动。计算机请使用XP系统，并在计算机中安装MicrosoftofficeExcel2003和MicrosoftofficeAccess2003，然后安装测试系统软件，如需打印报表还要安装打印机。接通试验台的电源插头，应保证三芯电源插座的中点接地良好，打开电源开关，这时试验台的电源指示灯亮，说明试验台有电源接通。打开计算机，运行测试软件，如弹出图1所示通信端口设置窗体，请设置好仪器与计算机相连的端口号，然后确认。4/20图1进入图2所示界面。图2输入试验信息之后，点击进入主界面按钮，进入试验主界面，如下图所示。5/20界面上会显示液压油温、进压、出压、流量和功率的当前值。根据需要可以选择试验种类，点击相应的按钮进入各试验界面。图33.1最大有效液压功率试验3.1.1试验条件（a）测量装置应在一对或数对液压接头对之间连成回路。测量装置应包括：一个每端带有符合GB/T5862-2004规定的规格为12.5的阳接头、公称内径为10mm的液压软管、两个分别距每个液压接头100mm范围内的压力表（传感器），一个流量调节阀和一个流量计(见图4)。（b）如果要测量所有液压接头对的液压功率，则应将第二组阳接头并联的接上去。6/20压力表拖拉机液压接头对压力表流量计流量调节阀No.1No.2No.1No.2图43.1.2试验程序⑴通过一对液压接头对的最大有效液压功率试验试验准备：连接好试验台、拖拉机的快换接头以及压力传感器的接头（注意出口压力线和入口压力线不要接反），在溢流管处接一油桶，以防油溢出。图5在主界面（图3）中点击“通过一对接头对有效液压功率试验”按钮，进入该实验界面，如上图5所示。起动拖拉机，操作手柄，使液压油通过测量装置，这时屏幕应显示有数据，7/20流量计有流量显示，说明试验台正常，拖拉机油门开至最大，便可进行试验了。如油温达不到要求可调节流量调节阀，使进口压力在10Mp以下，用截流加热的方法使油温较快升高。①点击开始试验按钮，调整流量调节阀，使其缓慢地从全开状态至全闭状态。②在屏幕上的数据记录区显示所记录的数据，试验过程中应记录流量调节阀在全开与全闭状态下的压力及流量。测量最大有效液压功率时，应按足够小的增值对流量调节阀进行调整，同时记录各点数据，正常情况，还应测量及记录最大压力90%时一点的流量、压力等各值。屏幕上显示的功率（效液压功率），是按式(1)...
