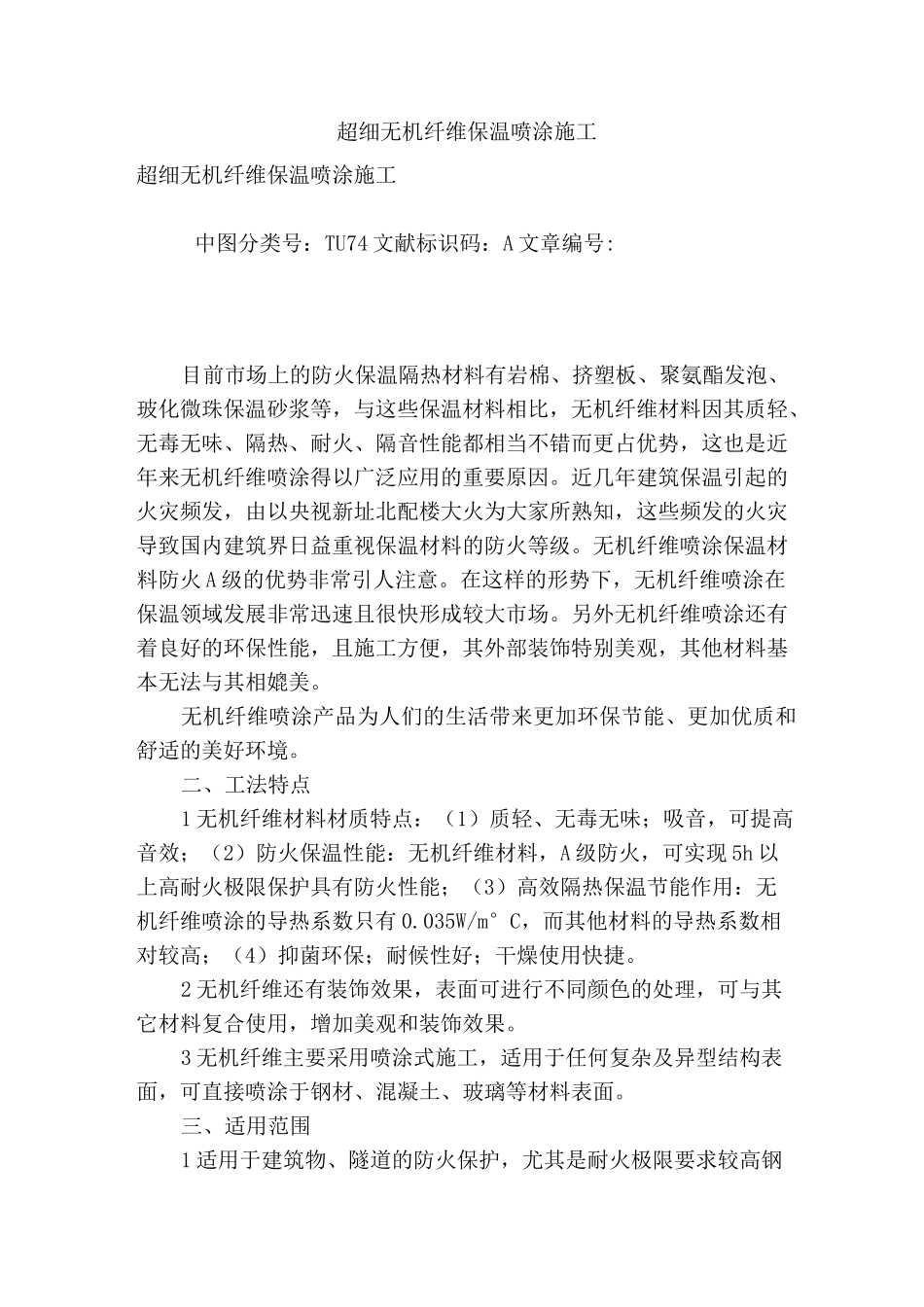

超细无机纤维保温喷涂施工VIP免费

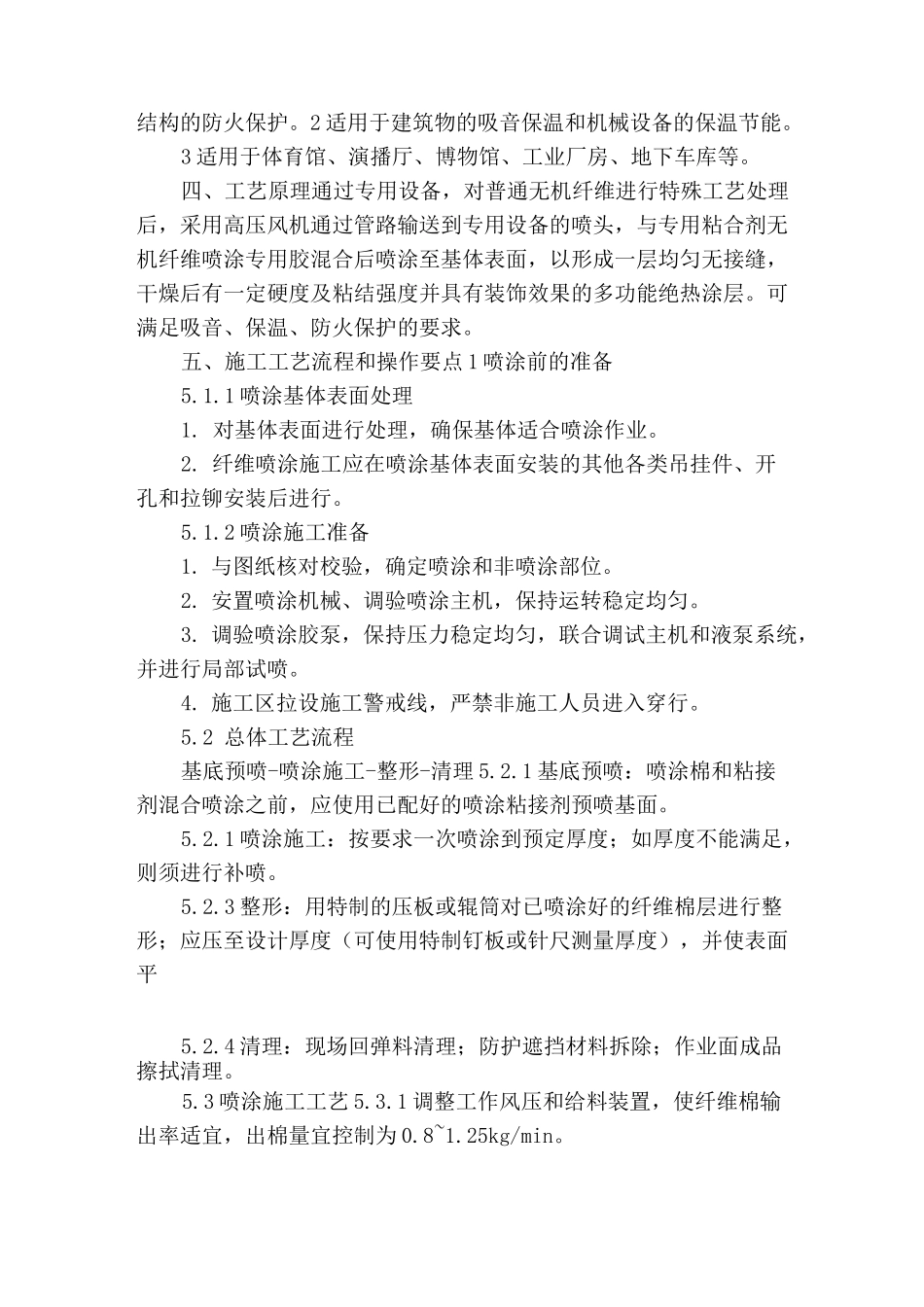

超细无机纤维保温喷涂施工超细无机纤维保温喷涂施工中图分类号：TU74文献标识码：A文章编号:目前市场上的防火保温隔热材料有岩棉、挤塑板、聚氨酯发泡、玻化微珠保温砂浆等，与这些保温材料相比，无机纤维材料因其质轻、无毒无味、隔热、耐火、隔音性能都相当不错而更占优势，这也是近年来无机纤维喷涂得以广泛应用的重要原因。近几年建筑保温引起的火灾频发，由以央视新址北配楼大火为大家所熟知，这些频发的火灾导致国内建筑界日益重视保温材料的防火等级。无机纤维喷涂保温材料防火A级的优势非常引人注意。在这样的形势下，无机纤维喷涂在保温领域发展非常迅速且很快形成较大市场。另外无机纤维喷涂还有着良好的环保性能，且施工方便，其外部装饰特别美观，其他材料基本无法与其相媲美。无机纤维喷涂产品为人们的生活带来更加环保节能、更加优质和舒适的美好环境。二、工法特点1无机纤维材料材质特点：（1）质轻、无毒无味；吸音，可提高音效；（2）防火保温性能：无机纤维材料，A级防火，可实现5h以上高耐火极限保护具有防火性能；（3）高效隔热保温节能作用：无机纤维喷涂的导热系数只有0.035W/m°C，而其他材料的导热系数相对较高；（4）抑菌环保；耐候性好；干燥使用快捷。2无机纤维还有装饰效果，表面可进行不同颜色的处理，可与其它材料复合使用，增加美观和装饰效果。3无机纤维主要采用喷涂式施工，适用于任何复杂及异型结构表面，可直接喷涂于钢材、混凝土、玻璃等材料表面。三、适用范围1适用于建筑物、隧道的防火保护，尤其是耐火极限要求较高钢结构的防火保护。2适用于建筑物的吸音保温和机械设备的保温节能。3适用于体育馆、演播厅、博物馆、工业厂房、地下车库等。四、工艺原理通过专用设备，对普通无机纤维进行特殊工艺处理后，采用高压风机通过管路输送到专用设备的喷头，与专用粘合剂无机纤维喷涂专用胶混合后喷涂至基体表面，以形成一层均匀无接缝，干燥后有一定硬度及粘结强度并具有装饰效果的多功能绝热涂层。可满足吸音、保温、防火保护的要求。五、施工工艺流程和操作要点1喷涂前的准备5.1.1喷涂基体表面处理1.对基体表面进行处理，确保基体适合喷涂作业。2.纤维喷涂施工应在喷涂基体表面安装的其他各类吊挂件、开孔和拉铆安装后进行。5.1.2喷涂施工准备1.与图纸核对校验，确定喷涂和非喷涂部位。2.安置喷涂机械、调验喷涂主机，保持运转稳定均匀。3.调验喷涂胶泵，保持压力稳定均匀，联合调试主机和液泵系统，并进行局部试喷。4.施工区拉设施工警戒线，严禁非施工人员进入穿行。5.2总体工艺流程基底预喷-喷涂施工-整形-清理5.2.1基底预喷：喷涂棉和粘接剂混合喷涂之前，应使用已配好的喷涂粘接剂预喷基面。5.2.1喷涂施工：按要求一次喷涂到预定厚度；如厚度不能满足，则须进行补喷。5.2.3整形：用特制的压板或辊筒对已喷涂好的纤维棉层进行整形；应压至设计厚度（可使用特制钉板或针尺测量厚度），并使表面平5.2.4清理：现场回弹料清理；防护遮挡材料拆除；作业面成品擦拭清理。5.3喷涂施工工艺5.3.1调整工作风压和给料装置，使纤维棉输出率适宜，出棉量宜控制为0.8~1.25kg/min。5.3.2保证纤维棉给料均匀，搅拌速度应均匀稳定。5.3.3调节好水和胶量，按规范比例进行配比，比例为胶：水=1:10。5.3.4喷涂角度应保持在600〜90o之间，以便获得较大的压实力和最小的回弹，喷嘴应在循环形范围内做迂回直线连续移动，以保证喷涂均匀连续。5.3.5正确掌握喷涂顺序:角隅处及檩条背面不应出现空洞或疏松,该部分应先喷涂或人工填塞。5.3.6及时清除被喷面上的空洞或疏松，以便修补喷涂。；5.3.7每次结束喷涂工作，须认真清洗喷嘴。5.3.8喷涂后的部位平整，即在纤维固化前用压板进行压平整形处理。5.3.9喷涂后的绝热纤维喷涂层应保持良好的通风、干燥维护，固化72小时后可进行修整。5.3.10对喷涂后的施工现场应及时清理，将回弹料装袋清除现场。5.4成品保护措施5.4.1成品保护制度1.设专职人员，随时进行现场巡视检查，保护成品和设施。2.在制定计划时应统筹各专业要求、科学合理编制，防止不合理交叉施工，避免返工、交叉污染等现象发生。5.4.2成品保护措施因喷涂施工中...
