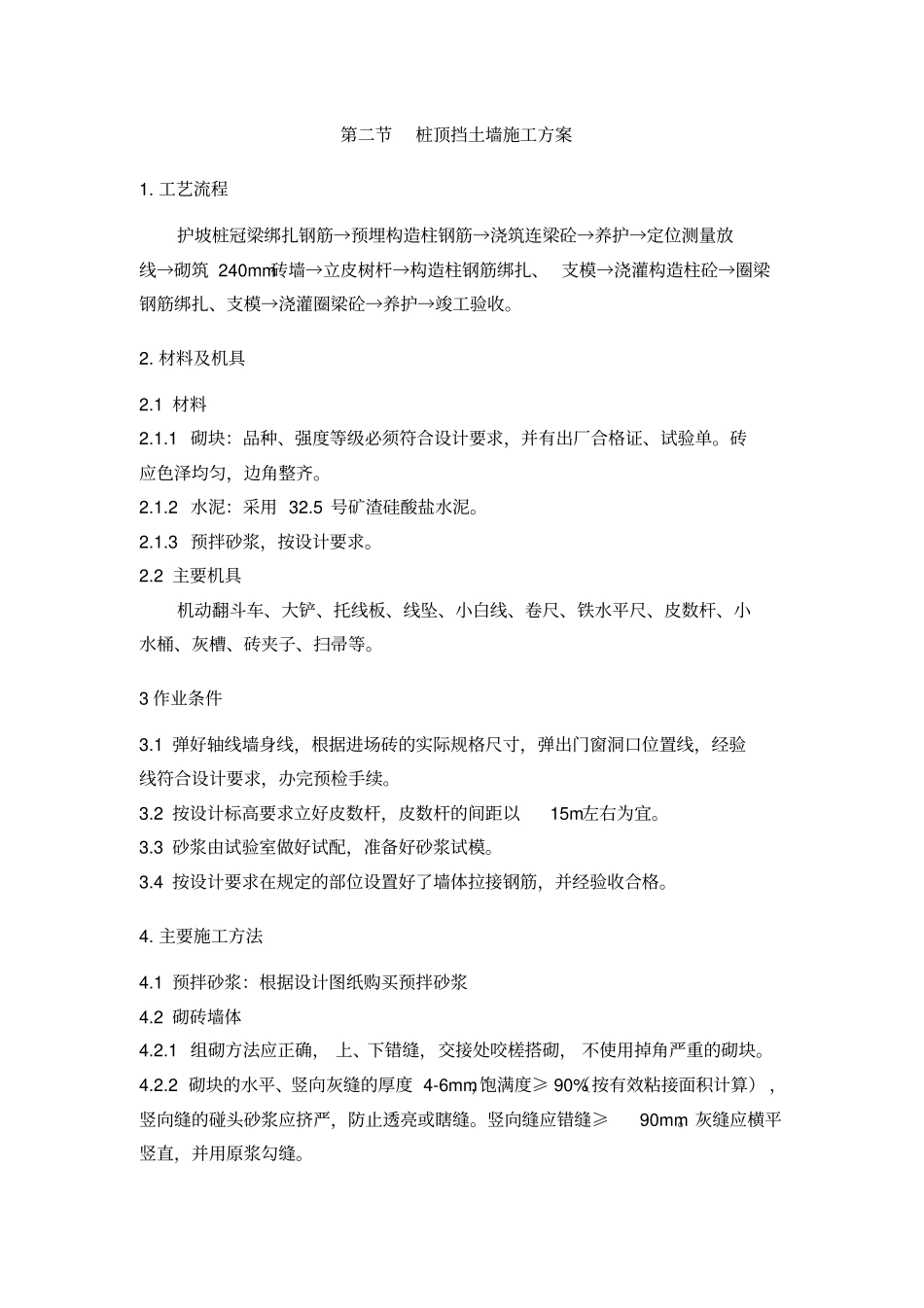

第二节桩顶挡土墙施工方案1.工艺流程护坡桩冠梁绑扎钢筋→预埋构造柱钢筋→浇筑连梁砼→养护→定位测量放线→砌筑240mm砖墙→立皮树杆→构造柱钢筋绑扎、支模→浇灌构造柱砼→圈梁钢筋绑扎、支模→浇灌圈梁砼→养护→竣工验收。2.材料及机具2.1材料2.1.1砌块：品种、强度等级必须符合设计要求，并有出厂合格证、试验单。砖应色泽均匀，边角整齐。2.1.2水泥：采用32.5号矿渣硅酸盐水泥。2.1.3预拌砂浆，按设计要求。2.2主要机具机动翻斗车、大铲、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、灰槽、砖夹子、扫帚等。3作业条件3.1弹好轴线墙身线，根据进场砖的实际规格尺寸，弹出门窗洞口位置线，经验线符合设计要求，办完预检手续。3.2按设计标高要求立好皮数杆，皮数杆的间距以15m左右为宜。3.3砂浆由试验室做好试配，准备好砂浆试模。3.4按设计要求在规定的部位设置好了墙体拉接钢筋，并经验收合格。4.主要施工方法4.1预拌砂浆：根据设计图纸购买预拌砂浆4.2砌砖墙体4.2.1组砌方法应正确，上、下错缝，交接处咬槎搭砌，不使用掉角严重的砌块。4.2.2砌块的水平、竖向灰缝的厚度4-6mm，饱满度≥90%（按有效粘接面积计算），竖向缝的碰头砂浆应挤严，防止透亮或瞎缝。竖向缝应错缝≥90mm。灰缝应横平竖直，并用原浆勾缝。4.2.3砌筑时应错缝搭砌，砌块搭砌长度不应小于90mm；竖向通缝不应大于2皮。4.2.4转角及交接处同时砌筑,不得留直槎,斜槎高度不大于1.2m。拉通线砌筑时，随砌、随吊、随靠，保证墙体垂直、平整、不允许砸砖修4.2.5挂线：砌筑一砖半墙必须双面挂线，如果长墙几个人均使用一根通线，中间应设几个支线点，小线要拉紧，每层砖都要穿线看平，使水平缝均匀一致，平直通顺；砌一砖厚混水墙时宜采用外手挂线，可照顾砖墙两面平整，为下道工序控制抹灰厚度奠定基础。4.2.6砌砖：砌砖宜采用一铲灰、一块砖、一挤揉的“三一”砌砖法，即满铺、满挤操作法。在砌筑前，应扫对基层进行清扫，在砌三皮实心砖，砌砖时砖要放平。里手高，墙面就要张；里手低，墙面就要背。砌砖一定要跟线，“上跟线，下跟棱，左右相邻要对平”。水平灰缝厚度和竖向灰缝宽度一般为10mm，但不应小于8mm，也不应大于12mm。为保证墙面主缝垂直，不游丁走缝，当砌完一步架高时，宜每隔2m水平间距，在丁砖立楞位置弹两道垂直立线，可以分段控制游丁走缝。在操作过程中，要认真进行自检，如出现有偏差，应随时纠正。砌筑砂浆应随搅拌随使用，一般水泥砂浆必须在3h内用完，水泥混合砂浆必须在4h内用完，不得使用过夜砂浆，混水墙应随砌随将舌头灰刮尽。4.2.7留槎：交接处必须留斜槎，槎子长度不应小于墙体高度的2/3，槎子必须平直、通顺。4.2.8构造柱做法：凡设有构造柱的部位，在砌砖前，先根据设计图纸将构造柱位置进行弹线，并把构造柱插筋处理顺直。砌砖墙时，与构造柱连接处砌成马牙槎。每一个马牙槎沿高度方向的尺寸不宜超过30cm。马牙槎应先退后进。拉结筋按设计要求放置，按设计要求沿墙高60cm设置2根φ6.5水平拉结筋，每边外露不应小于墙长的1/5。5.质量要求5.1主控项目5.1.1砖和砂浆的强度等级必须符合设计要求。5.1.2砌体水平灰缝的砂浆饱满度不得小于80%。5.1.3砖砌体的转角处和交接处应同时砌筑。对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，斜槎水平投影长度不小高度的2/3。5.1.4砖砌体的位置及垂直度允许偏差应符合下表的规定：砖砌体的位置及垂直度允许偏差砖砌体的位置及垂直度允许偏差5.2一般项目5.2.1砖砌体组砌方法应正确，上、下错缝，内外搭砌，砖柱不得采用包心砌法。5.2.2砖砌的灰缝应横平竖直，厚薄均匀。水平灰缝厚度宜为10mm，但不应小于8mm，也不应大于12mm。6.成品保护6.1砂浆稠度应适宜,砂浆及时用完，不用隔夜砂浆。6.2严禁在墙体没有达到一定强度前，对墙体进行人为的破坏（如：没有达到设计强度前，不应进行土方回填施工，防止土体将挡土墙挤塌）。6.3土方开挖时，应安排专人指挥挖土，防止土方开挖时，挖掘机对挡土墙造成破坏。7.应注意的质量问题7.1正式砌墙之前前要检查轴线和边线是否正确，如偏差较小可在基础部位纠正。7.2游丁走缝：排砖时必须把...
