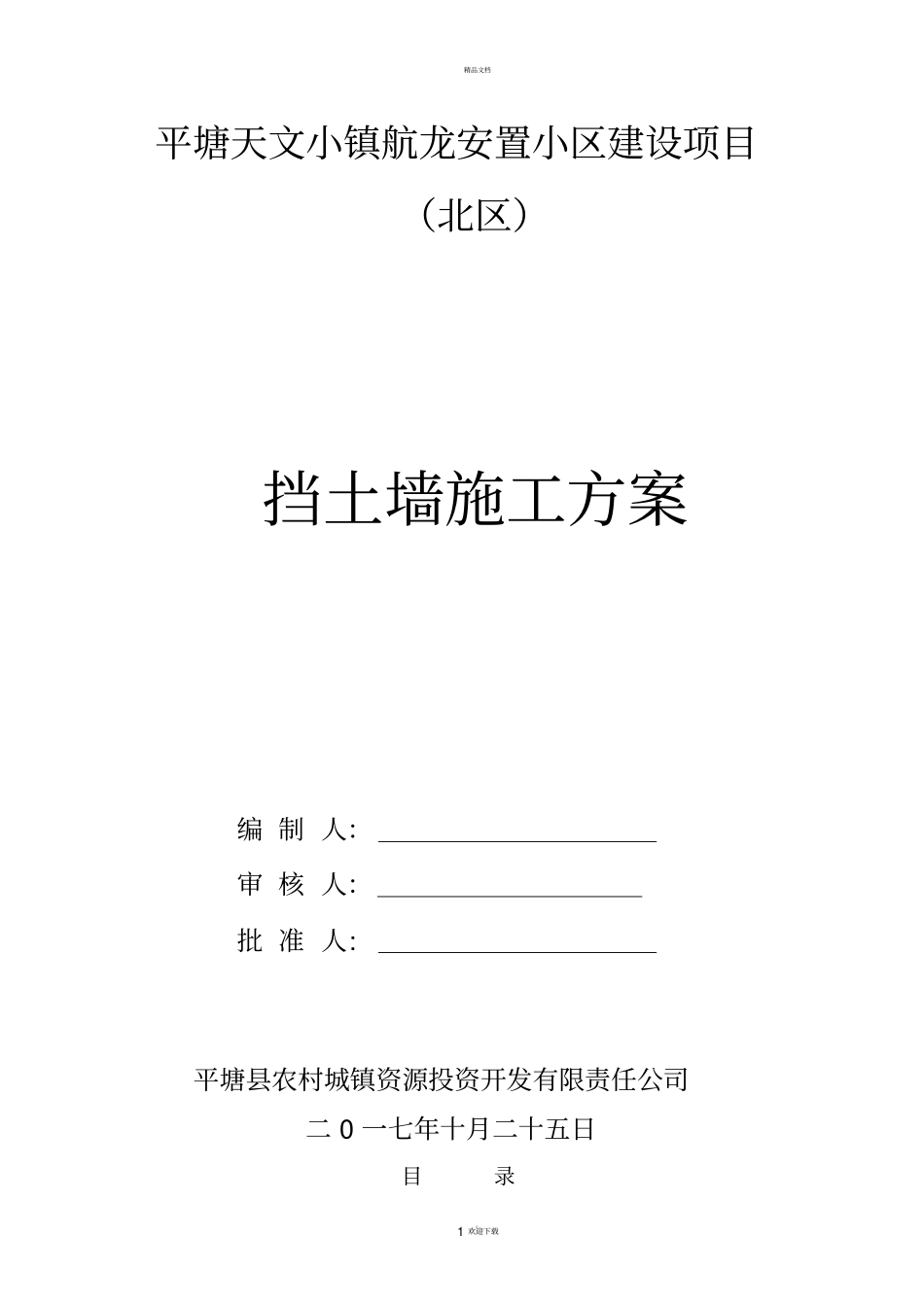

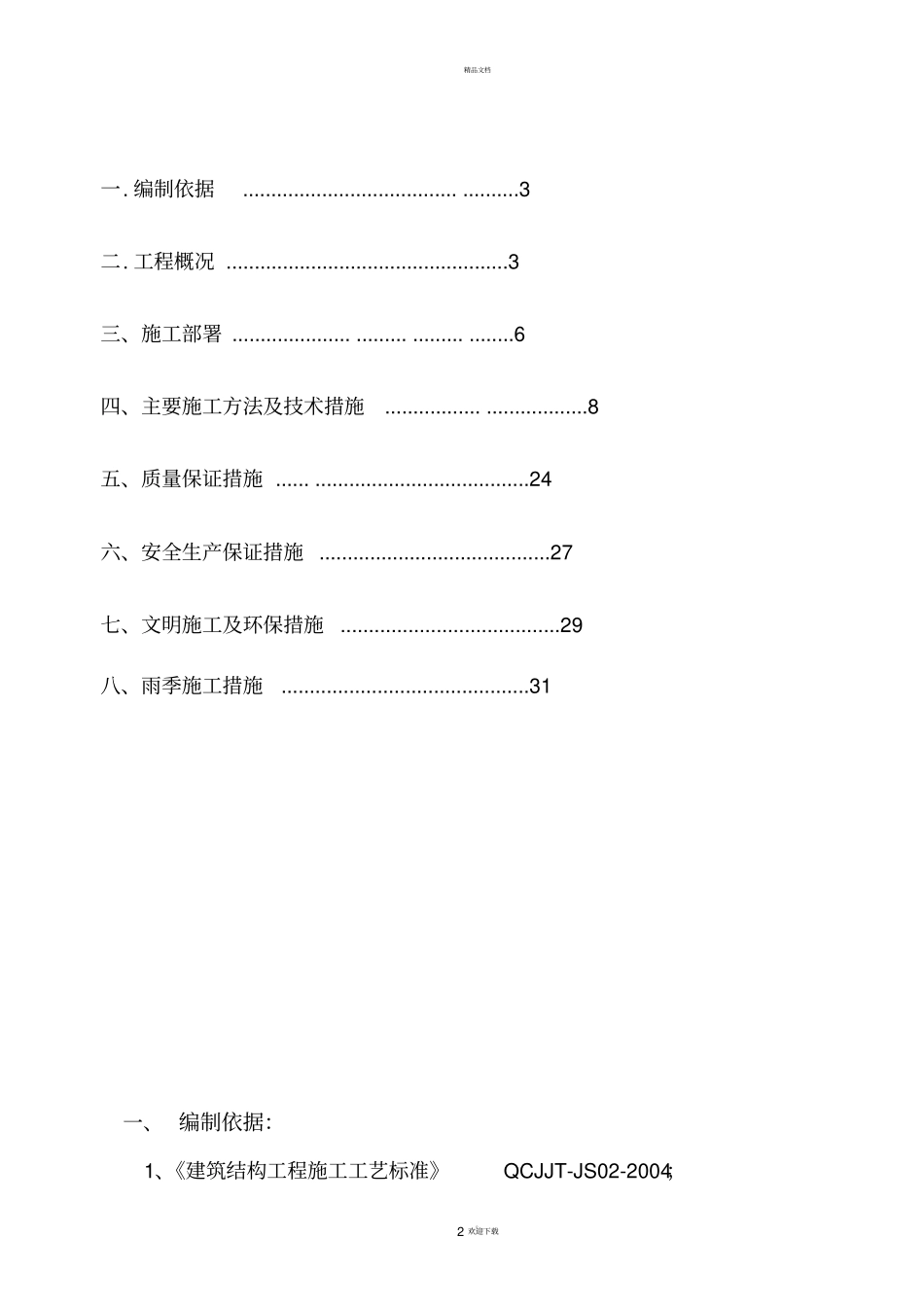

精品文档。1欢迎下载平塘天文小镇航龙安置小区建设项目（北区）挡土墙施工方案编制人：审核人：批准人:平塘县农村城镇资源投资开发有限责任公司二0一七年十月二十五日目录精品文档。2欢迎下载一.编制依据................................................3二.工程概况..................................................3三、施工部署...............................................6四、主要施工方法及技术措施...................................8五、质量保证措施............................................24六、安全生产保证措施.........................................27七、文明施工及环保措施.......................................29八、雨季施工措施............................................31一、编制依据：1、《建筑结构工程施工工艺标准》QCJJT-JS02-2004；精品文档。3欢迎下载3、《混凝土结构工程施工质量验收规范》GB50204-2011；4、《建筑施工钢管脚手架安全技术规程》JGJ130－2011；5、《建筑工程质量统一验收标准》GB50300－2014；6、《国家建筑标准设计图集》04J008；9、设计施工图纸及相关技术资料；10、挡土墙(重力式衡重式悬臂式)图集04J008二、工程概况：1、参建单位：业主单位：贵州平塘三天旅游发展有限责任公司地勘单位：贵州博岩土工程有限公司设计单位：贵阳市建筑设计院有限公司监理单位：贵州众益建设监理咨询有限公司施工单位：平塘县农村城镇资源投资开发有限责任公司工程简述：本工程为平塘天文小镇航龙安置小区建设项目（北区）西面挡土墙工程，挡土墙型式为直立式挡土墙，总长度约为200米，挡土墙材料MU30毛石采用M10水泥砂浆砌筑，总工程量约为1500立方米。基础埋深为1米，设计高度为3~5米。毛石混凝土挡土墙要求每隔15～20m一道变形缝，变形缝宽度20mm，缝内沿墙的外、顶两边填塞沥青麻絮，塞入深度不小于200mm。挡墙设置泄水孔，孔眼采用110PVC管排水，孔眼间距2m，按梅花型布置，泄水孔向外坡度为5%，最低一排泄水孔的出水口应高出地面500mm。精品文档。4欢迎下载直立式挡土墙基本断面形式a、工程特点：该工程挡土墙分别位于西侧边坡坡脚，施工场地狭小，开挖深度大，土方容易坍塌，施工难度大。b、挡土墙位置边坡坡顶与坡脚落差大，西侧挡土墙距建筑物最窄处仅5米，施工作业困难。c、施工场地为新建粗平场地范围，道路、水源、电源距离施工地点较远，施工工期紧，要求施工质量高。d、由于挡土墙与建筑物同时施工，施工场地小；材料运输堆放困难，相互干扰。三、施工部署：1、资源配置：（1）主要施工人员配置：施工现场负责人杨宇试验负责人李朝福现场质检负责人石昌本测量负责人吴国玺安全员谭占磊（2）、主要施工机械配置表机械设备型号单位数量履带式挖掘机小松360台1压路机18T台1打夯机台1运输车辆台3精品文档。5欢迎下载注：旋挖桩基进行专业分别，机具数量详旋挖桩施工方案。（3）、劳动力配置表工种单位人数备注泥工人15普工人20管工人1（4）材料配置：材料名称单位数量备注毛石m3约1500砂浆m3600110PVC管米3002、工期安排：总工期15天，各分段工期如下：挡土墙：2017年10月23日－2017年11月8日；四、主要施工方法及技术措施：1、直立式挡土墙施工：（1）直立式挡土墙工艺流程：基槽放线→基槽土石方开挖→挡土墙放线→搭设钢管双排架操→砌筑毛石→回填→沥青麻絮嵌缝（2）基槽开挖：挡土墙基础开挖：开挖时因场地狭窄且开挖深度较深，采用挖掘机进行开挖，人工清底30Cm，由于基槽周边无土石方堆料场地，故采用自卸汽车运土，现场转动1KM。根据实际开挖情况，开挖边坡按1:1开挖，不允许偏陡，防止塌方或滑坡，保证施工边坡稳定。如遇不良地质情况，立即请地勘、设计、业主、监理等现场确定开挖边坡是否采取支护措施。基坑开挖完成后，及时进行地基验槽封闭。精品文档。6欢迎下载1)脚手架工程架操作采用双排钢管脚手架，操作架立杆间为纵横向间距均为1200，大小横杆步距为1200，架体外侧设置水平支撑，支撑间距水平间距为1500，步距1200，架体两端设置剪刀撑每隔三排立杆设一剪刀撑，保证架体稳定。立杆基础应平...
