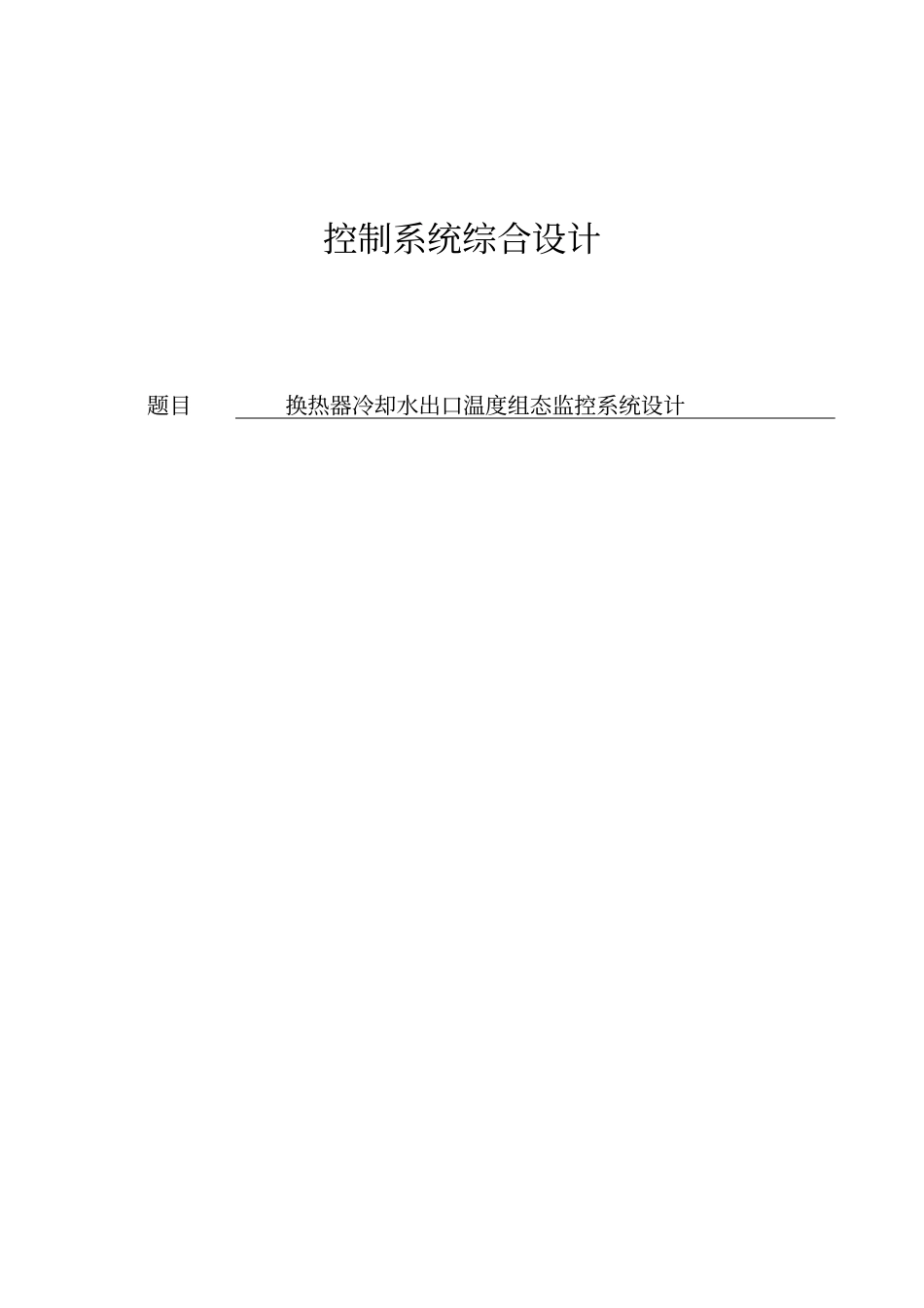

控制系统综合设计题目换热器冷却水出口温度组态监控系统设计目录摘要...........................................................................................................................1第一章绪论.............................................................................................................21.概述..................................................................................................................22.设计任务........................................................................................................23.设计目的与意义............................................................................................2第二章换热器工艺流程介绍.................................................................................31.工艺流程图......................................................................................................32.工艺过程简述..................................................................................................33.控制方式的选择..............................................................................................4第三章硬件的选择与设计.....................................................................................41.传感器的选择................................................................................................42.调节器的选择................................................................................................63.执行器的选择................................................................................................94.组态软件的选择............................................................................................10第四章总体设计....................................................................................................111.系统组成.......................................................................................................112.组态王界面设计..........................................................................................12第五章仿真调试...................................................................................................13设计小结.................................................................................................................14参考文献.................................................................................................................151摘要换热器作为工艺过程中必不可少的单元设备，广泛地应用于石油、化工、动力、轻工、机械、冶金、交通、制药等工程领域中。据统计，在现代石油化工企业中换热器投资约占装置建设总投资的30%~40%；在合成氨厂中，换热器约占全部设备总台数40%。由此可见，换热器对整个企业的建设投资及经济效益有着重要的影响。目前,换热器控制中大多数仍采用传统的PID控制,以加热、冷却、介质的流量作为调节手段,以被加热冷却、工艺介质的出口温度作为被控量构成控制系统,对于存在大的负荷干扰且对于控制品质要求较高的应用场。本文主要介绍了换热器冷却水出口温度组态监控系统的设计过程，通过对硬件和软件两部分的设计，从而实现对换热器冷却水出水口温度的控制。2第一章绪论1.概述随着工业的迅速发展，能量消耗量不断增加，能源紧张己成为一个世界性的问题。近几年来，我国在节能方面虽然已取得很大的成绩，但能源的供应矛盾依然十分尖锐。我国的能源利用率很低，只有28%左右。由此可见，我国在节能方面存在着很大的潜力。换热器在节能技术改造中具有很重要的作用，表现在两个方面:一是在生产工艺流程中使用着大量的换热器，提高这些换热器的效率，显然可以减少能源的...
