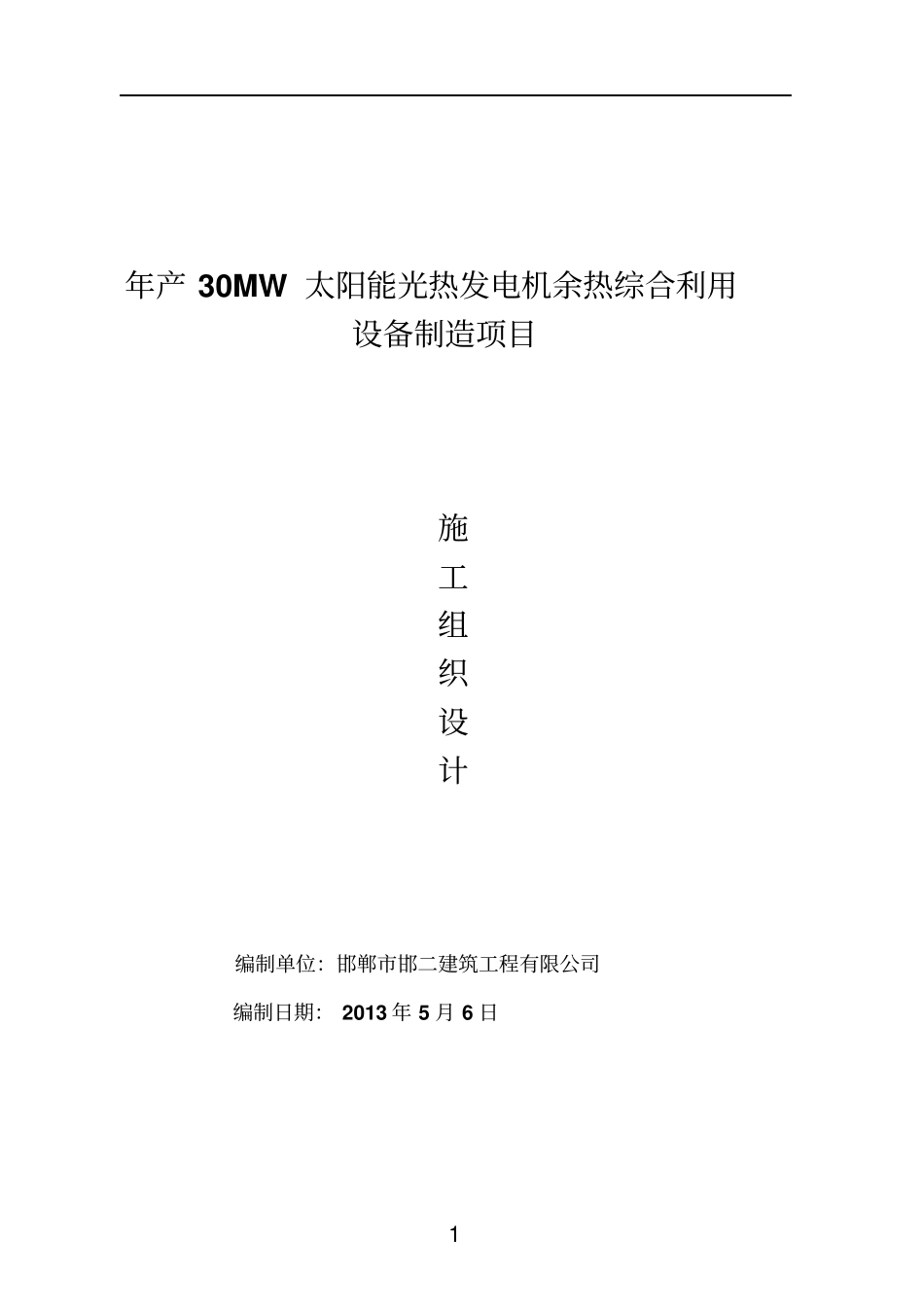

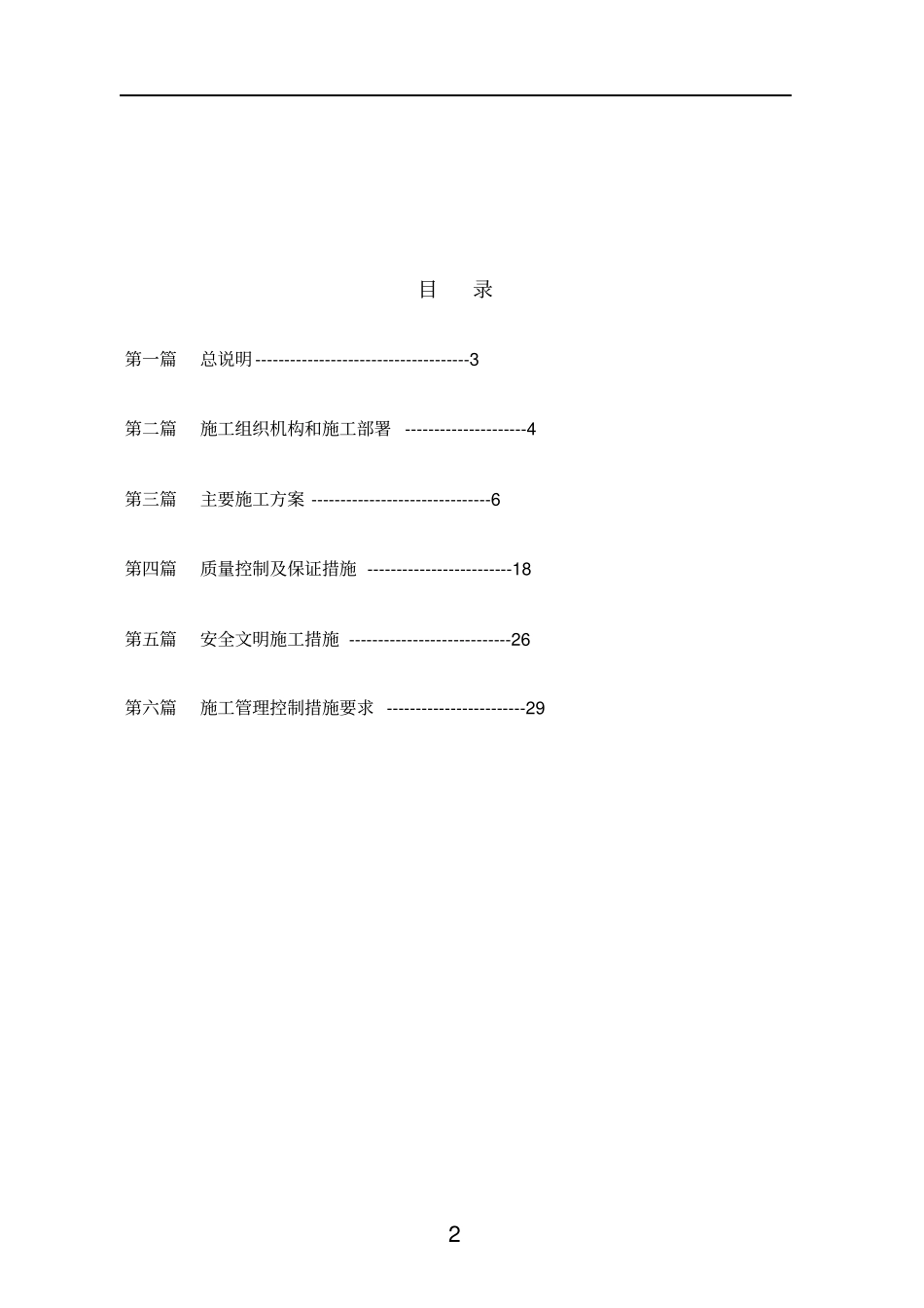

1年产30MW太阳能光热发电机余热综合利用设备制造项目施工组织设计编制单位：邯郸市邯二建筑工程有限公司编制日期：2013年5月6日2目录第一篇总说明-------------------------------------3第二篇施工组织机构和施工部署---------------------4第三篇主要施工方案-------------------------------6第四篇质量控制及保证措施-------------------------18第五篇安全文明施工措施----------------------------26第六篇施工管理控制措施要求------------------------293第一篇总说明我公司将本工程列为重点工程进行管理，工程质量达到国家质量验收合格标准，并按“优质工程”标准进行控制。建立完善的质量保证体系，加强工程施工和质量监控的管理，建立质量控制体系：项目经理全面负责工程质量，专业专职质量检查人员严格执行质量否决权制度，开展班组自检、质检员巡检，项目经理每周组织全面检查，并把工程质量作为奖金分配的主要依据，优质优奖，不合格返工并处罚，争创市优质工程。第一节编制依据编制本施工组织设计主要引用的规范与标准１、本工程建筑、结构、给排水、强弱电等全套施工图。2、《砌体工程施工及验收规范》3、《地基与基础工程施工及验收规范》4、《混凝土结构工程施工及验收规范》5、《建筑装饰工程施工及验收规范》6、《电气装置安装工程施工及验收规范》第二节工程概况河北工大太阳能设备有限公司太阳能光热发电及余热利用备制造项目容器车间。建筑面积13949.08m2，地上一层生产车间混凝土排架厂房，建筑高度14.7m一、建筑概况1基础工程：预制柱采用钢筋混凝土独立基础、自承重围护墙下采用素混凝土条基。2主体结构：排架结构43墙体工程：防潮层以下页岩砖、防潮层上采用加气混凝土围护墙。4楼地面工程：细石混凝土地面。5屋面防水隔热工程：采用聚合物防水卷材层做防水层。第二篇施工组织机构和施工布置施工段划分施工段的划分详施工部署中的内容。钢筋制作、绑扎安装一、材料要求1、钢筋应有出厂质量证明和检验报告单，并按有关规定分批抽取试样作机械性能试验，合格后方可使用。2、绑扎用铁丝采用20~22号镀锌铁丝，铁丝不应有锈蚀和过硬情况。3、其他水泥砂浆垫块，50mm见方，厚等于保护层，或φ6~10mm支撑筋等。双层钢筋用铁马支撑。二、主要机具设备1、机械设备除锈机、调直机、切断机、弯曲成型机、弯箍机、各种冷拉机、接触对焊机、电弧焊机等。2、主要工具钢丝刷、工作台、手摇板、卡盘、钢筋板子、各种起拱板子、小撬杠、骨架绑扎台、各种钢筋钩、滑轮、夹具和测力器等。三、钢筋弯勾及搭接规定1、受力钢筋的弯钩和弯折应符合下列规定：1)、HPB235级钢筋末端应作180°弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；52)、当设计要求钢筋末端需作135°弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；3)、钢筋作不大于90°的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。2、箍筋弯勾规定箍筋末端应作弯钩，弯钩形式应符合设计要求同时还应符合下列规定：1)、箍筋弯钩的弯弧内直径应不小于受力钢筋直径；2)、箍筋弯钩的弯折角度：应为135°。3)、箍筋弯后平直部分长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于箍筋直径的10倍。3、钢筋的接头的设置钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。本工程受力钢筋采用焊接接头，设置在同一构件内的接头宜相互错开。同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：1)、在受拉区不宜大于50%；(焊接接头)2)、接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区；当无法避开时，对等强度高质量机械连接接头，不应大于50%；3)、直接承受动力荷载的结构构件中，不宜采用焊接接头；当采用机械连接接头时，不应大于50%。同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应小于25mm。4、少量非关键受力部位钢筋采用绑扎接...
