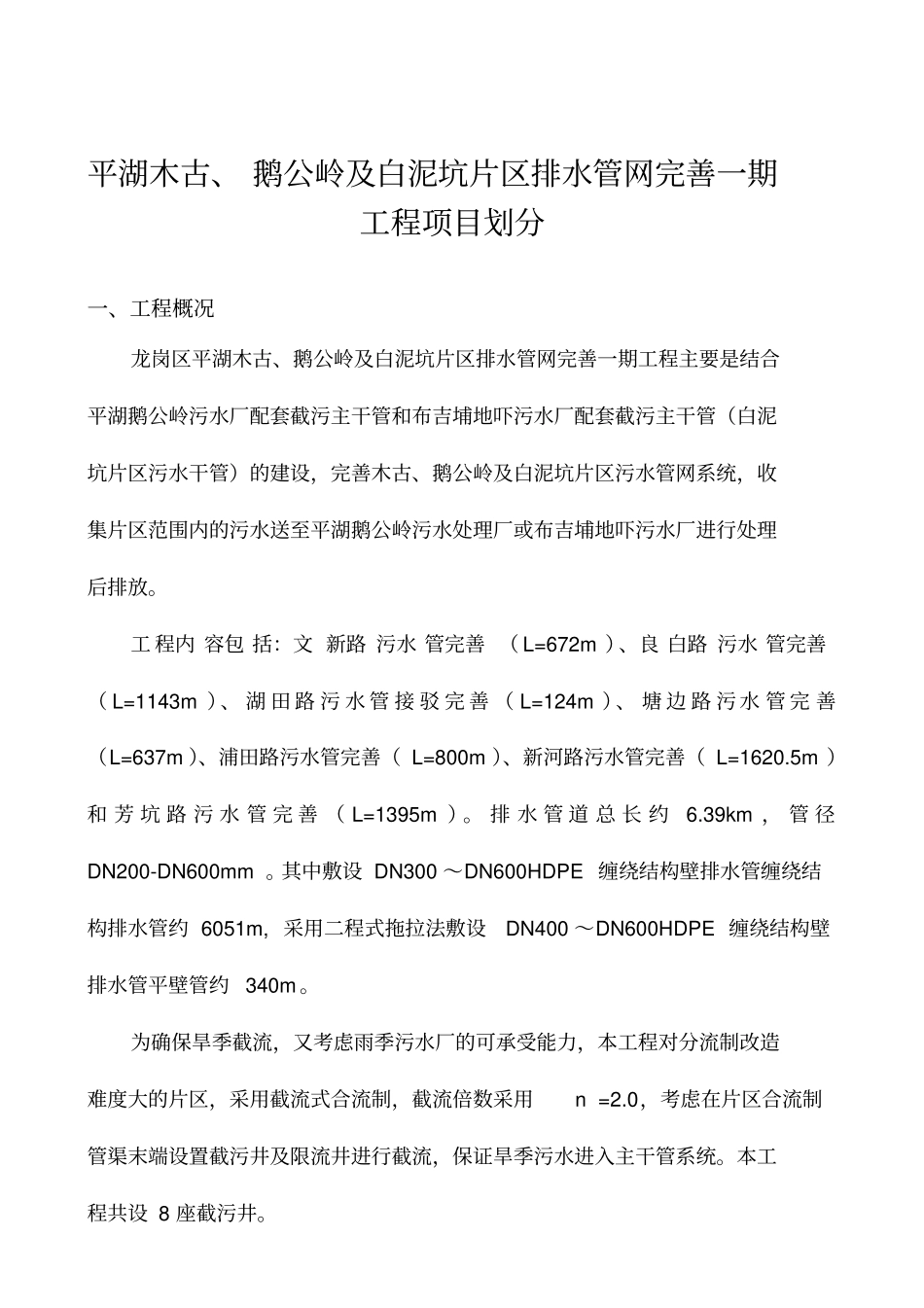

平湖木古、鹅公岭及白泥坑片区排水管网完善一期工程项目划分一、工程概况龙岗区平湖木古、鹅公岭及白泥坑片区排水管网完善一期工程主要是结合平湖鹅公岭污水厂配套截污主干管和布吉埔地吓污水厂配套截污主干管（白泥坑片区污水干管）的建设，完善木古、鹅公岭及白泥坑片区污水管网系统，收集片区范围内的污水送至平湖鹅公岭污水处理厂或布吉埔地吓污水厂进行处理后排放。工程内容包括：文新路污水管完善（L=672m）、良白路污水管完善（L=1143m）、湖田路污水管接驳完善（L=124m）、塘边路污水管完善（L=637m）、浦田路污水管完善（L=800m）、新河路污水管完善（L=1620.5m）和芳坑路污水管完善（L=1395m）。排水管道总长约6.39km，管径DN200-DN600mm。其中敷设DN300～DN600HDPE缠绕结构壁排水管缠绕结构排水管约6051m,采用二程式拖拉法敷设DN400～DN600HDPE缠绕结构壁排水管平壁管约340m。为确保旱季截流，又考虑雨季污水厂的可承受能力，本工程对分流制改造难度大的片区，采用截流式合流制，截流倍数采用n=2.0，考虑在片区合流制管渠末端设置截污井及限流井进行截流，保证旱季污水进入主干管系统。本工程共设8座截污井。施工地点涉及到三个社区，即上木古社区、鹅公岭社区、白泥坑社区，共七条路。1、文新路污水管完善（DN500L=672m），全部采用拉森钢板桩进行支护，沟槽开挖深度4.25米~6.10米，位于华南城南门，管道主要埋设至道路西侧机动车道立道牙边3米左右.目前道路已经形成，需破除路面施工，此段车流量及人流量大，给开挖带来较大困难。2、良白路污水管完善（DN400L=1143m）、支护开挖约600米，名挖施工为147米，二程式拖拉管施工DN400HDPE缠绕结构壁排水管管共202米，此段路宽7米左右，双向单车道，以前为通往深圳的主要交通要道，车流量及人流量较大，且开挖深度达6.5米，若施工将会严重影响交通及人流通行。此段施工难度较大。3、湖田路污水管接驳完善（DN600L=124m）、二程式拖拉管施工46米，支护开挖施工共计78米，开挖深度5.2米~9.5米，尤其W01~W03段位于绿化带上，障碍物较多，绿化很难恢复。此段建议改为顶管施工。4、塘边路污水管完善（DN400L=637m）、此段管道为支护开挖，深度3米~5米，管道铺设在商业街一侧，商铺较多，车流量及人流量也较多。5、浦田路污水管完善（DN300DN400L=800m）、其中二程式拖拉法施工共26米，支护开挖施工774米，此段埋设于浦田路西侧，两侧厂房较多，上下班车流及人流量较多，埋设深度在3米~5米，采用拉森钢板桩进行支护。施工时做好交通及人流的疏通。6、新河路污水管完善（DN300DN400DN500L=1620.5m），管道沟槽开挖深度3米~5米，管道埋设与道路西侧，两侧主要为厂房区，上下班车流及人流量较大，施工时错开此段时间施工，并做好人流及车流的疏通。7、芳坑路污水管完善（DN200、DN300、DN400、DN500L=1395m）。二程式拖拉法施工DN50055米，其余管道采用支护开挖，管道铺设道路西北侧机动车道立道牙边3米左右，两侧个别段落为商铺，道路为双向4车道，个别段为单向双车道，施工时重点考虑对此段的车流及人流进行疏通。为确保旱季截流，又考虑雨季污水厂的可承受能力，本工程对分流制改造难度大的片区，采用截流式合流制，截流倍数采用n=2.0，考虑在片区合流制管渠末端设置截污井及限流井进行截流，保证旱季污水进入主干管系统。本工程工期较紧，必须于今年即雨季来临之前完工。在施工期间做好排水及降水措施，派专人及时对施工场地进行清扫，做好安全文明施工措施。主要工程量表序号名称单位数量备注一文新路1HDPE缠绕结构壁排水管m85DN300，SN≥8KN/m22HDPE缠绕结构壁排水管m24DN400，SN≥8KN/m23HDPE缠绕结构壁排水管m563DN500，SN≥8KN/m24钢筋混凝土污水检查井个26?10005钢筋混凝土污水检查井个1?12506截污井个27土方开挖M346778石粉渣回填M342109开挖施工管道中粗砂基础M320610混凝土路面破坏及恢复M2240011钢板桩支护（拉森Ⅲ）吨131312横向支撑工16吨15二良白路1HDPE缠绕结构壁排水管m36DN300，SN≥8KN/m22HDPE缠绕结构壁排水管m203DN400，SN≥8KN/m23HDPE缠绕结构壁排水管m904DN500，SN≥8KN/m24钢筋混凝土污水检查井个555截污...
