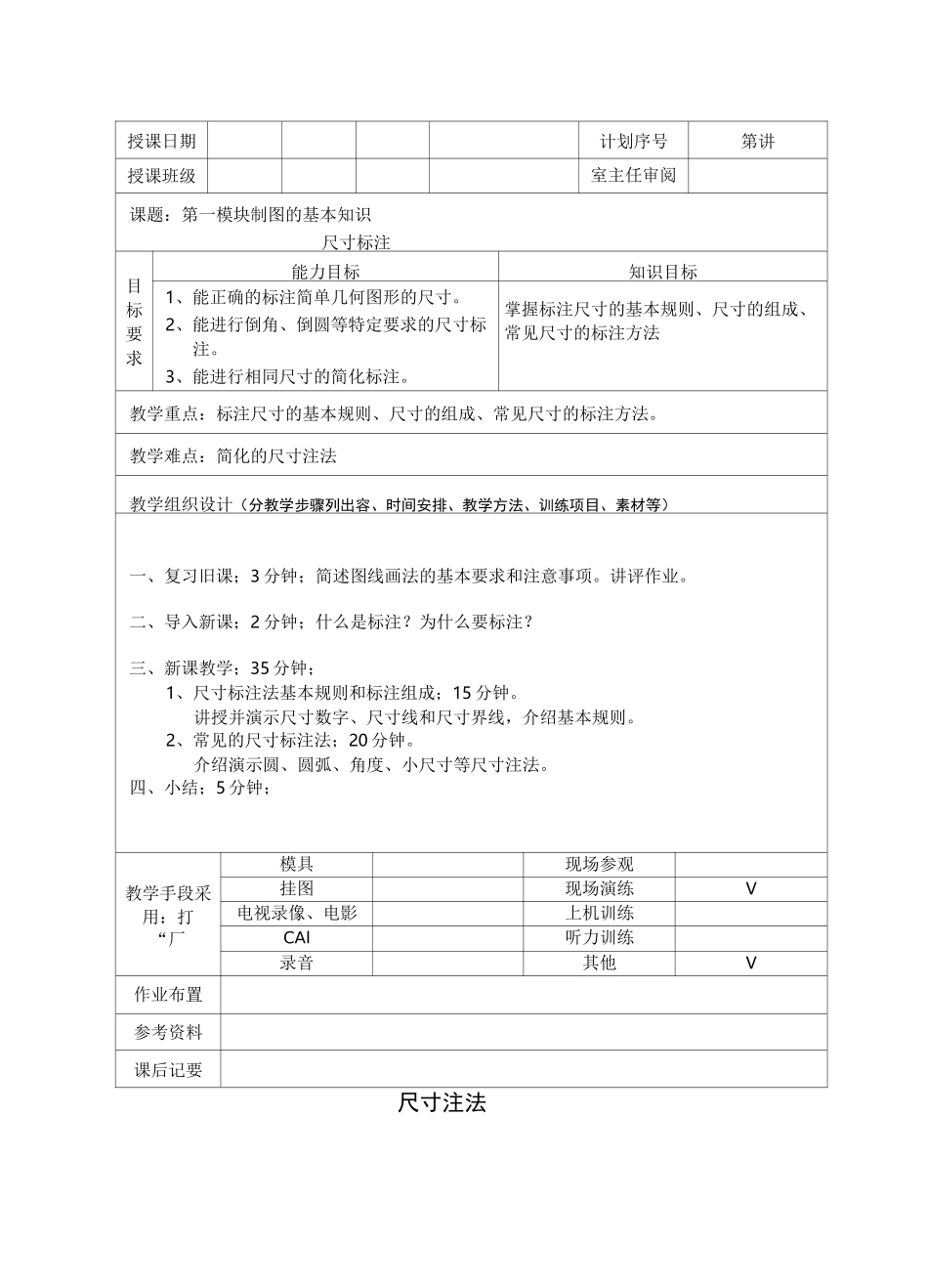

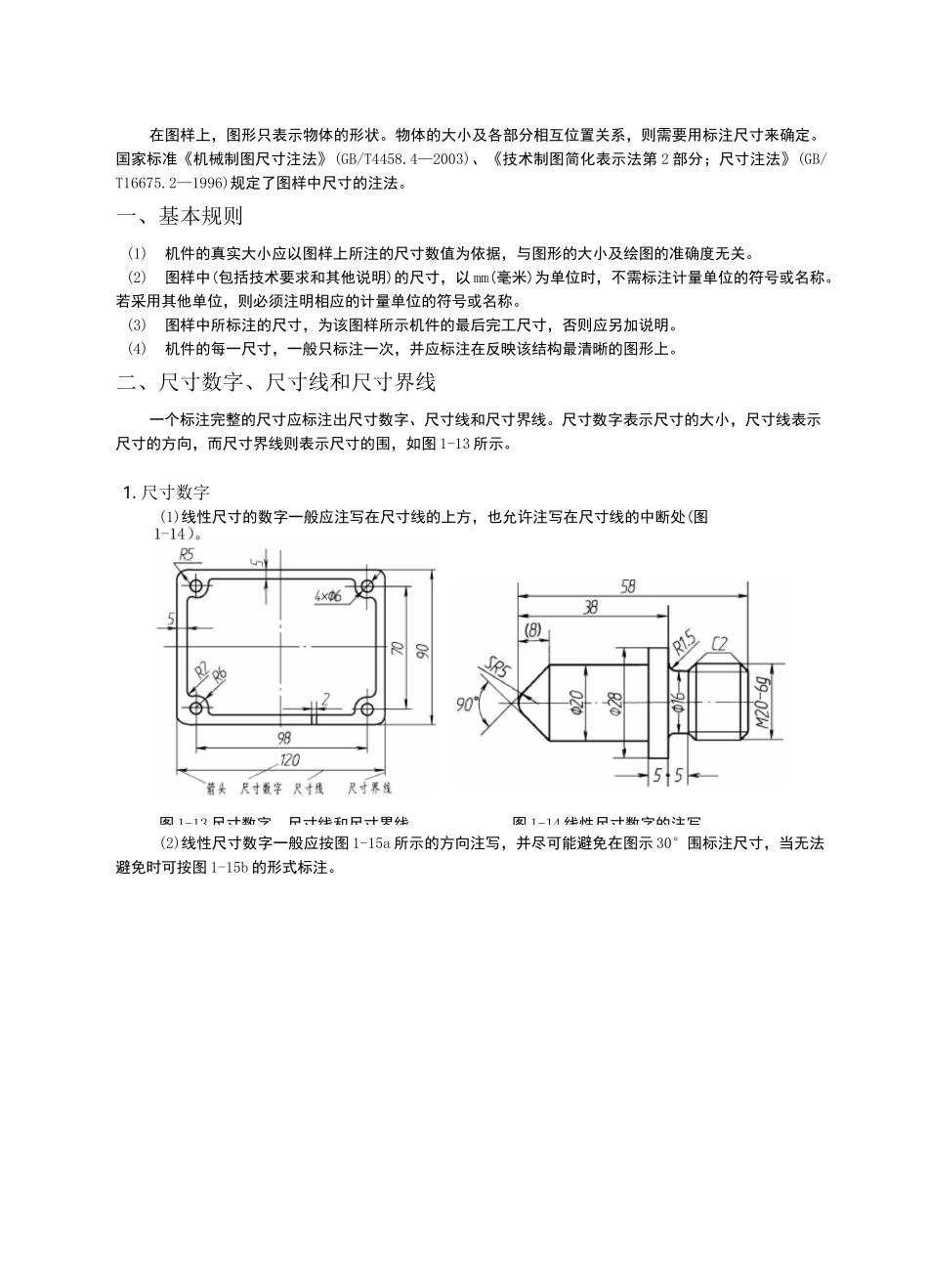

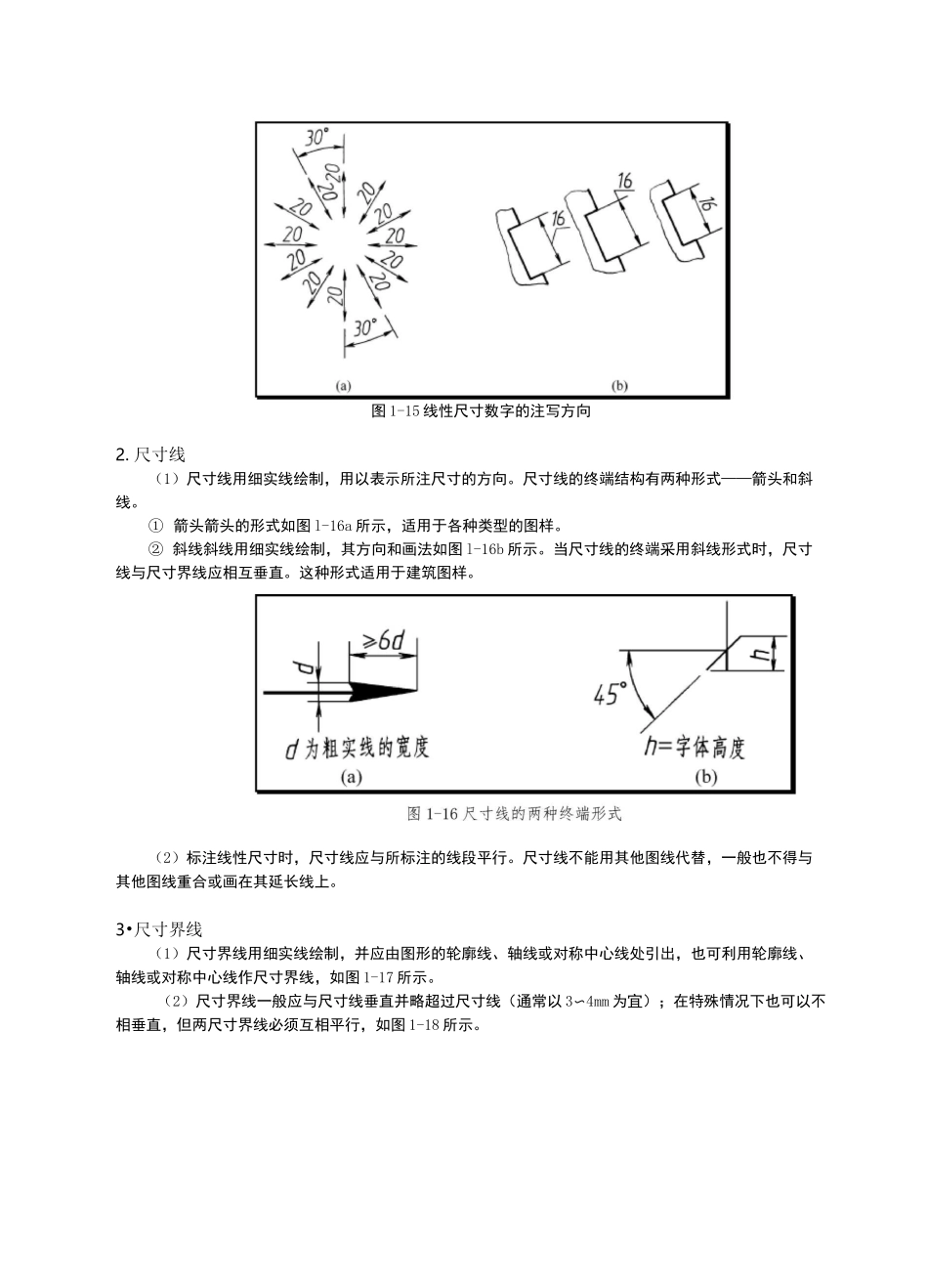

授课日期计划序号第讲授课班级室主任审阅课题：第一模块制图的基本知识尺寸标注目标要求能力目标知识目标1、能正确的标注简单几何图形的尺寸。2、能进行倒角、倒圆等特定要求的尺寸标注。3、能进行相同尺寸的简化标注。掌握标注尺寸的基本规则、尺寸的组成、常见尺寸的标注方法教学重点：标注尺寸的基本规则、尺寸的组成、常见尺寸的标注方法。教学难点：简化的尺寸注法教学组织设计（分教学步骤列出容、时间安排、教学方法、训练项目、素材等）一、复习旧课；3分钟；简述图线画法的基本要求和注意事项。讲评作业。二、导入新课；2分钟；什么是标注？为什么要标注？三、新课教学；35分钟；1、尺寸标注法基本规则和标注组成；15分钟。讲授并演示尺寸数字、尺寸线和尺寸界线，介绍基本规则。2、常见的尺寸标注法；20分钟。介绍演示圆、圆弧、角度、小尺寸等尺寸注法。四、小结；5分钟；教学手段采用：打“厂模具现场参观挂图现场演练V电视录像、电影上机训练CAI听力训练录音其他V作业布置参考资料课后记要尺寸注法图1-13尺寸数字、尺寸线和尺寸界线图1-14线性尺寸数字的注写在图样上，图形只表示物体的形状。物体的大小及各部分相互位置关系，则需要用标注尺寸来确定。国家标准《机械制图尺寸注法》(GB/T4458.4—2003)、《技术制图简化表示法第2部分；尺寸注法》(GB/T16675.2—1996)规定了图样中尺寸的注法。一、基本规则(1)机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。(2)图样中(包括技术要求和其他说明)的尺寸，以mm(毫米)为单位时，不需标注计量单位的符号或名称。若采用其他单位，则必须注明相应的计量单位的符号或名称。(3)图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。(4)机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。二、尺寸数字、尺寸线和尺寸界线一个标注完整的尺寸应标注出尺寸数字、尺寸线和尺寸界线。尺寸数字表示尺寸的大小，尺寸线表示尺寸的方向，而尺寸界线则表示尺寸的围，如图1-13所示。1.尺寸数字(1)线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处(图(2)线性尺寸数字一般应按图1-15a所示的方向注写，并尽可能避免在图示30°围标注尺寸，当无法避免时可按图1-15b的形式标注。图1-15线性尺寸数字的注写方向2.尺寸线（1）尺寸线用细实线绘制，用以表示所注尺寸的方向。尺寸线的终端结构有两种形式——箭头和斜线。①箭头箭头的形式如图l-16a所示，适用于各种类型的图样。②斜线斜线用细实线绘制，其方向和画法如图l-16b所示。当尺寸线的终端采用斜线形式时，尺寸线与尺寸界线应相互垂直。这种形式适用于建筑图样。（2）标注线性尺寸时，尺寸线应与所标注的线段平行。尺寸线不能用其他图线代替，一般也不得与其他图线重合或画在其延长线上。3•尺寸界线（1）尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出，也可利用轮廓线、轴线或对称中心线作尺寸界线，如图1-17所示。（2）尺寸界线一般应与尺寸线垂直并略超过尺寸线（通常以3〜4mm为宜）；在特殊情况下也可以不相垂直，但两尺寸界线必须互相平行，如图1-18所示。图1-17尺寸界线的画法图1-18特殊情况下尺寸界线的画法三、常见的尺寸注法1.圆的尺寸注法图1-19圆的尺寸注法2•圆弧的尺寸注法图1-20圆弧半径的尺寸注法图1—21弧长的尺寸注法5.小尺寸的尺寸注法6•对称图形的尺寸注法图1-26对称图形的尺寸注法7.光滑过渡处的尺寸注法8.正方形结构的尺寸注法(a)(b)32AffljinMrjh—士IJIN9.尺寸标注的注意事项(1)在进行尺寸标注时，尺寸数字不可被任何图线所通过；否则应将该图线断开，如图1-29所示。(2)标注参考尺寸时，应将尺寸数字加上圆括弧，如图1-30所示。图1-30参考尺寸的注法(3)标注板状零件的厚度时，可在尺寸数字前加注符号“t”，如图1-31所示。t2图1-31板状零件厚度的尺寸注法小结：1机械图样是设计和制造机械的重要技术文件，是工程界的共同语言，因此在绘图过程中必须遵守国家标准《技术制图》《机械制图》和有关的技术标准。2本章主要介绍了国家标准《技术制图》《机...
