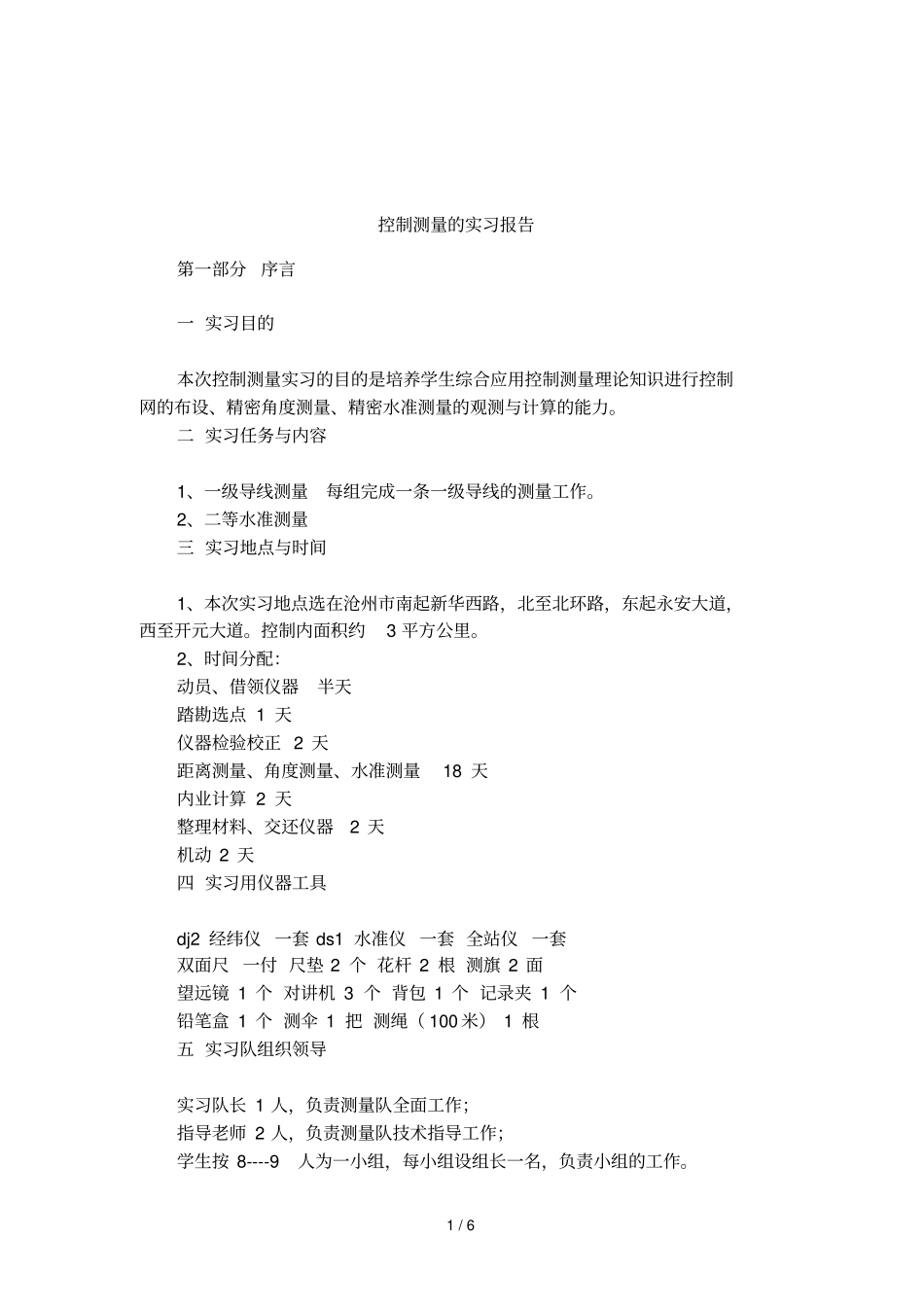

1/6控制测量的实习报告第一部分序言一实习目的本次控制测量实习的目的是培养学生综合应用控制测量理论知识进行控制网的布设、精密角度测量、精密水准测量的观测与计算的能力。二实习任务与内容1、一级导线测量每组完成一条一级导线的测量工作。2、二等水准测量三实习地点与时间1、本次实习地点选在沧州市南起新华西路，北至北环路，东起永安大道，西至开元大道。控制内面积约3平方公里。2、时间分配：动员、借领仪器半天踏勘选点1天仪器检验校正2天距离测量、角度测量、水准测量18天内业计算2天整理材料、交还仪器2天机动2天四实习用仪器工具dj2经纬仪一套ds1水准仪一套全站仪一套双面尺一付尺垫2个花杆2根测旗2面望远镜1个对讲机3个背包1个记录夹1个铅笔盒1个测伞1把测绳（100米）1根五实习队组织领导实习队长1人，负责测量队全面工作；指导老师2人，负责测量队技术指导工作；学生按8----9人为一小组，每小组设组长一名，负责小组的工作。2/6六实习成绩考核实习成绩考核分优、良、中、及格、不及格五个等级，考核依据为操作熟料程度、工作表现、出勤情况、实习报告、小组意见等。七应上交的成果资料1、导线点展点图；2、点之记；3、水平角观测手册；4、测距手册，气象观测手册；5、仪器检验资料；6、水准测量手册；7、导线坐标计算及精度评定资料；8、高程计算及精度评定资料；9、导线点成果表；10、技术总结。第二部分实习内容控制测量的实习内容基本包括设计选点、导线与角度控制测量、内业资料计算整理等。一选点根据实习地点路况我们共踏勘了9个控制点，永安大道上是1--4号点，北环路上是4--5点，开元大道上是5--8号点，新华西路上是8--9--1号点。选定控制点位置时，应考虑以下要求：相邻点必须通视，并要求具有良好的通视条件。例如，能在适当的仪器高条件下通视，能使视线离开地面或其他热辐射体一定距离，以减少大气折光的影响等；测线应避开高压线等强电磁场的干扰；测距边的测线倾角不宜太大；测距也宜选在地面覆盖物相同的地段，不宜选在烟囱、散热塔、散热池等发热体的上空。选好点后在地上钉上钢钉，并用红油漆喷上标记，以便于平常查找，并注明点的编号，编号由班级组号等构成，如10-2-1（10班2组1号控制点），最后量出导线点与附近明显地物的距离，绘出草图，注明特征。这些资料，称为“点之记”。3/6二精密水准仪和精密经纬仪的检验与观测使用按国家测量规范规定，在进行测量以前，对所用仪器要进行检验。（一）精密水准仪的检验ai角检验i角：检验方法：在较平坦的地方选定适当的距离的两个点a、b，并用木桩钉入地面，或用尺垫代替。置水准仪于a、b两点之间，使两端距离严格相等，此时测得是正确的高差hab，然后将水准仪放于两点中的任一点附近（如b点附近），这时因距离不等，在测得的高差hab’将有i角的影响。即δhab=hab’-hab，同时利用公式：x=δab/(sa-sb)*sa计算出调整值。校正：计算完后调整值,即可对其进行校正,并且应当是紧接着进行校正。不要搬运仪器，先计算出远处水准尺的正确读数α2，α2＝α2’-x，用微倾螺旋使读数对准α2，这时水准管将不居中，调节上下两个校正螺钉使水准气泡居中。实际操作时，需先将左（或右）面的螺钉略为松开一些，使水准管能够活动，然后再校正上、下两个螺钉，校正结束后仍应将左（或右）面的螺钉上紧。检验校正要反复多次进行，直到条例要求为止。校正方法的实质是先将视线水平，即读数对准α2，然后再校正水准轴至水平位置。4/65/66/6
