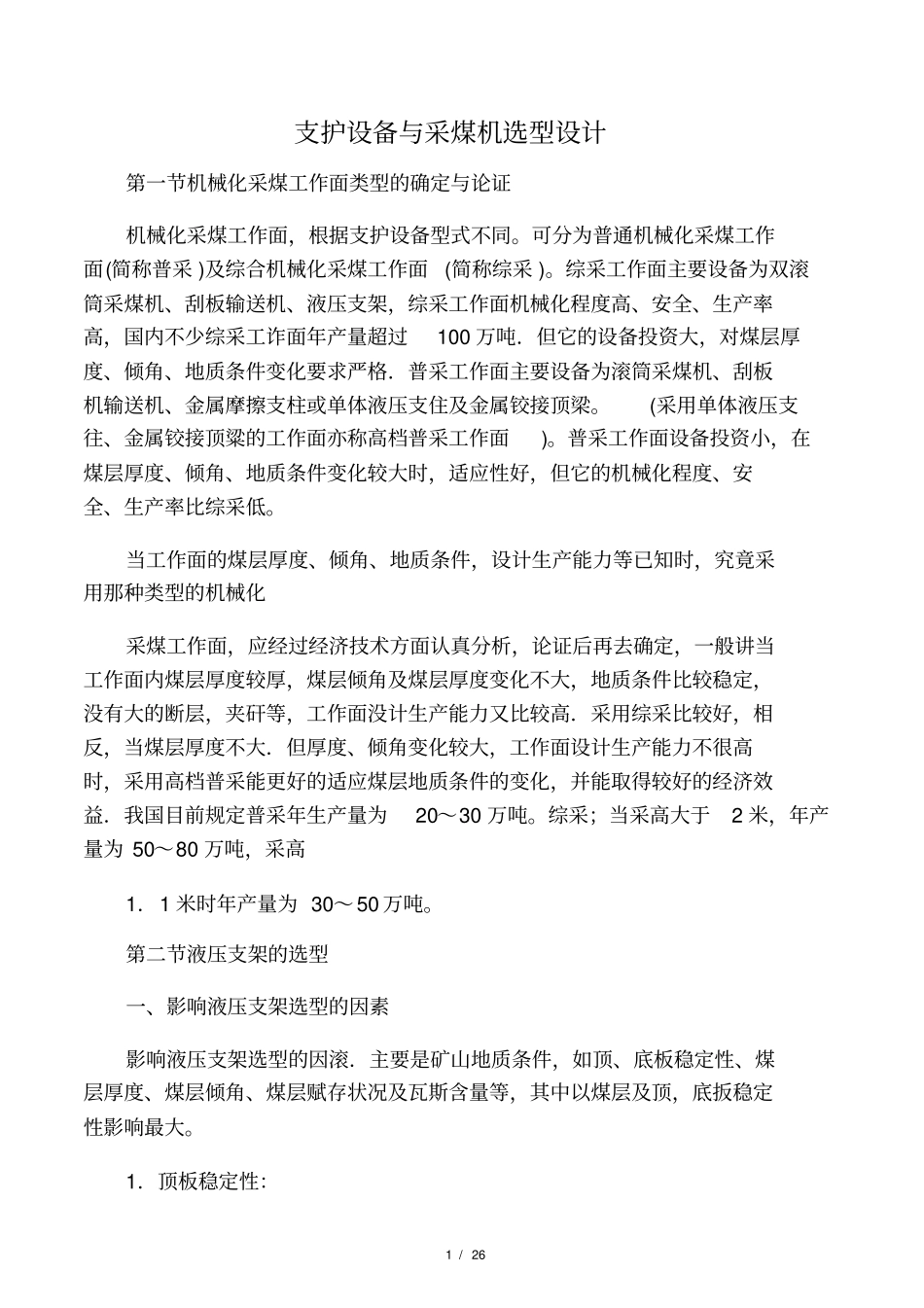

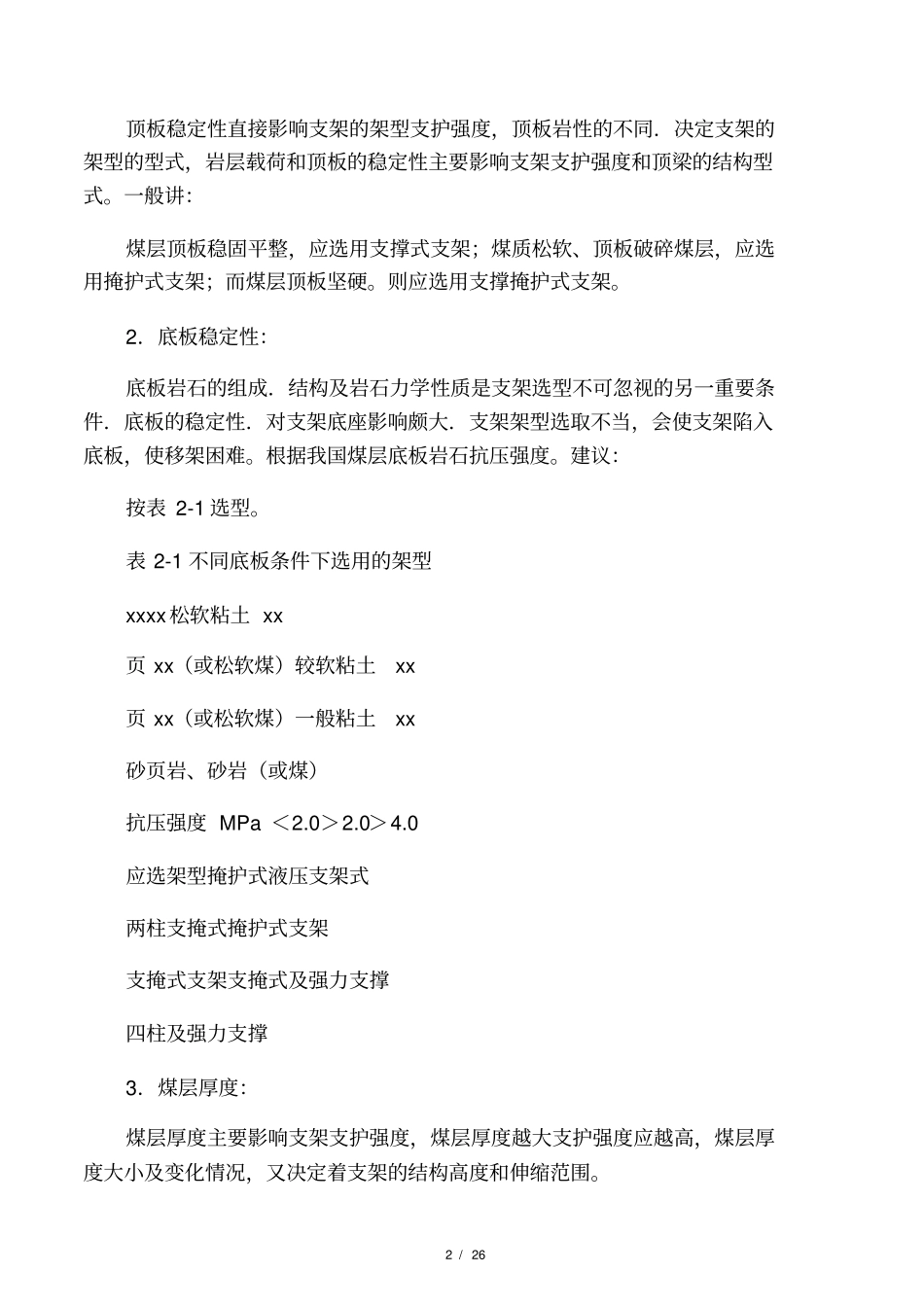

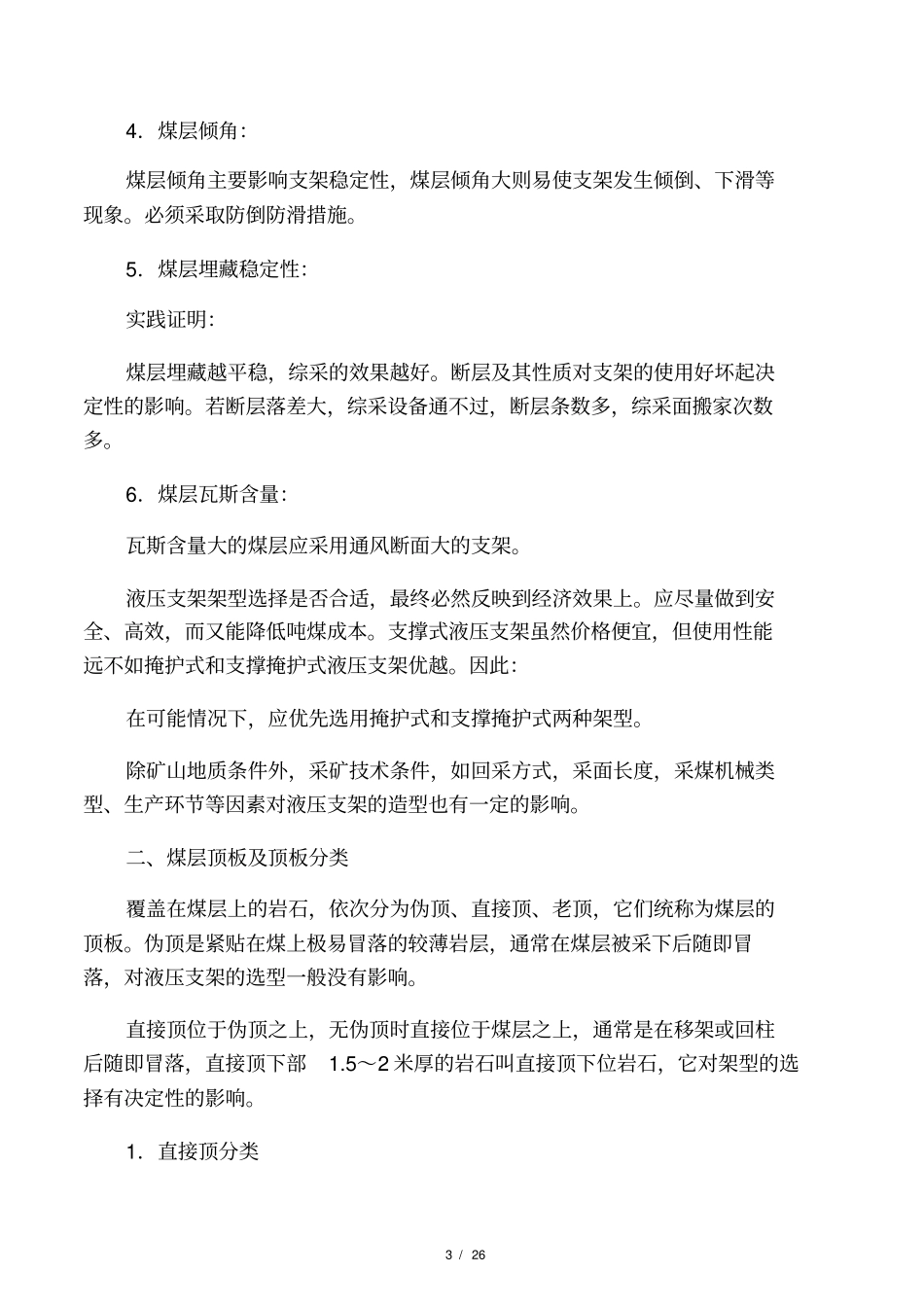

1/26支护设备与采煤机选型设计第一节机械化采煤工作面类型的确定与论证机械化采煤工作面，根据支护设备型式不同。可分为普通机械化采煤工作面(简称普采)及综合机械化采煤工作面(简称综采)。综采工作面主要设备为双滚筒采煤机、刮板输送机、液压支架，综采工作面机械化程度高、安全、生产率高，国内不少综采工诈面年产量超过100万吨．但它的设备投资大，对煤层厚度、倾角、地质条件变化要求严格．普采工作面主要设备为滚筒采煤机、刮板机输送机、金属摩擦支柱或单体液压支住及金属铰接顶梁。(采用单体液压支往、金属铰接顶粱的工作面亦称高档普采工作面)。普采工作面设备投资小，在煤层厚度、倾角、地质条件变化较大时，适应性好，但它的机械化程度、安全、生产率比综采低。当工作面的煤层厚度、倾角、地质条件，设计生产能力等已知时，究竟采用那种类型的机械化采煤工作面，应经过经济技术方面认真分析，论证后再去确定，一般讲当工作面内煤层厚度较厚，煤层倾角及煤层厚度变化不大，地质条件比较稳定，没有大的断层，夹矸等，工作面没计生产能力又比较高．采用综采比较好，相反，当煤层厚度不大．但厚度、倾角变化较大，工作面设计生产能力不很高时，采用高档普采能更好的适应煤层地质条件的变化，并能取得较好的经济效益．我国目前规定普采年生产量为20～30万吨。综采；当采高大于2米，年产量为50～80万吨，采高1．1米时年产量为30～50万吨。第二节液压支架的选型一、影响液压支架选型的因素影响液压支架选型的因滚．主要是矿山地质条件，如顶、底板稳定性、煤层厚度、煤层倾角、煤层赋存状况及瓦斯含量等，其中以煤层及顶，底扳稳定性影响最大。1．顶板稳定性：2/26顶板稳定性直接影响支架的架型支护强度，顶板岩性的不同．决定支架的架型的型式，岩层载荷和顶板的稳定性主要影响支架支护强度和顶梁的结构型式。一般讲：煤层顶板稳固平整，应选用支撑式支架；煤质松软、顶板破碎煤层，应选用掩护式支架；而煤层顶板坚硬。则应选用支撑掩护式支架。2．底板稳定性：底板岩石的组成．结构及岩石力学性质是支架选型不可忽视的另一重要条件．底板的稳定性．对支架底座影响颇大．支架架型选取不当，会使支架陷入底板，使移架困难。根据我国煤层底板岩石抗压强度。建议：按表2-1选型。表2-1不同底板条件下选用的架型xxxx松软粘土xx页xx（或松软煤）较软粘土xx页xx（或松软煤）一般粘土xx砂页岩、砂岩（或煤）抗压强度MPa＜2.0＞2.0＞4.0应选架型掩护式液压支架式两柱支掩式掩护式支架支掩式支架支掩式及强力支撑四柱及强力支撑3．煤层厚度：煤层厚度主要影响支架支护强度，煤层厚度越大支护强度应越高，煤层厚度大小及变化情况，又决定着支架的结构高度和伸缩范围。3/264．煤层倾角：煤层倾角主要影响支架稳定性，煤层倾角大则易使支架发生倾倒、下滑等现象。必须采取防倒防滑措施。5．煤层埋藏稳定性：实践证明：煤层埋藏越平稳，综采的效果越好。断层及其性质对支架的使用好坏起决定性的影响。若断层落差大，综采设备通不过，断层条数多，综采面搬家次数多。6．煤层瓦斯含量：瓦斯含量大的煤层应采用通风断面大的支架。液压支架架型选择是否合适，最终必然反映到经济效果上。应尽量做到安全、高效，而又能降低吨煤成本。支撑式液压支架虽然价格便宜，但使用性能远不如掩护式和支撑掩护式液压支架优越。因此：在可能情况下，应优先选用掩护式和支撑掩护式两种架型。除矿山地质条件外，采矿技术条件，如回采方式，采面长度，采煤机械类型、生产环节等因素对液压支架的造型也有一定的影响。二、煤层顶板及顶板分类覆盖在煤层上的岩石，依次分为伪顶、直接顶、老顶，它们统称为煤层的顶板。伪顶是紧贴在煤上极易冒落的较薄岩层，通常在煤层被采下后随即冒落，对液压支架的选型一般没有影响。直接顶位于伪顶之上，无伪顶时直接位于煤层之上，通常是在移架或回柱后随即冒落，直接顶下部1.5～2米厚的岩石叫直接顶下位岩石，它对架型的选择有决定性的影响。1．直接顶分类4/26我国将缓倾斜煤层回采工作面直接顶根据其稳定程度分为四类1)、不稳定顶板：也称破碎顶板，这类顶板很易冒落。冒落后...
