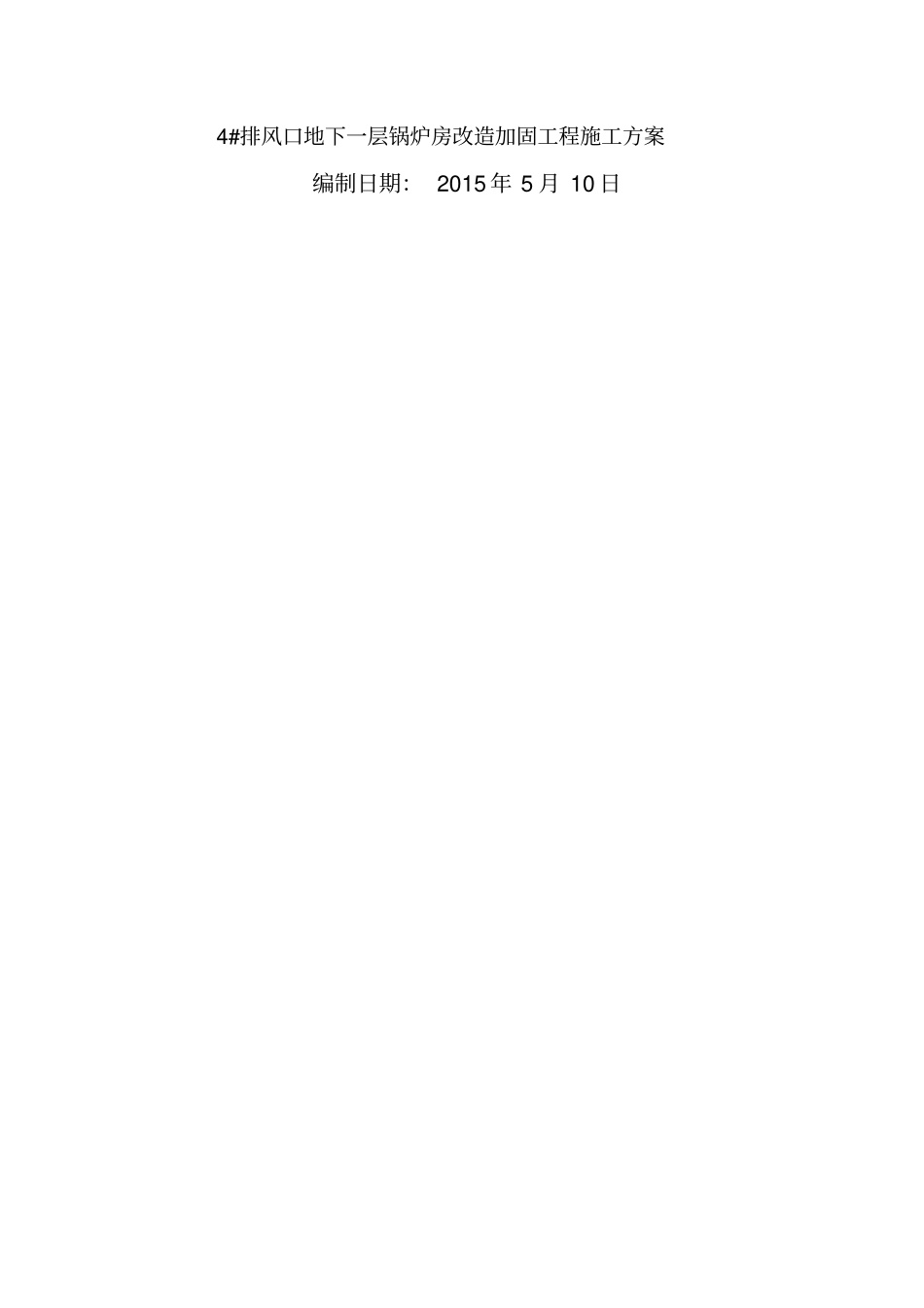

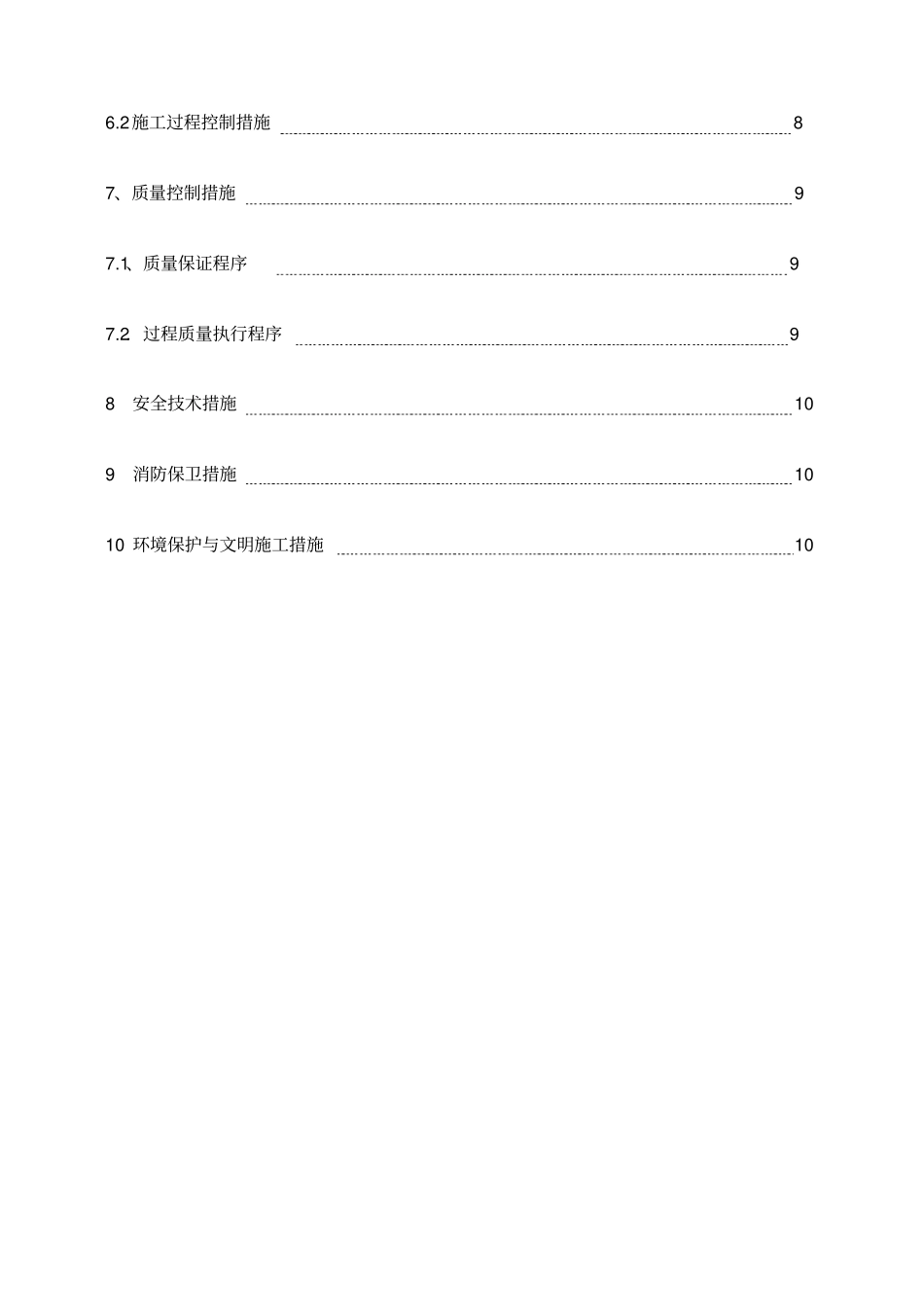

4#排风口地下一层锅炉房改造加固工程施工方案编制日期：2015年5月10日目录1、编制依据11.1、主要法规11.2、主要标准12、工程简介23、施工组织部署23.1组织机构23.2施工进度计划及人员安排34、施工准备34.1、技术准备34.2、现场准备35、施工方法45.1新增钢筋混凝土梁45.2混凝土梁粘钢66、质量保证措施86.1施工技术保证措施86.2施工过程控制措施87、质量控制措施97.1、质量保证程序97.2．过程质量执行程序98安全技术措施109消防保卫措施1010环境保护与文明施工措施101.编制依据1.1、主要法规类别名称编号国家中华人民共和国建筑法建筑工程质量管理条例行业建设工程施工现场管理规定北京市建设工程施工现场安全防护标准北京市建设工程施工现场保卫消防标准北京市建设工程施工现场环境保护标准北京市建设工程施工现场环卫卫生标准企业质量、环境、职业健康安全管理手册、程序文件作业指导书1.2、主要标准类别名称编号国家建筑工程施工质量验收统一标准GB50300-2001混凝土结构加固设计规范GB50367-2006混凝土结构工程施工质量验收规范（2011版）GB50204-2002建筑结构荷载规范（2006版）GB50009-2012北京市建筑工程施工安全操作规程DBJ01-62-2002行业建设施工安全检查标准JGJ59-2011混凝土结构加固技术规范CECS25：90混凝土结构后锚固技术规程JGJ145-2004行业建筑结构加固工程施工质量验收规范GB50550-2010建筑抗震加固技术规程JGJ116-2009建筑施工高处作业安全技术规范JGJ180-1991建筑机械使用安全技术规程JGJ33-2001施工现场临时用电安全技术规范JGJ46-2005地方建筑工程资料管理规程DBJ01-51-2003北京市建筑工程施工安全操作规程DBJ01-62-20022、工程简介本工程地下工程4#排风口地下一层锅炉房由于设备荷载超过原设计值，导致地下二层顶板、梁配筋不足，需要进行粘钢板及加梁加固，钢板均采用Q345钢板，钢板与梁采用结构胶粘贴，具体施工内容包括：1、K-31轴/K-R~K-S轴西侧新增梁KLK31(1);300×500;C8@100/200(2);2C25;4C25；南侧锚入结构墙内，北侧与梁KLS(4)植筋连接。2、K-30~K-34/K-S轴梁KLS（4）600×600，两跨梁底粘600×4厚钢板沿梁通长设置，外侧再用100×4U型钢板@500与梁两侧粘接，U型钢板高308mm。3、K-31~K-32/K-Q-K-S轴梁KLK32(2)600×600，梁底用10mm厚U型钢板沿梁通长设置，U型钢板高310mm。4、K-31~K-34/K-Q~K-R轴梁KLQ-2（1）800×600，梁底采用800×10厚钢板沿梁通长设置，外侧再用100×4U型钢板@500与梁两侧粘接，U型钢板高314mm。图1.1项目组织机构框图主任工程师生产经理技术部质量部工程部物资部安全保障部专业施工队项目经理3、施工组织部署3.1组织机构3.2施工进度计划及人员安排根据加固设计图纸及现场情况，本工程总工期暂定为15天；其中：粘钢加固班组10人，钢筋工2人，木工2人，架子工2人，砼工4人，杂工4人。根据现场实际情况进行适当调整。4、施工准备4.1、技术准备4月4日版，（见证抽样：钢材、结构胶等）。4.2、现场准备4.2.2架子工做好施工作业面的脚手架搭设，并经过验收交付使用。施工主要设备一览表序号设备名称规格型号数量完好状态1电锤5-38D2把完好2电焊机2台完好3注胶器1台完好4吹风机2把完好5角磨机2台完好5、施工方法5.1新增钢筋混凝土梁K-31轴/K-R~K-S轴西侧新增梁KLK31(1);300×500;C8@100/200(2);2C25;4C25；南侧锚入结构墙内，北侧与梁KLS(4)植筋连接。1、根据变更图纸首先进行测量放线，把新增梁的位置在地下一层底板和地下二层顶板上定位。2、在对新增梁位置的顶板开洞前先对地下二层该部位两侧顶板进行回顶，没侧回顶时采用双排脚手架，立杆纵横间距0.9m，设置一道纵横扫地杆，三道纵横水平杆，立杆顶部U型托上纵向设80×80木方贯通；U型托调整到最佳位置，确保回顶无间隙。为了防止开洞时砼块掉落，提凿前应在地下二层相应范围内设置警戒区。3、顶板开洞为了原结构板筋与新增梁的锚固，保证结构板筋不被割断，采用电锤剔凿。剔凿范围：此处顶板厚度为260mm，根据梁的尺寸300mm宽，再向两侧各剔凿200mm，剔凿宽度为700mm，断面应平整。图：5.1顶板回顶及开洞4、梁KLK31(1)北端与梁KLS连接采用植筋连接，植筋深度为20d，植筋孔径为30mm...
