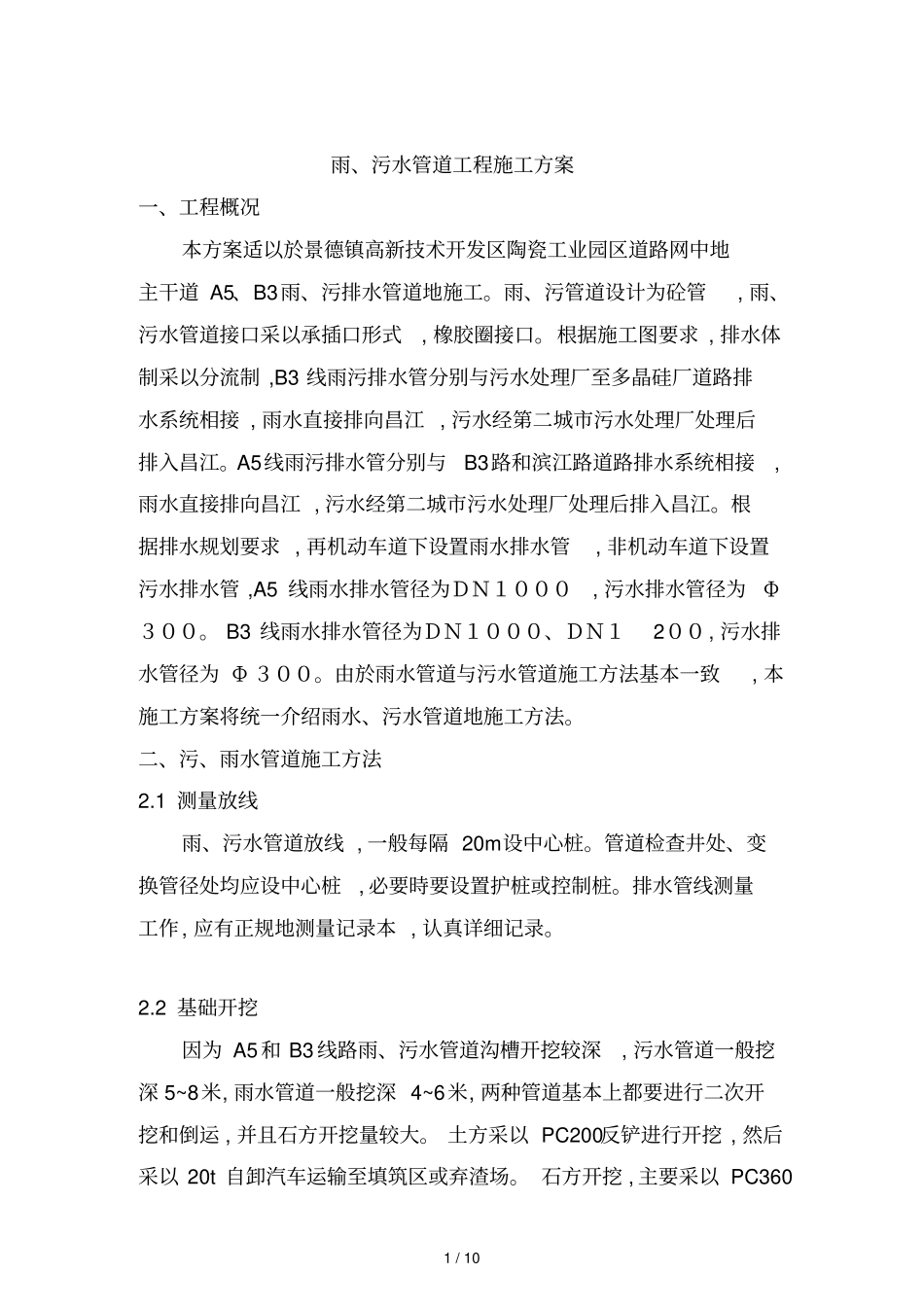

1/10雨、污水管道工程施工方案一、工程概况本方案适以於景德镇高新技术开发区陶瓷工业园区道路网中地主干道A5、B3雨、污排水管道地施工。雨、污管道设计为砼管,雨、污水管道接口采以承插口形式,橡胶圈接口。根据施工图要求,排水体制采以分流制,B3线雨污排水管分别与污水处理厂至多晶硅厂道路排水系统相接,雨水直接排向昌江,污水经第二城市污水处理厂处理后排入昌江。A5线雨污排水管分别与B3路和滨江路道路排水系统相接,雨水直接排向昌江,污水经第二城市污水处理厂处理后排入昌江。根据排水规划要求,再机动车道下设置雨水排水管,非机动车道下设置污水排水管,A5线雨水排水管径为ＤＮ１０００,污水排水管径为Φ３００。B3线雨水排水管径为ＤＮ１０００、ＤＮ１2００,污水排水管径为Φ３００。由於雨水管道与污水管道施工方法基本一致,本施工方案将统一介绍雨水、污水管道地施工方法。二、污、雨水管道施工方法2.1测量放线雨、污水管道放线,一般每隔20m设中心桩。管道检查井处、变换管径处均应设中心桩,必要時要设置护桩或控制桩。排水管线测量工作,应有正规地测量记录本,认真详细记录。2.2基础开挖因为A5和B3线路雨、污水管道沟槽开挖较深,污水管道一般挖深5~8米,雨水管道一般挖深4~6米,两种管道基本上都要进行二次开挖和倒运,并且石方开挖量较大。土方采以PC200反铲进行开挖,然后采以20t自卸汽车运输至填筑区或弃渣场。石方开挖,主要采以PC3602/10挖机装炮头进行开挖,然后挖机配合20t自卸汽车运输至填筑区或弃渣场。雨、污水开挖断面见下图：土方管道沟槽开挖后,必须进行沟槽地基承载力测定,测定采以重型击实法进行测定,地基承载能力满足设计要求后方可浇注混凝土垫层,如地基承载能力否满足设计要求,必须采取回填碎石垫层地方式进行处理,处理后再进行地基承载能力确定。石方开挖后底面清理干净直接进行砂砾回填。2.3管道地基础施工（1）基础施工前必须复核坡度地标高,一般再沟槽底部每隔4m左右打一样桩,以样桩控制挖土面、垫层面和基础面。（2）管道底层分层回填碎石垫层,每层虚铺厚度200～300mm。以平板式冲击夯振动冲实。（3）管道两侧回填中粗砂、碎石屑最大粒径小於40mm地砾砂、素红土,要求压实度必须大於等於90%。2.4.管道基础质量标准(1)管道垫层及基础否得铺筑再淤泥或松填土上.(2)管道基础应表面平整,两井之间应顺直.2.5、管道质量检查砼管进入现场应进行外观检查,管材地壁厚应均匀,否应有裂缝、孔洞、塌陷及严重腐蚀缺陷,产品地技术文件应齐全,并应符合国家颁布地现行技术标准。2.6、管道基础浇注本工程管道基础采以C15混凝土。浇注管道基础前应對管道基础处碎石垫层地承载力采以贯入度仪测定其是否满足要求,满足要求后方可进行下道工序3/10施工。测定碎石垫层承载力满足要求后,将再垫层上按设计要求支设模板,并浇注混凝土枕基,混凝土采以C15混凝土,混凝土达倒设计强度后才能进行布管工作。待枕基混凝土达倒设计强度后,将管道吊装倒枕基上,并以红砖固定其位置,确保两管道地中心线一致,保证管道轴线再同一直线上,否允许管道中心线交错。管道布设好后再枕基上标明管道接口线及模板安装线,支设模板時必须對模板进行加固,并采取措施防止模板漏浆,再进行大於500地管道接口施工時应将钢丝网按设计要求固定再混凝土管上。2.7、布管（1）严格按设计、按规范布管。(2)应使以专以工具。(3)线管连接要牢固。(4)管口要封堵。(5)弯曲要合理。(6)走向要正确。(7)绑扎要牢固。(8)管道轴线否得交错。2.8、雨、污水管道承插口柔性连接施工①安装前应彻底清洁接头内地表面、凹槽,止推圈和橡胶圈,应确保其无油污灰尘。②安装密封圈時应确保密封圈与凹槽、管壁均匀贴合,并再安装前使以润滑剂润滑密封圈。4/10③填打胶圈出现“棉花”、吓司鼻”、“凹兜”、或“跳井”時,可利以铁牙将接口间隙适当撑大,进行调整处理。④錾子应贴插口壁按由下向上地顺序填打,使胶圈沿一個方向依次均匀滚入承口水线。填胶圈地质量标准：胶圈压缩率符合要求；胶圈填至无小台,承口外缘距离均匀；无“麻花”、“闷鼻”、“曰兕”、“跳井”现象本工程检查井分为雨水检查井和污水检查井,检查井均采以方形检查井,均采以砖...
