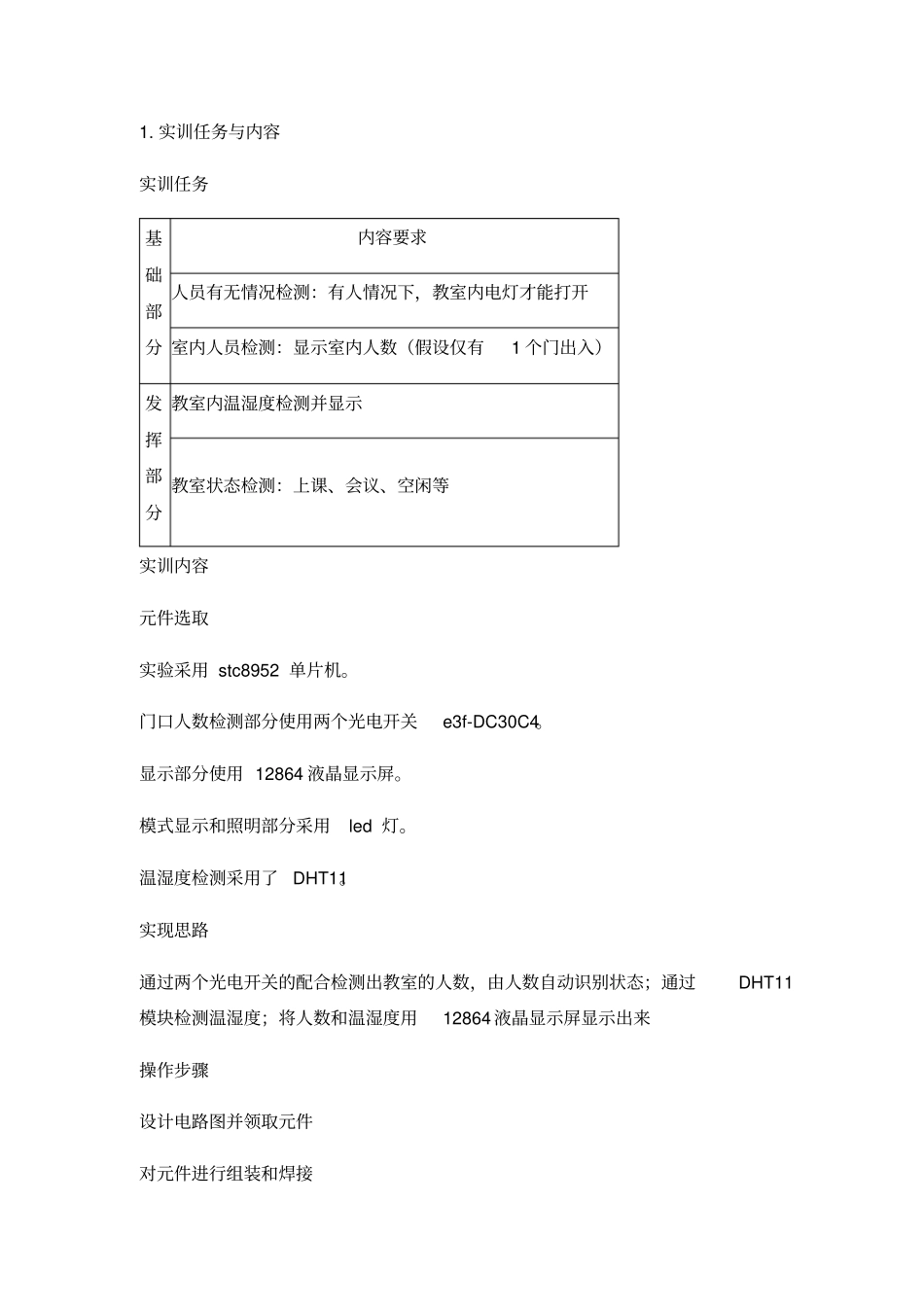

电子工艺实训报告课题名称教室监控程序姓名院系专业指导教师2016年5月16日目录1.实训任务与内容实训任务实训内容2.模块设计人数检测设计状态显示的设计.温湿度检测设计.显示设计3测试结果4心得体会1.实训任务与内容实训任务基础部分内容要求人员有无情况检测：有人情况下，教室内电灯才能打开室内人员检测：显示室内人数（假设仅有1个门出入）发挥部分教室内温湿度检测并显示教室状态检测：上课、会议、空闲等实训内容元件选取实验采用stc8952单片机。门口人数检测部分使用两个光电开关e3f-DC30C4。显示部分使用12864液晶显示屏。模式显示和照明部分采用led灯。温湿度检测采用了DHT11。实现思路通过两个光电开关的配合检测出教室的人数，由人数自动识别状态；通过DHT11模块检测温湿度；将人数和温湿度用12864液晶显示屏显示出来操作步骤设计电路图并领取元件对元件进行组装和焊接编写程序调试功能封装成品2.模块设计人数检测模块功能介绍光电开关原理：利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体的有无。物体不限于金属，所有能反射光线的物体均可以被检测。光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。安防系统中常见的光电开关烟雾报警器，工业中经常用它来计数机械臂的运动次数。参数1、输出电流：交直流200mA继电器触点输出电流为1A、3A2、应答频率：DC<、AC<30ms3、工作环境：－20~+55℃4、继电器输出：12~24V、90~250V5、标准检测物：透明或不透明实体E3F-DS30C4型光电开关,光电传感器原理E3F-DS30C4型光电传感器是利用光的各种性质,检测物体的有无及表面状态的变化等的一种传感器，E3F-DS30C4光电开关主要由发光的投光部和接受光线的爱光部构成,如果投向的光线因检测物体不同而被遮掩或者反射,到有受光的量将会发生变化,受光部将测出这种变化,并转换为电气信号,进行输出,大多使用可视光(主要为红色,也用绿色,蓝色来判断颜色)和红外光.流程图思路说明判断下一个下降沿出现光电开关1检人数加减通过两个相邻的光电开关组成识别门，每当有人经过光电开关2的时候，触发下降沿，然后判别人的去向，即如果门二再次下降沿信号，则不会增加人数，如果门一下降沿信号，人数加一；当门一首先下降沿时，如果门一接着下降沿，则不会变，如果门二下降沿信号，人数减一。部分程序分析if(g2==0){Gf=1;delay1(500);if(g1==0){if(Gf==1)temp++;Gf=0;}if(g2==0){Gf=0;}使用了变量GK使得每次只检测一个人，避免一人经过使人数一直上升的情况，逐层判断，使得思路更加清晰。状态显示的设计电路图Led：它的基本结构是一块电致发光的芯片，用或固化到支架上，然后用银线或金线连接芯片和，然后四周用，起到保护内部的，最后安装外壳，所以LED灯的抗震性能好。运用领域涉及到手机、、家电等日常家电和机械方面。流程图设计思路:使用两个判断结构,以0,35为三个状态的分割点,自动检测状态.voidmode(){kx=1;hy=1;sk=1;if(temp==0)kx=0;人数0>=35会议状上课状态空闲状else{led=0;if(temp<=35)hy=0;elsesk=0;}温湿度检测设计原理图元件介绍:DHT11是一款含有已校准数字信号输出的温湿度复合传感器，它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性和卓越的长期稳定性。传感器包括一个电阻式感湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。每个DHT11传感器都在极为精确的湿度校验室中进行校准。校准系数以程序的形式存在OTP内存中，传感器内部在检测信号的处理过程中要调用这些校准系数。单线制串行接口，使系统集成变得简易快捷。超小的体积、极低的功耗，使其成为该类应用中，在苛刻应用场合的最佳选择。产品为4针单排引脚封装，连接方便。详细参数参数条件MinTypMax单位湿度分辨率111%RH8Bit重复性±1%RH精度25℃±4%RH0－50℃±5%RH互换性可完全互换量程范围0℃3090%RH25℃2090%RH50℃2080%RH响应时间1/e(63%)25℃，1m/s空气61015S迟滞±1%RH长期稳定性典型值±1%RH/yr温度分辨率111℃888Bit重复性±1...
