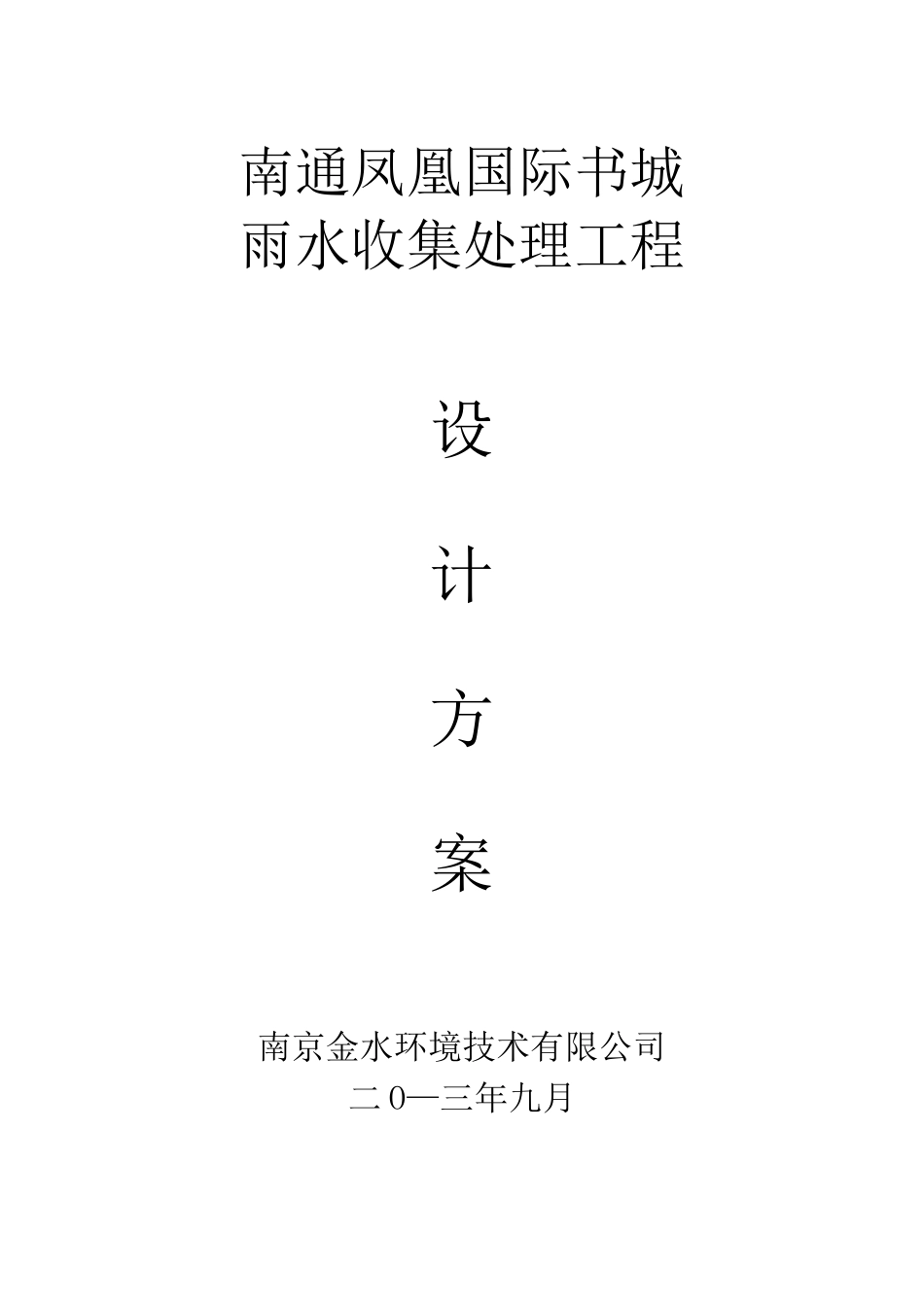

南通凤凰国际书城雨水收集处理工程设计方案南京金水环境技术有限公司二O—三年九月1雨水收集处理工程方案一、概况我国是一个水资源相对贫乏、时空分布又极不均匀的国家。水资源年内年际变化大，降水及径流的年内分配集中在夏季的几个月中；连丰、连枯年份交替出现，造成一些地区干旱灾害出现频繁和水资源供需矛盾突出等问题。雨水的收集和利用正好可以合理地缓解这两大矛盾，不仅可节约水源，还可减轻城市排水设施的负担。南京金水环境技术有限公司受建设单位的委托，提供本雨水收集二、设计范围：1、处理单元参数的确定。2、装置区内的所有工艺管道及线路。3、投资概算。三、设计参数1、水质性质：地面降水2、水质水量确定：经我公司多年的经验，结合项目的实际情况，设计了该雨水收集装置，设计收集雨水量30m3,满足1-2小时的灌溉要求。四、工艺流程雨水一截污挂篮一弃流装置一自动过滤器一充氧蓄水池/泵回用系统2五、主要处理单元参数1、截污挂篮在处理装置的最前端设置雨水截污挂篮，该挂篮为PE成品材料制作而成，内置不锈钢过滤网和无纺布制作而成的提篮，同时有网径2mm的内置过滤网可以拦截较大垃圾和树叶。提篮设有提手，可以在地面方便地将篮子中的沉淀沙粒和过滤产生的垃圾清理出去，有效保护后期装置的正常工作。特点：(1)清理方便，可以使沉淀物和格栅拦截物都落进提篮内；(2)配有2mm不锈钢过滤网，过滤掉大部分污染物；(3)PE成品注塑成型，可以直接埋地，无需砌井；(4)维护周期长，一般只需半年或者一年左右拆开清洗一次即可；(5)内部材质采用高品质不锈钢，使用寿命更长。2、雨水弃流装置初期降雨时，前2-5min的雨水一般污染较严重，流量也比较小。在流经初期弃流过滤装置时，因重力的作用，雨水将首先通过低位敞口的排污管排放掉。在雨量增大后，打在挡板上的压力增大，位于排污管上端的浮球在水流压力的作用下将排污管关闭，桶中液位升高，雨水通过水平的过滤网进行过滤后流向出水口，进行收集。雨停后，随装置中储存的雨水的减少，浮球在弹簧弹力的作用下自动复位，将桶中过滤产生的垃圾带出，从而实现初期雨水的弃流、过滤、自动排污等多种功能。特点：（1）是国内目前，最简单、有效的弃流、过滤装置；（2）内置水平过滤网，对开始收集的雨水进行初步过滤；（3）装置功能多，可以完成初期雨水弃流、过滤、自动排污；3（4）整套装置利用雨水流量自动调节，无需电源盒任何电气装置，使用的可靠性与稳定性都较高；（5）材质为高品质的UPVC不锈钢材料制作，使用的寿命远远高于电动装置。3、雨水自动过滤器产品利用雨水重力流动的特点，将雨水中的垃圾物和水自动分离开来，从而得到更加干净的雨水。雨水经过装置内部的弯头改变流向，沿垂直方向流动，遇到伞状分流构造，从而使雨水沿伞状边缘流动，接触垂直放置的过滤网，雨水经过滤网过滤后流向清水室，垃圾沿网面落向垃圾接收口，这样雨水得到过滤，垃圾得到分流和自动排放。雨水自动过滤器过滤精度高，网径达到0.4mm,—般安装在截污、弃流过滤后，过滤完毕的雨水可以直接绿化浇洒，非常有效。特点：（1）过滤，排污利用雨水重力自动运行，雨水和污物自动分开，雨水不会损失，污物在重力和冲刷的作用下自动分离出去；（2）配有0.4mm不锈钢过滤网，过滤完毕后，可以直接绿化浇洒；（3）维护周期长，一般只需半年或者一年左右拆开清洗一次即可；（4）内部材质采用高品质不锈钢，使用寿命更长；(5)PE成品井，配有加高配件，可以直接埋地，安装简单、方便，适合于在立管、地下汇总管上安装。4、充氧蓄水池4经过过滤的水进入充氧池，通过泵提升，经行射流曝气，并且通过陶粒进一步过滤杂物。安装有与泵出口管路连接的射流曝气器，安装于池底部进行高效射流曝气，气水在射流器扩散段混合后喷出，在池中形成强烈的混流，剪切水流作用，使负压吸入的空气彻底粉碎，大量的氧溶解到水中，氧的利用率达到20%，空气和水在混合盘内被高速旋转叶轮撕碎，气液湍流混合并高速从排出口射出。由于水流强力喷射，空气被剪切成大量微小气泡，极大地提高了传质体积，并形成浮旋状有效水流，循环大量的氧被溶于水中，具有极高的氧利用率，满...
