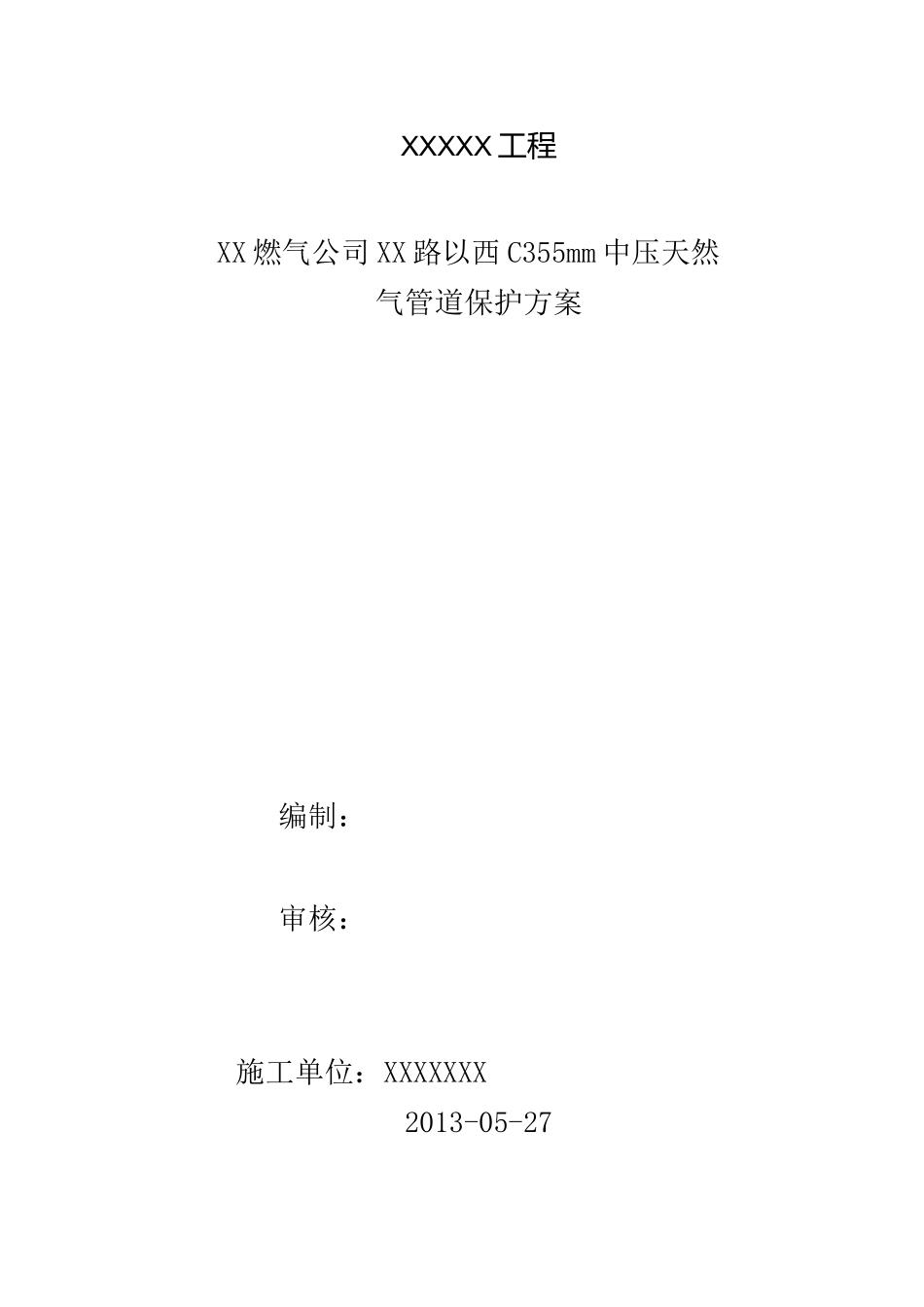

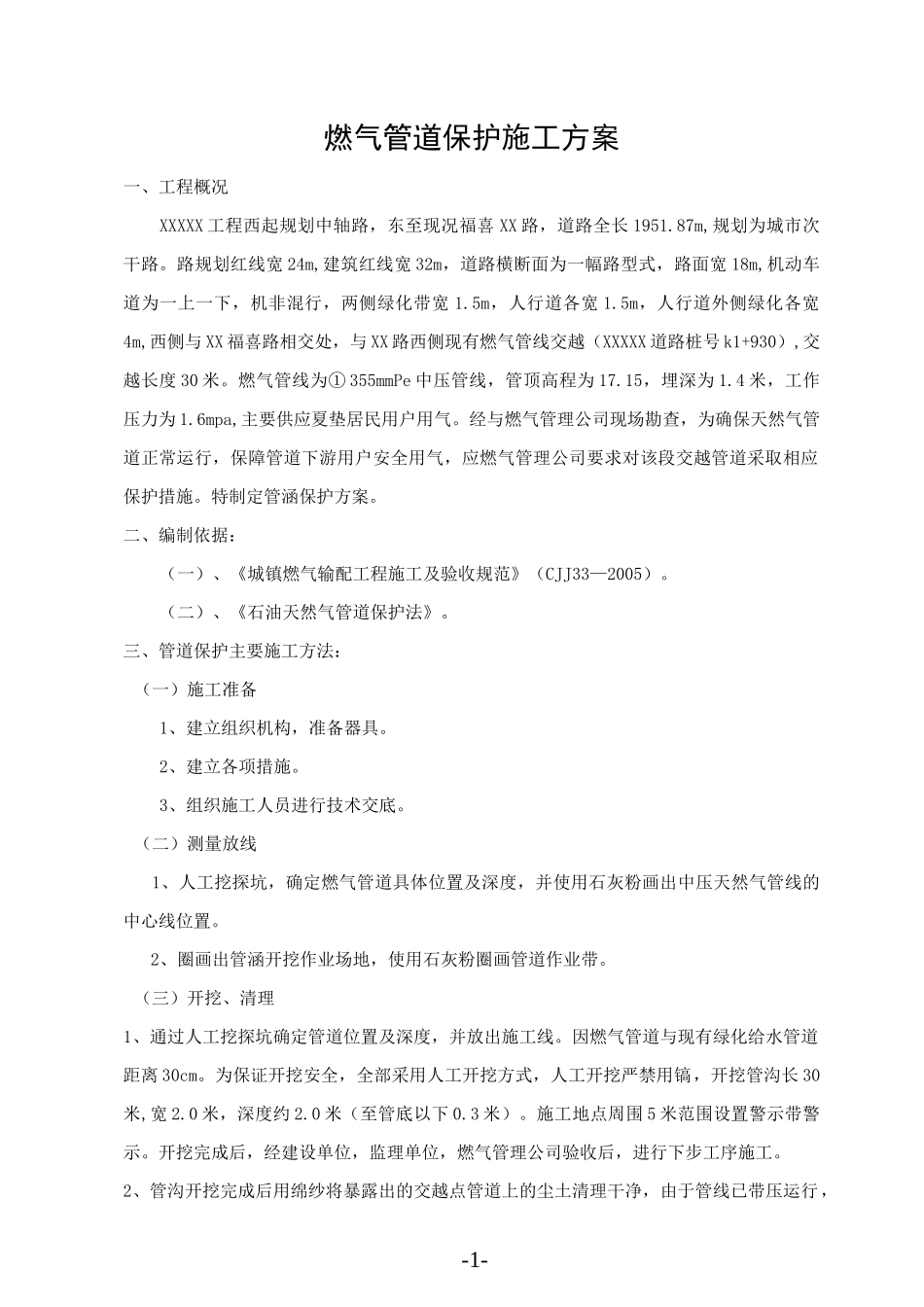

XXXXX工程XX燃气公司XX路以西C355mm中压天然气管道保护方案编制：审核：施工单位：XXXXXXX2013-05-27一、工程概况二、编制依据及执行标准三、管道保护主要施工方法四、人员组织及机具设备五、施工质量保证措施六、安全文明施工措施-1-燃气管道保护施工方案一、工程概况XXXXX工程西起规划中轴路，东至现况福喜XX路，道路全长1951.87m,规划为城市次干路。路规划红线宽24m,建筑红线宽32m，道路横断面为一幅路型式，路面宽18m,机动车道为一上一下，机非混行，两侧绿化带宽1.5m，人行道各宽1.5m，人行道外侧绿化各宽4m,西侧与XX福喜路相交处，与XX路西侧现有燃气管线交越（XXXXX道路桩号k1+930）,交越长度30米。燃气管线为①355mmPe中压管线，管顶高程为17.15，埋深为1.4米，工作压力为1.6mpa,主要供应夏垫居民用户用气。经与燃气管理公司现场勘查，为确保天然气管道正常运行，保障管道下游用户安全用气，应燃气管理公司要求对该段交越管道采取相应保护措施。特制定管涵保护方案。二、编制依据：（一）、《城镇燃气输配工程施工及验收规范》（CJJ33—2005）。（二）、《石油天然气管道保护法》。三、管道保护主要施工方法：（一）施工准备1、建立组织机构，准备器具。2、建立各项措施。3、组织施工人员进行技术交底。（二）测量放线1、人工挖探坑，确定燃气管道具体位置及深度，并使用石灰粉画出中压天然气管线的中心线位置。2、圈画出管涵开挖作业场地，使用石灰粉圈画管道作业带。（三）开挖、清理1、通过人工挖探坑确定管道位置及深度，并放出施工线。因燃气管道与现有绿化给水管道距离30cm。为保证开挖安全，全部采用人工开挖方式，人工开挖严禁用镐，开挖管沟长30米,宽2.0米，深度约2.0米（至管底以下0.3米）。施工地点周围5米范围设置警示带警示。开挖完成后，经建设单位，监理单位，燃气管理公司验收后，进行下步工序施工。2、管沟开挖完成后用绵纱将暴露出的交越点管道上的尘土清理干净，由于管线已带压运行，-2-为防止暴晒引发安全隐患，底层用彩条布衫盖，上层采用遮阳网等遮阳网措施。（四）砌筑管涵采用红机砖及M7.5的水泥砂浆砌筑管道保护涵，保护涵规格为长30m、宽1.74m、高1.3m。（详见燃气管道保护涵图纸。）简要施工工序如下：1、清理并夯实交越管沟沟底地面。2、在开挖的管沟下方浇筑C10的100mm厚混凝土垫层，垫层宽1.94m，长35m；混凝土垫层上管道两侧分别砌筑370mm宽，长30m，高1.3m的红机砖墙。3、管涵两端采用红机砖砌筑240mm墙体封堵。4、管涵内采用中砂回填并采用人工夯实，回填采用分段回填方法，未回填部分严禁拆除遮阳设施。5、管涵两侧墙顶以上浇筑C25钢筋混凝土盖板，宽度1500mm，厚200mm。配筋①12双向，受力筋@150，分布筋@200。（详见管涵施工图，混凝土标号为C25，施工示意图。）6、管涵盖板的厚度允许偏差为-5mm,严格按照要求的混凝土标号进行浇注。浇筑24小时后须进行洒水养护，时间不少于7天。以上每步工序经建设单位，监理单位，燃气管理公司验收后，方可进行下步工序施工。（六）回填回填管道保护涵周围土方，回填土采用9%灰土应分层夯实，每层厚度不大于200mm，采用立夯夯实，密实度不小于0.95。密实度合格后，方可进行下步回填施工。四、人员组织及机具设备：）人员组织项目负责人2人安全员2人瓦工6人力工19人施工质量保证措施（一）开工前组织有关人员学习规范，召开施工会议，对施工方案和质量计划、内容进行交底。（二）及时处理各种施工中的技术问题。（三）发现质量问题应及时提出并做好整改，施工过程要严格按本工程执行的施工技术规范标准要求及作业指导书去做，确保施工质量。-3-ISO（四）严格执行三检制，并做好质量检查记录，填写质检报表。（五）隐蔽工程必须经建设单位检查验收，合格后方可进行下道工序施工。（六）对现场的成品管材认真进行质量检查，尤其对防腐层，一旦发现因各种原因造成局部损坏时，应按防腐作业程序进行修补，并做好电火花检验。（七）严格按照IS09001标准及公司质量体系规定实施检查验收。六、安全文明施工措施燃气管道保护施工安全作业应放在首位。（一）开挖施工时一定先挖探坑，确定位置后使用人工开挖，...
