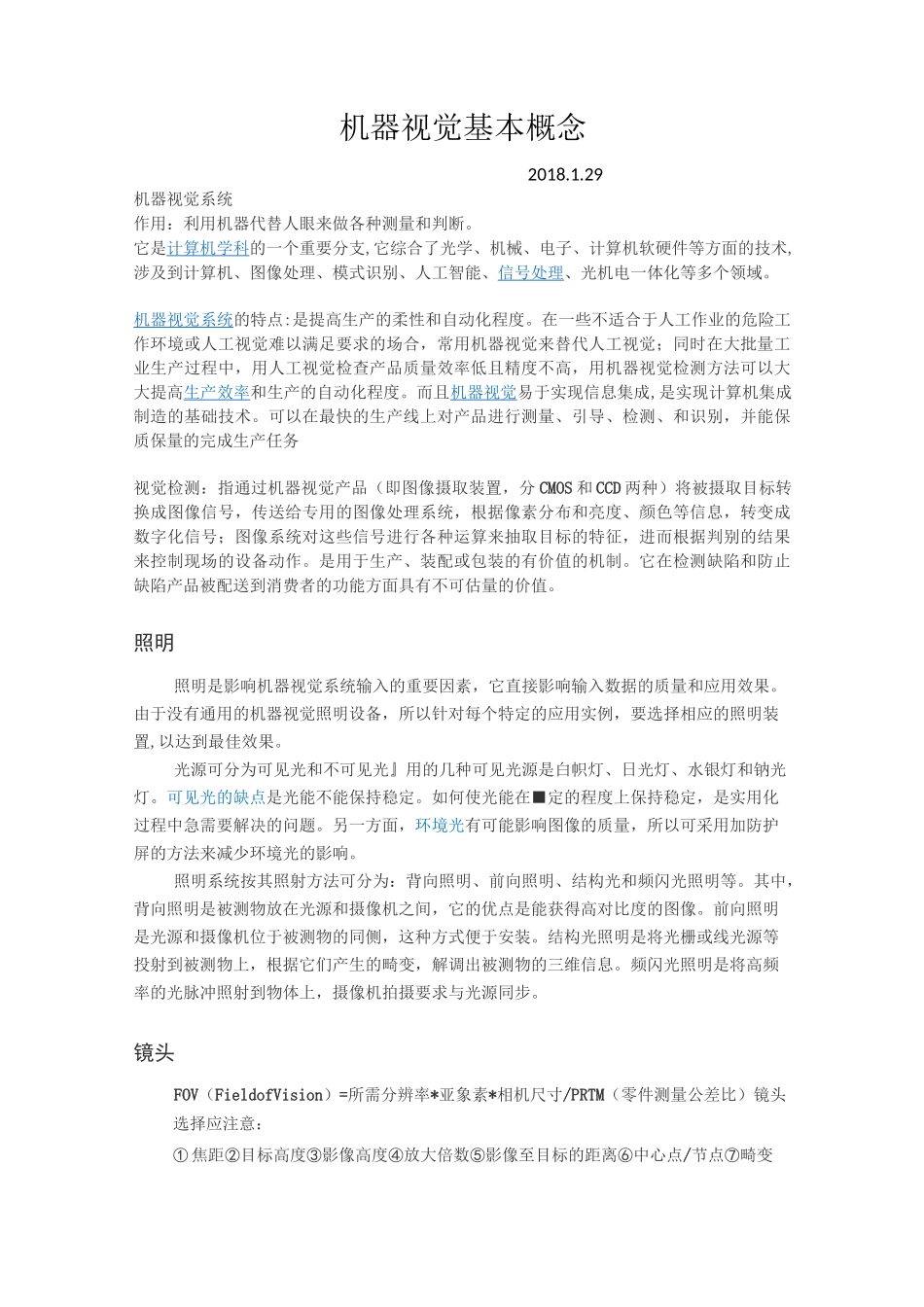

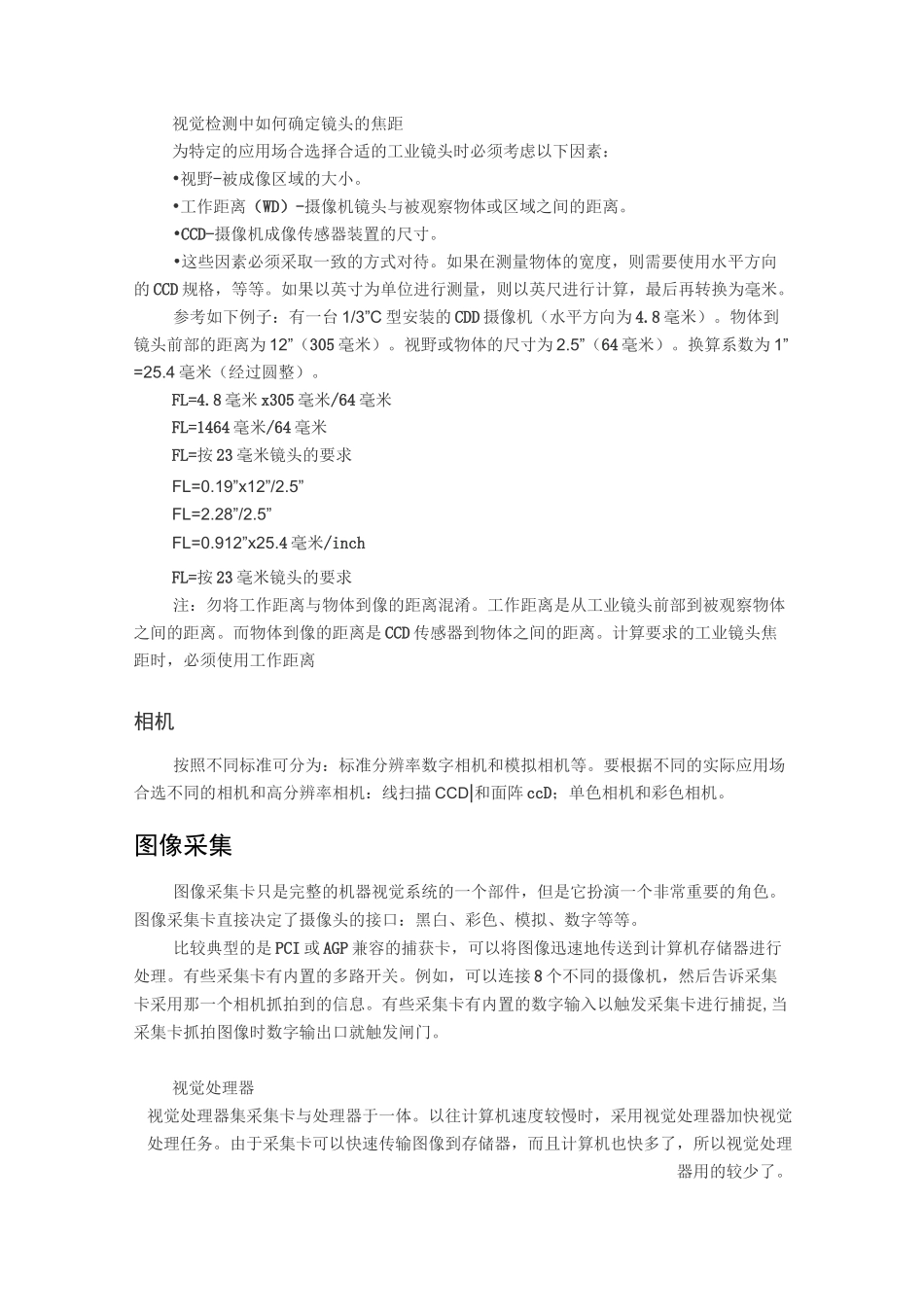

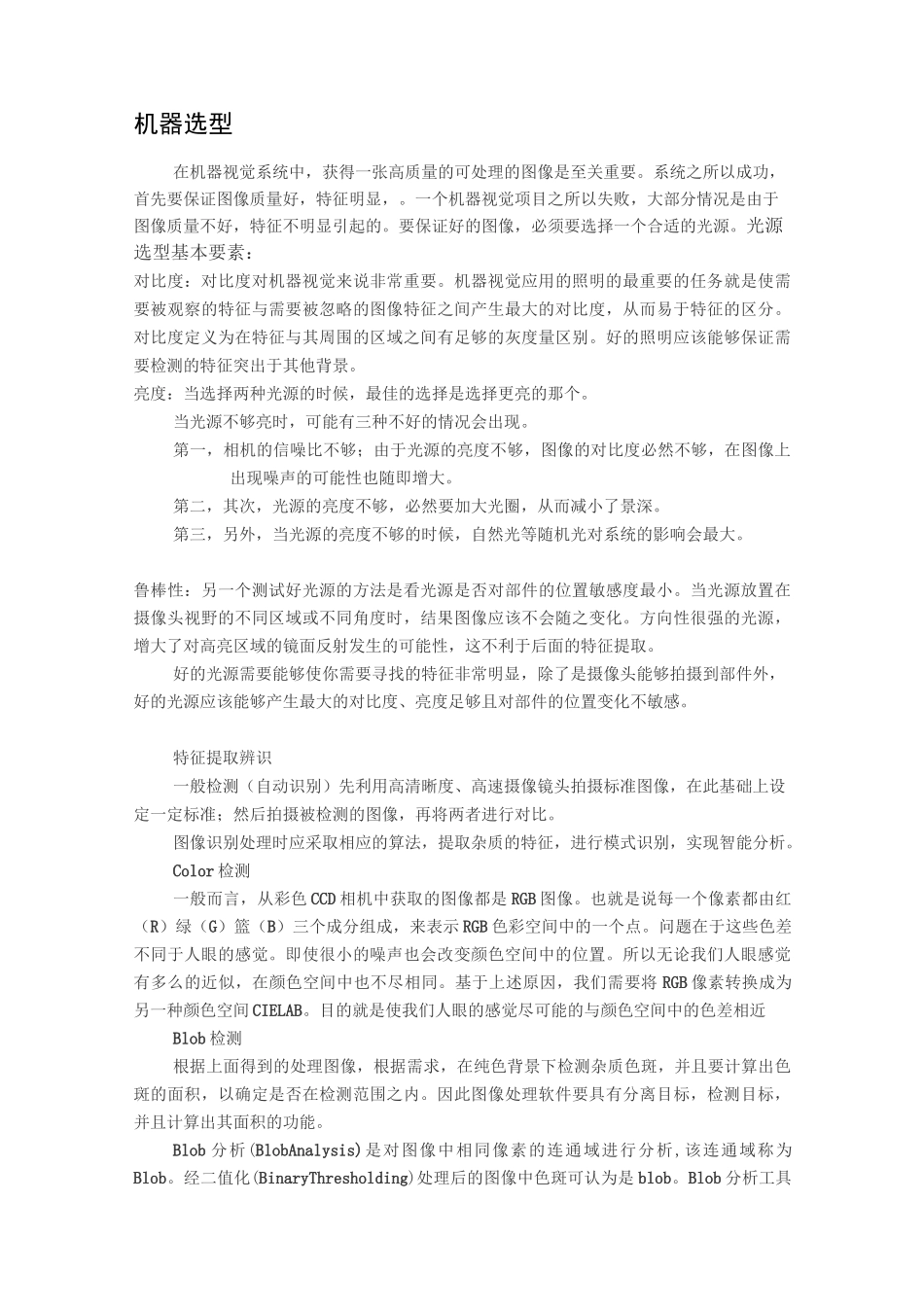

机器视觉基本概念2018.1.29机器视觉系统作用：利用机器代替人眼来做各种测量和判断。它是计算机学科的一个重要分支,它综合了光学、机械、电子、计算机软硬件等方面的技术,涉及到计算机、图像处理、模式识别、人工智能、信号处理、光机电一体化等多个领域。机器视觉系统的特点:是提高生产的柔性和自动化程度。在一些不适合于人工作业的危险工作环境或人工视觉难以满足要求的场合，常用机器视觉来替代人工视觉；同时在大批量工业生产过程中，用人工视觉检查产品质量效率低且精度不高，用机器视觉检测方法可以大大提高生产效率和生产的自动化程度。而且机器视觉易于实现信息集成,是实现计算机集成制造的基础技术。可以在最快的生产线上对产品进行测量、引导、检测、和识别，并能保质保量的完成生产任务视觉检测：指通过机器视觉产品（即图像摄取装置，分CMOS和CCD两种）将被摄取目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号；图像系统对这些信号进行各种运算来抽取目标的特征，进而根据判别的结果来控制现场的设备动作。是用于生产、装配或包装的有价值的机制。它在检测缺陷和防止缺陷产品被配送到消费者的功能方面具有不可估量的价值。照明照明是影响机器视觉系统输入的重要因素，它直接影响输入数据的质量和应用效果。由于没有通用的机器视觉照明设备，所以针对每个特定的应用实例，要选择相应的照明装置,以达到最佳效果。光源可分为可见光和不可见光』用的几种可见光源是白帜灯、日光灯、水银灯和钠光灯。可见光的缺点是光能不能保持稳定。如何使光能在■定的程度上保持稳定，是实用化过程中急需要解决的问题。另一方面，环境光有可能影响图像的质量，所以可采用加防护屏的方法来减少环境光的影响。照明系统按其照射方法可分为：背向照明、前向照明、结构光和频闪光照明等。其中，背向照明是被测物放在光源和摄像机之间，它的优点是能获得高对比度的图像。前向照明是光源和摄像机位于被测物的同侧，这种方式便于安装。结构光照明是将光栅或线光源等投射到被测物上，根据它们产生的畸变，解调出被测物的三维信息。频闪光照明是将高频率的光脉冲照射到物体上，摄像机拍摄要求与光源同步。镜头FOV（FieldofVision）=所需分辨率*亚象素*相机尺寸/PRTM（零件测量公差比）镜头选择应注意：①焦距②目标高度③影像高度④放大倍数⑤影像至目标的距离⑥中心点/节点⑦畸变视觉检测中如何确定镜头的焦距为特定的应用场合选择合适的工业镜头时必须考虑以下因素：•视野-被成像区域的大小。•工作距离（WD）-摄像机镜头与被观察物体或区域之间的距离。•CCD-摄像机成像传感器装置的尺寸。•这些因素必须采取一致的方式对待。如果在测量物体的宽度，则需要使用水平方向的CCD规格，等等。如果以英寸为单位进行测量，则以英尺进行计算，最后再转换为毫米。参考如下例子：有一台1/3”C型安装的CDD摄像机（水平方向为4.8毫米）。物体到镜头前部的距离为12”（305毫米）。视野或物体的尺寸为2.5”（64毫米）。换算系数为1”=25.4毫米（经过圆整）。FL=4.8毫米x305毫米/64毫米FL=1464毫米/64毫米FL=按23毫米镜头的要求FL=0.19”x12”/2.5”FL=2.28”/2.5”FL=0.912”x25.4毫米/inchFL=按23毫米镜头的要求注：勿将工作距离与物体到像的距离混淆。工作距离是从工业镜头前部到被观察物体之间的距离。而物体到像的距离是CCD传感器到物体之间的距离。计算要求的工业镜头焦距时，必须使用工作距离相机按照不同标准可分为：标准分辨率数字相机和模拟相机等。要根据不同的实际应用场合选不同的相机和高分辨率相机：线扫描CCD|和面阵ccD；单色相机和彩色相机。图像采集图像采集卡只是完整的机器视觉系统的一个部件，但是它扮演一个非常重要的角色。图像采集卡直接决定了摄像头的接口：黑白、彩色、模拟、数字等等。比较典型的是PCI或AGP兼容的捕获卡，可以将图像迅速地传送到计算机存储器进行处理。有些采集卡有内置的多路开关。例如，可以连接8个不同的摄像机，然后告诉采集卡采用那一个相机抓拍到的信息。有些采集卡有内置的数字输入以触发采集卡进行捕捉...
