直接还原铁生产工艺VIP免费

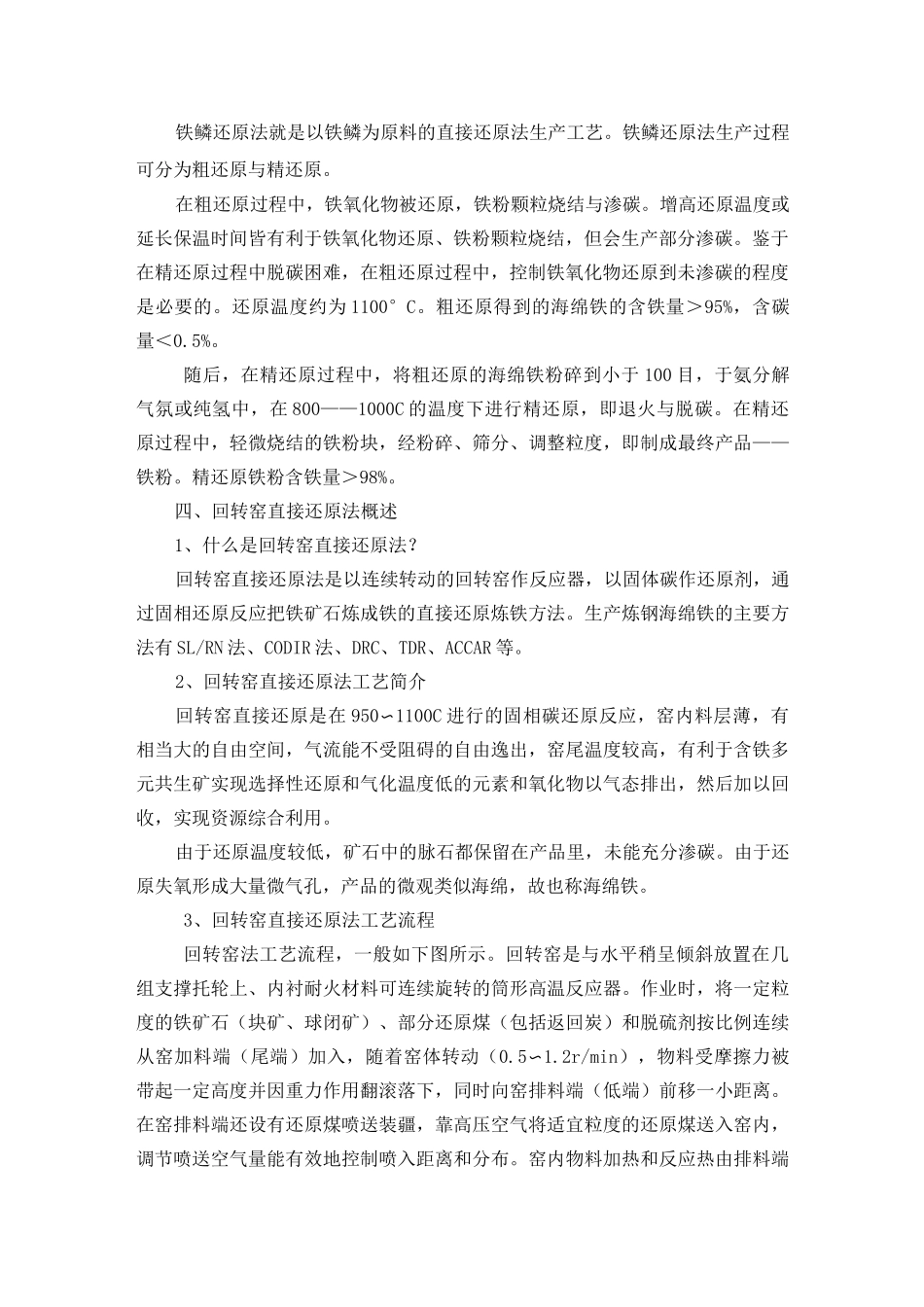

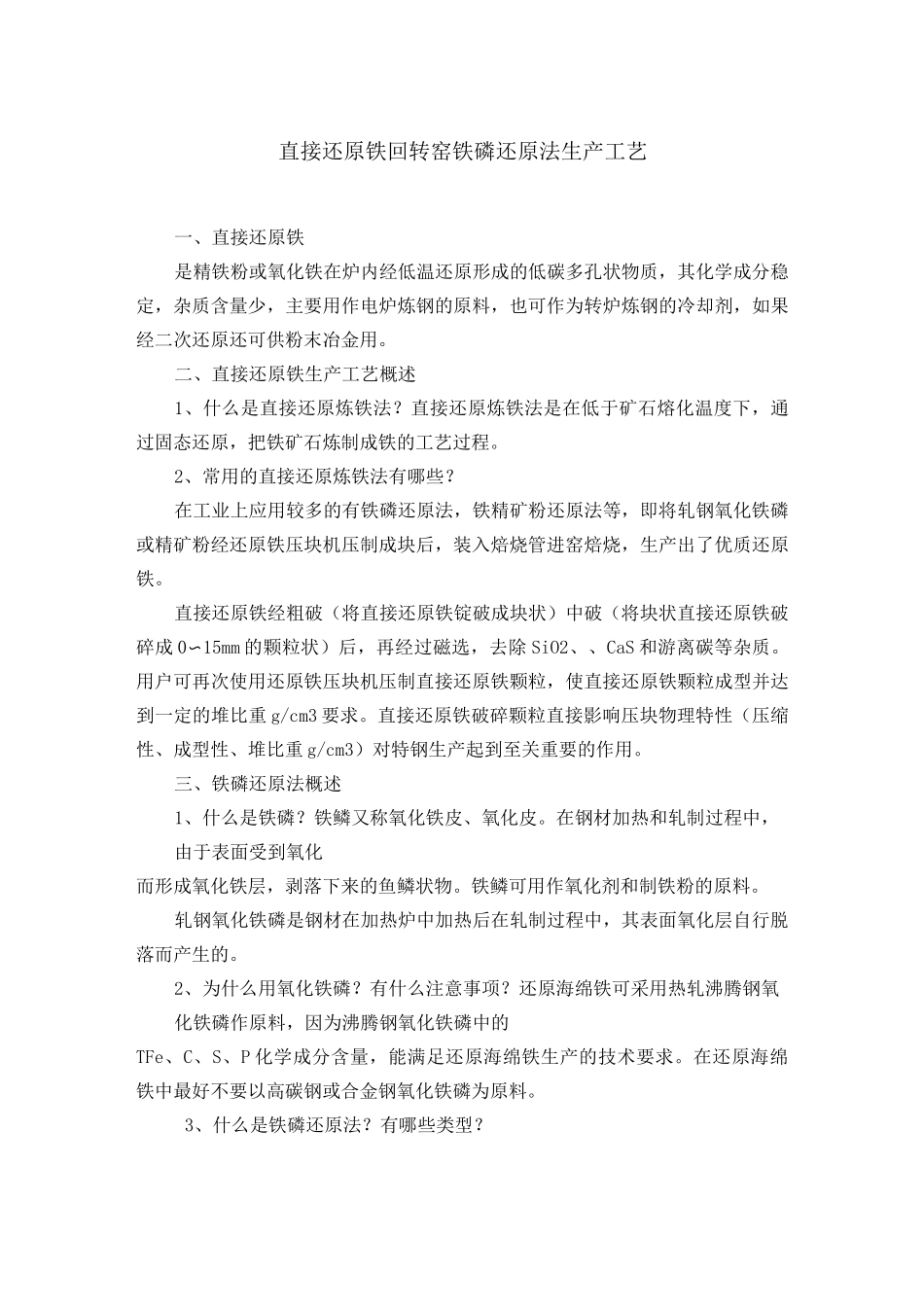

直接还原铁回转窑铁磷还原法生产工艺一、直接还原铁是精铁粉或氧化铁在炉内经低温还原形成的低碳多孔状物质，其化学成分稳定，杂质含量少，主要用作电炉炼钢的原料，也可作为转炉炼钢的冷却剂，如果经二次还原还可供粉末冶金用。二、直接还原铁生产工艺概述1、什么是直接还原炼铁法？直接还原炼铁法是在低于矿石熔化温度下，通过固态还原，把铁矿石炼制成铁的工艺过程。2、常用的直接还原炼铁法有哪些？在工业上应用较多的有铁磷还原法，铁精矿粉还原法等，即将轧钢氧化铁磷或精矿粉经还原铁压块机压制成块后，装入焙烧管进窑焙烧，生产出了优质还原铁。直接还原铁经粗破（将直接还原铁锭破成块状）中破（将块状直接还原铁破碎成0〜15mm的颗粒状）后，再经过磁选，去除SiO2、、CaS和游离碳等杂质。用户可再次使用还原铁压块机压制直接还原铁颗粒，使直接还原铁颗粒成型并达到一定的堆比重g/cm3要求。直接还原铁破碎颗粒直接影响压块物理特性（压缩性、成型性、堆比重g/cm3）对特钢生产起到至关重要的作用。三、铁磷还原法概述1、什么是铁磷？铁鳞又称氧化铁皮、氧化皮。在钢材加热和轧制过程中，由于表面受到氧化而形成氧化铁层，剥落下来的鱼鳞状物。铁鳞可用作氧化剂和制铁粉的原料。轧钢氧化铁磷是钢材在加热炉中加热后在轧制过程中，其表面氧化层自行脱落而产生的。2、为什么用氧化铁磷？有什么注意事项？还原海绵铁可采用热轧沸腾钢氧化铁磷作原料，因为沸腾钢氧化铁磷中的TFe、C、S、P化学成分含量，能满足还原海绵铁生产的技术要求。在还原海绵铁中最好不要以高碳钢或合金钢氧化铁磷为原料。3、什么是铁磷还原法？有哪些类型？铁鳞还原法就是以铁鳞为原料的直接还原法生产工艺。铁鳞还原法生产过程可分为粗还原与精还原。在粗还原过程中，铁氧化物被还原，铁粉颗粒烧结与渗碳。增高还原温度或延长保温时间皆有利于铁氧化物还原、铁粉颗粒烧结，但会生产部分渗碳。鉴于在精还原过程中脱碳困难，在粗还原过程中，控制铁氧化物还原到未渗碳的程度是必要的。还原温度约为1100°C。粗还原得到的海绵铁的含铁量＞95%，含碳量＜0.5%。随后，在精还原过程中，将粗还原的海绵铁粉碎到小于100目，于氨分解气氛或纯氢中，在800——1000C的温度下进行精还原，即退火与脱碳。在精还原过程中，轻微烧结的铁粉块，经粉碎、筛分、调整粒度，即制成最终产品——铁粉。精还原铁粉含铁量＞98%。四、回转窑直接还原法概述1、什么是回转窑直接还原法？回转窑直接还原法是以连续转动的回转窑作反应器，以固体碳作还原剂，通过固相还原反应把铁矿石炼成铁的直接还原炼铁方法。生产炼钢海绵铁的主要方法有SL/RN法、CODIR法、DRC、TDR、ACCAR等。2、回转窑直接还原法工艺简介回转窑直接还原是在950〜1100C进行的固相碳还原反应，窑内料层薄，有相当大的自由空间，气流能不受阻碍的自由逸出，窑尾温度较高，有利于含铁多元共生矿实现选择性还原和气化温度低的元素和氧化物以气态排出，然后加以回收，实现资源综合利用。由于还原温度较低，矿石中的脉石都保留在产品里，未能充分渗碳。由于还原失氧形成大量微气孔，产品的微观类似海绵，故也称海绵铁。3、回转窑直接还原法工艺流程回转窑法工艺流程，一般如下图所示。回转窑是与水平稍呈倾斜放置在几组支撑托轮上、内衬耐火材料可连续旋转的筒形高温反应器。作业时，将一定粒度的铁矿石（块矿、球闭矿）、部分还原煤（包括返回炭）和脱硫剂按比例连续从窑加料端（尾端）加入，随着窑体转动（0.5〜1.2r/min），物料受摩擦力被带起一定高度并因重力作用翻滚落下，同时向窑排料端（低端）前移一小距离。在窑排料端还设有还原煤喷送装疆，靠高压空气将适宜粒度的还原煤送入窑内，调节喷送空气量能有效地控制喷入距离和分布。窑内物料加热和反应热由排料端和沿窑长装设的伸入窑内的供风管送入空气（一次风和二次风）,燃烧窑内还原煤释放的挥发分、还原反应生成的CO和碳提供。如热量不足，可在窑头增设煤粉烧嘴补充。物料在前移过程中逐渐被逆向的热气流加热，完成干燥、预热、碳酸盐分解、脱硫、铁氧化物（或其他元素）还原和渗碳反应等。调节各风管供风量、...
