数控机床考试题及答案VIP专享VIP免费

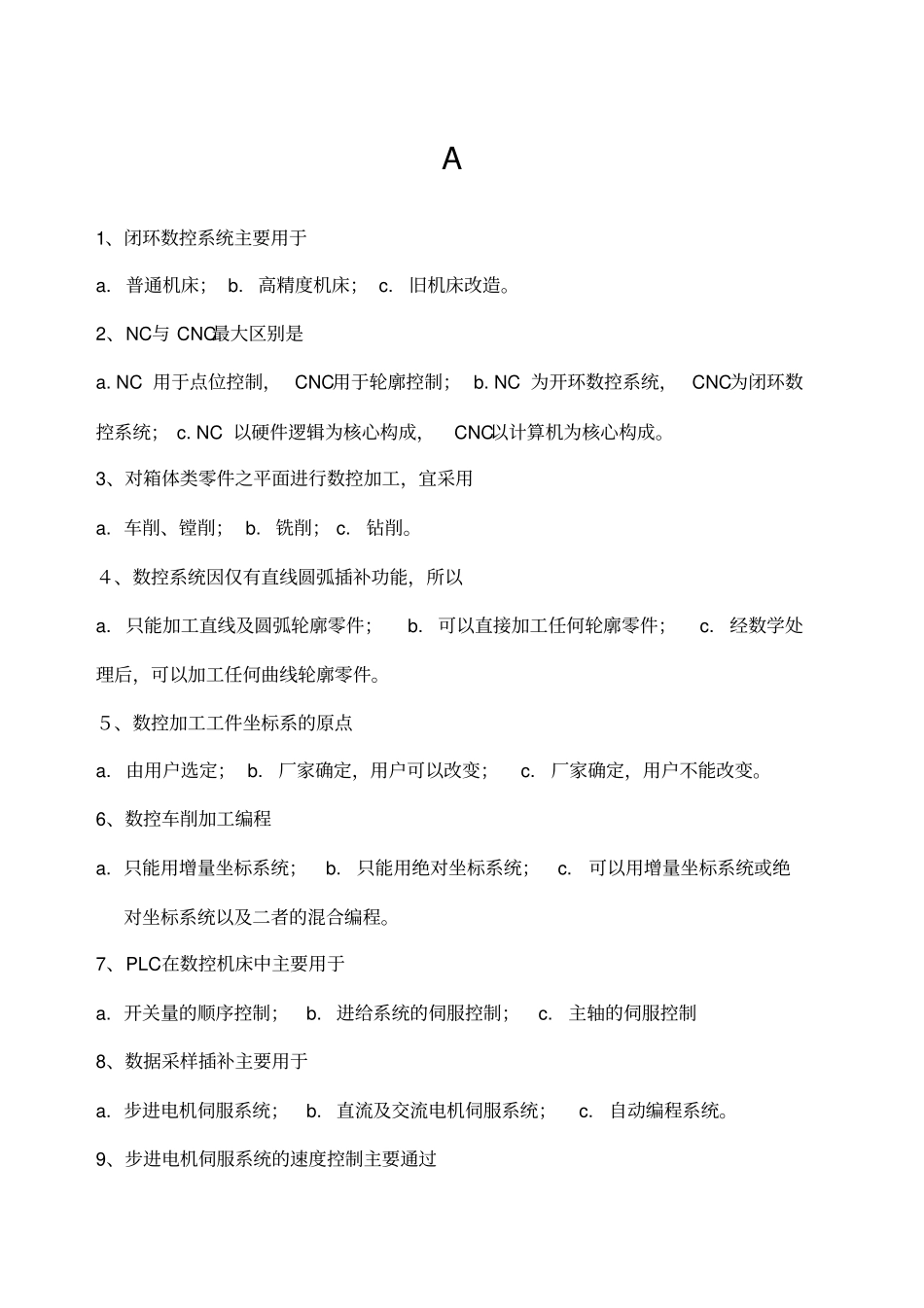

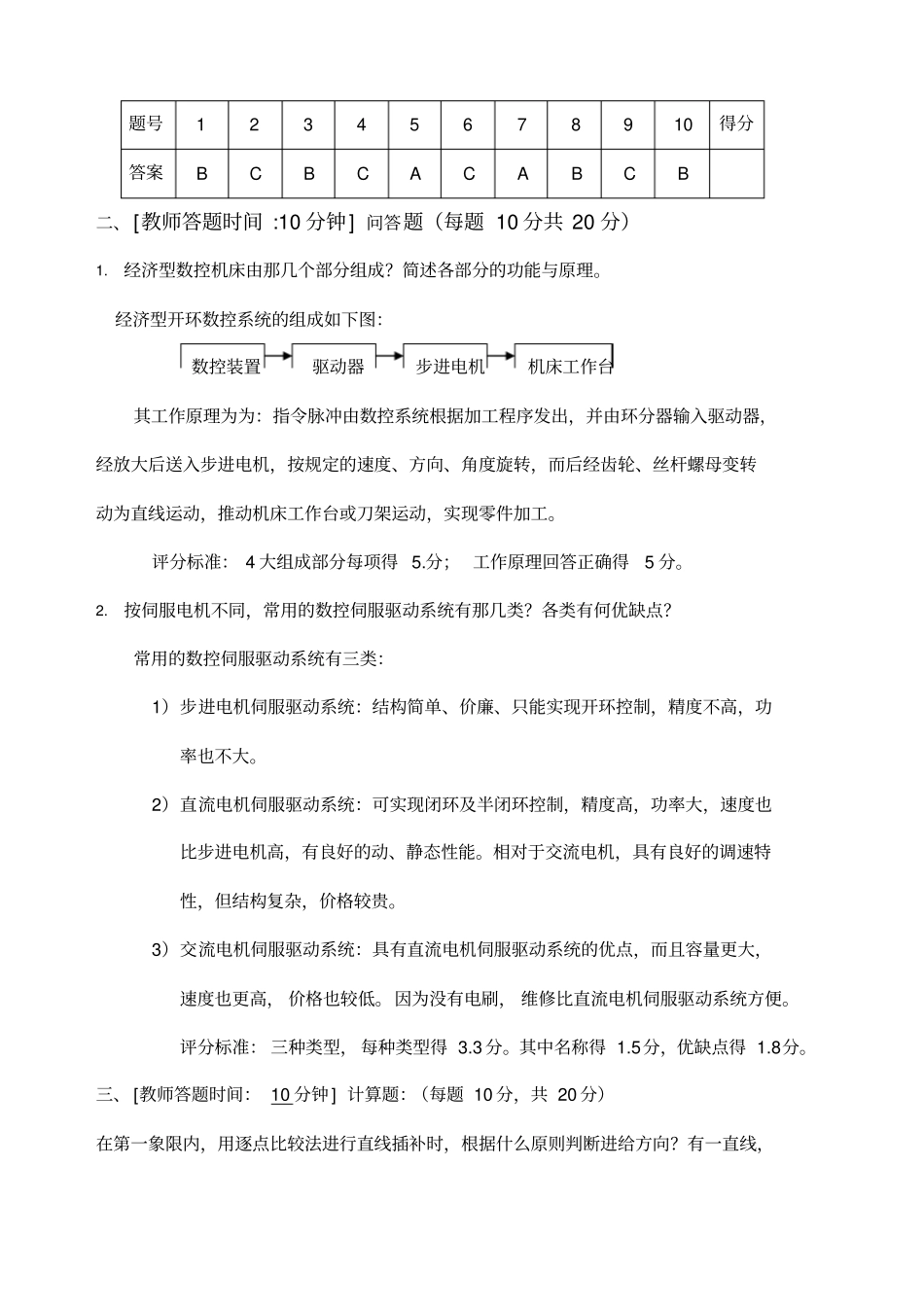

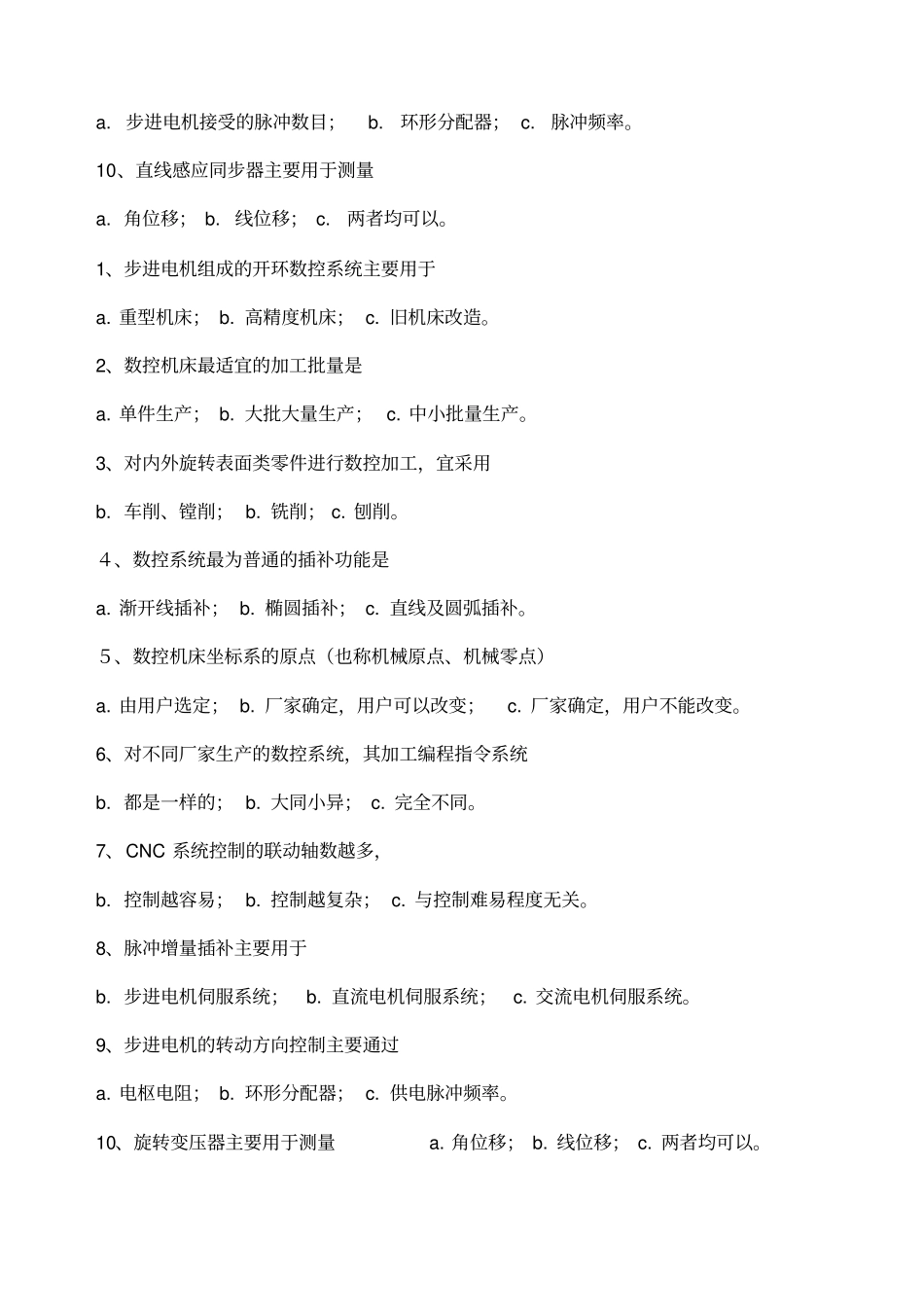

A1、闭环数控系统主要用于a.普通机床；b.高精度机床；c.旧机床改造。2、NC与CNC最大区别是a.NC用于点位控制，CNC用于轮廓控制；b.NC为开环数控系统，CNC为闭环数控系统；c.NC以硬件逻辑为核心构成，CNC以计算机为核心构成。3、对箱体类零件之平面进行数控加工，宜采用a.车削、镗削；b.铣削；c.钻削。４、数控系统因仅有直线圆弧插补功能，所以a.只能加工直线及圆弧轮廓零件；b.可以直接加工任何轮廓零件；c.经数学处理后，可以加工任何曲线轮廓零件。５、数控加工工件坐标系的原点a.由用户选定；b.厂家确定，用户可以改变；c.厂家确定，用户不能改变。6、数控车削加工编程a.只能用增量坐标系统；b.只能用绝对坐标系统；c.可以用增量坐标系统或绝对坐标系统以及二者的混合编程。7、PLC在数控机床中主要用于a.开关量的顺序控制；b.进给系统的伺服控制；c.主轴的伺服控制8、数据采样插补主要用于a.步进电机伺服系统；b.直流及交流电机伺服系统；c.自动编程系统。9、步进电机伺服系统的速度控制主要通过a.步进电机接受的脉冲数目；b.环形分配器；c.脉冲频率。10、直线感应同步器主要用于测量a.角位移；b.线位移；c.两者均可以。1、步进电机组成的开环数控系统主要用于a.重型机床；b.高精度机床；c.旧机床改造。2、数控机床最适宜的加工批量是a.单件生产；b.大批大量生产；c.中小批量生产。3、对内外旋转表面类零件进行数控加工，宜采用b.车削、镗削；b.铣削；c.刨削。４、数控系统最为普通的插补功能是a.渐开线插补；b.椭圆插补；c.直线及圆弧插补。５、数控机床坐标系的原点（也称机械原点、机械零点）a.由用户选定；b.厂家确定，用户可以改变；c.厂家确定，用户不能改变。6、对不同厂家生产的数控系统，其加工编程指令系统b.都是一样的；b.大同小异；c.完全不同。7、CNC系统控制的联动轴数越多，b.控制越容易；b.控制越复杂；c.与控制难易程度无关。8、脉冲增量插补主要用于b.步进电机伺服系统；b.直流电机伺服系统；c.交流电机伺服系统。9、步进电机的转动方向控制主要通过a.电枢电阻；b.环形分配器；c.供电脉冲频率。10、旋转变压器主要用于测量a.角位移；b.线位移；c.两者均可以。题号12345678910得分答案BCBCACABCB二、[教师答题时间:10分钟]问答题（每题10分共20分）1.经济型数控机床由那几个部分组成？简述各部分的功能与原理。经济型开环数控系统的组成如下图：数控装置驱动器步进电机机床工作台其工作原理为为：指令脉冲由数控系统根据加工程序发出，并由环分器输入驱动器，经放大后送入步进电机，按规定的速度、方向、角度旋转，而后经齿轮、丝杆螺母变转动为直线运动，推动机床工作台或刀架运动，实现零件加工。评分标准：4大组成部分每项得5.分；工作原理回答正确得5分。2.按伺服电机不同，常用的数控伺服驱动系统有那几类？各类有何优缺点？常用的数控伺服驱动系统有三类：1）步进电机伺服驱动系统：结构简单、价廉、只能实现开环控制，精度不高，功率也不大。2）直流电机伺服驱动系统：可实现闭环及半闭环控制，精度高，功率大，速度也比步进电机高，有良好的动、静态性能。相对于交流电机，具有良好的调速特性，但结构复杂，价格较贵。3）交流电机伺服驱动系统：具有直流电机伺服驱动系统的优点，而且容量更大，速度也更高，价格也较低。因为没有电刷，维修比直流电机伺服驱动系统方便。评分标准：三种类型，每种类型得3.3分。其中名称得1.5分，优缺点得1.8分。三、[教师答题时间：10分钟]计算题：（每题10分，共20分）在第一象限内，用逐点比较法进行直线插补时，根据什么原则判断进给方向？有一直线，起点坐标A(0,0),终点坐标(5,8)。试绘出插补轨迹图。主要依据原则为动点相对于直线的位置：1）当动点在直线上方时，向+X方向移动；2）当动点在直线下方时，向+Y方向移动；3）当动点在直线上时，向+X方向移动。插补轨迹图如下：YX椭圆曲线如何实现数控加工？有一椭圆，其方程为：x2/82+y2/42=1.现要顺时针加工第一象限内之曲线段，起点为A(0,4)，终点为E(8,0)。试按等间距法求出该段上节点坐标（X轴上的间距为△x=2）一般的数控系统无非圆曲线插补功能，不能加工。只得...
