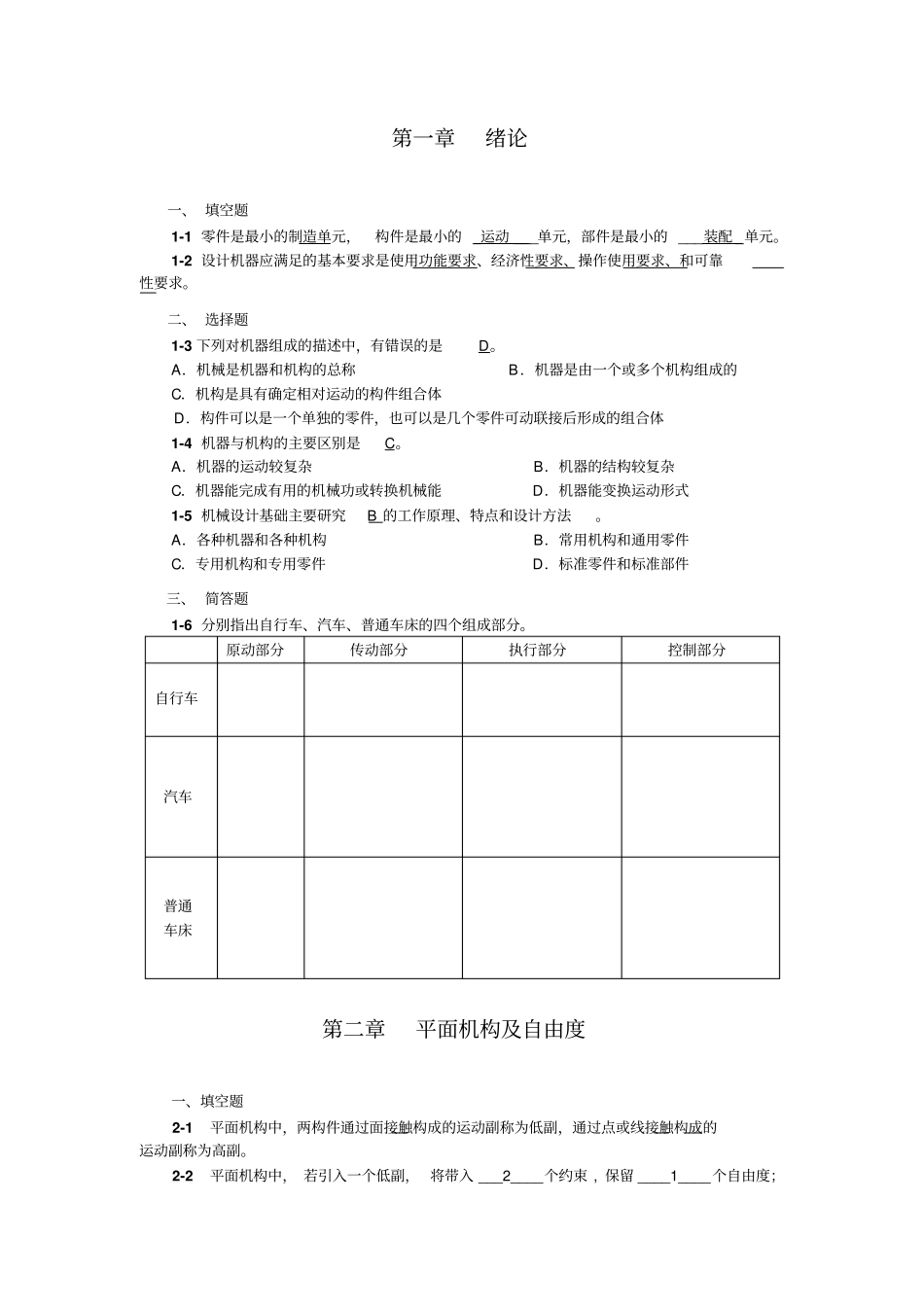

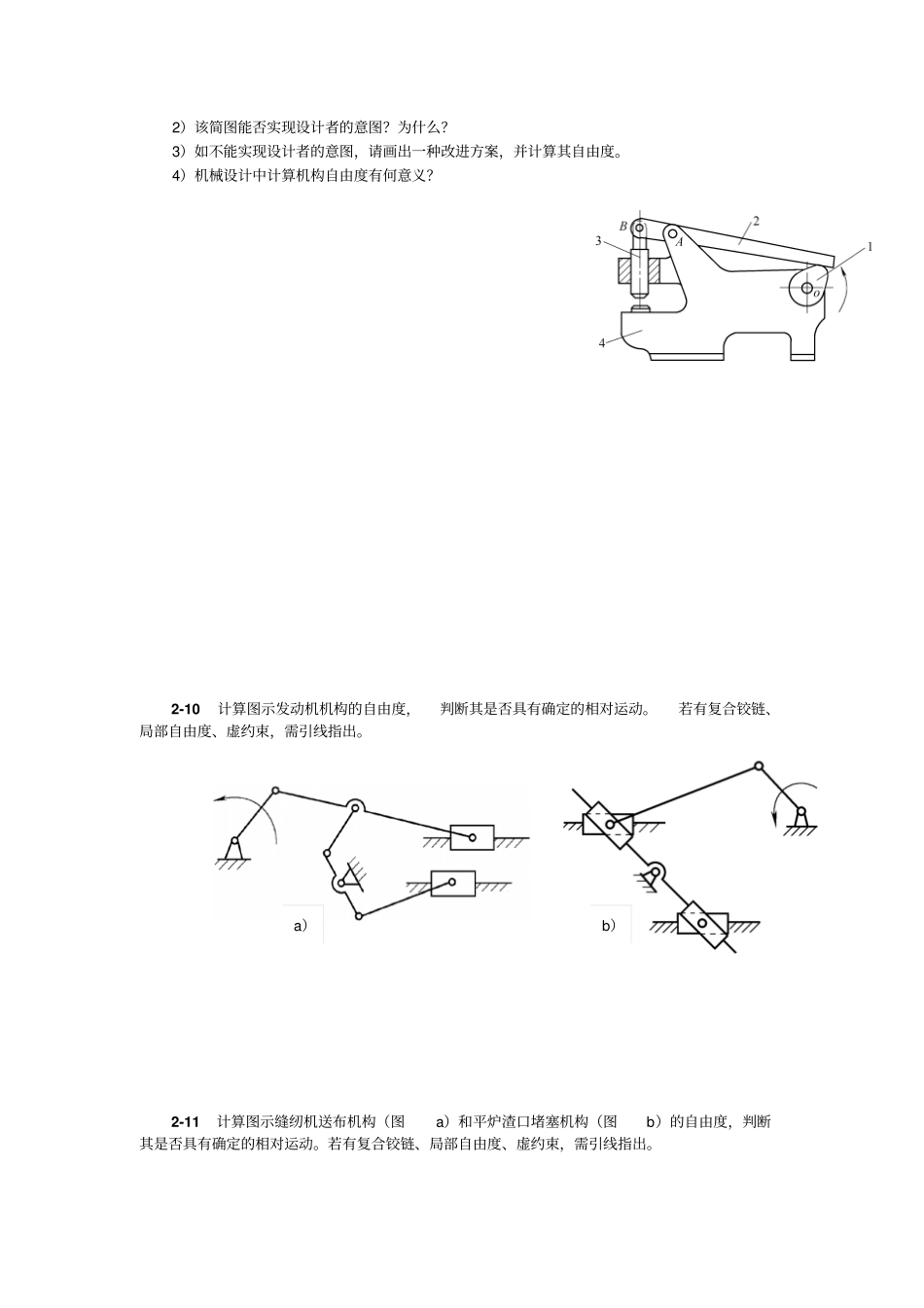

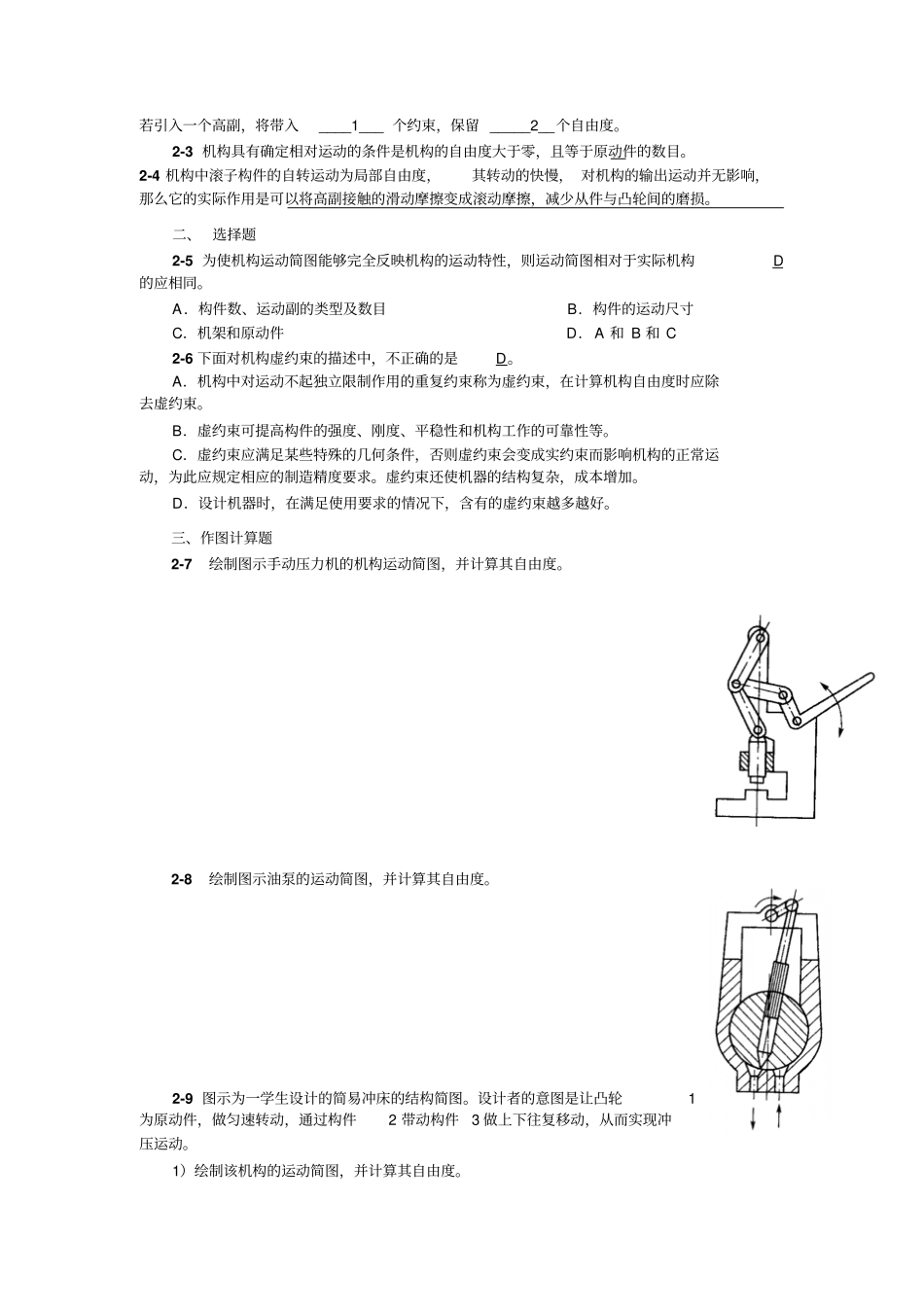

第一章绪论一、填空题1-1零件是最小的制造单元，构件是最小的_运动___单元，部件是最小的___装配_单元。1-2设计机器应满足的基本要求是使用功能要求、经济性要求、操作使用要求、和可靠性要求。二、选择题1-3下列对机器组成的描述中，有错误的是D。A．机械是机器和机构的总称B．机器是由一个或多个机构组成的C．机构是具有确定相对运动的构件组合体D．构件可以是一个单独的零件，也可以是几个零件可动联接后形成的组合体1-4机器与机构的主要区别是C。A．机器的运动较复杂B．机器的结构较复杂C．机器能完成有用的机械功或转换机械能D．机器能变换运动形式1-5机械设计基础主要研究B的工作原理、特点和设计方法。A．各种机器和各种机构B．常用机构和通用零件C．专用机构和专用零件D．标准零件和标准部件三、简答题1-6分别指出自行车、汽车、普通车床的四个组成部分。原动部分传动部分执行部分控制部分自行车汽车普通车床第二章平面机构及自由度一、填空题2-1平面机构中，两构件通过面接触构成的运动副称为低副，通过点或线接触构成的运动副称为高副。2-2平面机构中，若引入一个低副，将带入___2____个约束,保留____1____个自由度；若引入一个高副，将带入____1___个约束，保留_____2__个自由度。2-3机构具有确定相对运动的条件是机构的自由度大于零，且等于原动件的数目。2-4机构中滚子构件的自转运动为局部自由度，其转动的快慢，对机构的输出运动并无影响，那么它的实际作用是可以将高副接触的滑动摩擦变成滚动摩擦，减少从件与凸轮间的磨损。二、选择题2-5为使机构运动简图能够完全反映机构的运动特性，则运动简图相对于实际机构D的应相同。A．构件数、运动副的类型及数目B．构件的运动尺寸C．机架和原动件D．A和B和C2-6下面对机构虚约束的描述中，不正确的是D。A．机构中对运动不起独立限制作用的重复约束称为虚约束，在计算机构自由度时应除去虚约束。B．虚约束可提高构件的强度、刚度、平稳性和机构工作的可靠性等。C．虚约束应满足某些特殊的几何条件，否则虚约束会变成实约束而影响机构的正常运动，为此应规定相应的制造精度要求。虚约束还使机器的结构复杂，成本增加。D．设计机器时，在满足使用要求的情况下，含有的虚约束越多越好。三、作图计算题2-7绘制图示手动压力机的机构运动简图，并计算其自由度。2-8绘制图示油泵的运动简图，并计算其自由度。2-9图示为一学生设计的简易冲床的结构简图。设计者的意图是让凸轮1为原动件，做匀速转动，通过构件2带动构件3做上下往复移动，从而实现冲压运动。1）绘制该机构的运动简图，并计算其自由度。2）该简图能否实现设计者的意图？为什么？3）如不能实现设计者的意图，请画出一种改进方案，并计算其自由度。4）机械设计中计算机构自由度有何意义？2-10计算图示发动机机构的自由度，判断其是否具有确定的相对运动。若有复合铰链、局部自由度、虚约束，需引线指出。2-11计算图示缝纫机送布机构（图a）和平炉渣口堵塞机构（图b）的自由度，判断其是否具有确定的相对运动。若有复合铰链、局部自由度、虚约束，需引线指出。a）b）2-12计算图示冲压机构（图a）和椭圆机构（图b）的自由度，判断其是否具有确定的相对运动。若有复合铰链、局部自由度、虚约束，需引线指出。2-13计算图示压力机机构（图a）和行星轮系机构（图b）的自由度，判断其是否具有确定的相对运动。若有复合铰链、局部自由度、虚约束，需引线指出。平面连杆机构a）b）a）b）a）b）一、填空题3-1图示铰链四杆机构中：1）当构件AD为机架时，其为曲柄摇杆机构。2）当构件AB为机架时，其为双曲柄机构。3）当构件BC为机架时，其为曲柄摇杆机构。4）当构件CD为机架时，其为双摇杆机构。5）要使此机构成为以AB为曲柄的曲柄摇杆机构，则AB长度的允许变动范围为________0_<__AB___<45。6）将AD的长度改为80，其余杆长不变，则当四个构件分别为机架时所得机构均为双摇杆机构。3-2在平面四杆机构中，若机构的极位夹角θ大于零，则其具有急回特性。具有急回特性的四杆机构有曲柄机构、偏置曲柄滑块机构和摆动导杆机构等。3-3牛头刨床利用急回特性的意义是缩短非工作时间提高生产效...
