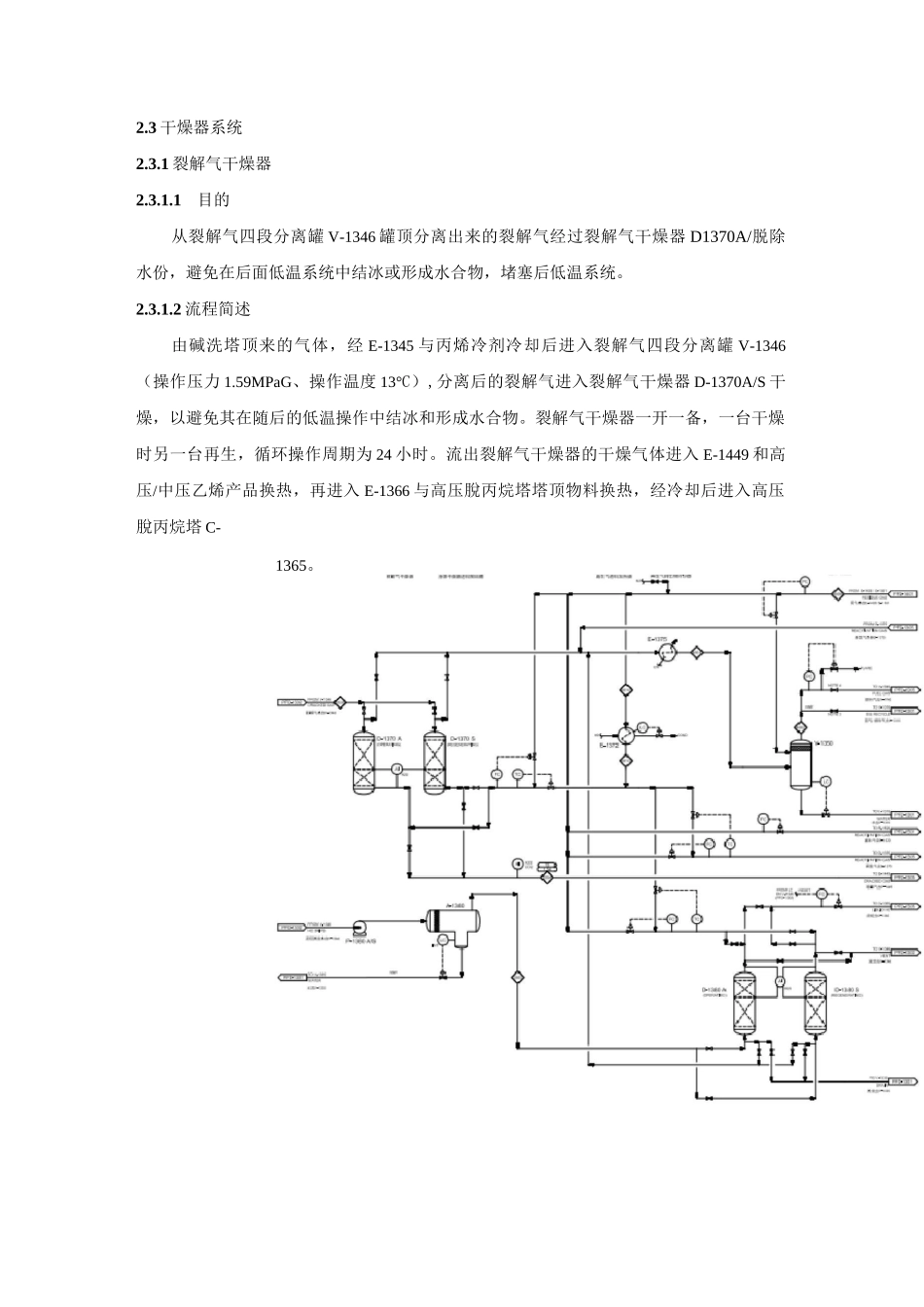

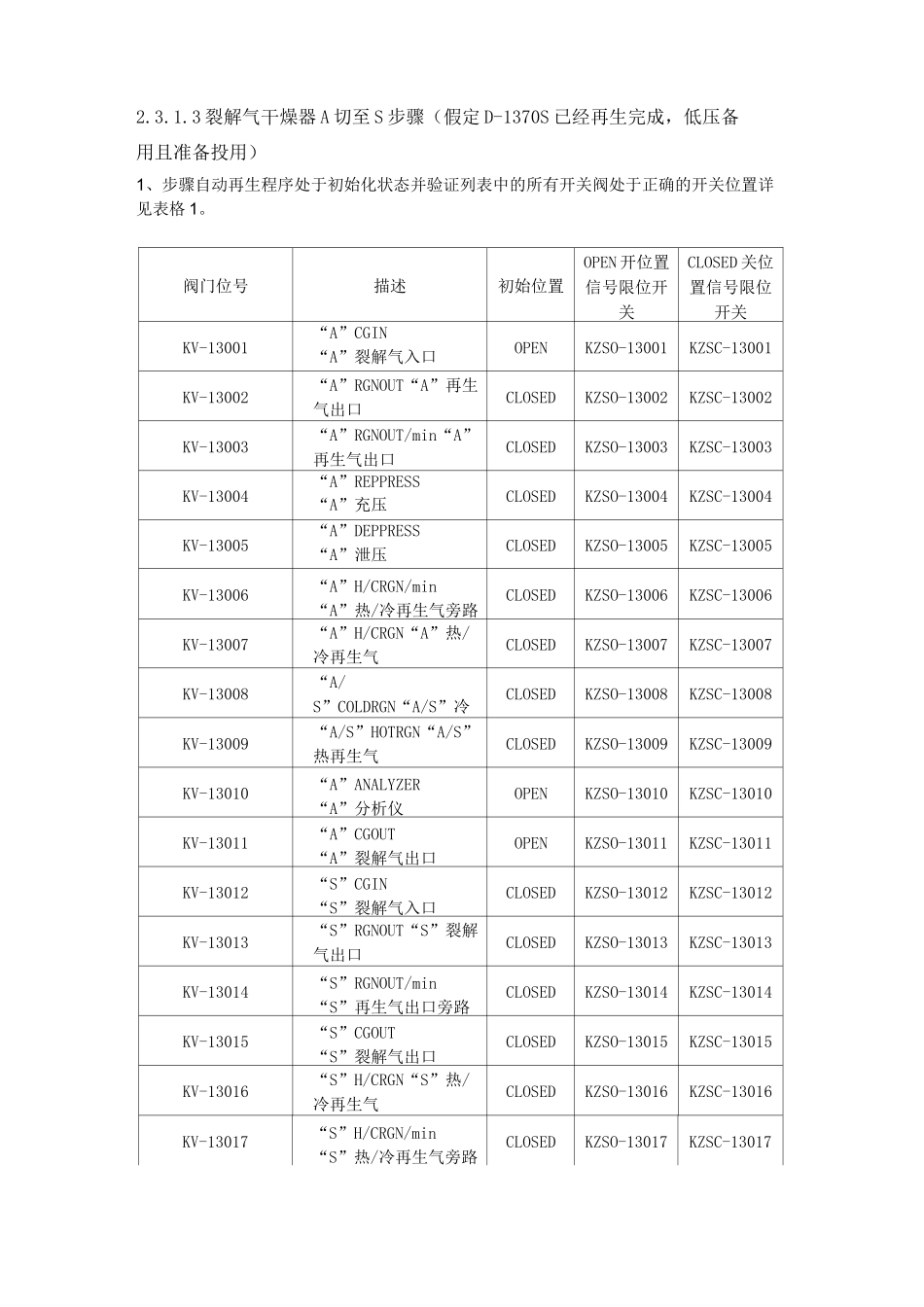

2.3干燥器系统2.3.1裂解气干燥器2.3.1.1目的从裂解气四段分离罐V-1346罐顶分离出来的裂解气经过裂解气干燥器D1370A/脱除水份,避免在后面低温系统中结冰或形成水合物,堵塞后低温系统。2.3.1.2流程简述由碱洗塔顶来的气体,经E-1345与丙烯冷剂冷却后进入裂解气四段分离罐V-1346(操作压力1.59MPaG、操作温度13°C),分离后的裂解气进入裂解气干燥器D-1370A/S干燥,以避免其在随后的低温操作中结冰和形成水合物。裂解气干燥器一开一备,一台干燥时另一台再生,循环操作周期为24小时。流出裂解气干燥器的干燥气体进入E-1449和高压/中压乙烯产品换热,再进入E-1366与高压脫丙烷塔塔顶物料换热,经冷却后进入高压脫丙烷塔C-1365。2.3.1.3裂解气干燥器A切至S步骤(假定D-1370S已经再生完成,低压备用且准备投用)1、步骤自动再生程序处于初始化状态并验证列表中的所有开关阀处于正确的开关位置详见表格1。阀门位号描述初始位置OPEN开位置信号限位开关CLOSED关位置信号限位开关KV-13001“A”CGIN“A”裂解气入口OPENKZSO-13001KZSC-13001KV-13002“A”RGNOUT“A”再生气出口CLOSEDKZSO-13002KZSC-13002KV-13003“A”RGNOUT/min“A”再生气出口CLOSEDKZSO-13003KZSC-13003KV-13004“A”REPPRESS“A”充压CLOSEDKZSO-13004KZSC-13004KV-13005“A”DEPPRESS“A”泄压CLOSEDKZSO-13005KZSC-13005KV-13006“A”H/CRGN/min“A”热/冷再生气旁路CLOSEDKZSO-13006KZSC-13006KV-13007“A”H/CRGN“A”热/冷再生气CLOSEDKZSO-13007KZSC-13007KV-13008“A/S”COLDRGN“A/S”冷CLOSEDKZSO-13008KZSC-13008KV-13009“A/S”HOTRGN“A/S”热再生气CLOSEDKZSO-13009KZSC-13009KV-13010“A”ANALYZER“A”分析仪OPENKZSO-13010KZSC-13010KV-13011“A”CGOUT“A”裂解气出口OPENKZSO-13011KZSC-13011KV-13012“S”CGIN“S”裂解气入口CLOSEDKZSO-13012KZSC-13012KV-13013“S”RGNOUT“S”裂解气出口CLOSEDKZSO-13013KZSC-13013KV-13014“S”RGNOUT/min“S”再生气出口旁路CLOSEDKZSO-13014KZSC-13014KV-13015“S”CGOUT“S”裂解气出口CLOSEDKZSO-13015KZSC-13015KV-13016“S”H/CRGN“S”热/冷再生气CLOSEDKZSO-13016KZSC-13016KV-13017“S”H/CRGN/min“S”热/冷再生气旁路CLOSEDKZSO-13017KZSC-13017KV-13018“S”REPRESS“S”充压CLOSEDKZSO-13018KZSC-13018KV-13019“S”DEPRESS“S”泄压OPENKZSO-13019KZSC-13019KV-13020“A”ANALYZER“A”分析仪CLOSEDKZSO-13020KZSC-13020说明:如果在规定时间内通过阀位开关不能确定阀门的状态,自控程序将停止;等待操作员确认并转入下一步。2、关闭D-1370S泄压阀KV-13019并且通过阀位开关KZSC-13019验证全关。3、通过打开D-1370S工艺出口旁路阀KV-13018为干燥器充压,且通过阀位开关KZSO-13018验证全开。4、程序确认D-1370S的压力PI-13019与D-1370A的压力PI-13018的偏差在0.07Mpa之内。5、D-1370S裂解气出口电动阀KV-13015打开,通过阀位开关KZSO-13015验证全开。6、KV-13018(旁路D-13070S裂解气出口电动阀)关闭,通过阀位开关KZSC-13018验证全关。7、D-1370S裂解气入口电动阀KV-13012打开约25%开度。阀门从全关到25%的开度行程时间为38秒。KV-13012达到25%开度的行程时间(例如:38秒)将在开车时间确定。此时两台裂解气干燥器处于并行工作状态。8、D-1370S出口温度TI-13043与D-1370A出口温度TI-13037的偏差应确认在5°C之内。如果在允许时间内出口温度不能达到要求,自控程序停止,等待操作员手动确认并转入下一步。9、分析取样点从D-1370A切换到D-1370S。D-1370A的分析取样阀门KV-13010关闭,D-1370S的分析取样阀门KV-13020打开。阀门通过阀位开关KZSO-13020验证全开。10、D-1370S裂解气入口电动阀,KV-13012打到全开位置,通过阀位开关KZSO-13012验证全开。11、D-1370A裂解气入口电动阀,KV-13001关闭,通过阀位开关KZSC-13001验证全关。此关闭过程中,应观察压力PI-13019,确认干燥器没有被堵塞。如果D-1370S入口压力大于或等于2.05MPaG,则KV-13001将自动重新打开,同时自控程序停止,等待操作员手动确认并转入下一步。12、D-1370A裂解气出口电动阀,KV-...
