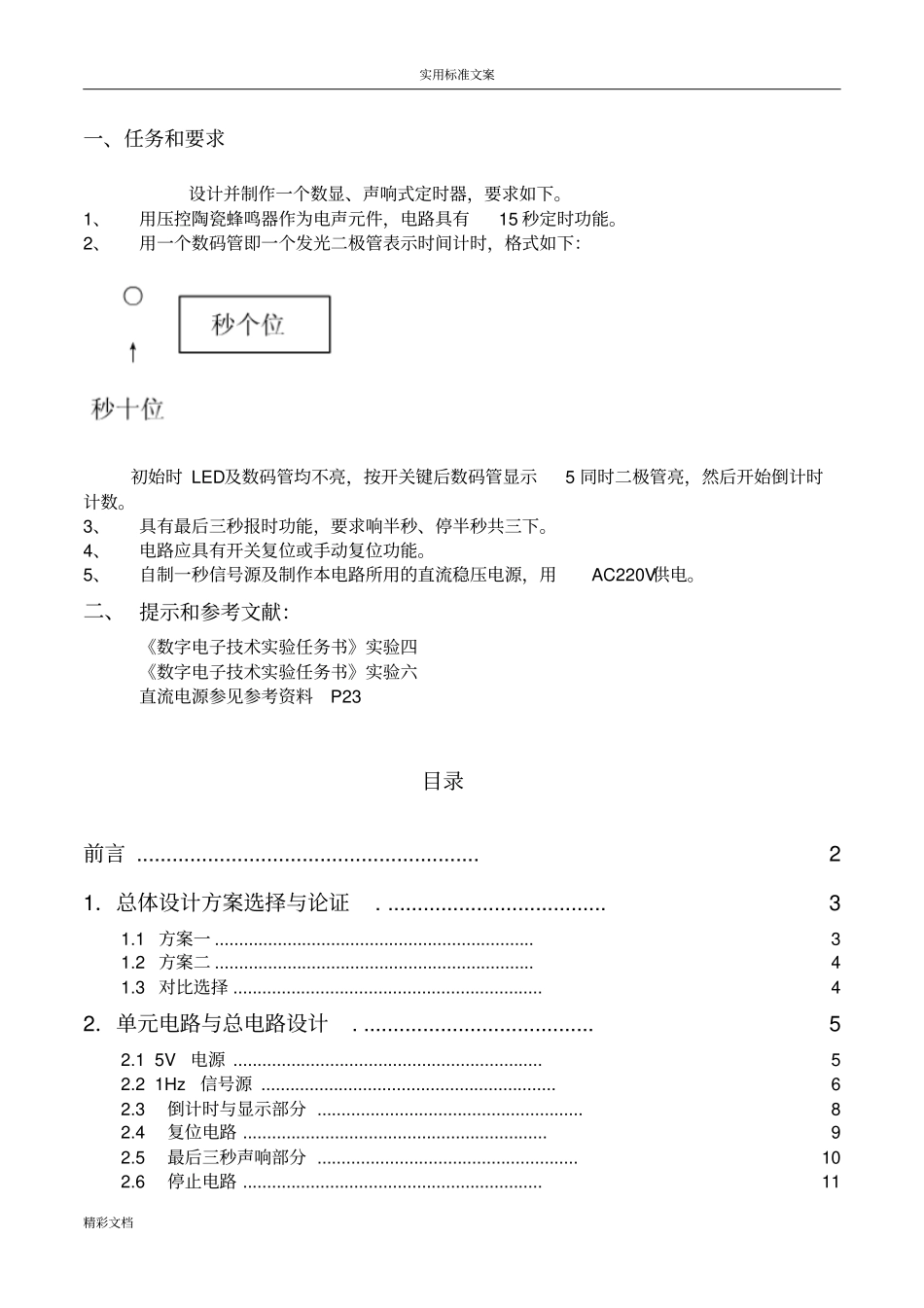

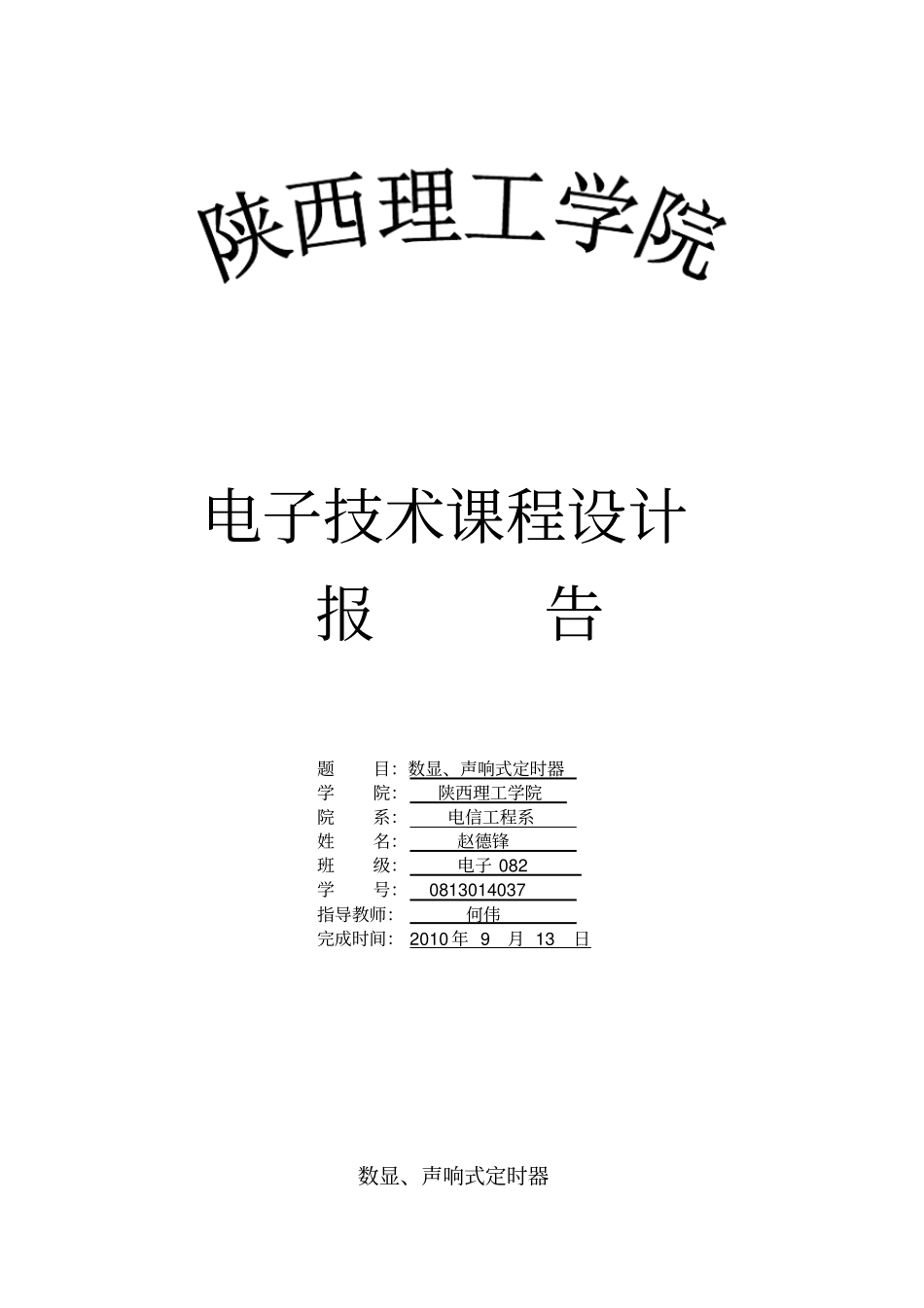

电子技术课程设计报告题目：数显、声响式定时器学院：陕西理工学院院系：电信工程系姓名：赵德锋班级：电子082学号：0813014037指导教师：何伟完成时间：2010年9月13日数显、声响式定时器实用标准文案精彩文档一、任务和要求设计并制作一个数显、声响式定时器，要求如下。1、用压控陶瓷蜂鸣器作为电声元件，电路具有15秒定时功能。2、用一个数码管即一个发光二极管表示时间计时，格式如下：初始时LED及数码管均不亮，按开关键后数码管显示5同时二极管亮，然后开始倒计时计数。3、具有最后三秒报时功能，要求响半秒、停半秒共三下。4、电路应具有开关复位或手动复位功能。5、自制一秒信号源及制作本电路所用的直流稳压电源，用AC220V供电。二、提示和参考文献：《数字电子技术实验任务书》实验四《数字电子技术实验任务书》实验六直流电源参见参考资料P23目录前言..........................................................21．总体设计方案选择与论证......................................31.1方案一..................................................................31.2方案二..................................................................41.3对比选择................................................................42．单元电路与总电路设计........................................52.15V电源................................................................52.21Hz信号源.............................................................62.3倒计时与显示部分.......................................................82.4复位电路...............................................................92.5最后三秒声响部分......................................................102.6停止电路..............................................................11实用标准文案精彩文档2.7总体电路..............................................................123.仿真调试...................................................133.1软件介绍：............................................................133.2具体调试...............................................................144.实验装调...................................................154.1方法与步骤.............................................................154.2故障及其处理...........................................................154.3总结和体会.............................................................15附1.元器件清单...............................错误！未定义书签。附2.集成电路芯片管脚图.......................错误！未定义书签。附3.总体电路图...............................错误！未定义书签。前言在我们的生活当中时常会见到这样一种电子设备他不但会倒计时，而且还会发出声响来提醒你，其实这当中的重要部分就是数显、声响式定时器。在许多场合中都会见到它的身影，现在各种各样的倒计时牌随处可见，这些设备虽然在外形上各有特色，但究其功能都是实现倒计时以及在计时快停止时对人们的提示，所以对这些设备的研究与了解对我们来说还是非常有必要的，再加上它里面所涉及的内容绝大多数都和我们所学习的数字电路基础技术这门专业基础课有关，因此此次倒计时计数器设计对于我们来说是一个锻炼实际应用能力以及将理实用标准文案精彩文档论与实践相结合的绝好机会。此次的课程设计主要针对我们在学习数字电子技术之后，如何将理论与实际应用结合起来进行综合设计以培养我们独立分析、思考与解决实际问题的能力以及如何将所学的课程运用于实践中。1．总体设计方案选择与论证1．1方案一如图1.1所示，信号直接由555定时器产生（频率1HZ，占空比0.5），由74LS192主控倒计数，JK触发器控制LED和74LS192的复位，三态门控制计数停止。实用标准文案精彩文档1.2方案二如图1.2所示，信号先由555定时器产生频率为10HZ的矩形脉冲，再经过十分频，输出...
