整体式屋面施工工艺VIP免费

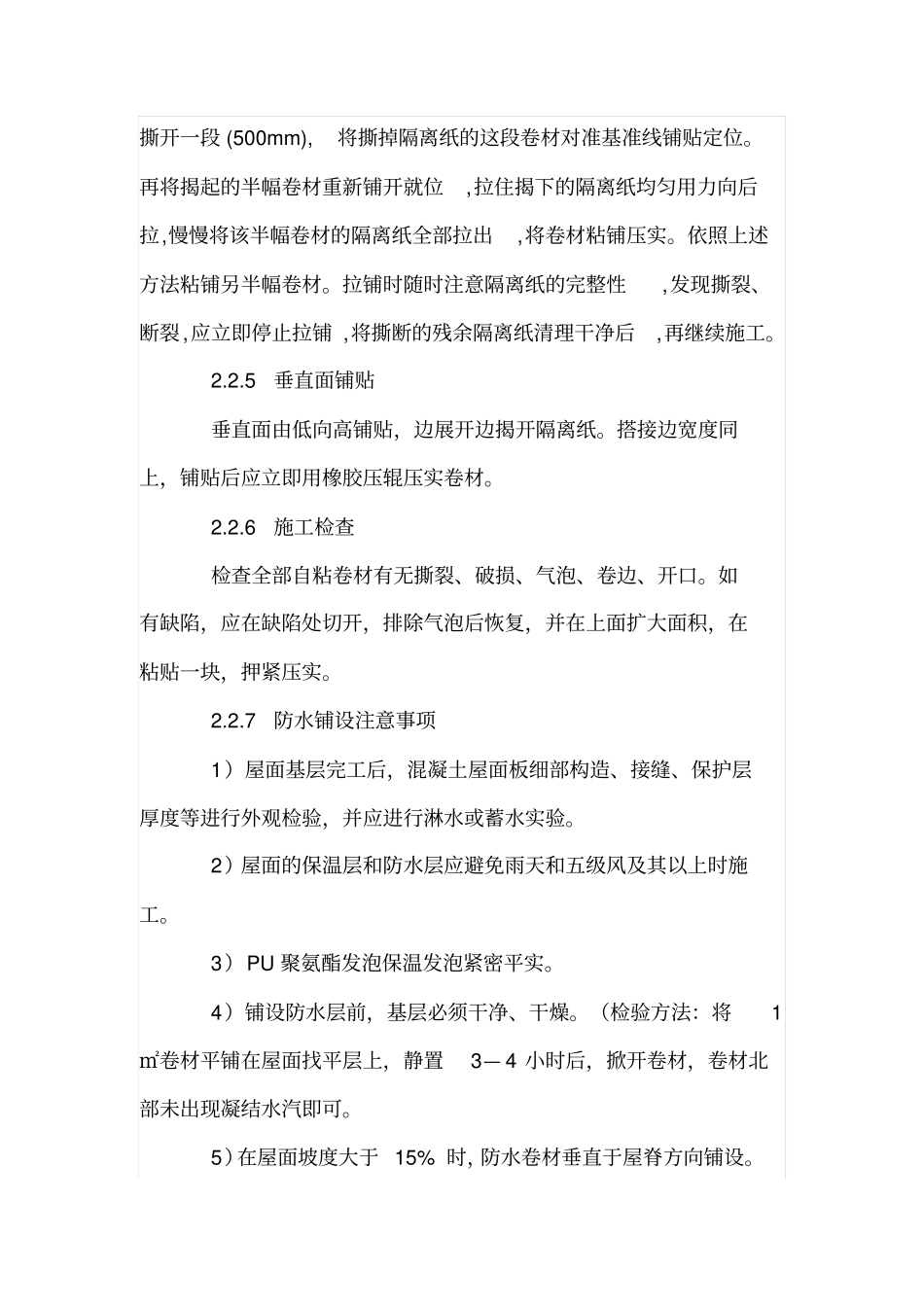

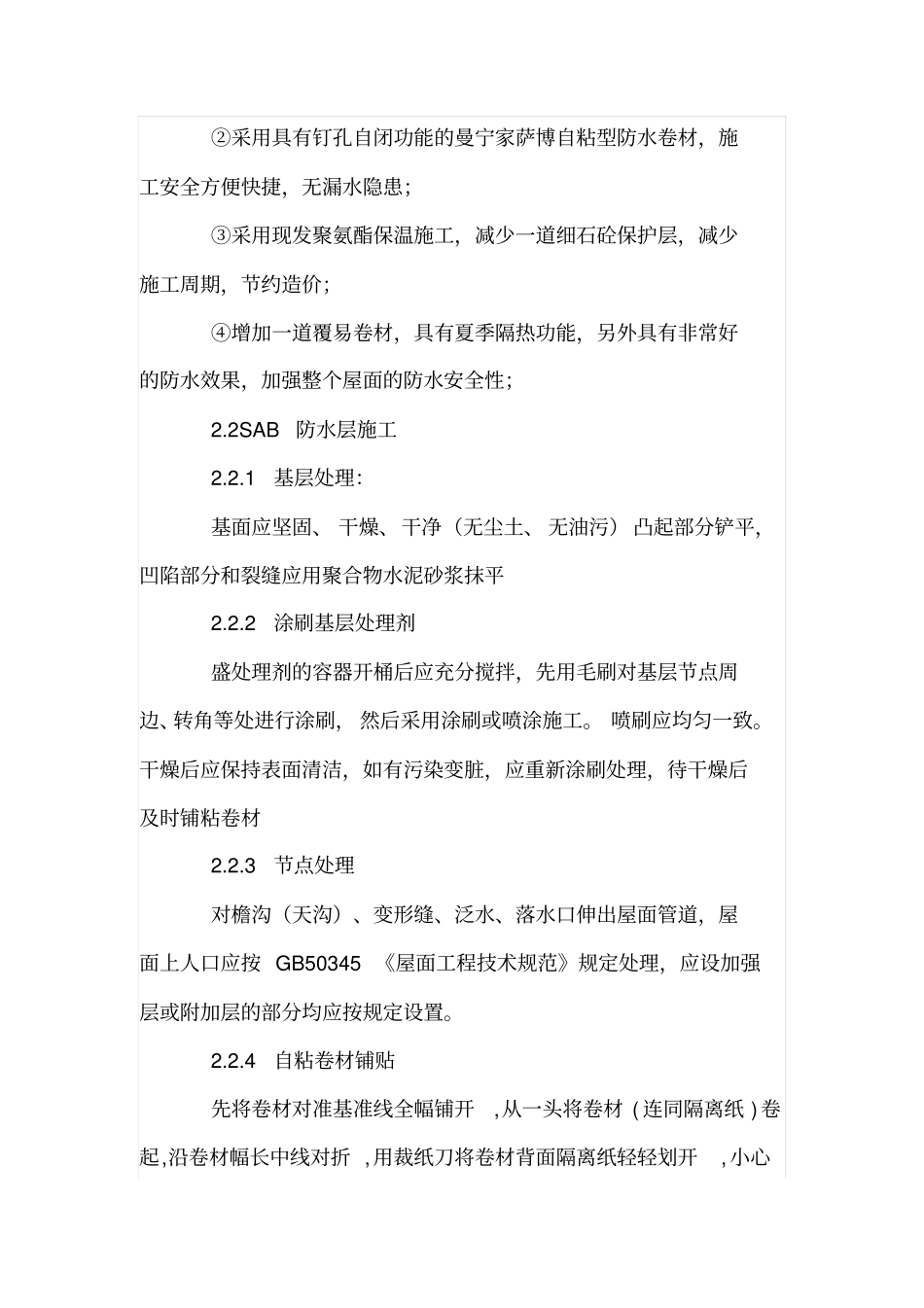

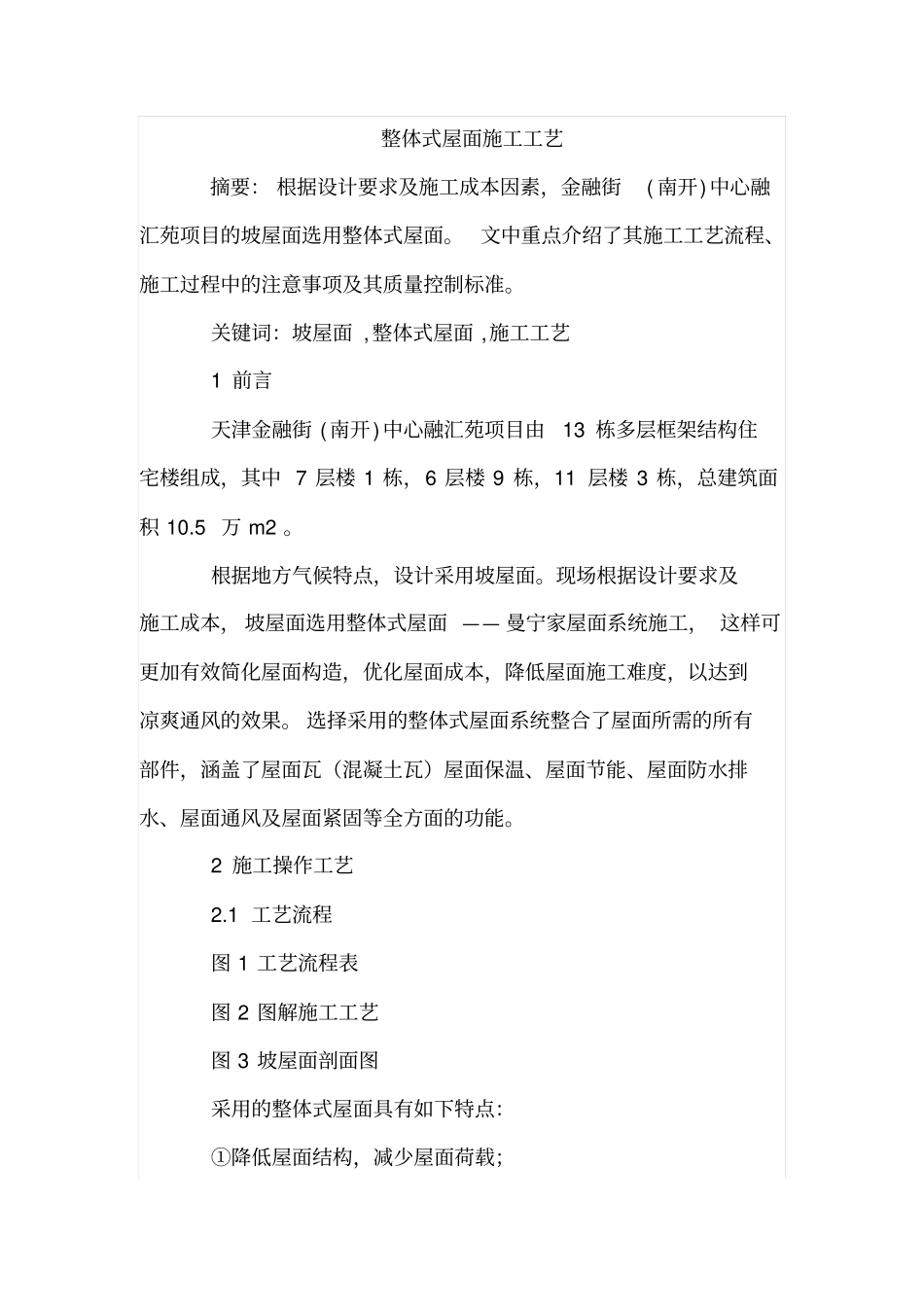

整体式屋面施工工艺摘要：根据设计要求及施工成本因素，金融街(南开)中心融汇苑项目的坡屋面选用整体式屋面。文中重点介绍了其施工工艺流程、施工过程中的注意事项及其质量控制标准。关键词：坡屋面,整体式屋面,施工工艺1前言天津金融街(南开)中心融汇苑项目由13栋多层框架结构住宅楼组成，其中7层楼1栋，6层楼9栋，11层楼3栋，总建筑面积10.5万m2。根据地方气候特点，设计采用坡屋面。现场根据设计要求及施工成本，坡屋面选用整体式屋面——曼宁家屋面系统施工，这样可更加有效简化屋面构造，优化屋面成本，降低屋面施工难度，以达到凉爽通风的效果。选择采用的整体式屋面系统整合了屋面所需的所有部件，涵盖了屋面瓦（混凝土瓦）屋面保温、屋面节能、屋面防水排水、屋面通风及屋面紧固等全方面的功能。2施工操作工艺2.1工艺流程图1工艺流程表图2图解施工工艺图3坡屋面剖面图采用的整体式屋面具有如下特点：①降低屋面结构，减少屋面荷载；②采用具有钉孔自闭功能的曼宁家萨博自粘型防水卷材，施工安全方便快捷，无漏水隐患；③采用现发聚氨酯保温施工，减少一道细石砼保护层，减少施工周期，节约造价；④增加一道覆易卷材，具有夏季隔热功能，另外具有非常好的防水效果，加强整个屋面的防水安全性；2.2SAB防水层施工2.2.1基层处理：基面应坚固、干燥、干净（无尘土、无油污）凸起部分铲平，凹陷部分和裂缝应用聚合物水泥砂浆抹平2.2.2涂刷基层处理剂盛处理剂的容器开桶后应充分搅拌，先用毛刷对基层节点周边、转角等处进行涂刷，然后采用涂刷或喷涂施工。喷刷应均匀一致。干燥后应保持表面清洁，如有污染变脏，应重新涂刷处理，待干燥后及时铺粘卷材2.2.3节点处理对檐沟（天沟）、变形缝、泛水、落水口伸出屋面管道，屋面上人口应按GB50345《屋面工程技术规范》规定处理，应设加强层或附加层的部分均应按规定设置。2.2.4自粘卷材铺贴先将卷材对准基准线全幅铺开,从一头将卷材(连同隔离纸)卷起,沿卷材幅长中线对折,用裁纸刀将卷材背面隔离纸轻轻划开,小心撕开一段(500mm),将撕掉隔离纸的这段卷材对准基准线铺贴定位。再将揭起的半幅卷材重新铺开就位,拉住揭下的隔离纸均匀用力向后拉,慢慢将该半幅卷材的隔离纸全部拉出,将卷材粘铺压实。依照上述方法粘铺另半幅卷材。拉铺时随时注意隔离纸的完整性,发现撕裂、断裂,应立即停止拉铺,将撕断的残余隔离纸清理干净后,再继续施工。2.2.5垂直面铺贴垂直面由低向高铺贴，边展开边揭开隔离纸。搭接边宽度同上，铺贴后应立即用橡胶压辊压实卷材。2.2.6施工检查检查全部自粘卷材有无撕裂、破损、气泡、卷边、开口。如有缺陷，应在缺陷处切开，排除气泡后恢复，并在上面扩大面积，在粘贴一块，押紧压实。2.2.7防水铺设注意事项1）屋面基层完工后，混凝土屋面板细部构造、接缝、保护层厚度等进行外观检验，并应进行淋水或蓄水实验。2）屋面的保温层和防水层应避免雨天和五级风及其以上时施工。3）PU聚氨酯发泡保温发泡紧密平实。4）铺设防水层前，基层必须干净、干燥。（检验方法：将1㎡卷材平铺在屋面找平层上，静置3—4小时后，掀开卷材，卷材北部未出现凝结水汽即可。5）在屋面坡度大于15%时，防水卷材垂直于屋脊方向铺设。6）防水建材长边搭接为70mm,短边搭接100mm。防水卷材施工过程应符合下列规定标准：铺贴卷材前，基层表面应均匀涂刷基层处理剂，干燥后应及时铺贴卷材。铺贴卷材时，应将自粘性卷材隔离纸剥离干净。卷材铺贴应平整顺直，搭接尺寸准确。2.3屋面放线首先放出屋面轮廓线，包括正斜脊线、水平檐口线、阴沟线，各个坡屋面需要找方，保证每个坡屋面方正。2.3.1排水沟附加顺水条的定位放线首先依据斜沟的轮廓线（即中心线），平行于轮廓线的两侧，各放一根定位线，两条定位线之间是安装排水沟的区域，也是附加顺水条的定位线。由于顺水条尺寸较高，应保证顺水条内侧最高点距填充完保温板后的阴沟线满足排水沟尺寸要求。2.3.2当屋面中有斜脊时，应先沿斜屋脊的轮廓线两边，各固定一根顺水条，再安装坡面的顺水条。2.4顺水条的安装与布置顺水条的净距为600mm,，垂直于屋面檐口均匀排列。2.4.1顺水条及附加顺水条尺寸：屋面均采用3...
