转炉烟道更换方案VIP专享VIP免费

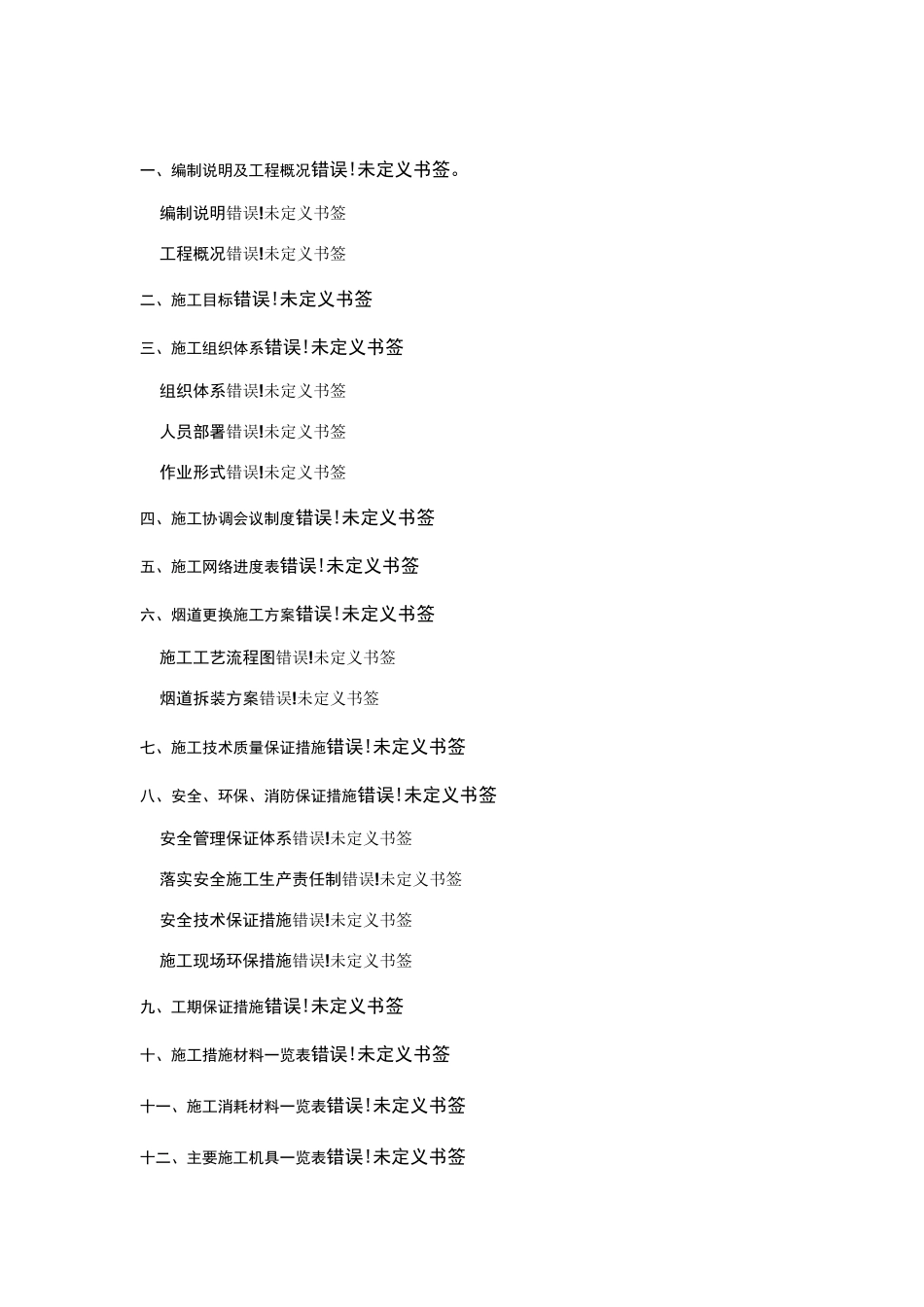

一、编制说明及工程概况错误!未定义书签。编制说明错误!未定义书签工程概况错误!未定义书签二、施工目标错误!未定义书签三、施工组织体系错误!未定义书签组织体系错误!未定义书签人员部署错误!未定义书签作业形式错误!未定义书签四、施工协调会议制度错误!未定义书签五、施工网络进度表错误!未定义书签六、烟道更换施工方案错误!未定义书签施工工艺流程图错误!未定义书签烟道拆装方案错误!未定义书签七、施工技术质量保证措施错误!未定义书签八、安全、环保、消防保证措施错误!未定义书签安全管理保证体系错误!未定义书签落实安全施工生产责任制错误!未定义书签安全技术保证措施错误!未定义书签施工现场环保措施错误!未定义书签九、工期保证措施错误!未定义书签十、施工措施材料一览表错误!未定义书签十一、施工消耗材料一览表错误!未定义书签十二、主要施工机具一览表错误!未定义书签、编制说明及工程概况编制说明（1）本方案根据我们多次转炉烟道更换所取得的丰富经验、现场调查及业主交底进行编制。（2）本方案编制的指导思想是：精心管理，确保质量，合理安排，保证进度（3）本方案执行以下国家标准：《冶金机械设备安装工程质量检验评定规范》《冶金机械设备安装工程施工及技术规范》《工业给排水管道工程施工及技术规范》GB50268-97《工业金属管道工程质量检验评定标准》GB50184-93《建筑钢结构焊接规程》GBJ81-2002《钢结构工程施工及技术规范》GB50205-2001《现场设备、工业管道焊接工程施工及技术规范》GB50236-98工程概况xxxxxx钢铁厂转炉汽化冷却烟道由于常年在高温环境中运行，到目前为止已使用三年之久，烟道的使用寿命到期，设备开始老化，若在继续使用将影响到转炉的正常生产，因此，业主决定于20xx年x月对转炉烟道进行更换。本次更换主要工作量（1）活动烟罩、炉口段烟道、固定一段烟道、固定二段烟道、末段烟道更换；（2）冷却水梁更换；（3）烟道冷却水管更换；（4）过跨小车轨道更换；主要部件重量1）活动烟罩：吨；2）炉口固定段烟道：吨3）固定一段烟道：吨；4）固定二段烟道：吨；5）末段烟道：吨；6）过跨小车轨道200米签发：、施工目标统一思想团结协作标化作业杜绝违章确保工期事故为零组织体系三、施工组织体系人员部署管理人员项目经理1名、施工负责人4名、技术员2名、质量员2名、安全员2名作业人员白班：3个班，每班10人，合计30人；夜班：3个班，每班10人，合计30人；班组人员组成：白班和夜班均配备起重工、冷作工、钳工、焊工、配合电工；作业形式实行倒班连续作业，白班12小时，夜班12小时。四、施工协调会议制度时间：每天下午18:00〜18:30地点：现场指挥所参加人员：施工员、安全员、技术员、施工队长、班组长、资材员主持人：施工总负责会议内容：各负责人汇报当日安全、质量、项目进度情况，同时汇报下一步工作的安排及须解决协调的问题。安全员及质量技术人员汇报当天巡检情况；解决需大修指挥部协调的事项。会议发言顺序为：安全员一施工员一技术质量员一施工队长一资材员一主持人总结、协调、安排工作会议要求：会议实行标准化。发言必须言简意明，每人时间不得超过3分钟。所有参加人员必须准时到会，有事必须向施工总负责人请假。会议上所布置的任务，必须服从统一指挥。五、施工网络进度表见附件一六、烟道更换施工方案施工工艺流程图图1烟道更换流程图烟道拆装方案拆除作业要点（1）烟罩、氧枪中心位置测量投点转炉停电挂牌后，由测量工配合把活动烟罩、固定烟罩和氧枪的中心位置进行测量，设纵横两条线，标记在非拆除的构件上，回装时以中心位置作为找正的依据之一。（2）卷扬机布置原则本次烟道更换过程中，计划使用3台5吨卷扬机。在炉口段烟的中心上方安装一台卷扬；固定一段靠上部安装一台；固定二段的正上方安装一台。卷扬机布置的原则是不影响正常施工，卷扬机本体和滑轮组受力点在承重梁或立拄上。旧烟道拆除方法（图2所示）（1）活动烟罩：活动烟罩拆除前，将炉壳摇至水平位置，先使用4台5吨的手拉葫芦将活动烟罩固定，然后拆除活动烟罩的四根提升链条，将烟罩慢慢放至炉壳托圈上面，同时配合摇炉将活动烟罩移出，使用铁水跨行...
