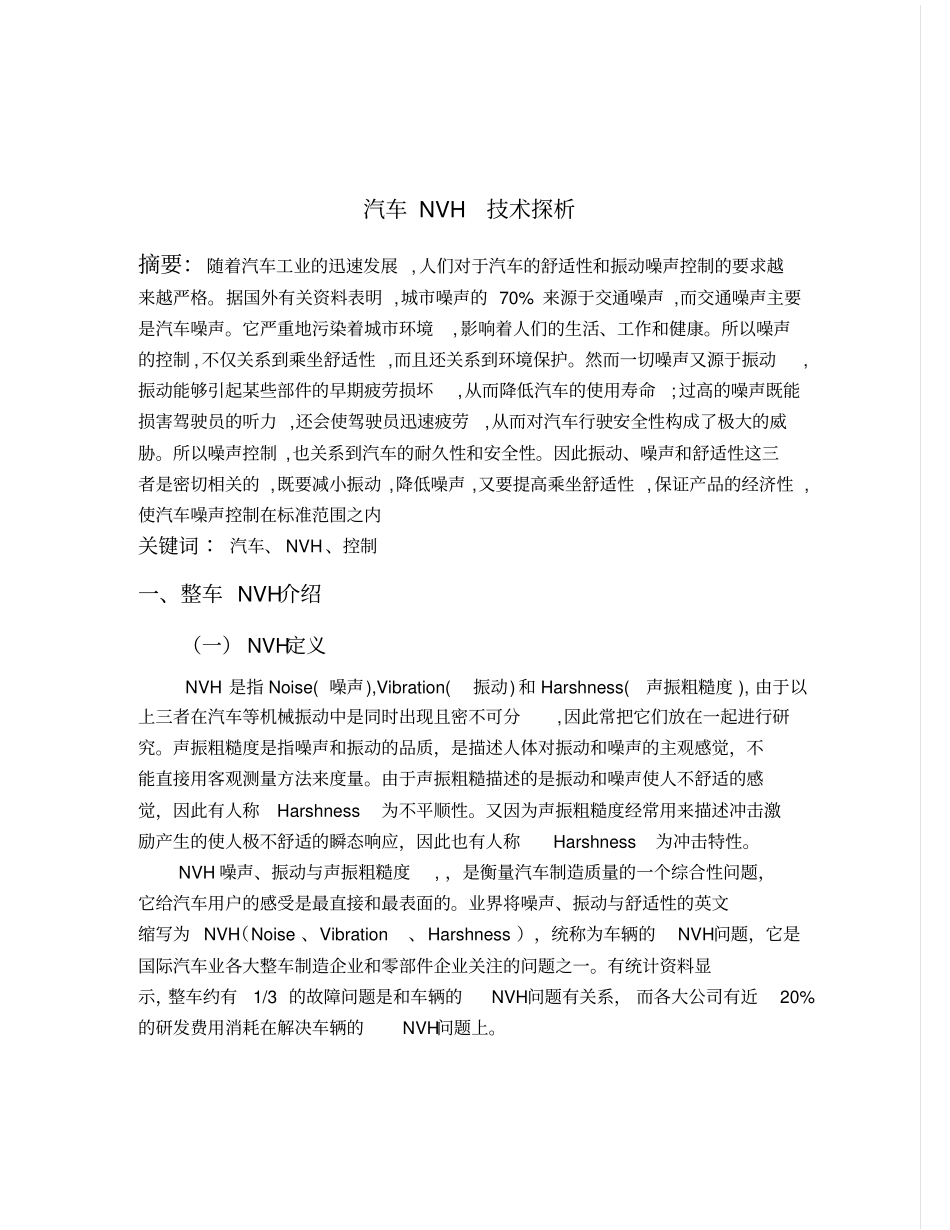

汽车NVH技术探析摘要：随着汽车工业的迅速发展,人们对于汽车的舒适性和振动噪声控制的要求越来越严格。据国外有关资料表明,城市噪声的70%来源于交通噪声,而交通噪声主要是汽车噪声。它严重地污染着城市环境,影响着人们的生活、工作和健康。所以噪声的控制,不仅关系到乘坐舒适性,而且还关系到环境保护。然而一切噪声又源于振动,振动能够引起某些部件的早期疲劳损坏,从而降低汽车的使用寿命;过高的噪声既能损害驾驶员的听力,还会使驾驶员迅速疲劳,从而对汽车行驶安全性构成了极大的威胁。所以噪声控制,也关系到汽车的耐久性和安全性。因此振动、噪声和舒适性这三者是密切相关的,既要减小振动,降低噪声,又要提高乘坐舒适性,保证产品的经济性,使汽车噪声控制在标准范围之内关键词：汽车、NVH、控制一、整车NVH介绍（一）NVH定义NVH是指Noise(噪声),Vibration(振动)和Harshness(声振粗糙度),由于以上三者在汽车等机械振动中是同时出现且密不可分,因此常把它们放在一起进行研究。声振粗糙度是指噪声和振动的品质，是描述人体对振动和噪声的主观感觉，不能直接用客观测量方法来度量。由于声振粗糙描述的是振动和噪声使人不舒适的感觉，因此有人称Harshness为不平顺性。又因为声振粗糙度经常用来描述冲击激励产生的使人极不舒适的瞬态响应，因此也有人称Harshness为冲击特性。NVH噪声、振动与声振粗糙度,，是衡量汽车制造质量的一个综合性问题，它给汽车用户的感受是最直接和最表面的。业界将噪声、振动与舒适性的英文缩写为NVH（Noise、Vibration、Harshness），统称为车辆的NVH问题，它是国际汽车业各大整车制造企业和零部件企业关注的问题之一。有统计资料显示，整车约有1/3的故障问题是和车辆的NVH问题有关系，而各大公司有近20%的研发费用消耗在解决车辆的NVH问题上。对于汽车而言，NVH问题是处处存在的，根据问题产生的来源又可分为发动机NVH、车身NVH和底盘NVH三大部分，进一步还可细分为空气动力NVH、空调系统NVH、道路行驶NVH、制动系统NVH等等。NVH问题是系统性的。例如有些轿车行驶时车厢噪声大，查源头在发动机，那么这一个噪声问题可能就涉及到三个部分，一个是发动本身的噪声大，一个是发动机悬置部件减振效果差，一个是车厢前围和地板隔音技术不好，是一个互相关连的系统问题。当遇到车厢噪声大时，人们一般考虑加强车厢隔音技术和材料，而对真正的噪声发生源-发动机则是无能为力，这只能是“亡羊补牢”，无法从根本上解决问题。但如果运用NVH解决方案，就会涉及发动机、悬置及车架等，从根本上减少噪声产生的来源。因此，NVH问题实质是汽车设计中要解决的问题，而不是汽车进入市场后要解决的问题。汽车的发动机和车身都通过弹性元件支承在车桥和轮胎上，构成一个弹性振动系统，整个系统按照各总成部件又分成多个“弹性振动子系统”。当汽车因路面凸凹不平、发动机及传动系抖动或车轮不平衡而受激振动时，各“弹性振动子系统”发生振动且互相关联。振动是噪声产生的根源之一，行驶时振动大的车辆往往噪声也大。因此，从汽车NVH问题的角度看，解决噪声不能头痛治头，脚痛治脚，而应该考虑到整车其他方面的问题，例如要考虑到车身、发动机、轮胎、弹性支承等诸方面。2噪声的种类产生汽车噪声的主要因素是空气动力、机械传动、电磁三部分。从结构上可为发动机(即燃烧噪声),底盘噪声(即传动系噪声、各部件的连接配合引起的噪声),电器设备噪声(冷却风扇噪声、汽车发电机噪声),车身噪声(如车身结构、造型及附件的安装不合理引起的噪声及噪声源通过各种声学途径传入车内的噪声及汽车各部分振动传递途径激发车身板件的结构振动向驾驶室内辐射的噪声组成车内噪声。)。其中发动机噪声占汽车噪声的二分之一以上,包括进气噪声和本体噪声(如发动机振动,配气轴的转动,进、排气门开关等引起的噪声)。因此发动机的减振、降噪成为汽车噪声控制的关键。此外,汽车轮胎在高速行驶时,也会引起较大的噪声。这是由于轮胎在地面流动时,位于花纹槽中的空气被地面挤出与重新吸入过程所引起的泵气声,以及轮胎花纹与路面的撞击声。（二）噪声要求欧洲的法规规定,从1996年10月起,客车的外部噪声必须从77ｄ...
