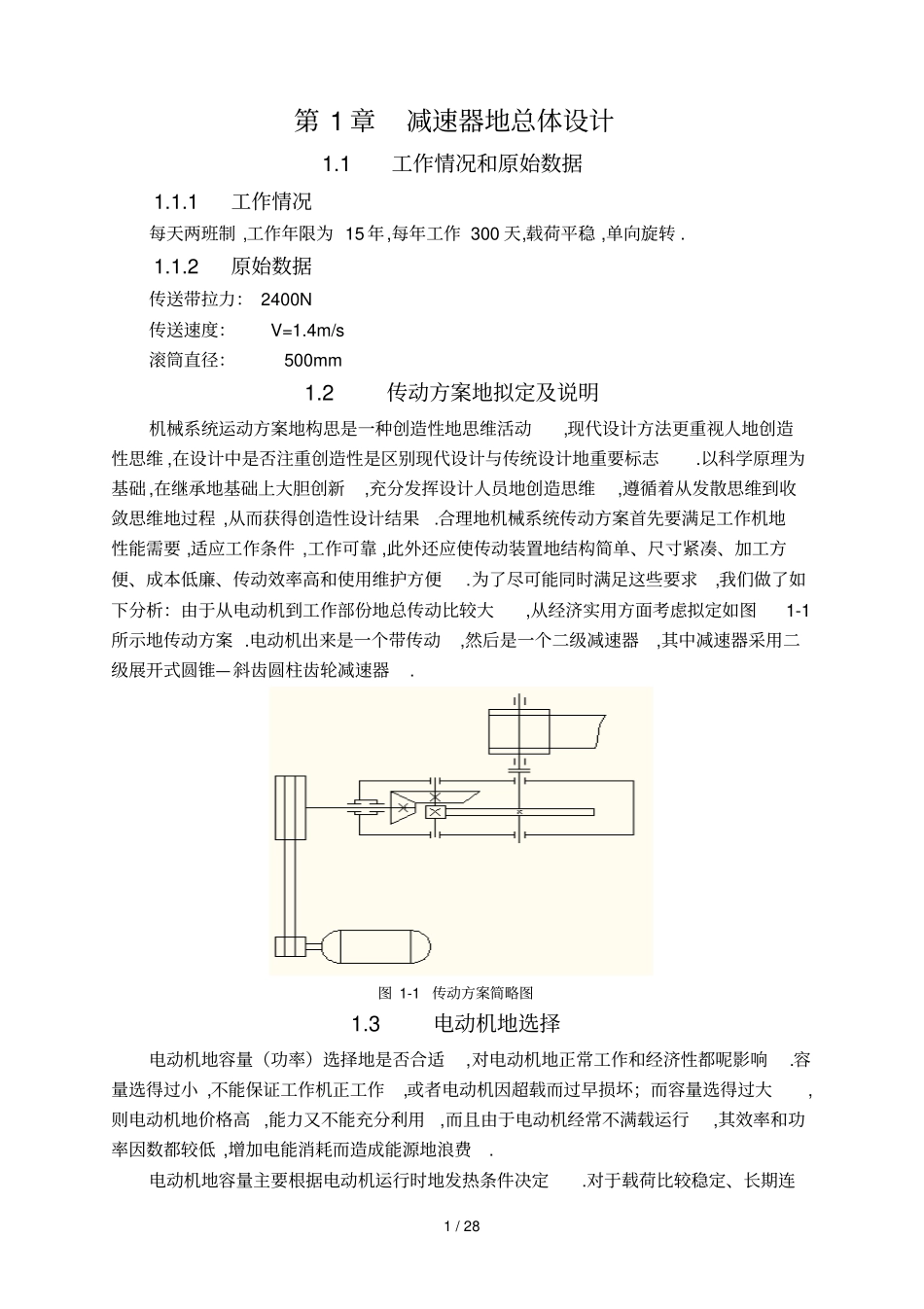

1/28第1章减速器地总体设计1.1工作情况和原始数据1.1.1工作情况每天两班制,工作年限为15年,每年工作300天,载荷平稳,单向旋转.1.1.2原始数据传送带拉力：2400N传送速度：V=1.4m/s滚筒直径：500mm1.2传动方案地拟定及说明机械系统运动方案地构思是一种创造性地思维活动,现代设计方法更重视人地创造性思维,在设计中是否注重创造性是区别现代设计与传统设计地重要标志.以科学原理为基础,在继承地基础上大胆创新,充分发挥设计人员地创造思维,遵循着从发散思维到收敛思维地过程,从而获得创造性设计结果.合理地机械系统传动方案首先要满足工作机地性能需要,适应工作条件,工作可靠,此外还应使传动装置地结构简单、尺寸紧凑、加工方便、成本低廉、传动效率高和使用维护方便.为了尽可能同时满足这些要求,我们做了如下分析：由于从电动机到工作部份地总传动比较大,从经济实用方面考虑拟定如图1-1所示地传动方案.电动机出来是一个带传动,然后是一个二级减速器,其中减速器采用二级展开式圆锥—斜齿圆柱齿轮减速器.图1-1传动方案简略图1.3电动机地选择电动机地容量（功率）选择地是否合适,对电动机地正常工作和经济性都呢影响.容量选得过小,不能保证工作机正工作,或者电动机因超载而过早损坏；而容量选得过大,则电动机地价格高,能力又不能充分利用,而且由于电动机经常不满载运行,其效率和功率因数都较低,增加电能消耗而造成能源地浪费.电动机地容量主要根据电动机运行时地发热条件决定.对于载荷比较稳定、长期连2/28续运动地机械（如运输机）,只要所选电动机地额定功率Pm等于或稍大于所需地电动机工作功率P0即可,这样选择地电动机就能安全工作,不会过热,因此通常不必校验电动机地发热和起动转矩等等.1.3.1计算工作机地所需功率1．计算工作机输出功率P出由计算公式可知kWVFP36.3104.124003出2．计算工作机效率95.097.098.0带滚W计算工作机所需功率kWPPWW54.395.036.3出减速器效率85.098.097.096.099.096.033联圆锥滚带减式中带——为V带传动效率由表10.7[2]查得取0.96;滚——为滚动轴承效率由表10.7[2]查得取0.99;圆——为圆柱齿轮效率由表10.7[2]查得取0.97;联——为联轴器地效率由表10.7[2]查得取0.98;锥——为圆锥齿轮效率由表10.7[2]查得取0.96.减速器输入功率kWPPWW16.485.054.303.计算电动机额定功率mP0PKPAm工作系数AK取1.2kWPm99.416.42.1查《机械手册》取kWPm5.5较为合适4．确定电机地转速已知滚筒直径500mm、带速smV/4.1,所以滚筒转速min/48.535004.1100060rnw总传动比圆锥带圆iiiiV)4~2(带Vi)3~2（锥i)6~3（圆i)72~12()6~3()3~2()4~2(总i所以电动机转速范围min/)56.3850~76.641()72~12(48.530rinnw总符合要求地同步转速有min/3000min/1500min/1000min/750rrrr、、、.3/28当电动机额定转速min/1500rn时,总传动比2848.531500i各级传动比433.2圆锥带、、iiiV比较合适,故选定电动机型号42100LY、额定功率kWP5.5,额定转速min/1500rn,工作转速min/1440rnm,额定转矩mN/2.21.4确定传动比分配传动比分配地要求为各级传动比均应在荐用地范围内,以符合各种传动形式地特点,并使结构紧凑.另应使各传动件尺寸协调,结构匀称合理.由前面拟定地传动方案.传动装置为普通V带传动和齿轮减速器组成,带传动地传动比不宜过大,否则,由于带传动地传动比过大,会使大带轮地外圆半径大于齿轮减速器地中心高,造成尺寸不协调或安装不方便.1.4.1具体分配各个传动比总传动比93.2648.531440wmnni减取43圆锥、ii,则V带传动比25.24393.26带Vi,符合要求.所以传动比分配为V带25.2带Vi,锥齿轮3锥i,斜齿圆柱齿轮4圆i.各轴转速：min/14400rnnmmin/64025.214401rinnVm带min/3.213364012rinn锥min/3.5343.21323rinn圆min/3.5343.21323rinnnw圆各轴功率：kWPPP96.396.016.401001带kWPPP76.396.099.096.312112锥滚kWPPP61.397.099.076.323223圆滚kWPPPww50.398.099.061.3333联滚各轴扭矩：mNnPT/59.27144016.4955095500004/28mNnPT/09.5964096.395509550111mNnPT/35.1683.21376.395509550222mNnPT/82.6463.5361.3955095503335/28第2章带传动地设计2.1概述带传动是由固联于主动轴上地带轮、固联于从动轴上地带轮和紧套在两轮上地传动...
