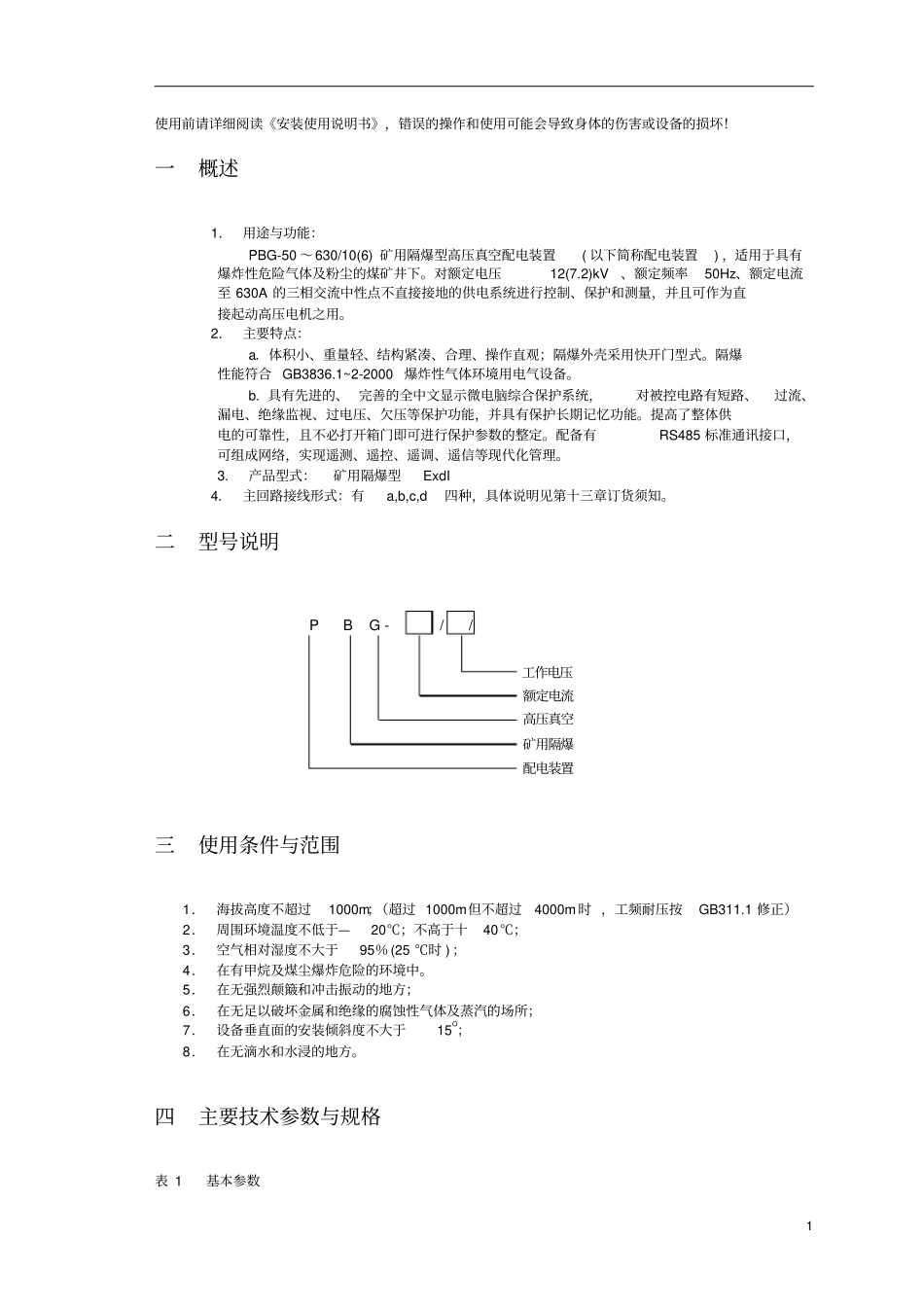

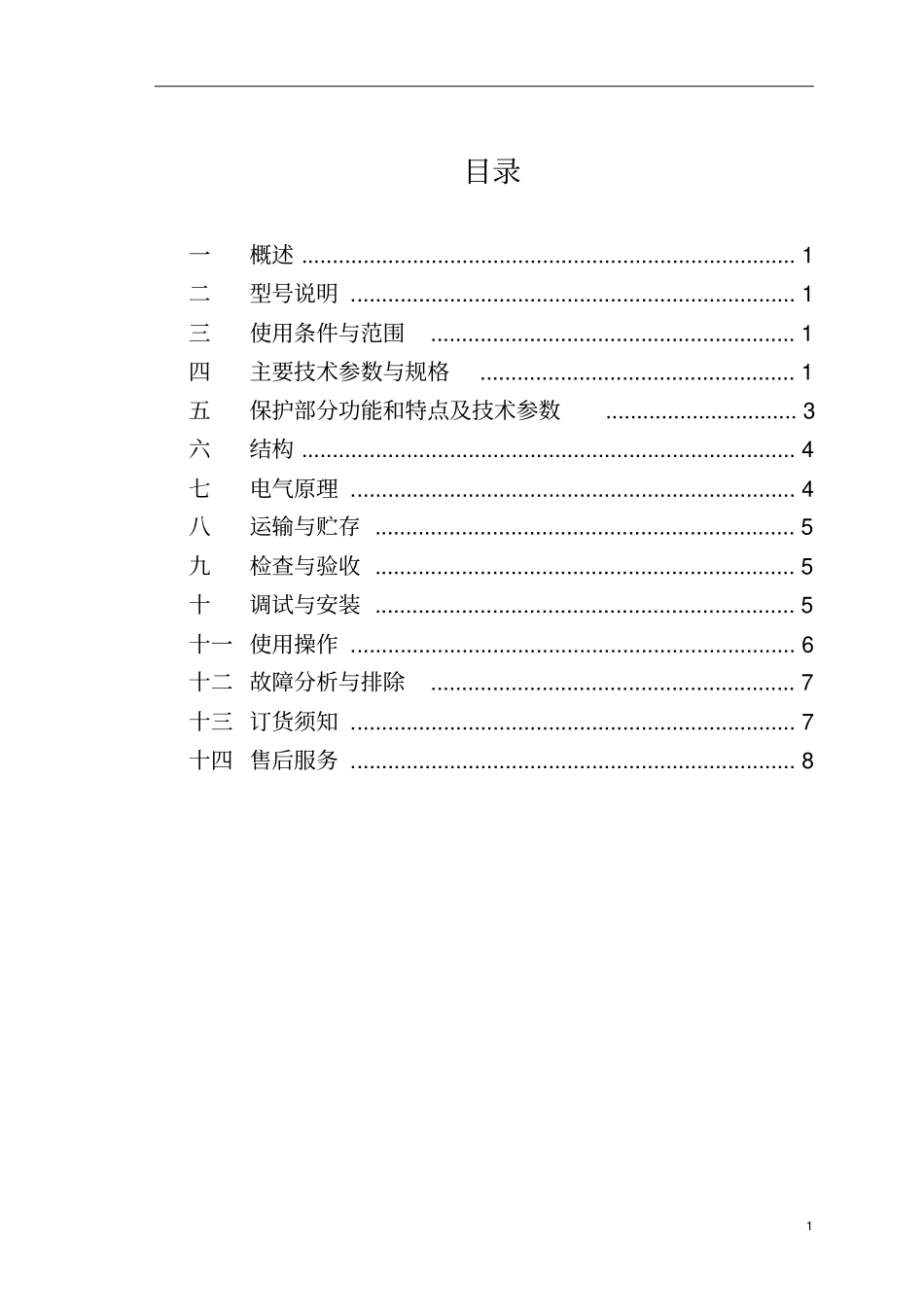

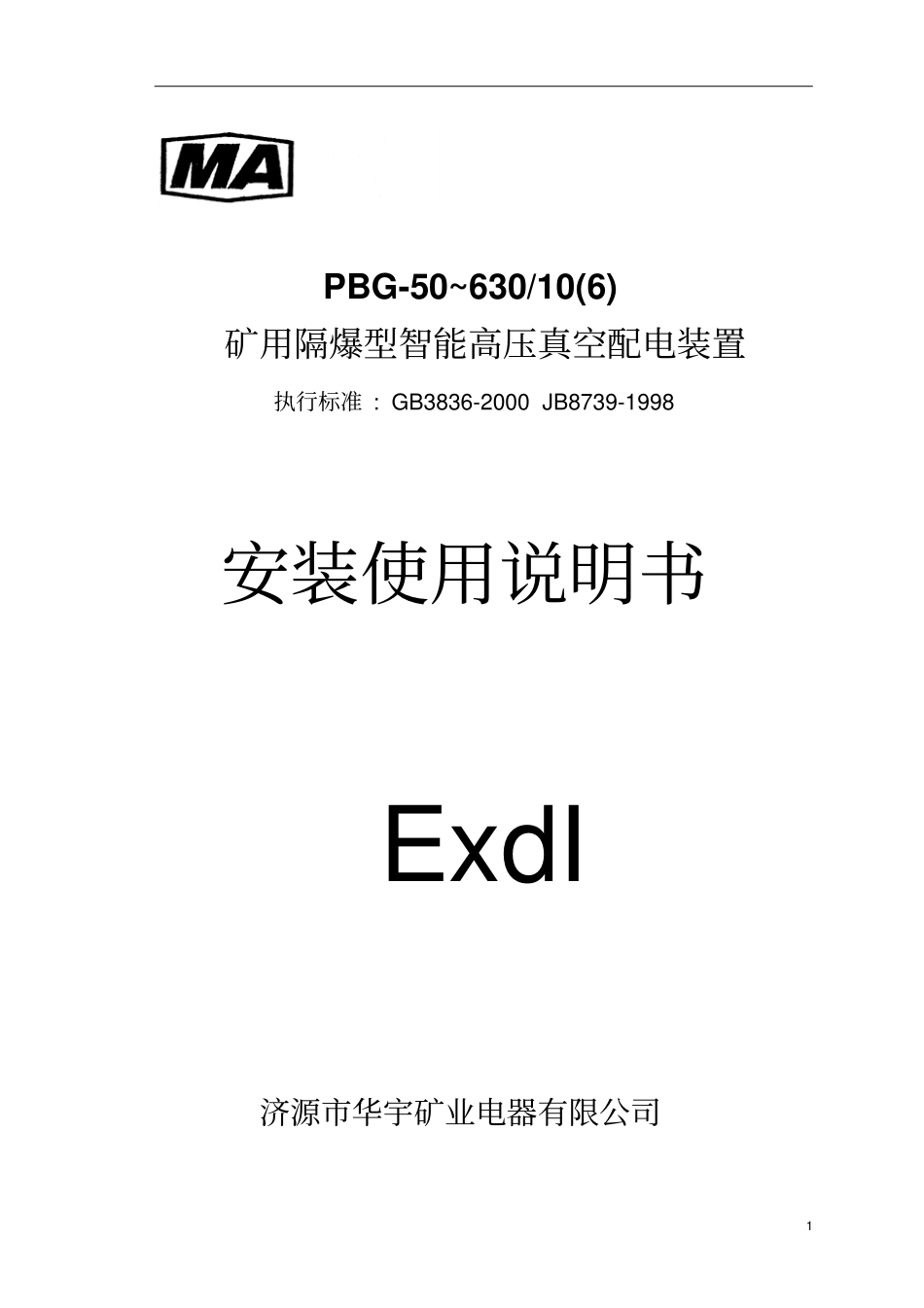

1PBG-50~630/10(6)矿用隔爆型智能高压真空配电装置执行标准:GB3836-2000JB8739-1998安装使用说明书ExdI济源市华宇矿业电器有限公司1目录一概述................................................................................1二型号说明........................................................................1三使用条件与范围...........................................................1四主要技术参数与规格...................................................1五保护部分功能和特点及技术参数...............................3六结构................................................................................4七电气原理........................................................................4八运输与贮存....................................................................5九检查与验收....................................................................5十调试与安装....................................................................5十一使用操作........................................................................6十二故障分析与排除...........................................................7十三订货须知........................................................................7十四售后服务........................................................................81使用前请详细阅读《安装使用说明书》，错误的操作和使用可能会导致身体的伤害或设备的损坏！一概述1．用途与功能：PBG-50～630/10(6)矿用隔爆型高压真空配电装置(以下简称配电装置)，适用于具有爆炸性危险气体及粉尘的煤矿井下。对额定电压12(7.2)kV、额定频率50Hz、额定电流至630A的三相交流中性点不直接接地的供电系统进行控制、保护和测量，并且可作为直接起动高压电机之用。2．主要特点：a．体积小、重量轻、结构紧凑、合理、操作直观；隔爆外壳采用快开门型式。隔爆性能符合GB3836.1~2-2000爆炸性气体环境用电气设备。b.具有先进的、完善的全中文显示微电脑综合保护系统，对被控电路有短路、过流、漏电、绝缘监视、过电压、欠压等保护功能，并具有保护长期记忆功能。提高了整体供电的可靠性，且不必打开箱门即可进行保护参数的整定。配备有RS485标准通讯接口，可组成网络，实现遥测、遥控、遥调、遥信等现代化管理。3.产品型式：矿用隔爆型ExdI4.主回路接线形式：有a,b,c,d四种，具体说明见第十三章订货须知。二型号说明三使用条件与范围1．海拔高度不超过1000m；（超过1000m但不超过4000m时，工频耐压按GB311.1修正）2．周围环境温度不低于—20℃；不高于十40℃；3．空气相对湿度不大于95％(25℃时)；4．在有甲烷及煤尘爆炸危险的环境中。5．在无强烈颠簸和冲击振动的地方；6．在无足以破坏金属和绝缘的腐蚀性气体及蒸汽的场所；7．设备垂直面的安装倾斜度不大于15O；8．在无滴水和水浸的地方。四主要技术参数与规格表1基本参数PBG-//工作电压额定电流高压真空矿用隔爆配电装置济源市华宇矿业电器有限公司JiyuanHuayuMineElectricalEquipmentCo.,LtdPBG-50~630/10（6）2表2真空断路器性能机械寿命（次）10000额定电流开断次数(次)10000平均合闸速度（m/s）0.6~1.0平均分闸速度（m/s）0.8~1.2三相不同期性（ms)＜2触头开距（mm）9+1超行程（mm)3+1合闸弹跳时间（ms）≤3表3工频耐压和冲击耐压额定短时工频耐压（有效值）真空断路器隔离开关低压回路（不包括弱电元件）断口相间相对地断口30kV/min34kV/min2kV/min额定全波雷电冲击耐压（峰值）60kV70kV/表4配用LMZ—10(6)型电流互感器技术数据：额定一次电流（A）50、100、150、200、300、400、500、630额定二次电流（A）5额定二次负荷（VA）A级B级3.755准确级数310（1）、A组为信号源绕组，B组为电流源绕组。（2）、在额定二次负荷下，允许在1.1倍额定电流下长期运行。表5配用JSZW3—10(6)型三相五柱电压互感器技术数据。额定电压每相额定容量及相应准确级次最大容量一次二次辅...
