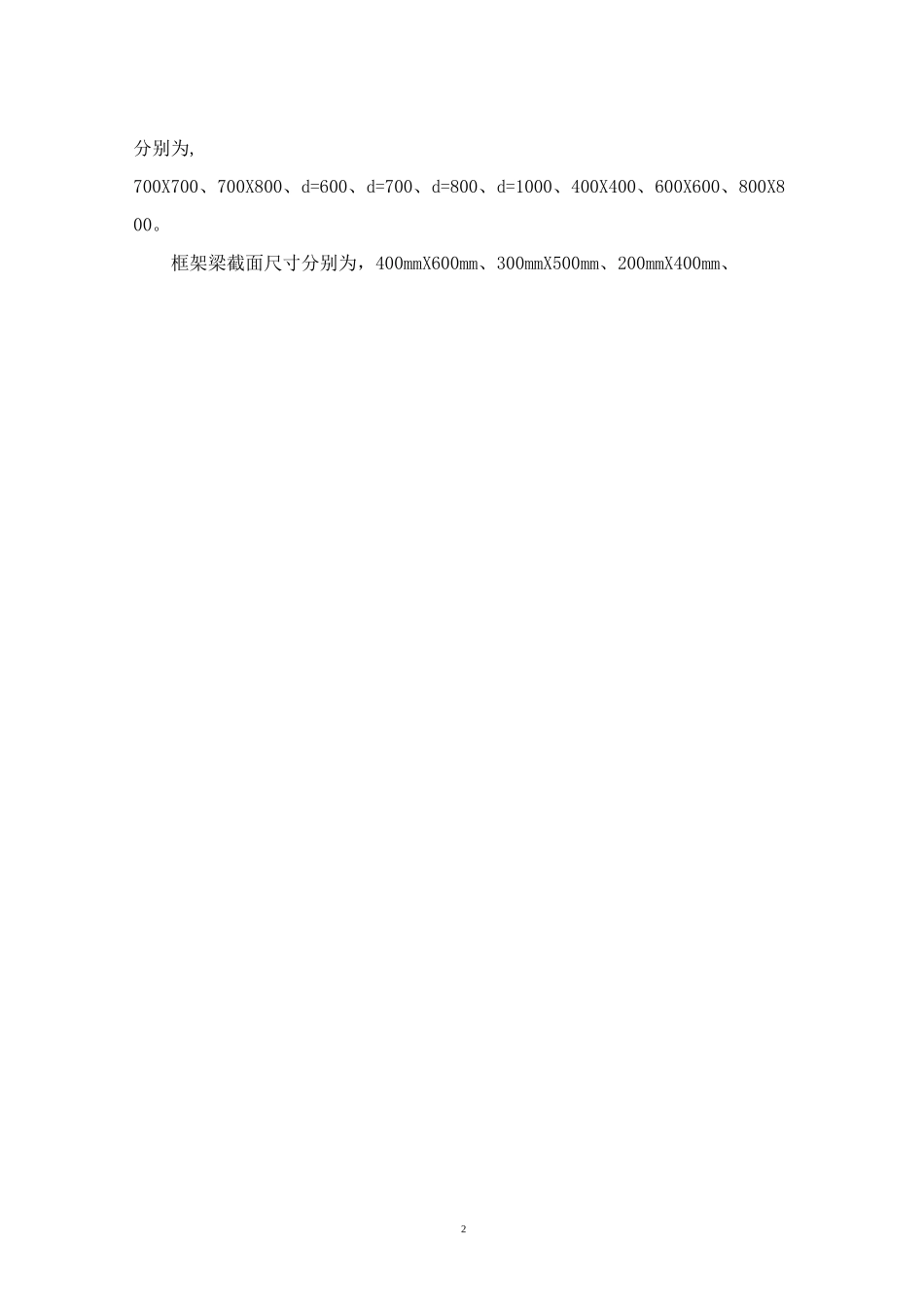

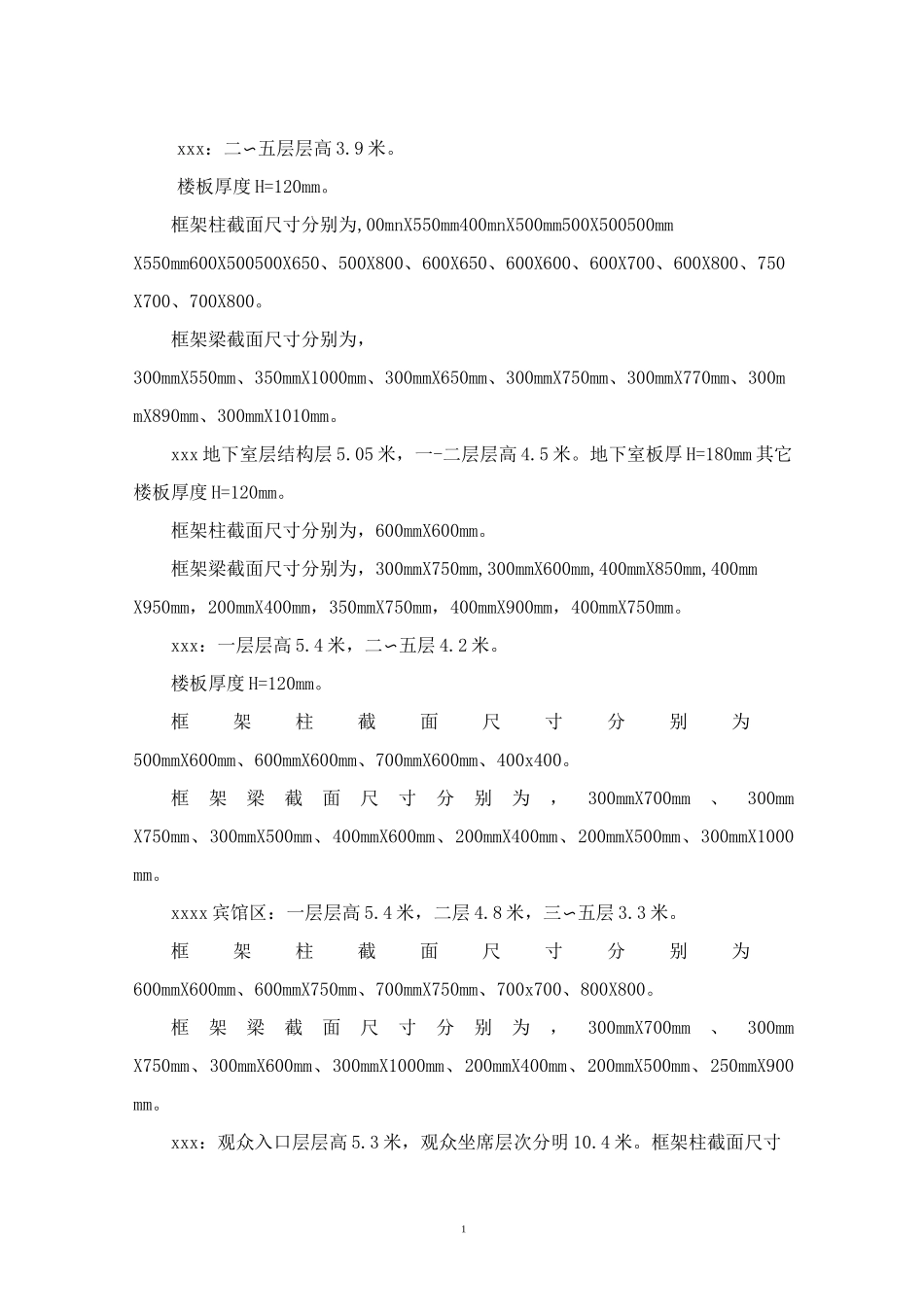

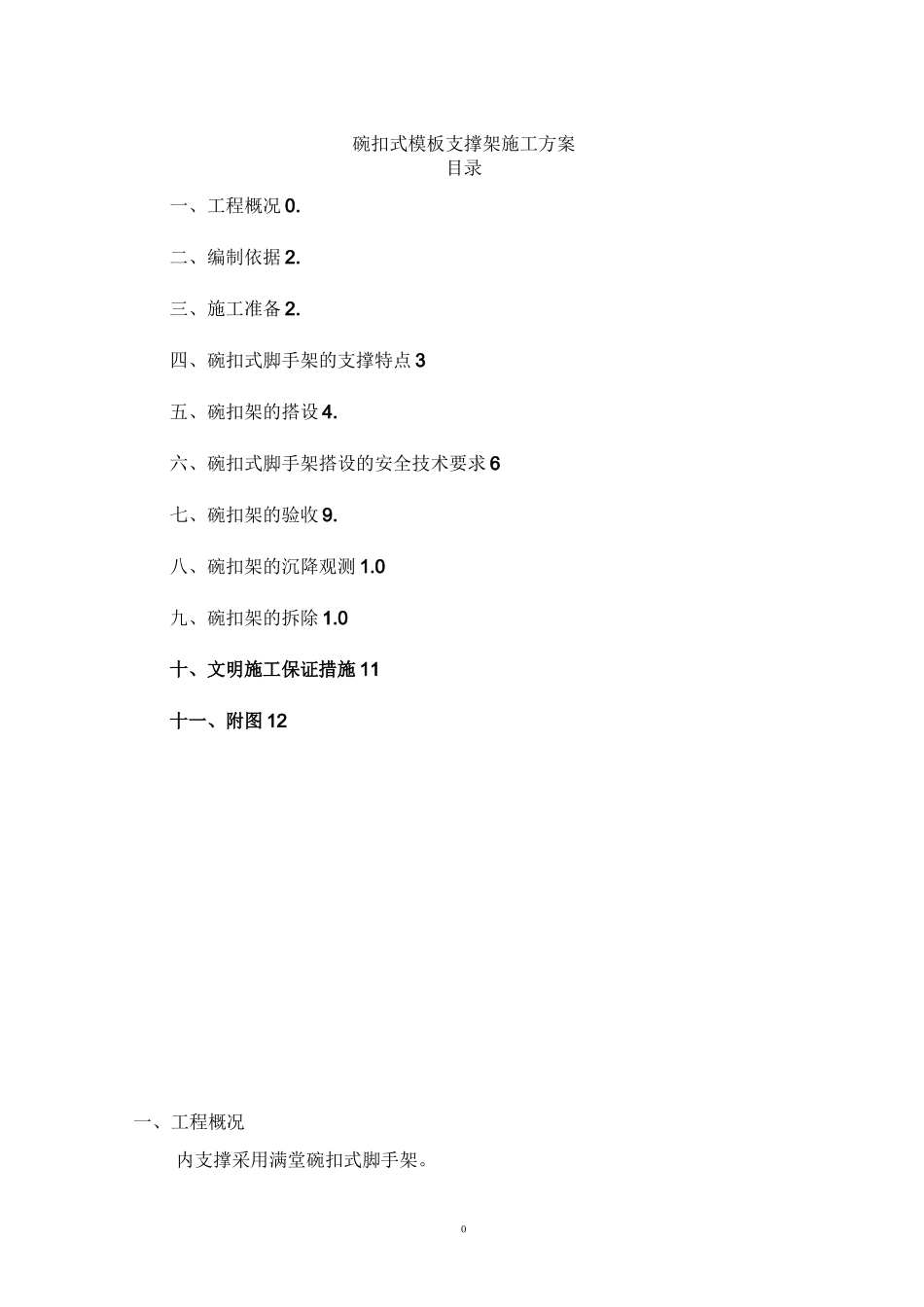

0碗扣式模板支撑架施工方案目录一、工程概况0.二、编制依据2.三、施工准备2.四、碗扣式脚手架的支撑特点3五、碗扣架的搭设4.六、碗扣式脚手架搭设的安全技术要求6七、碗扣架的验收9.八、碗扣架的沉降观测1.0九、碗扣架的拆除1.0十、文明施工保证措施11十一、附图12一、工程概况内支撑采用满堂碗扣式脚手架。1xxx：二〜五层层高3.9米。楼板厚度H=120mm。框架柱截面尺寸分别为,00mnX550mm400mnX500mm500X500500mmX550mm600X500500X650、500X800、600X650、600X600、600X700、600X800、750X700、700X800。框架梁截面尺寸分别为，300mmX550mm、350mmX1000mm、300mmX650mm、300mmX750mm、300mmX770mm、300mmX890mm、300mmX1010mm。xxx地下室层结构层5.05米，一-二层层高4.5米。地下室板厚H=180mm其它楼板厚度H=120mm。框架柱截面尺寸分别为，600mmX600mm。框架梁截面尺寸分别为，300mmX750mm,300mmX600mm,400mmX850mm,400mmX950mm，200mmX400mm，350mmX750mm，400mmX900mm，400mmX750mm。xxx：一层层高5.4米，二〜五层4.2米。楼板厚度H=120mm。框架柱截面尺寸分别为500mmX600mm、600mmX600mm、700mmX600mm、400x400。框架梁截面尺寸分别为，300mmX700mm、300mmX750mm、300mmX500mm、400mmX600mm、200mmX400mm、200mmX500mm、300mmX1000mm。xxxx宾馆区：一层层高5.4米，二层4.8米，三〜五层3.3米。框架柱截面尺寸分别为600mmX600mm、600mmX750mm、700mmX750mm、700x700、800X800。框架梁截面尺寸分别为，300mmX700mm、300mmX750mm、300mmX600mm、300mmX1000mm、200mmX400mm、200mmX500mm、250mmX900mm。xxx：观众入口层层高5.3米，观众坐席层次分明10.4米。框架柱截面尺寸2分别为,700X700、700X800、d=600、d=700、d=800、d=1000、400X400、600X600、800X800。框架梁截面尺寸分别为，400mmX600mm、300mmX500mm、200mmX400mm、3JGJ62-2008DBJ08-903-2003JGJ33-2001200X300、300X300、450X700、450X800、200X700、350X600、400X800。二、编制依据建筑施工模板安全技术规范》施工现场安全生产安全保证体系》建筑机械使用安全技术规程》建筑工程施工质量验收统一标准》建筑施工碗扣式脚手架安全技术规范》JGJ166-2008三、施工准备3.1技术准备1）审图施工前认真查看图纸（包括结构与建筑、专业图纸的对应情况），做好图纸审查记录，包括图纸会审记录、设计交底记录及设计答疑文件等。并根据相关规范及图纸找出模板施工中的难点，做到重点突出。2）管理人员及劳务人员研讨及交底会项目技术部除按规定对项目相关部门及配属队伍进行方案措施研讨、交底（包括书面和口头）外，由配属队伍管理层向其模板操作层进行方案、措施交底（包括书面和口头），并由项目工程部和质量技术部参加。3.2材料准备主构件：立杆、顶杆、横杆、斜杆、支座；©48X3.5的普通焊接钢管，截面性能为：A=489.3mm2；I=12.19X104mm4；W=5.078X103mm3；i=15.8mm；f=215N/mm2。①碗扣式脚手架的立杆、横杆均为采用申48x3.5焊管制成的定长杆配件，横杆与立杆连接采用独特的碗扣接头。由下碗扣承接横杆插头，上碗扣锁紧横杆插头；②碗扣式脚手架搭设的基本尺寸都为定尺模数尺寸，步高以600mm为模数，纵、横向柱距以300mm为模数，在安装时工人只要根据技术交底间距要求安装即可，间距容易控制且便于验收；4四、碗扣式脚手架的支撑特点碗扣节点构成：由上碗扣、下碗扣、立杆、横杆接头和上碗扣限位销组成连接前连接后4.1多功能。其能根据具体施工要求，组成不同组架尺寸、形状和承载力的脚手架、支撑架。碗扣式钢管脚手架有长0.9m和0.6m的横杆，可构造截面较小的独立支撑柱和灵活地用于加强构造。立杆每隔0.6m间距设有碗扣节点，可用于构造有横向支撑作用的模板支撑架。还有用于框架的定型斜杆，可根据构架的刚度要求设置。碗扣连接节点焊于立杆上，间距为60cm，能满足大多数使用情况下的调高要求。同时，该脚手架支撑装卸方便，且能装成曲线形状，功能强大。4.2高功效。该脚手架常用杆件中，横杆和立杆连接的全套动作只需6s，接头拼拆速度是常规拼装速度的5倍以上，拼装快速省力，工人只需一把铁锤就能完成全部作业，完全避免了螺栓...
