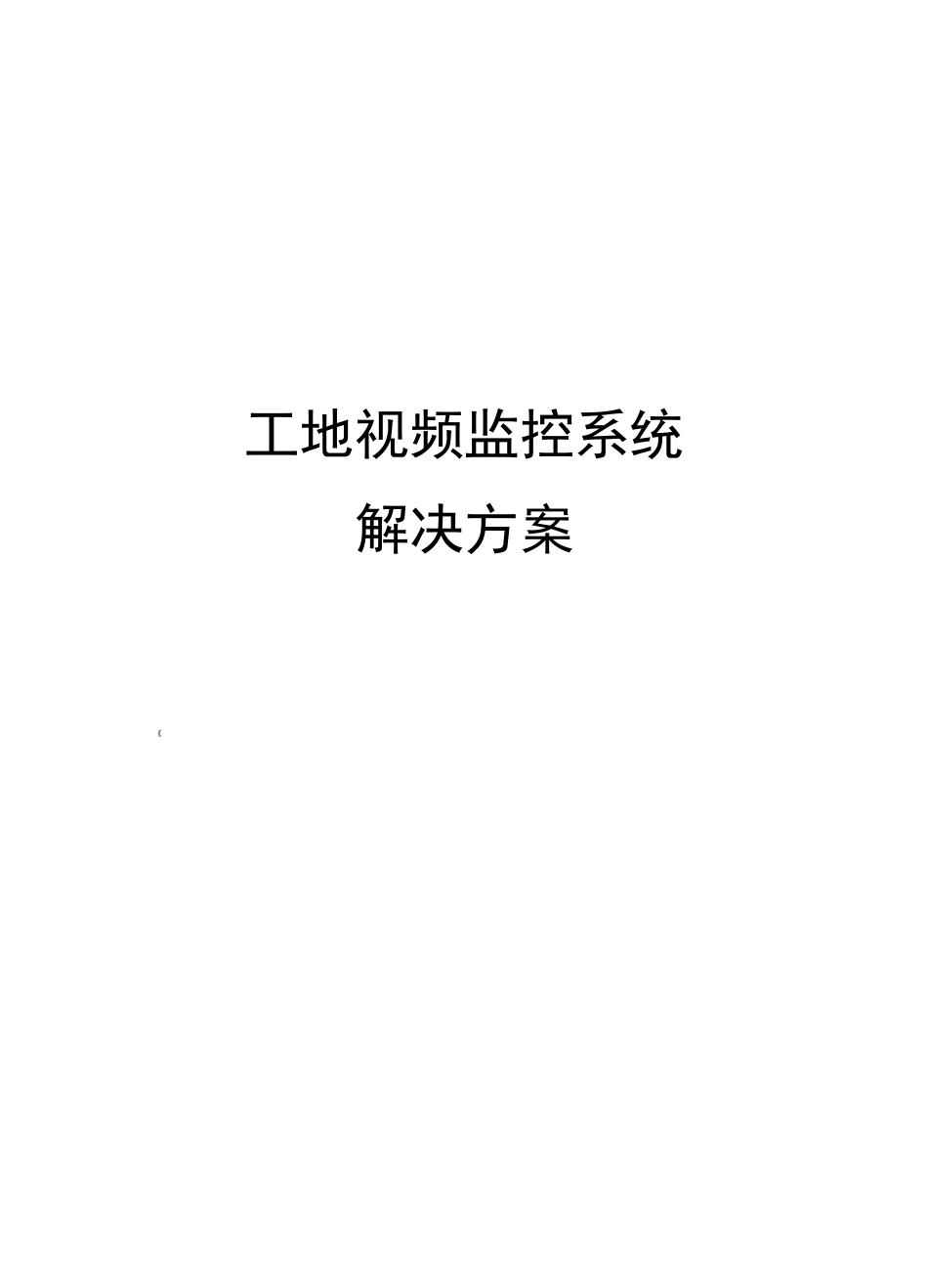

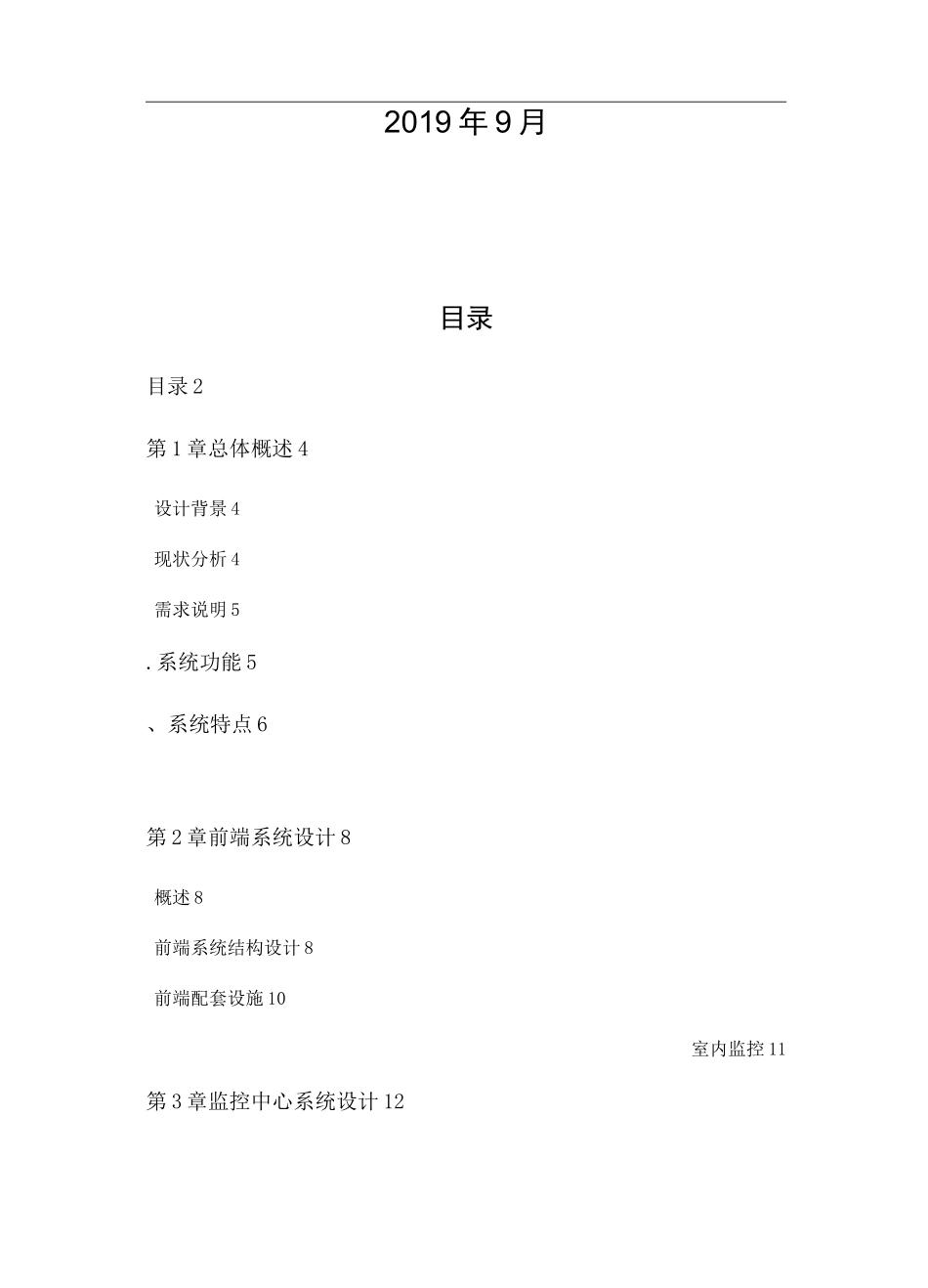

《工地视频监控系统解决方案2019年9月目录目录2第1章总体概述4设计背景4现状分析4需求说明5.系统功能5、系统特点6第2章前端系统设计8概述8前端系统结构设计8前端配套设施10室内监控11第3章监控中心系统设计12概述12系统结构设计12存储子系统(NVR)12NVR存储功能13第1章总体概述1.1设计背景随着社会的不断进步，安全生产的概念已经深入人心，人们对安全生产的要求也越来越高。在事故多发的建筑行业，如何保证施工人员的人身安全，以及工地的建筑材料、设备等财产的保全是施工单位关心的头等大事。由于施工环境的限制，设备、材料的安全管理不完善及部分员工的自我防护意识的薄弱，为犯罪分子提供了可乘之机。为了建筑工地安全管理进一步完善，将监控技术引入施工现场，成了许多建筑单位的首选，而综合各方面因素的考虑，利用光纤加无线视频监控技术，得意于其自身的灵活性高，扩展性强，维护简单等优点，被许多建筑工程公司广泛采用。1.2现状分析众所周知，建筑工地施工现场比较复杂，安全以及文明施工等是安全生产的基本要求。但在相当一些建筑工地中，有的施工单位片面追求高利润，不顾设计规范要求，降低安全标准的问题时有发生，留下了安全隐患。为了确保建设工程的施工安全，传统的监督方法是依靠安全管理人员深入工地检查，但由于人力有限，效率低下，已经不能适应近年来城市建设力度日益加大的新形势。因此，加强建筑工地的安全监管手段，提高安全生产监管水平，已是摆在建设安全监督部门面前的首要迫切任务。采用无线视频监控系统，通过计算机屏幕实时监管分布在各个地点的多个的施工现场，既减轻了监管人员的工作强度，又加强了建设行政主管部门以及监管机构的调控监管力度，提高了工作效率。根据不同的施工阶段，对建筑工地的施工现场现场实施有效监控。1.3需求说明、根据工地现状需求要在大楼内外围主出入口（设计外围主出入口35个摄像机（包括工地内外32个安保监控点位3个吊篮监控）移动无线监控5个无线AP设备设计为两层的一层一个走廊设计2个大功率无线AP）外加楼内的主网电源通讯、确保后期大楼装修完毕后监控安装的监控系统设备的重复利用，不会造成设备的浪费。）、确保小区前期装的网络监控后期能介入新的监控系统里。室内施工楼层实现无线无死角覆盖，确保施工房间监控正常运行。（配置2层的无线覆盖设备）施工吊篮监控实现无线传输。・系统功能通过对建筑工地各对象的图像监控，有效提高对工地的管理可实现移动监控点位的可移动性，方便管理；告警联动，报警与图像资源的整合、共享；录像资料可以按时间进行检索，检索结果可由用户进行有选择性地播放；用户管理分超级用户、一般用户、操作员三级权限来进行管理;操作日志、系统报警日志、系统运行日志管理;数据存储可选择在本地，也可以选择在监控中心集中存储。本系统以“先进性、可靠性、实用性、经济性、扩展性”为基本原则，具体如下：先进性：采用成熟、主流的设备构建系统，系统建设充分利用当前最新的视音频、数据、网络等技术，充分兼顾需求和技术的不断变化，建设业内领先的高清视频监控系统。可靠性：系统硬件采用电信级的服务器及专业设备，对关键设备采取冗余备份措施，软件采用模块化、分层隔离的设计思想，确保整个系统长期稳定运行。实用性：系统的设计突出应用，以现实需求为导向，以有效应用为核心，以技术建设与工作机制的同步协调为保障，确保系统能有效服务于用户的工作需要。经济性：系统整体配置性能高，价格合理，建设成本和投入较低，同时方案考虑原有监控系统的利旧。扩展性：系统采用业界主流的硬件设备，提供标准的协议，具有良好的兼容性和通用的软硬件接口，可以全面兼容主流厂商的设备，并能为其他系统提供接口。、系统特点以对象监视的方式，采取整体外围+局部核心的全覆盖模式，全面而又有针对性的对建筑工地实施监视图像压缩比高，占用传输带宽小；系统以满足实际应用为出发点，在视频传输方面尽量利用无线通信现有的通讯网络以求最大程度降低系统造价;系统稳定性、可靠性：嵌入式操作系统，硬件选用先进、成熟、可靠产品，具备良好运行业绩；系统先进性：系统兼容性、升级、扩...
