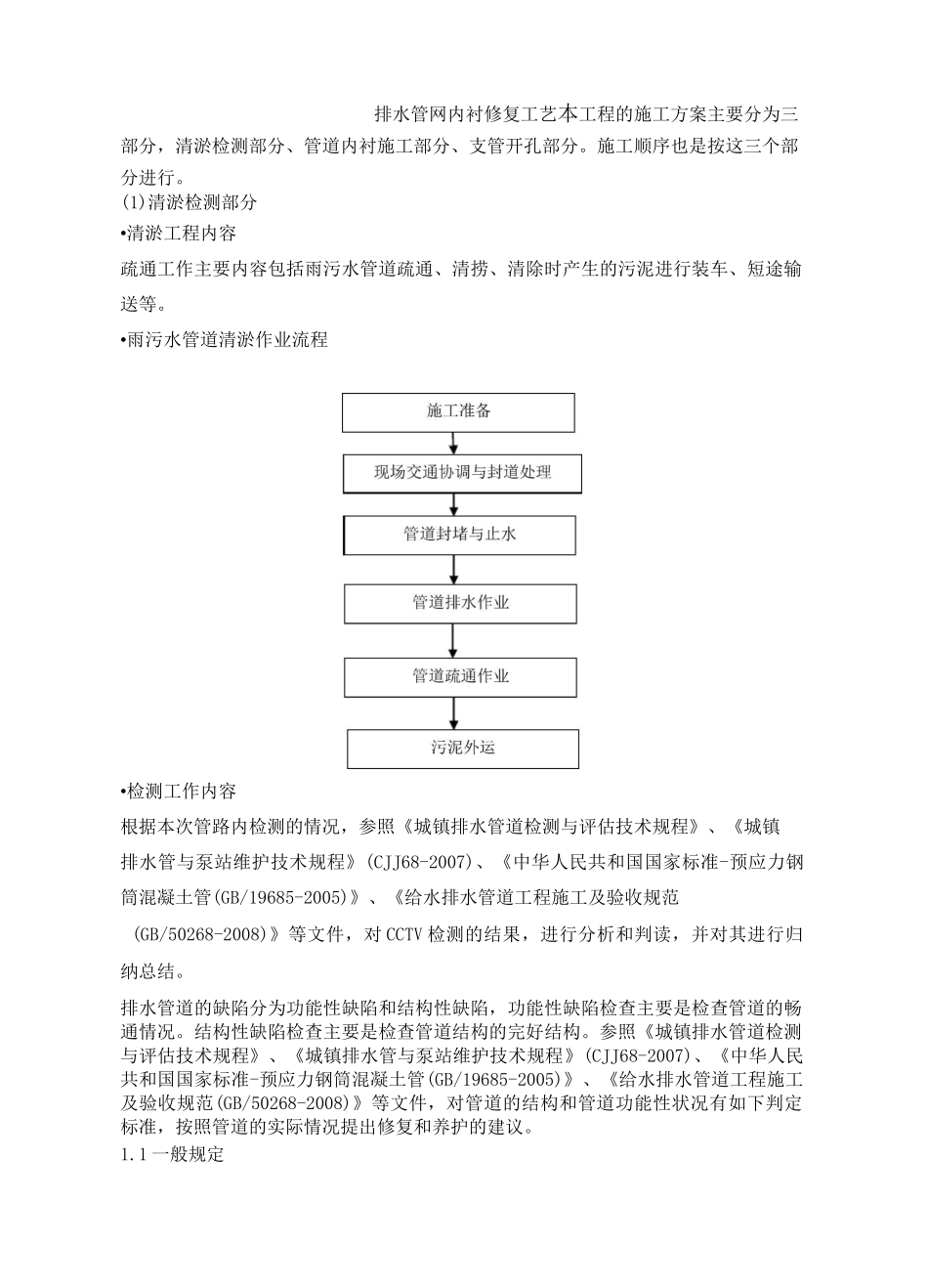

排水管网内衬修复工艺本工程的施工方案主要分为三部分，清淤检测部分、管道内衬施工部分、支管开孔部分。施工顺序也是按这三个部分进行。(1)清淤检测部分•清淤工程内容疏通工作主要内容包括雨污水管道疏通、清捞、清除时产生的污泥进行装车、短途输送等。•雨污水管道清淤作业流程•检测工作内容根据本次管路内检测的情况，参照《城镇排水管道检测与评估技术规程》、《城镇排水管与泵站维护技术规程》(CJJ68-2007)、《中华人民共和国国家标准-预应力钢筒混凝土管(GB/19685-2005)》、《给水排水管道工程施工及验收规范(GB/50268-2008)》等文件，对CCTV检测的结果，进行分析和判读，并对其进行归纳总结。排水管道的缺陷分为功能性缺陷和结构性缺陷，功能性缺陷检查主要是检查管道的畅通情况。结构性缺陷检查主要是检查管道结构的完好结构。参照《城镇排水管道检测与评估技术规程》、《城镇排水管与泵站维护技术规程》(CJJ68-2007)、《中华人民共和国国家标准-预应力钢筒混凝土管(GB/19685-2005)》、《给水排水管道工程施工及验收规范(GB/50268-2008)》等文件，对管道的结构和管道功能性状况有如下判定标准，按照管道的实际情况提出修复和养护的建议。1.1一般规定1.1.1电视检测不应带水作业。当现场条件无法满足时，应采取降低水位措施，确保管道内水位不大于管道直径的20%。1.1.2当管道内水位不符合本规程第1.1.1条的要求时，检测前应对管道实施封堵、导流，使管内水位满足检测要求。在进行结构性检测前应对被检测管道做疏通、清洗。当有下列情形之一时应中止检测：爬行器在管道内无法行走或推杆在管道内无法推进时；镜头沾有污物时；镜头浸入水中时；管道内充满雾气，影响图像质量时；其他原因无法正常检测时。1.2检测设备1.2.1检测设备的基本性能应符合下列规定：摄像镜头应具有平扫与旋转、仰俯与旋转、变焦功能，摄像镜头高度应可以自由调整；爬行器应具有前进、后退、空档、变速、防侧翻等功能，轮径大小、轮间距应可以根据被检测管道的大小进行更换或调整；控制系统应具有在监视器上同步显示日期、时间、管径、在管道内行进距离等信息的功能，并应可以进行数据处理；灯光强度应能调节。1.2.2电视检测设备的主要技术指标应符合表1.2.2的规定。表1.2.2电视检测设备主要技术指标项目技术指标成像单元%”CCD,彩色清晰度像素数不小于30万灵敏度最低感光度不大于3lux视角不小于12°监视器对角线尺寸不小于230mm,真彩色图像变形变形率不大于±2%照度最小照度不小于10XLED电缆抗拉力不小于2kN电缆长度推杆式不小于30m，爬行器式不小于120m爬行器在平地环境下的负载能力不小于1kN1.2.3检测设备应结构坚固、密封良好，能在0°C~+20°C的气温条件下和潮湿的环境中正常工作。1.2.4检测设备应具备测距功能，电缆计数器的计量单位不应大于0.1m。1.3检测方法1.3.1爬行器的行进方向宜与水流方向一致。1.3.2管径不大于200mm时，直向摄影的行进速度不宜超过O.lm/s；管径大于200mm时，直向摄影的行进速度不宜超过0.12m/s。1.3.3检测时摄像镜头移动轨迹应在管道中轴线上，偏离度不应大于管径的10%。当对特殊形状的管道进行检测时，应适当调整摄像头位置并获得最佳图像。1.3.1将载有摄像镜头的爬行器安放在检测起始位置后，在开始检测前，应将计数器归零。当检测起点与管段起点位置不一致时，应做补偿设置。1.3.2每一管段检测完成后，应根据电缆上的标记长度对计数器显示数值进行修正。1.3.3直向摄影过程中，图像应保持正向水平,中途不应改变拍摄角度和焦距。1.3.7在爬行器行进过程中，不应使用摄像镜头的变焦功能，当使用变焦功能时，爬行器应保持在静止状态。当需要爬行器继续行进时，应先将镜头的焦距恢复到最短焦距位置。1.3.8侧向摄影时，爬行器宜停止行进，变动拍摄角度和焦距以获得最佳图像。1.3.9管道检测过程中，录像资料不应产生画面暂停、间断记录、画面剪接的现象。1.3.10在检测过程中发现缺陷时，应将爬行器在完全能够解析缺陷的位置至少停止10s，确保所拍摄的图像清晰完整。1.3.11对各种缺陷、特殊结构和检测状况应作详细判读和量测，并填写现场记录表，记录表的内容和格式应符合规定...
