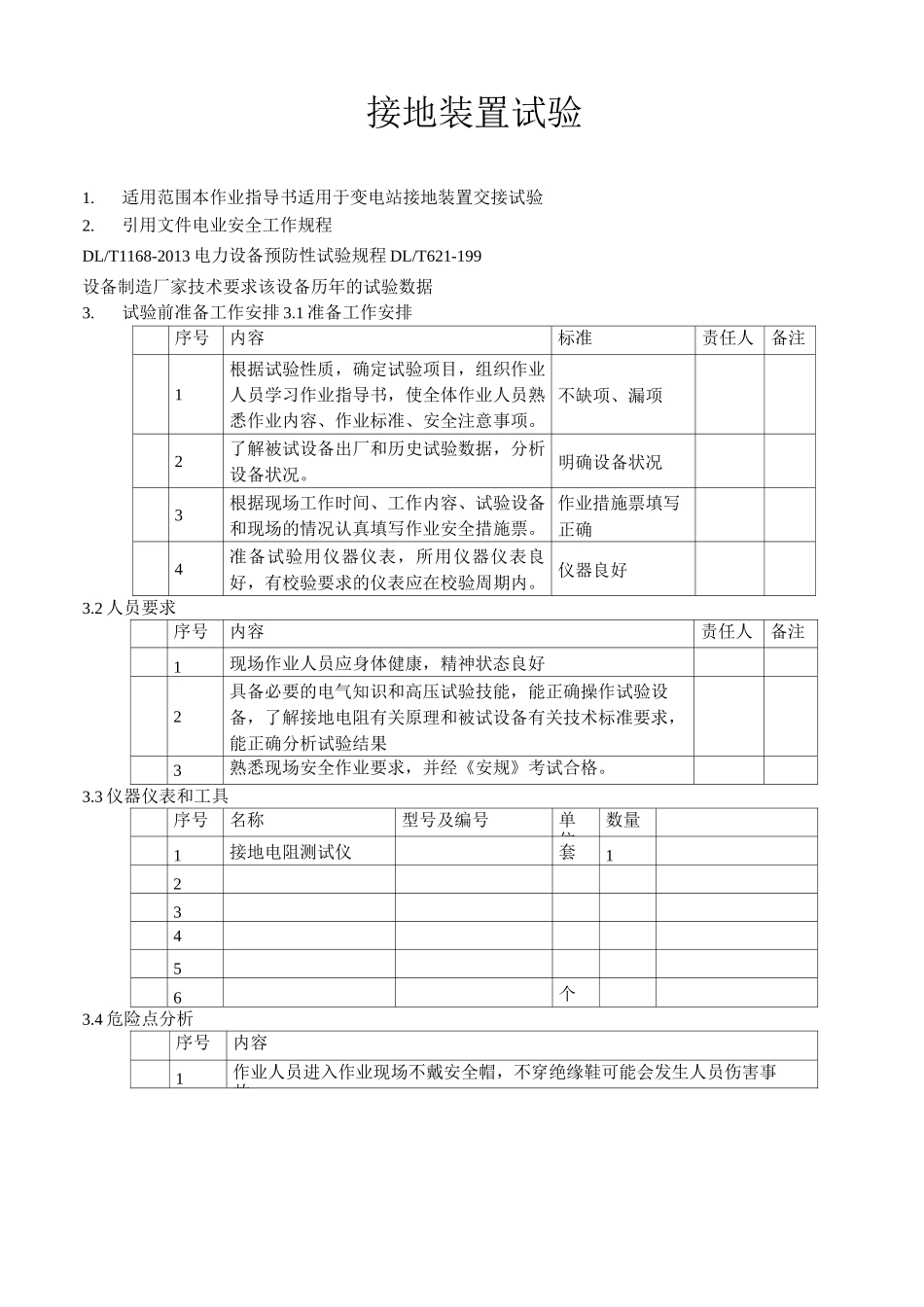

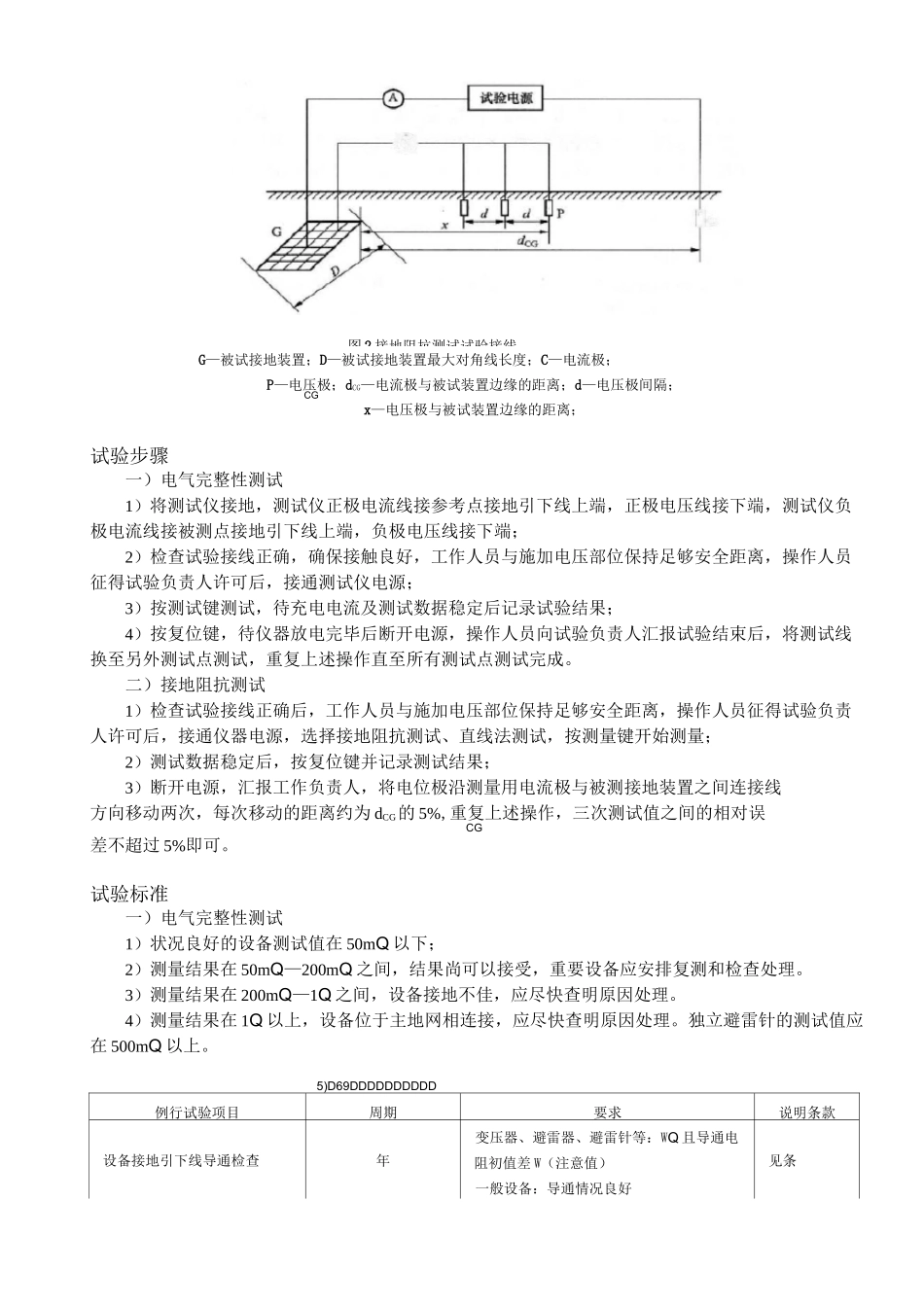

接地装置试验1.适用范围本作业指导书适用于变电站接地装置交接试验2.引用文件电业安全工作规程DL/T1168-2013电力设备预防性试验规程DL/T621-199设备制造厂家技术要求该设备历年的试验数据3.试验前准备工作安排3.1准备工作安排序号内容标准责任人备注1根据试验性质，确定试验项目，组织作业人员学习作业指导书，使全体作业人员熟悉作业内容、作业标准、安全注意事项。不缺项、漏项2了解被试设备出厂和历史试验数据，分析设备状况。明确设备状况3根据现场工作时间、工作内容、试验设备和现场的情况认真填写作业安全措施票。作业措施票填写正确4准备试验用仪器仪表，所用仪器仪表良好，有校验要求的仪表应在校验周期内。仪器良好3.2人员要求序号内容责任人备注1现场作业人员应身体健康，精神状态良好2具备必要的电气知识和高压试验技能，能正确操作试验设备，了解接地电阻有关原理和被试设备有关技术标准要求，能正确分析试验结果3熟悉现场安全作业要求，并经《安规》考试合格。3.3仪器仪表和工具序号名称型号及编号单位数量1接地电阻测试仪套123456个3.4危险点分析序号内容1作业人员进入作业现场不戴安全帽，不穿绝缘鞋可能会发生人员伤害事故。2作业人员进入作业现场可能会发生走错间隔及与带电设备保持距离不够情况。序号内容3试验现场不设安全围栏，会使非试验人员进入试验场地，造成触电。4进行绝缘电阻测量和直流试验后不对试品充分放电，会发生电击5加压时无人监护，可能会造成误加压或非试验人员误入试验场地，造成触电。6升压过程不实行呼唱制度，会造成人员触电。7登高作业可能会发生高空坠落或瓷件损坏。8试验设备接地不好，可能会对试验人员造成伤害。9变更试验接线，不断开电源，可能会对试验人员造成伤害。试验接线一）电气完整性测试二）接地阻抗测试测试变电站接地装置工频特性参数的电流极应布置得尽量远，接地阻抗测试试验接线如图2所示。一般电流极与变电站的dCG应为变电站对角线长度D的4—5倍；当远距离放线CG有困难时，在土壤电阻率均匀地区d可取2D,在土壤电阻率不均匀地区d可取3D.CGCG©D图2接地阻抗测试试验接线G—被试接地装置；D—被试接地装置最大对角线长度；C—电流极；P—电压极；dCG—电流极与被试装置边缘的距离；d—电压极间隔；CGx—电压极与被试装置边缘的距离；试验步骤一）电气完整性测试1）将测试仪接地，测试仪正极电流线接参考点接地引下线上端，正极电压线接下端，测试仪负极电流线接被测点接地引下线上端，负极电压线接下端；2）检查试验接线正确，确保接触良好，工作人员与施加电压部位保持足够安全距离，操作人员征得试验负责人许可后，接通测试仪电源；3）按测试键测试，待充电电流及测试数据稳定后记录试验结果；4）按复位键，待仪器放电完毕后断开电源，操作人员向试验负责人汇报试验结束后，将测试线换至另外测试点测试，重复上述操作直至所有测试点测试完成。二）接地阻抗测试1）检查试验接线正确后，工作人员与施加电压部位保持足够安全距离，操作人员征得试验负责人许可后，接通仪器电源，选择接地阻抗测试、直线法测试，按测量键开始测量；2）测试数据稳定后，按复位键并记录测试结果；3）断开电源，汇报工作负责人，将电位极沿测量用电流极与被测接地装置之间连接线方向移动两次，每次移动的距离约为dCG的5%,重复上述操作，三次测试值之间的相对误CG差不超过5%即可。试验标准一）电气完整性测试1）状况良好的设备测试值在50mQ以下；2）测量结果在50mQ—200mQ之间，结果尚可以接受，重要设备应安排复测和检查处理。3）测量结果在200mQ—1Q之间，设备接地不佳，应尽快查明原因处理。4）测量结果在1Q以上，设备位于主地网相连接，应尽快查明原因处理。独立避雷针的测试值应在500mQ以上。5)D69DDDDDDDDDD例行试验项目周期要求说明条款设备接地引下线导通检查年变压器、避雷器、避雷针等：WQ且导通电阻初值差W（注意值）一般设备：导通情况良好见条有效接地系统接地装置接地阻抗测量）年）当接地网结构发生改变时ZW2000/I。式中：I—经接地装置流入地中的短路电流，AZ—考虑到季节变化的最大接地阻抗，Q如不能满足上述标准要求时，在...
