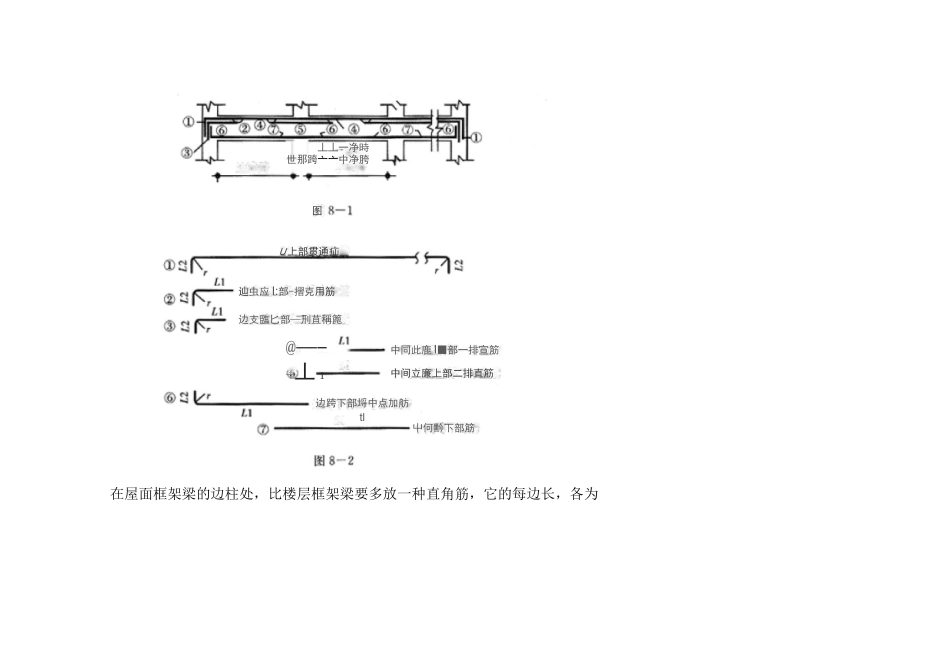

第八章框架梁中纵向钢筋下料长度计算第一节梁中钢筋概述本章将介绍，用平面整体表示方法制图的框架梁中的钢筋下料长度计算方法。在这种表示方法的制图中，除悬挑和加腋梁外，一般框架梁内没有弯起45°和60°的纵向受力钢筋。图一是楼层框架连续梁的一般图例。通俗地说，柱子附近梁中钢筋，是放在上部；跨中部分，梁中钢筋是放在下部。参照图一及一可以知道，对于安全或强度要求高的，梁的上部则设“上部贯通筋”，或称“上部通长筋”，贯通整个梁，如①号钢筋。当梁进入柱子里面时，在上部第一排要安放直角筋，如②号筋。如果②号筋还满足不了要求，再在第二排放置③号筋。位于中间柱子的梁上部，需要放置直筋，如④号筋。如果④直筋又满足不了要求，则再在粱的上部第二排放置⑤号筋。梁的跨中，需要在下部放置钢筋：边跨在下部放置直角钢筋⑥号；跨中下部放置⑦号钢筋。@—-亠丄1图屮何黔下部筋边跨下部埒中点加舫tl辿虫应I:部-摺克用筋边支臨匕部—刑苴稱篦丄丄一净時世那跨亠亠中净胯U上部贯通疝中同此鹿I■部一排宣筋中间立廉上部二排直筋在屋面框架梁的边柱处，比楼层框架梁要多放一种直角筋，它的每边长，各为gp箱部附加筋L1边跨搭接架立箭―-—中黔搭接架立筋幼丕部甜通筋_|「血Lt—上V■■■:当梁的上部，没有放置通长筋时，由于构造上的需要，可以在粱的上部放置搭接架立筋：边跨放置边跨搭接架立筋；跨中放置跨中搭接架立筋。根据需要，有时在梁中放置“下部贯通筋”。不论是“上部贯通筋”或“下部贯通筋”，它们都是“II”形的，即两端都是直角的。通过上面讲解，已经知道框架连续梁，分为楼层框架连续梁和屋面框架连续框架梁。然而，从抗震角度看，又区分为：一级抗震；二级抗震；三级抗震；四级抗震和非抗震。综上所述，类别就有十种。这里跨度还没有考虑进去。抗震等级，对梁中钢筋下料汁算，有什么影响呢抗震等级除了对于梁在构造厂有一定要求外，对于梁体中的钢筋，伸人柱体部分，埋人尺寸，以及搭接方面，是有不同尺寸要求的。呵想而知，抗震等级愈高，埋入和搭接尺寸愈大。图一为了更清楚地表达纵向受力钢筋，故意没有画出箍筋。不是箍筋不重要，而是箍筋在框架梁中，在没有弯起钢筋的情况下，不只是构造上的要求，还起着受力功能作用。箍筋的下料长度计算，前面已经讲过厂。第二节贯通筋的加工、下料尺寸一、贯通筋加工下料尺寸计算推导贯通筋的加工尺寸，分为三段，参看囤一4。图中“±0.4LaE”，表示一、二、二、四级抗震等级钢筋，进入柱中，水平方向的锚固长度值。括弧，的“o.4La”，表示非抗震等级钢筋，进入柱小，水平方向锚固长度值。图中“15d”，表示在柱中竖向的锚固长度值。在标注贯通筋加工尺寸时，不要忘记它是标注的外皮尺寸。这时，在求下料长度时，需要减去由于有两个直角钩，而发生的外皮差值。在框结构的构件中，纵向受力钢筋的直角弯曲半径，单独有规定，见第二章中表一。在框架结构的构件中，常用的钢筋，有级和54级钢筋；常用的混凝土，有C0C5和三C40的几种。另外，还要考虑结构的抗震等级等因素。为了计算方便，综合上述各种因素，用表的形式，把计算公式列入其中。见表一1、表一、表一、表一4、表一5和表【示例】计算图示C25钢筋殓框架梁钢筋工程量。已知：四级抗震，保护层厚30mm,一级钢筋LaE=27d,三级钢筋LaE=40d,搭接长度取1.2LaEo按EM退出全屏模亘已(2KL-9<3)250X4Gte@ioaz2Do(2)250X70Q3^25N4^L208^100/150(?)问3^203/2E5CX/C05脱52/3G4itl260022-3^203/2JUUJ語IX2KL-9G)252竝QE+迪刃3/2G(D0<2)3itl250X700?倍N4G1E5CX7C05U?252/3G4iil2r一妣⑵/1＞上部通长筋2022:(8400+3000+8400+300X2-30X2+15X22X2+1.2X40X22X2个)乂2根=46224mm2.端支座第一排负筋1(P20:(7800/3+600-30+15X20)X2=6940mm3.端支座第二排负筋24)20:(7800/4+600-30+15X20)X2X280mm4.中间支座第一排负筋1020:7800/3+3600+7800/3+1.2*40*20=9760mm5.中间支座第二排负筋2020:(7800/4+3600+7800/4)X2=15000mm6＞左边跨下部纵筋3CP25:(8400+300-30-1-15X25-300+40*25+1.2X40X25)X3=32835mm7.右边跨下部纵筋50*25:(8400+300-30+15X25-300+40*25+1-2X40X25)X5=54725mm&中...
