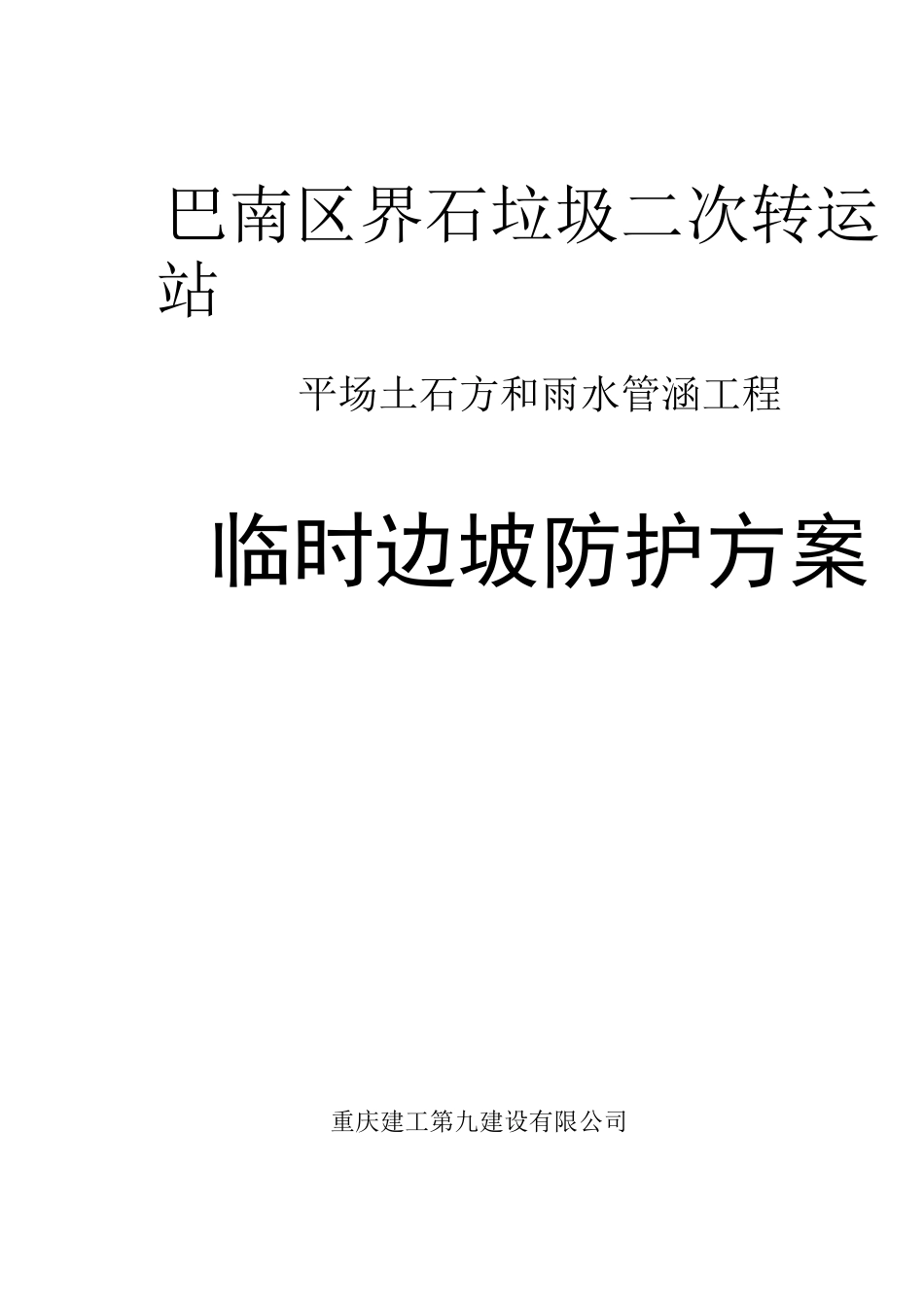

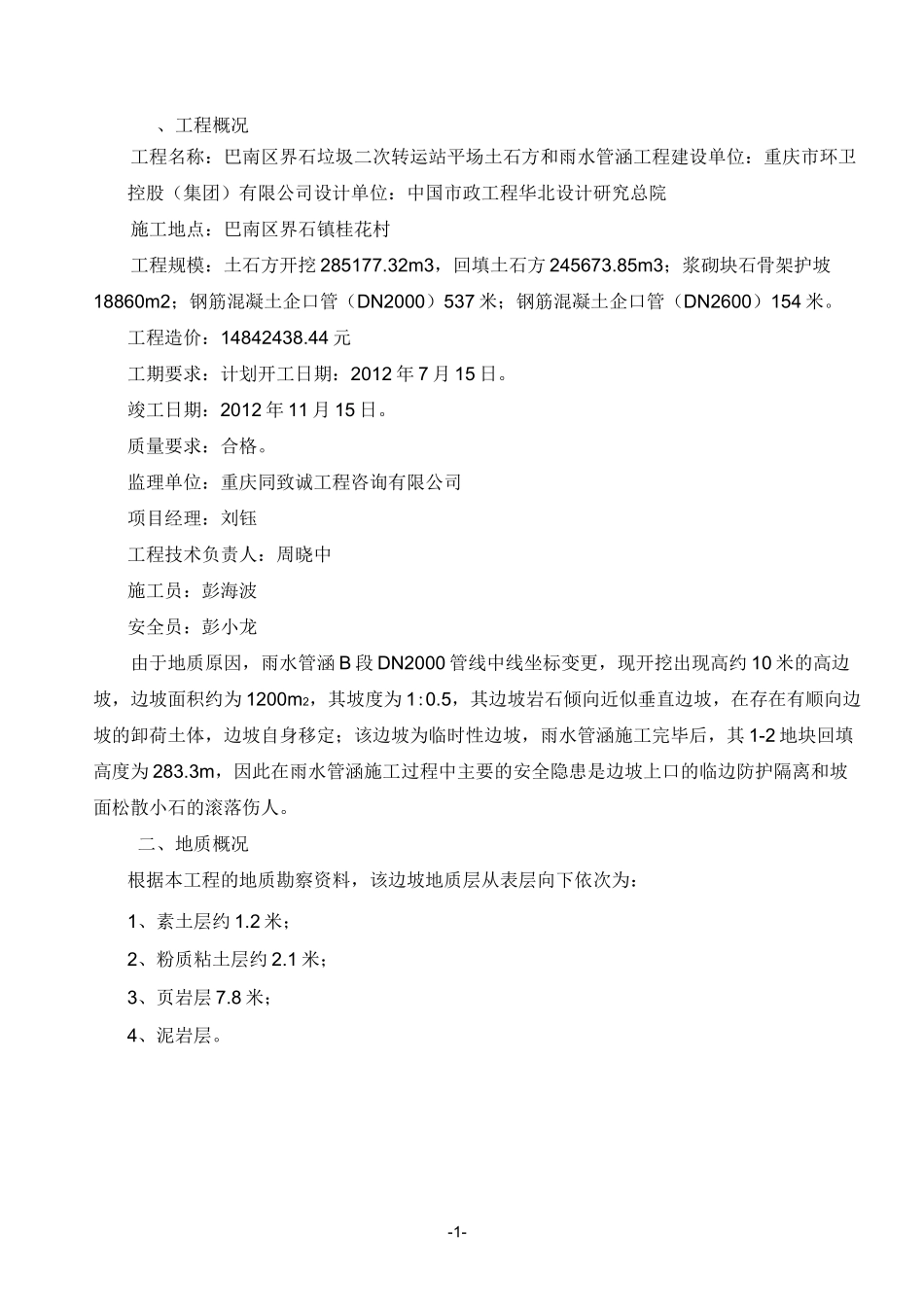

巴南区界石垃圾二次转运站平场土石方和雨水管涵工程临时边坡防护方案重庆建工第九建设有限公司二O一二年十一月-1-、工程概况工程名称：巴南区界石垃圾二次转运站平场土石方和雨水管涵工程建设单位：重庆市环卫控股（集团）有限公司设计单位：中国市政工程华北设计研究总院施工地点：巴南区界石镇桂花村工程规模：土石方开挖285177.32m3，回填土石方245673.85m3；浆砌块石骨架护坡18860m2；钢筋混凝土企口管（DN2000）537米；钢筋混凝土企口管（DN2600）154米。工程造价：14842438.44元工期要求：计划开工日期：2012年7月15日。竣工日期：2012年11月15日。质量要求：合格。监理单位：重庆同致诚工程咨询有限公司项目经理：刘钰工程技术负责人：周晓中施工员：彭海波安全员：彭小龙由于地质原因，雨水管涵B段DN2000管线中线坐标变更，现开挖出现高约10米的高边坡，边坡面积约为1200m2，其坡度为1:0.5，其边坡岩石倾向近似垂直边坡，在存在有顺向边坡的卸荷土体，边坡自身移定；该边坡为临时性边坡，雨水管涵施工完毕后，其1-2地块回填高度为283.3m，因此在雨水管涵施工过程中主要的安全隐患是边坡上口的临边防护隔离和坡面松散小石的滚落伤人。二、地质概况根据本工程的地质勘察资料，该边坡地质层从表层向下依次为：1、素土层约1.2米；2、粉质粘土层约2.1米；3、页岩层7.8米；4、泥岩层。-2-三、施工准备本工程的施工难点在于边坡高，约10米，岩层主要是破碎风化岩，安全隐患多。1、技术准备熟悉现场情况，并根据现场实际情况编制施工方案，编制材料采购计划，施工场地的移交接受，现场控制点的设立与复核，现场临时设施的搭设。2、主要施工仪器及检测设备计划序号仪器仪表名称规格型号单位数量1全站仪NTS-312台12水平仪DS3台13钢卷尺50m/5m把2/543、主要机械设备计划机械装备名称型号产地购置时间功率吨位容积单位数量新旧程度(%)备注水泵3D系列/上海2012.82.2KW台2100手推车2012.8辆6100钢管048满足4、劳动力计划序号工种最大计划工作内容1挂网工10铺设防护网2普工5清理坡面、基座开挖、材料转运等3安全护卫2负责现场安全维护4测量人员1现场测量四、防护网施工工艺1、清理坡面：人工对坡面防护区域的浮土及浮石进行清除；2、放线测量确定锚杆孔位(根据地形条件，孔间距可有0.3m的调整量)，并在每孔位处凿一定深度不小于锚杆外露环套长度的凹坑，一般口径20cm,深20cm；3、钻孔-3-A、锚孔钻进：成孔匀速钻进，严格控制钻孔速度，以防止钻孔弯曲和变形，钻进达到设计深度后，不停钻，在停止进尺的情况下，稳钻1-2分钟；B、造孔精度要求a、孔径误差：造孔孔径大于90mm；b、孔深：锚孔设计深度大于5cm以上；c、当受凿岩设备限制时，构成每根锚杆的两股钢绳可分别锚入两个孔径不小于035mm的锚孔内，形成人字形锚杆，两股钢绳间夹角为15°〜30°，以达到同样的锚固效果；4、锚杆制作A、钢绳锚杆验收：锚杆下料后，应清除表面浮锈污物，油污和泥土；B、在施工现场制作钢绳锚杆时，应根据进度做到随制随用，并注意防水、防污染。5、锚杆安装锚杆安装时要牢固，外露环套顶端高出地表15cm以便安装防护网。6、防护网安装从上向下铺挂防护网，防护网间重叠宽度不小于5cm，两张防护网间的缝合以及防护网与支撑绳间用①1.5铁丝按1m间距进行扎结。五、现场施工监测1、边坡安危关系到本雨水管涵工程的安全，还关系周边道路安全，因此必须采取信息施工的方法对基坑施工的全过程进行监测。2、监测工作的主要内容如下：A边坡变形（侧斜）：用侧斜管埋入被支护土体中，监测土体水平位移，共布置测斜点3个，测斜管理埋置深度10-12m，采用测斜仪测试。B坡顶沉降监测：坡顶埋设测点，布点3个，具体位置可适当调整，用经纬仪或全站仪测试。C边坡上口道路地面沉降与水平监测：间隔20m布一个测点。3、施工单位应与监测单位密切配合，做好检测点的保护工作。4、开挖前应取得基数，且测试基数不少于2次，在开挖过程中，每周2〜3次，当测试数据变化较大或开挖后期应加密监测或连续监测，应在测试当天向监理单位及设计单位提供监测条件。-4-5、监测时间从开挖开始至管涵沟基底，封底及底板施工完成后，可加大监测...
