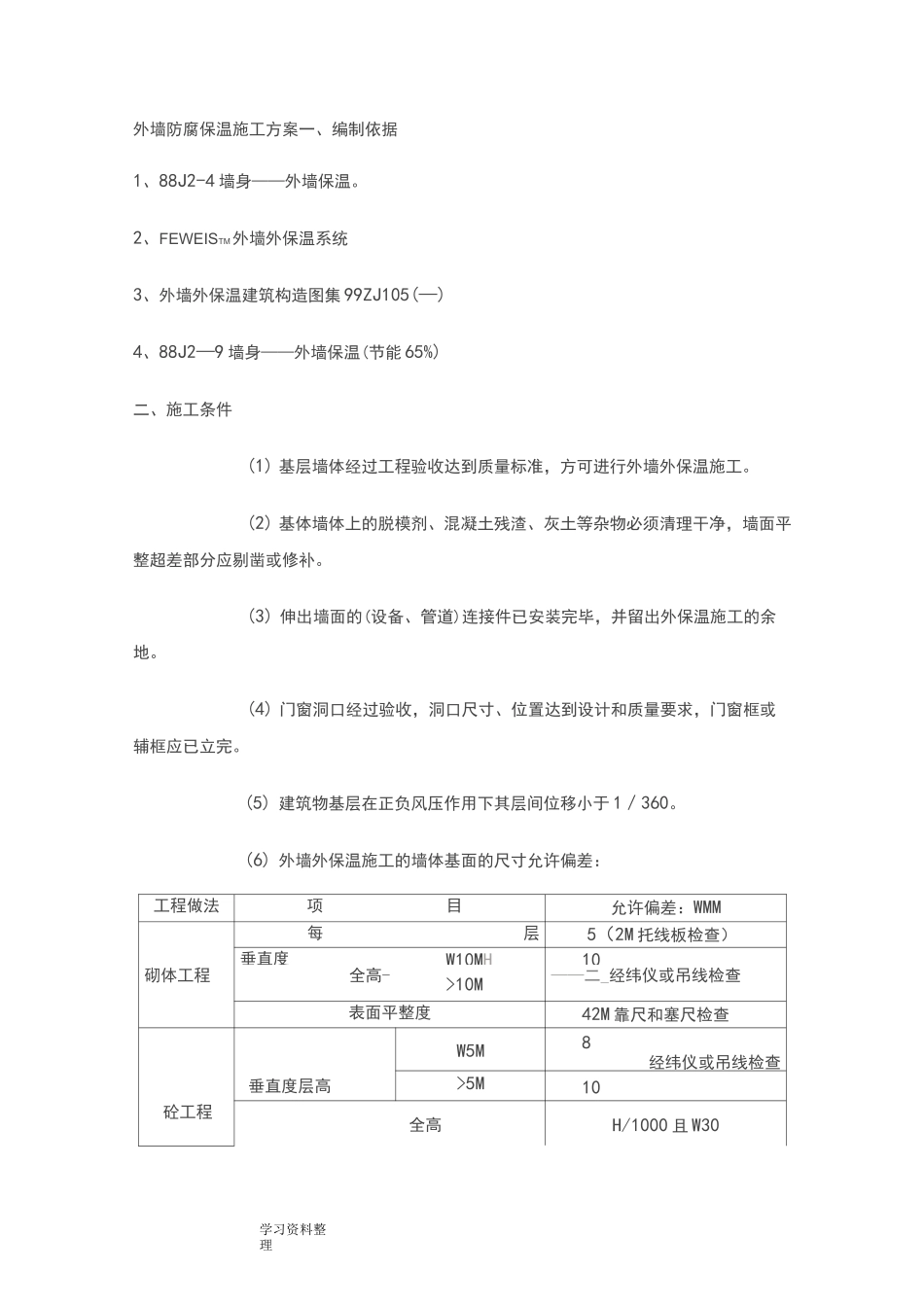

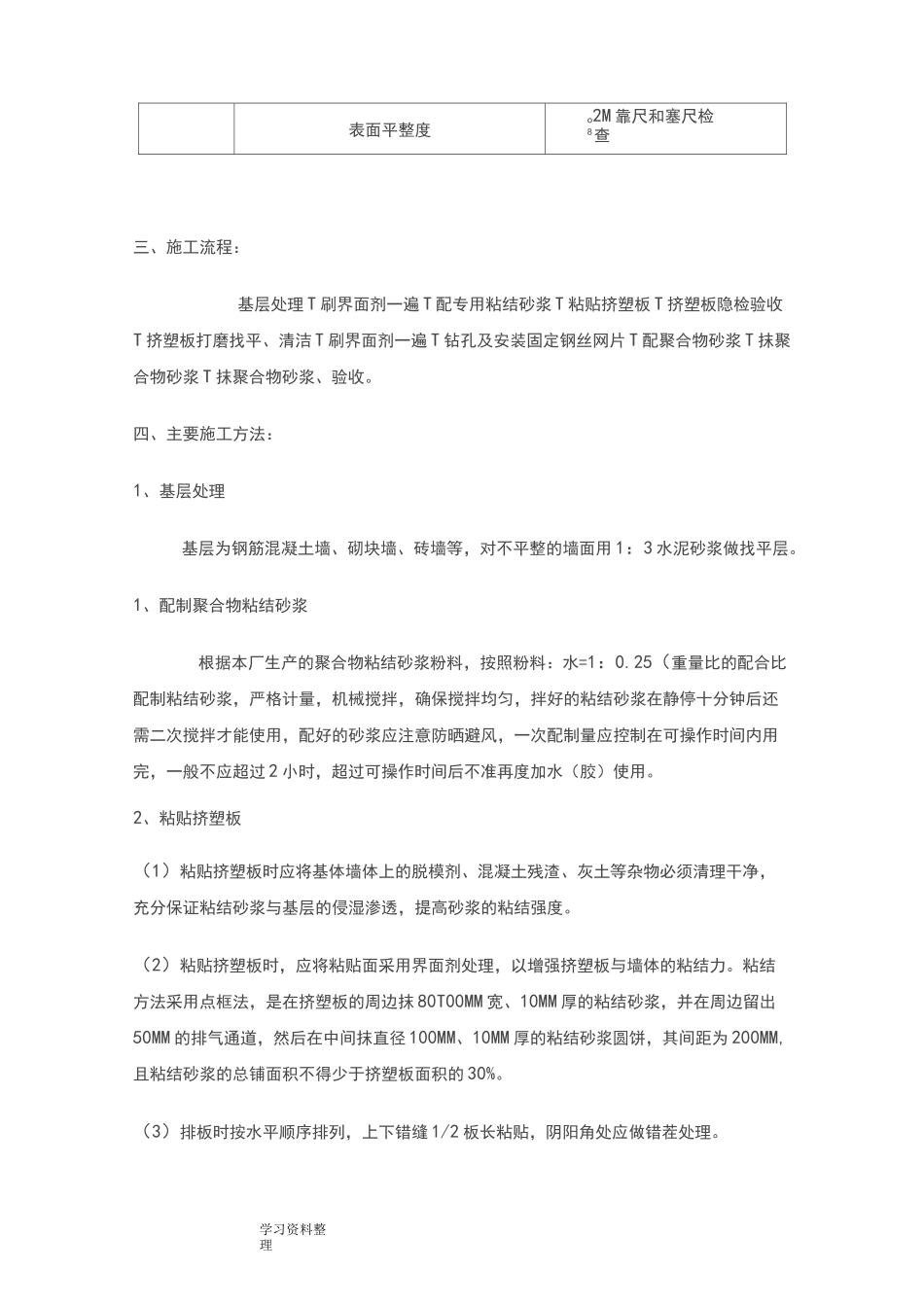

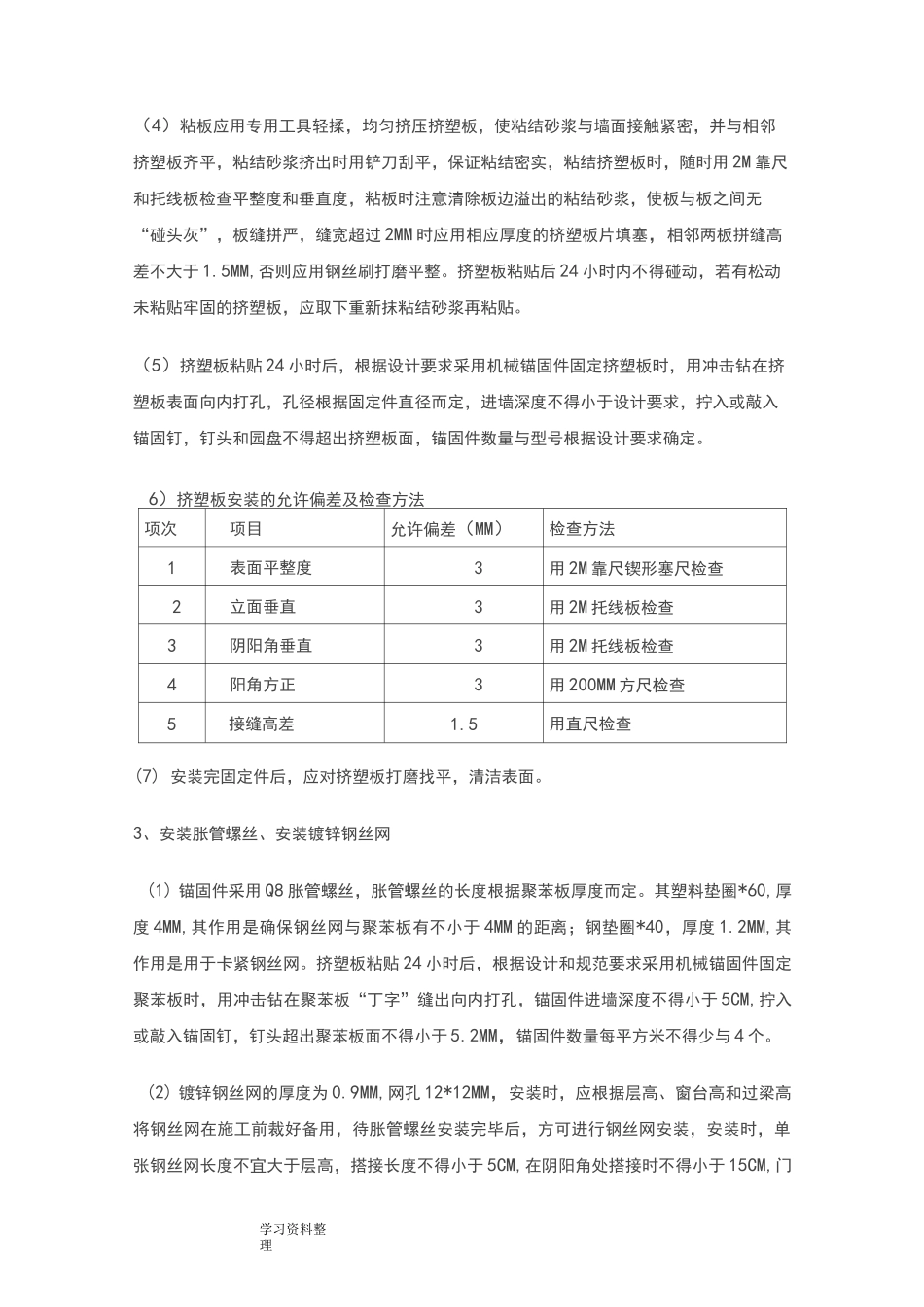

学习资料整理外墙防腐保温施工方案一、编制依据1、88J2-4墙身——外墙保温。2、FEWEISTM外墙外保温系统3、外墙外保温建筑构造图集99ZJ105(—)4、88J2—9墙身——外墙保温(节能65%)二、施工条件(1)基层墙体经过工程验收达到质量标准，方可进行外墙外保温施工。(2)基体墙体上的脱模剂、混凝土残渣、灰土等杂物必须清理干净，墙面平整超差部分应剔凿或修补。(3)伸出墙面的(设备、管道)连接件已安装完毕，并留出外保温施工的余地。(4)门窗洞口经过验收，洞口尺寸、位置达到设计和质量要求，门窗框或辅框应已立完。(5)建筑物基层在正负风压作用下其层间位移小于1／360。(6)外墙外保温施工的墙体基面的尺寸允许偏差：工程做法项目允许偏差：WMM每层5（2M托线板检查）垂直度W10MH10砌体工程全高->10M——二_经纬仪或吊线检查表面平整度42M靠尺和塞尺检查W5M8经纬仪或吊线检查垂直度层高>5M10砼工程全高H/1000且W30学习资料整理表面平整度o2M靠尺和塞尺检8查三、施工流程：基层处理T刷界面剂一遍T配专用粘结砂浆T粘贴挤塑板T挤塑板隐检验收T挤塑板打磨找平、清洁T刷界面剂一遍T钻孔及安装固定钢丝网片T配聚合物砂浆T抹聚合物砂浆T抹聚合物砂浆、验收。四、主要施工方法：1、基层处理基层为钢筋混凝土墙、砌块墙、砖墙等，对不平整的墙面用1：3水泥砂浆做找平层。1、配制聚合物粘结砂浆根据本厂生产的聚合物粘结砂浆粉料，按照粉料：水=1：0.25（重量比的配合比配制粘结砂浆，严格计量，机械搅拌，确保搅拌均匀，拌好的粘结砂浆在静停十分钟后还需二次搅拌才能使用，配好的砂浆应注意防晒避风，一次配制量应控制在可操作时间内用完，一般不应超过2小时，超过可操作时间后不准再度加水（胶）使用。2、粘贴挤塑板（1）粘贴挤塑板时应将基体墙体上的脱模剂、混凝土残渣、灰土等杂物必须清理干净，充分保证粘结砂浆与基层的侵湿渗透，提高砂浆的粘结强度。（2）粘贴挤塑板时，应将粘贴面采用界面剂处理，以增强挤塑板与墙体的粘结力。粘结方法采用点框法，是在挤塑板的周边抹80T00MM宽、10MM厚的粘结砂浆，并在周边留出50MM的排气通道，然后在中间抹直径100MM、10MM厚的粘结砂浆圆饼，其间距为200MM,且粘结砂浆的总铺面积不得少于挤塑板面积的30%。（3）排板时按水平顺序排列，上下错缝1/2板长粘贴，阴阳角处应做错茬处理。学习资料整理（4）粘板应用专用工具轻揉，均匀挤压挤塑板，使粘结砂浆与墙面接触紧密，并与相邻挤塑板齐平，粘结砂浆挤出时用铲刀刮平，保证粘结密实，粘结挤塑板时，随时用2M靠尺和托线板检查平整度和垂直度，粘板时注意清除板边溢出的粘结砂浆，使板与板之间无“碰头灰”，板缝拼严，缝宽超过2MM时应用相应厚度的挤塑板片填塞，相邻两板拼缝高差不大于1.5MM,否则应用钢丝刷打磨平整。挤塑板粘贴后24小时内不得碰动，若有松动未粘贴牢固的挤塑板，应取下重新抹粘结砂浆再粘贴。（5）挤塑板粘贴24小时后，根据设计要求采用机械锚固件固定挤塑板时，用冲击钻在挤塑板表面向内打孔，孔径根据固定件直径而定，进墙深度不得小于设计要求，拧入或敲入锚固钉，钉头和园盘不得超出挤塑板面，锚固件数量与型号根据设计要求确定。6）挤塑板安装的允许偏差及检查方法项次项目允许偏差（MM）检查方法1表面平整度3用2M靠尺锲形塞尺检查2立面垂直3用2M托线板检查3阴阳角垂直3用2M托线板检查4阳角方正3用200MM方尺检查5接缝高差1.5用直尺检查(7)安装完固定件后，应对挤塑板打磨找平，清洁表面。3、安装胀管螺丝、安装镀锌钢丝网(1)锚固件采用Q8胀管螺丝，胀管螺丝的长度根据聚苯板厚度而定。其塑料垫圈*60,厚度4MM,其作用是确保钢丝网与聚苯板有不小于4MM的距离；钢垫圈*40，厚度1.2MM,其作用是用于卡紧钢丝网。挤塑板粘贴24小时后，根据设计和规范要求采用机械锚固件固定聚苯板时，用冲击钻在聚苯板“丁字”缝出向内打孔，锚固件进墙深度不得小于5CM,拧入或敲入锚固钉，钉头超出聚苯板面不得小于5.2MM，锚固件数量每平方米不得少与4个。(2)镀锌钢丝网的厚度为0.9MM,网孔12*12MM，安装时，应根据层高、窗台高和过梁高将钢丝网在施工前裁好备用，待胀管螺丝安装完毕后，方可进行钢丝网安装...
