屋面雨水排水采用虹吸内排水系统施工方案【图】VIP免费

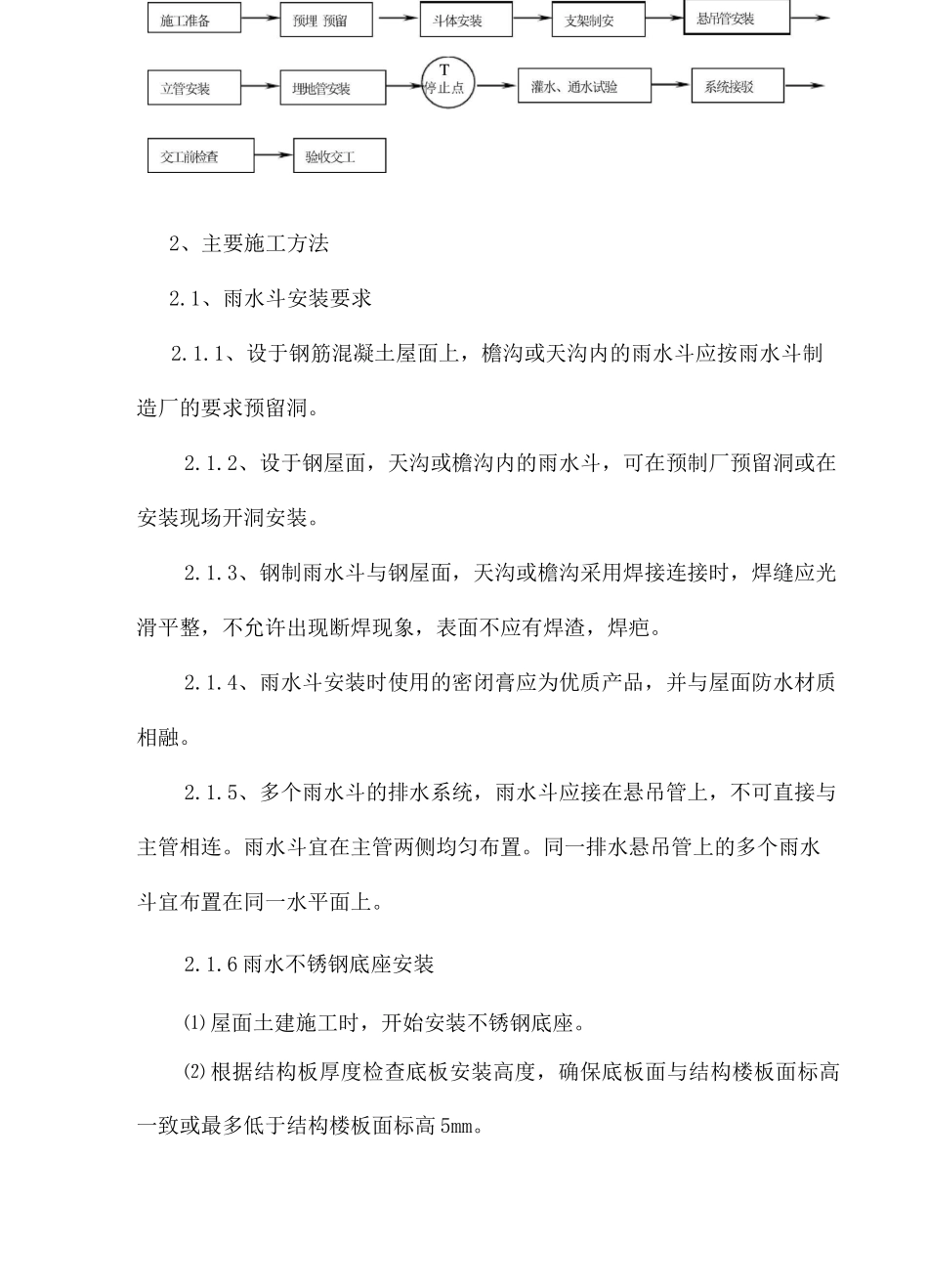

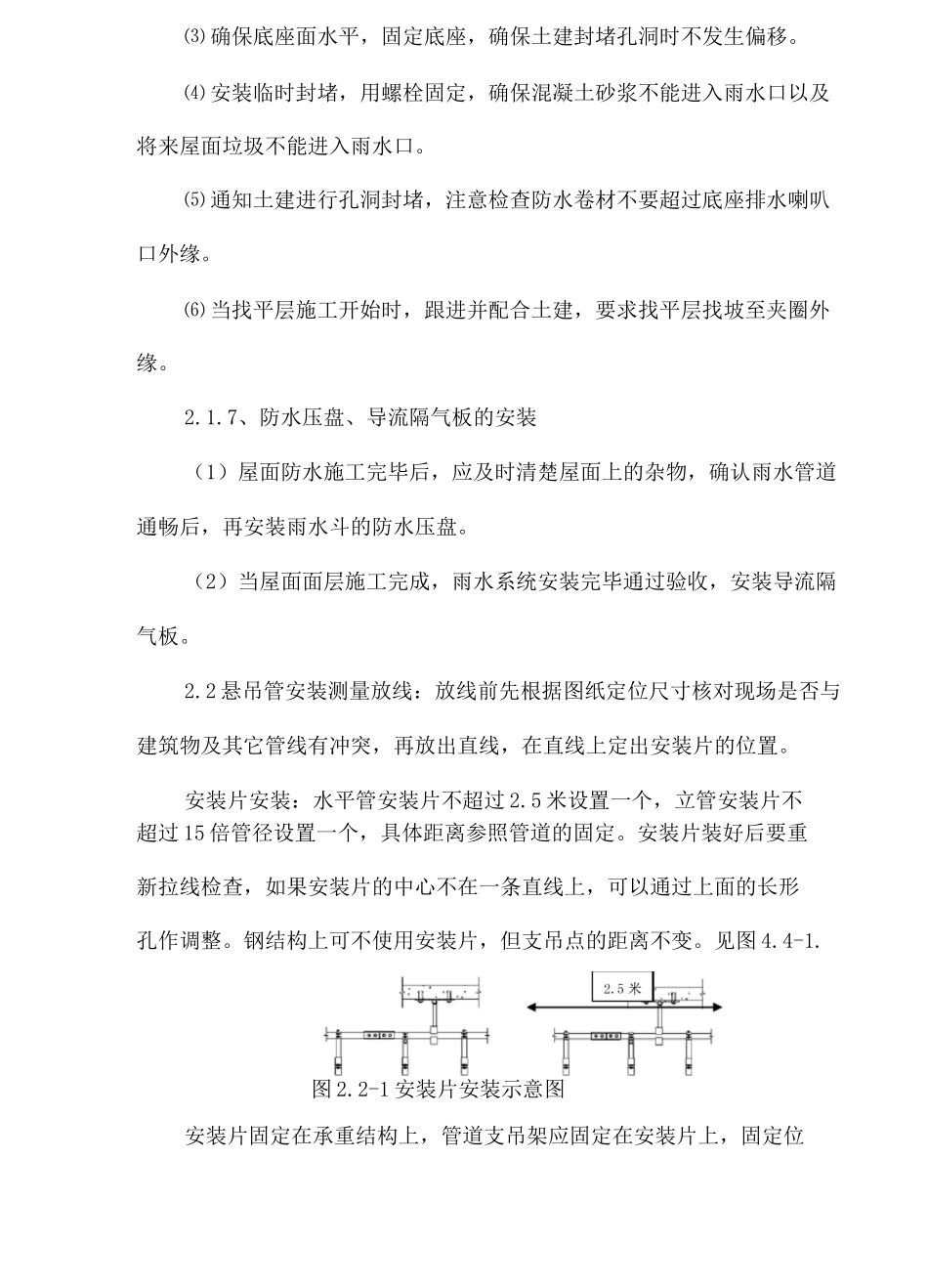

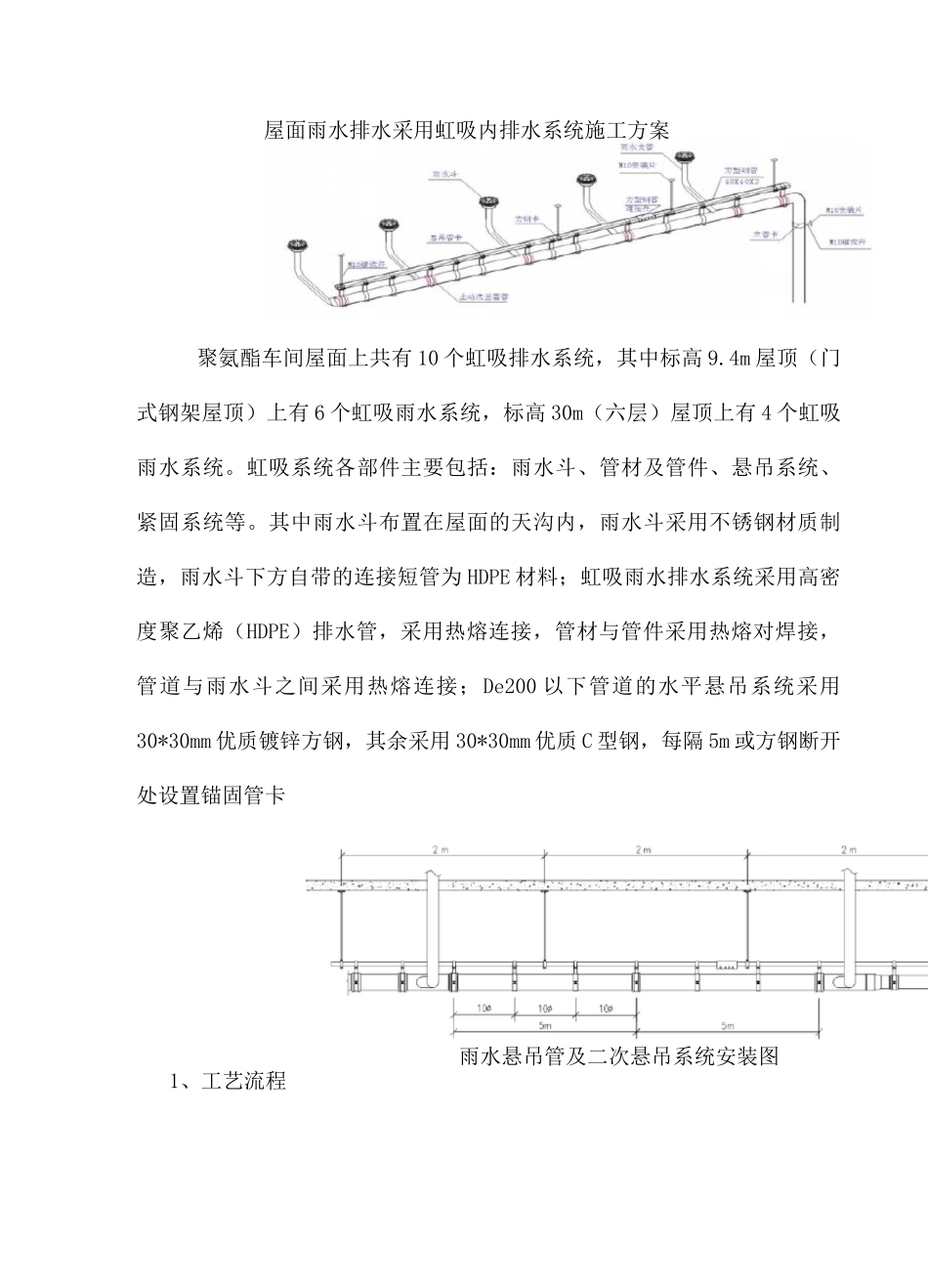

屋面雨水排水采用虹吸内排水系统施工方案聚氨酯车间屋面上共有10个虹吸排水系统，其中标高9.4m屋顶（门式钢架屋顶）上有6个虹吸雨水系统，标高30m（六层）屋顶上有4个虹吸雨水系统。虹吸系统各部件主要包括：雨水斗、管材及管件、悬吊系统、紧固系统等。其中雨水斗布置在屋面的天沟内，雨水斗采用不锈钢材质制造，雨水斗下方自带的连接短管为HDPE材料；虹吸雨水排水系统采用高密度聚乙烯（HDPE）排水管，采用热熔连接，管材与管件采用热熔对焊接，管道与雨水斗之间采用热熔连接；De200以下管道的水平悬吊系统采用30*30mm优质镀锌方钢，其余采用30*30mm优质C型钢，每隔5m或方钢断开处设置锚固管卡雨水悬吊管及二次悬吊系统安装图1、工艺流程2、主要施工方法2.1、雨水斗安装要求2.1.1、设于钢筋混凝土屋面上，檐沟或天沟内的雨水斗应按雨水斗制造厂的要求预留洞。2.1.2、设于钢屋面，天沟或檐沟内的雨水斗，可在预制厂预留洞或在安装现场开洞安装。2.1.3、钢制雨水斗与钢屋面，天沟或檐沟采用焊接连接时，焊缝应光滑平整，不允许出现断焊现象，表面不应有焊渣，焊疤。2.1.4、雨水斗安装时使用的密闭膏应为优质产品，并与屋面防水材质相融。2.1.5、多个雨水斗的排水系统，雨水斗应接在悬吊管上，不可直接与主管相连。雨水斗宜在主管两侧均匀布置。同一排水悬吊管上的多个雨水斗宜布置在同一水平面上。2.1.6雨水不锈钢底座安装⑴屋面土建施工时，开始安装不锈钢底座。⑵根据结构板厚度检查底板安装高度，确保底板面与结构楼板面标高一致或最多低于结构楼板面标高5mm。⑶确保底座面水平，固定底座，确保土建封堵孔洞时不发生偏移。⑷安装临时封堵，用螺栓固定，确保混凝土砂浆不能进入雨水口以及将来屋面垃圾不能进入雨水口。⑸通知土建进行孔洞封堵，注意检查防水卷材不要超过底座排水喇叭口外缘。⑹当找平层施工开始时，跟进并配合土建，要求找平层找坡至夹圈外缘。2.1.7、防水压盘、导流隔气板的安装（1）屋面防水施工完毕后，应及时清楚屋面上的杂物，确认雨水管道通畅后，再安装雨水斗的防水压盘。（2）当屋面面层施工完成，雨水系统安装完毕通过验收，安装导流隔气板。2.2悬吊管安装测量放线：放线前先根据图纸定位尺寸核对现场是否与建筑物及其它管线有冲突，再放出直线，在直线上定出安装片的位置。安装片安装：水平管安装片不超过2.5米设置一个，立管安装片不超过15倍管径设置一个，具体距离参照管道的固定。安装片装好后要重新拉线检查，如果安装片的中心不在一条直线上，可以通过上面的长形孔作调整。钢结构上可不使用安装片，但支吊点的距离不变。见图4.4-1.图2.2-1安装片安装示意图安装片固定在承重结构上，管道支吊架应固定在安装片上，固定位置要准确，埋设应牢固，立管及水平管道安装如图2.2-2。方形钢导管应沿高密度聚乙烯(HDPE)悬吊管悬挂在建筑承重结构上，高密度聚乙烯(HDPE)悬吊管则宜采用导向管卡和锚固管卡连接在方形钢导管上。支吊架及管道安装如图2.2-2。2.3管道连接及水平管吊装高密度聚乙烯（HDPE）管的连接对于直径40mm到315mm的管道采用电动对焊接法，热熔对焊的操作在地面进行，一般在预制阶段使用。操作步骤如下：把相应的管件固定在管道箍紧装置上成一直线（图2.3-4）；把管件小心的顶在切割盘上，切割管端直到把管端完全平直、干净为止。把两个管件合拢，观察切割面是否正确（图2.3-5）；用焊接片熔焊管端（绿灯亮）直到焊接面凸出处达到相应的要求大小（取决于管径的大小）（图2.3-6）；把两管件按中情况（图23-不合格的要锯开重要求的焊接压力（参见刻度）仔细地碰拢。在焊接处完全冷却前，不要松开锁扣把手。（大约40秒）（图2.3-7）。图2.3-6图2.3-7检查对接焊缝质量，一般要求检查焊缝高度，错边，接口宽度及对悬吊系统如图2.3-9的示，在悬吊管上每间隔W5米设置一个固定管卡，此点与悬吊梁固定，为不可移动的。因为HDPE管具有膨胀系数较图2.3-4图2.3-5大，但膨胀应力小的特性，所以固定支（吊）架的设置将整段悬吊管的膨胀变形分解到各固定支（吊）架之间，变形无法目测察觉，起到美观作用，膨胀应力由固定支（吊）架传递到悬吊梁上被消解，对建...
