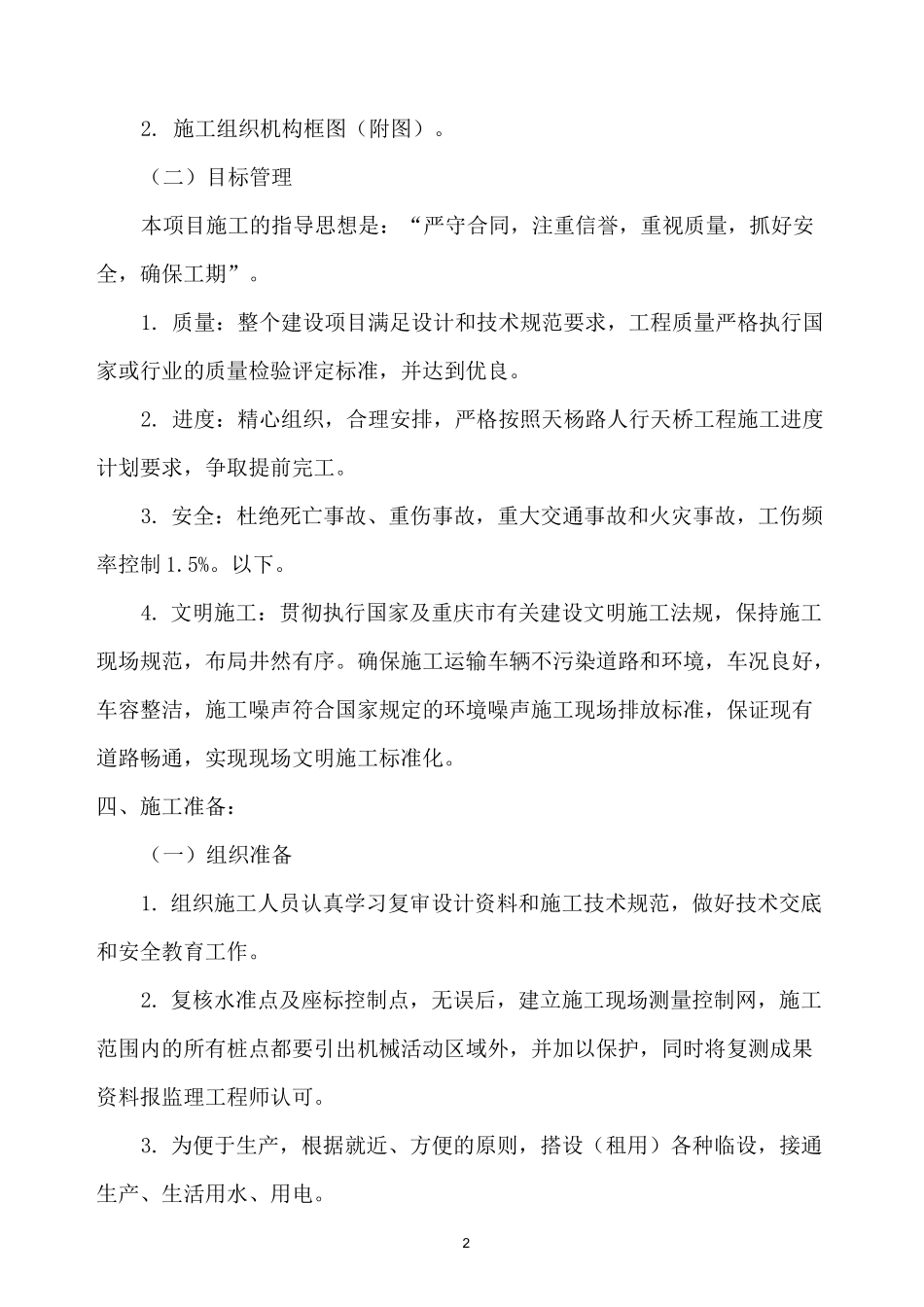

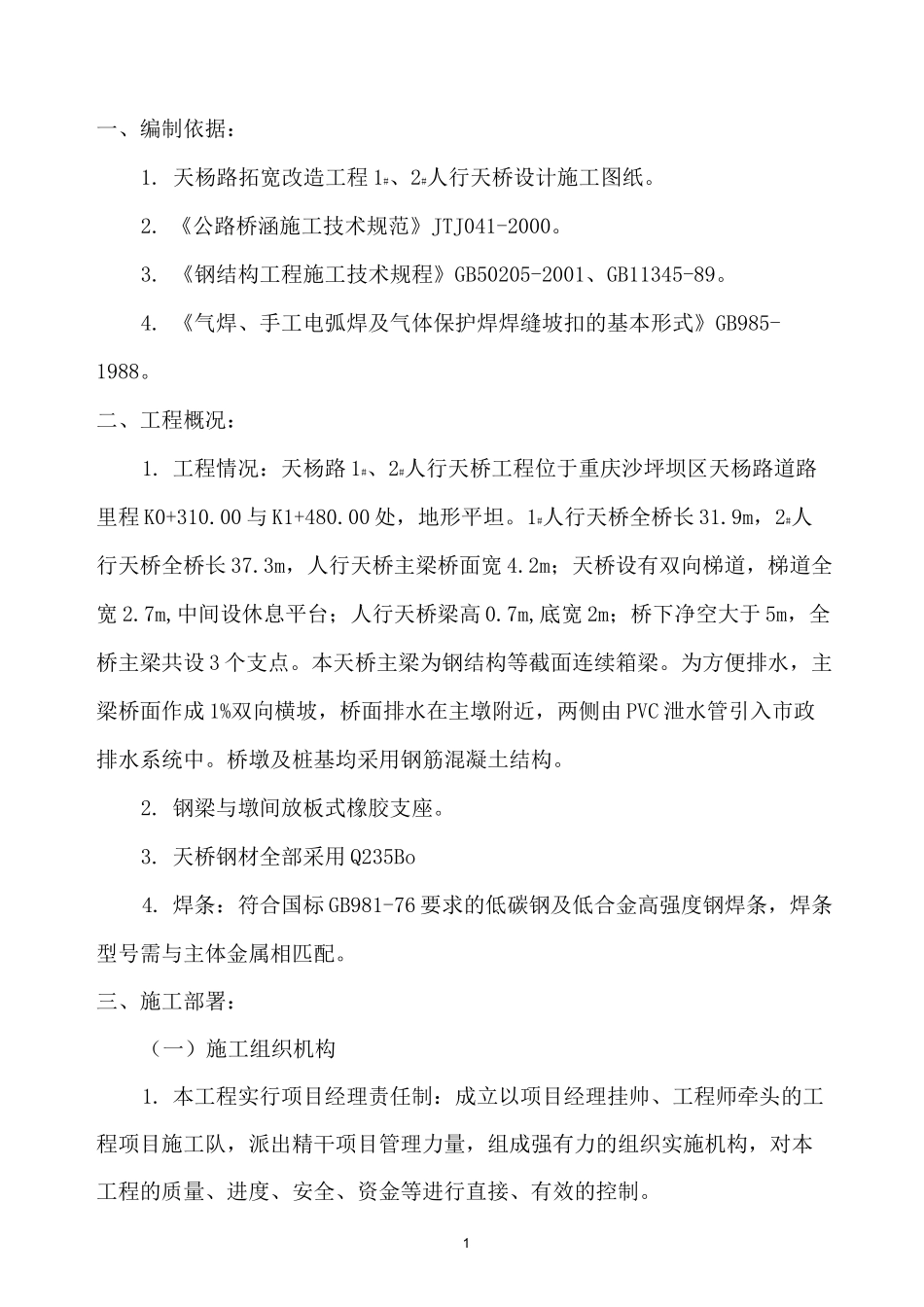

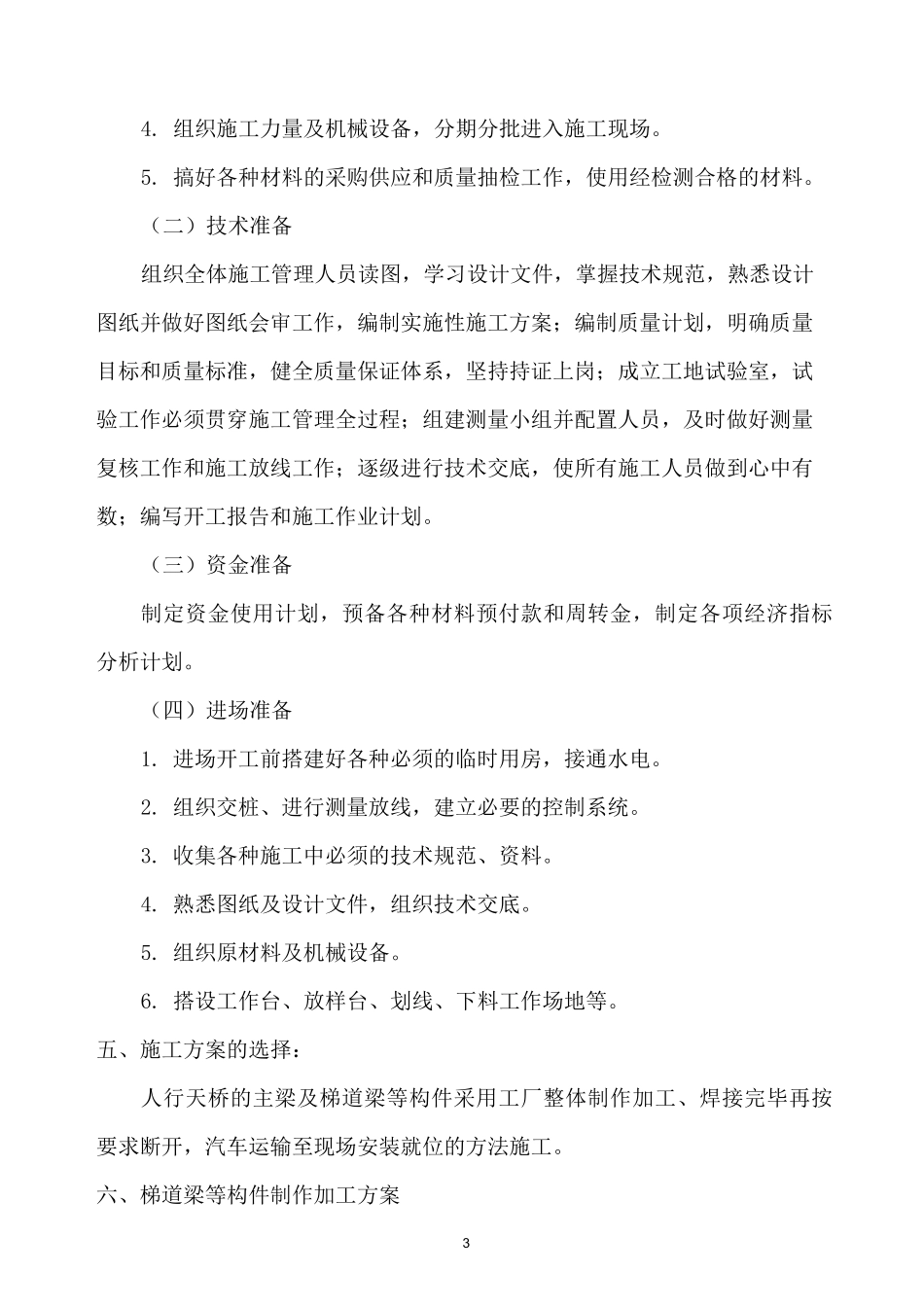

1一、编制依据：1.天杨路拓宽改造工程1#、2#人行天桥设计施工图纸。2.《公路桥涵施工技术规范》JTJ041-2000。3.《钢结构工程施工技术规程》GB50205-2001、GB11345-89。4.《气焊、手工电弧焊及气体保护焊焊缝坡扣的基本形式》GB985-1988。二、工程概况：1.工程情况：天杨路1#、2#人行天桥工程位于重庆沙坪坝区天杨路道路里程K0+310.00与K1+480.00处，地形平坦。1#人行天桥全桥长31.9m，2#人行天桥全桥长37.3m，人行天桥主梁桥面宽4.2m；天桥设有双向梯道，梯道全宽2.7m,中间设休息平台；人行天桥梁高0.7m,底宽2m；桥下净空大于5m，全桥主梁共设3个支点。本天桥主梁为钢结构等截面连续箱梁。为方便排水，主梁桥面作成1%双向横坡，桥面排水在主墩附近，两侧由PVC泄水管引入市政排水系统中。桥墩及桩基均采用钢筋混凝土结构。2.钢梁与墩间放板式橡胶支座。3.天桥钢材全部采用Q235Bo4.焊条：符合国标GB981-76要求的低碳钢及低合金高强度钢焊条，焊条型号需与主体金属相匹配。三、施工部署：（一）施工组织机构1.本工程实行项目经理责任制：成立以项目经理挂帅、工程师牵头的工程项目施工队，派出精干项目管理力量，组成强有力的组织实施机构，对本工程的质量、进度、安全、资金等进行直接、有效的控制。22.施工组织机构框图（附图）。（二）目标管理本项目施工的指导思想是：“严守合同，注重信誉，重视质量，抓好安全，确保工期”。1.质量：整个建设项目满足设计和技术规范要求，工程质量严格执行国家或行业的质量检验评定标准，并达到优良。2.进度：精心组织，合理安排，严格按照天杨路人行天桥工程施工进度计划要求，争取提前完工。3.安全：杜绝死亡事故、重伤事故，重大交通事故和火灾事故，工伤频率控制1.5%。以下。4.文明施工：贯彻执行国家及重庆市有关建设文明施工法规，保持施工现场规范，布局井然有序。确保施工运输车辆不污染道路和环境，车况良好，车容整洁，施工噪声符合国家规定的环境噪声施工现场排放标准，保证现有道路畅通，实现现场文明施工标准化。四、施工准备：（一）组织准备1.组织施工人员认真学习复审设计资料和施工技术规范，做好技术交底和安全教育工作。2.复核水准点及座标控制点，无误后，建立施工现场测量控制网，施工范围内的所有桩点都要引出机械活动区域外，并加以保护，同时将复测成果资料报监理工程师认可。3.为便于生产，根据就近、方便的原则，搭设（租用）各种临设，接通生产、生活用水、用电。34.组织施工力量及机械设备，分期分批进入施工现场。5.搞好各种材料的采购供应和质量抽检工作，使用经检测合格的材料。（二）技术准备组织全体施工管理人员读图，学习设计文件，掌握技术规范，熟悉设计图纸并做好图纸会审工作，编制实施性施工方案；编制质量计划，明确质量目标和质量标准，健全质量保证体系，坚持持证上岗；成立工地试验室，试验工作必须贯穿施工管理全过程；组建测量小组并配置人员，及时做好测量复核工作和施工放线工作；逐级进行技术交底，使所有施工人员做到心中有数；编写开工报告和施工作业计划。（三）资金准备制定资金使用计划，预备各种材料预付款和周转金，制定各项经济指标分析计划。（四）进场准备1.进场开工前搭建好各种必须的临时用房，接通水电。2.组织交桩、进行测量放线，建立必要的控制系统。3.收集各种施工中必须的技术规范、资料。4.熟悉图纸及设计文件，组织技术交底。5.组织原材料及机械设备。6.搭设工作台、放样台、划线、下料工作场地等。五、施工方案的选择：人行天桥的主梁及梯道梁等构件采用工厂整体制作加工、焊接完毕再按要求断开，汽车运输至现场安装就位的方法施工。六、梯道梁等构件制作加工方案4（一）梯道梁的加工方案1.梯道梁分二个制作单元，以1#天桥1#梯道梁为例（1）梯道墩平台以上为上段；（2）梯道墩平台以下为下段。2.主要工艺流程如下：材料复验f号料、坡口加工f板平直f（组装成“n”型一焊接）f组装成“口”型f焊接f梯道梁端部放样、切割f梯踏步支承与梯道梁上部1＃组焊f检验f喷砂除锈f热喷铝f涂漆。3.划线（1）对板材找方，对较长板料标出轨道线和切割线；（2）划线时预留焊缝收缩余量；（...
