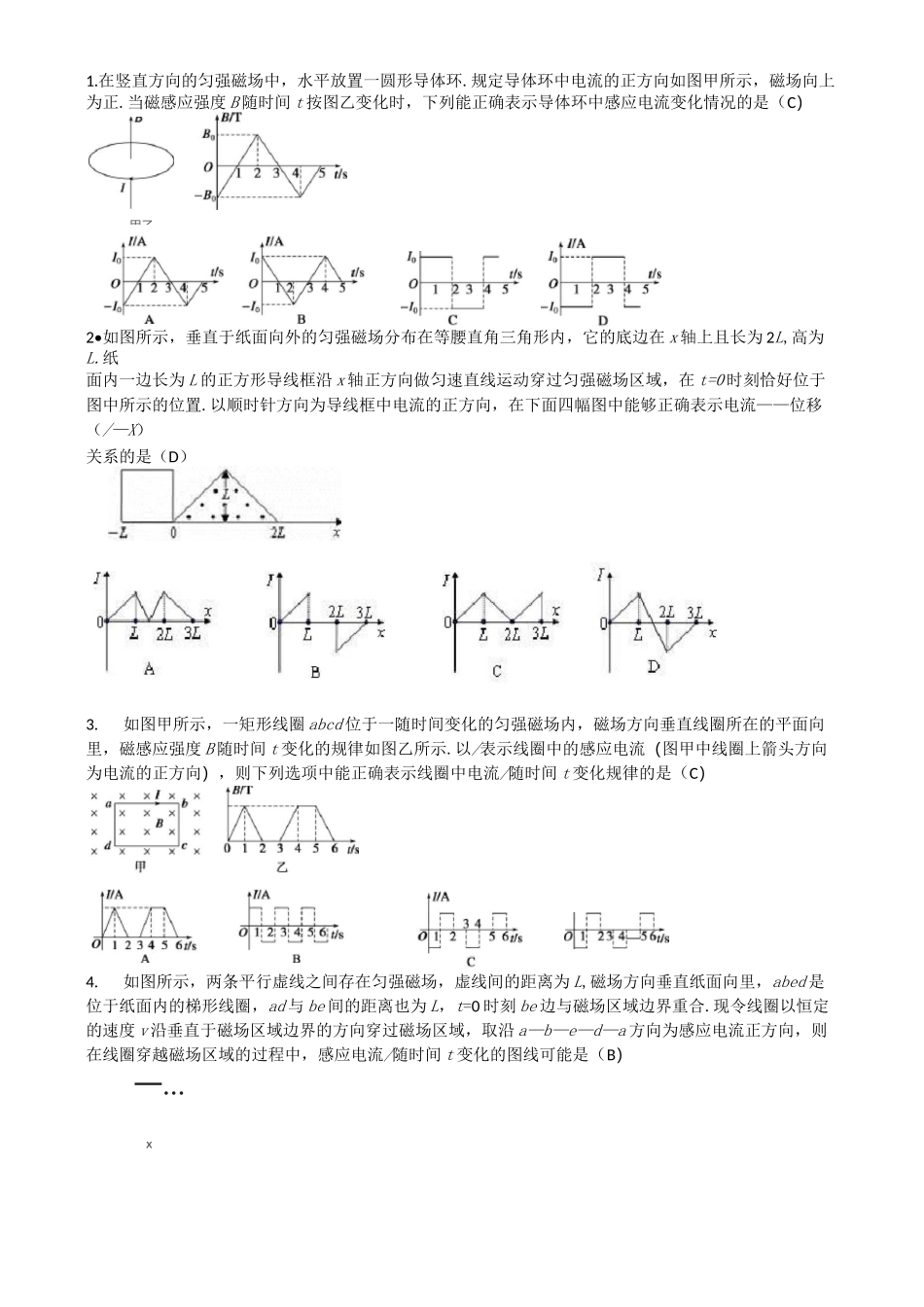

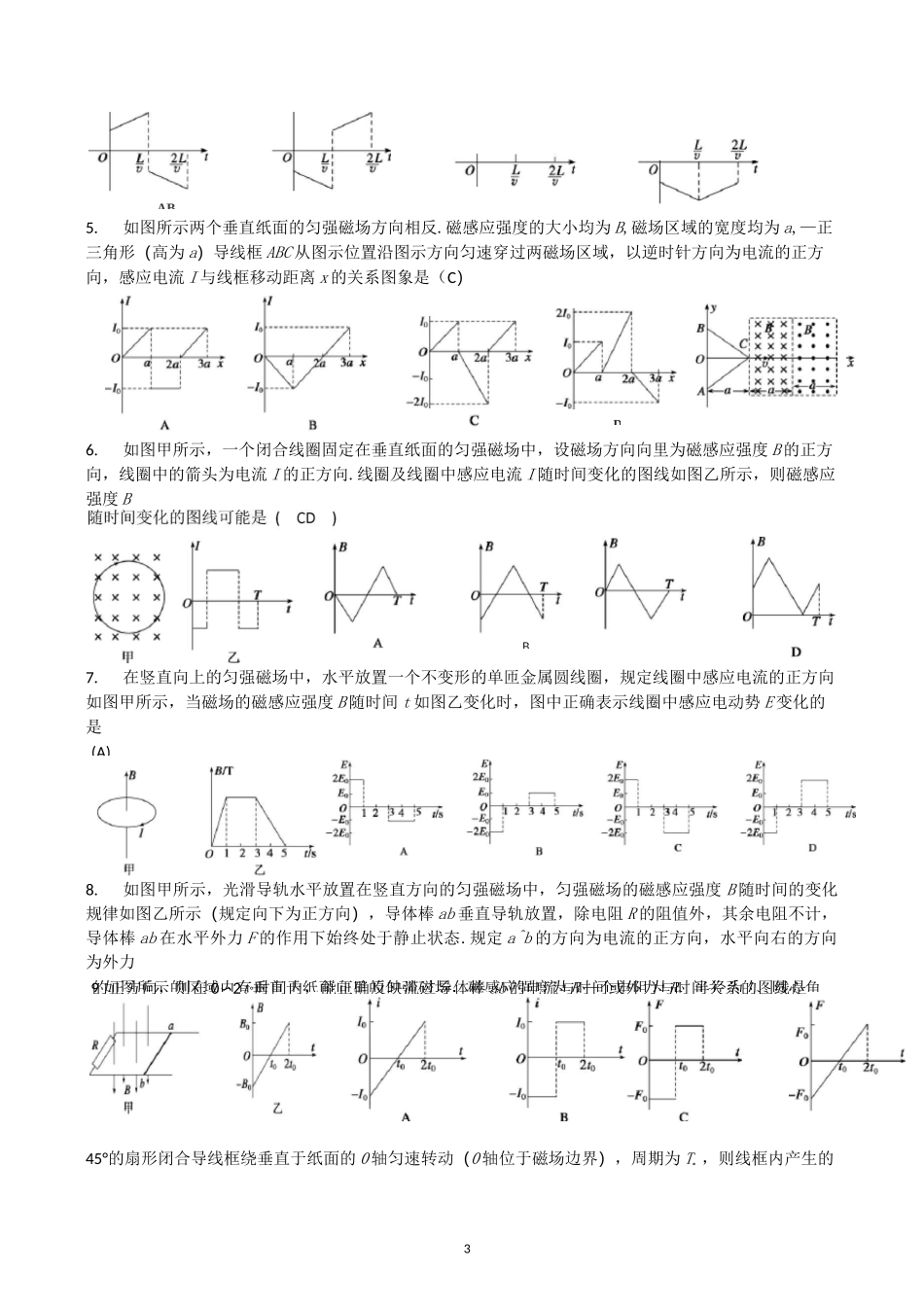

X1.在竖直方向的匀强磁场中，水平放置一圆形导体环.规定导体环中电流的正方向如图甲所示，磁场向上为正.当磁感应强度B随时间t按图乙变化时，下列能正确表示导体环中感应电流变化情况的是（C）2•如图所示，垂直于纸面向外的匀强磁场分布在等腰直角三角形内，它的底边在x轴上且长为2L,高为L.纸面内一边长为L的正方形导线框沿x轴正方向做匀速直线运动穿过匀强磁场区域，在t=0时刻恰好位于图中所示的位置.以顺时针方向为导线框中电流的正方向，在下面四幅图中能够正确表示电流——位移（/—X）关系的是（D）3.如图甲所示，一矩形线圈abcd位于一随时间变化的匀强磁场内，磁场方向垂直线圈所在的平面向里，磁感应强度B随时间t变化的规律如图乙所示.以/表示线圈中的感应电流（图甲中线圈上箭头方向为电流的正方向），则下列选项中能正确表示线圈中电流/随时间t变化规律的是（C）4.如图所示，两条平行虚线之间存在匀强磁场，虚线间的距离为L,磁场方向垂直纸面向里，abed是位于纸面内的梯形线圈，ad与be间的距离也为L，t=0时刻be边与磁场区域边界重合.现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域，取沿a—b—e—d—a方向为感应电流正方向，则在线圈穿越磁场区域的过程中，感应电流/随时间t变化的图线可能是（B）一…甲乙X35.如图所示两个垂直纸面的匀强磁场方向相反.磁感应强度的大小均为B,磁场区域的宽度均为a,—正三角形（高为a）导线框ABC从图示位置沿图示方向匀速穿过两磁场区域，以逆时针方向为电流的正方向，感应电流I与线框移动距离x的关系图象是（C）6.如图甲所示，一个闭合线圈固定在垂直纸面的匀强磁场中，设磁场方向向里为磁感应强度B的正方向，线圈中的箭头为电流I的正方向.线圈及线圈中感应电流I随时间变化的图线如图乙所示，则磁感应强度B7.在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图甲所示，当磁场的磁感应强度B随时间t如图乙变化时，图中正确表示线圈中感应电动势E变化的是8.如图甲所示，光滑导轨水平放置在竖直方向的匀强磁场中，匀强磁场的磁感应强度B随时间的变化规律如图乙所示（规定向下为正方向），导体棒ab垂直导轨放置，除电阻R的阻值外，其余电阻不计，导体棒ab在水平外力F的作用下始终处于静止状态.规定a^b的方向为电流的正方向，水平向右的方向为外力45°的扇形闭合导线框绕垂直于纸面的0轴匀速转动（0轴位于磁场边界），周期为T。，则线框内产生的ABDB(A)的正方向，则在0〜2t°时间内，能正确反映流过导体棒ab的电流与时间或外力与时间关系的图线是9.如图所示的区域内有垂直于纸面向里的匀强磁场，磁感应强度为B.—个电阻为R、半径为L、圆心角4感应电流的图象为（规定电流顺时针方向为正）（A）510.如图所示，宽度为d的有界匀强磁场，方向垂直于纸面向里.在纸面所在平面内有一对角线长也为d的正方形闭合线圈ABCD，沿AC方向垂直磁场边界匀速穿过该磁场区域.规定逆时针方向为感应电流的正方向，t=0时C点恰好进入磁场，则从C点进入磁场开始到A点离开磁场为止，闭合线圈中感应电流随时11.如图所示，两条平行虚线之间存在匀强磁场，磁场方向垂直纸面向里，虚线间的距离为L.金属圆环的直径也是L.自圆环从左边界进入磁场开始计时，以垂直于磁场边界的恒定速度v穿过磁场区域。规定逆时针方向为感应电流i的正方向，则圆环中感应电流i随其移动距离x的i-x图象最接近（A）12.如图所示，边长为21的正方形虚线框内有垂直于纸面向里的匀强磁场，一个边长为l的正方形导线框所在平面与磁场方向垂直，导线框的一条对角线和虚线框的一条对角线恰好在同一直线上。从t=0开始，使导线框从图示位置开始以恒定速度沿对角线方向移动进入磁场，直到整个导线框离开磁场区域。用I表示导线框中的感应电流（逆时针方向为正），则下列表示I—t关系的图线中，正确的是D13.如图所示，在0
