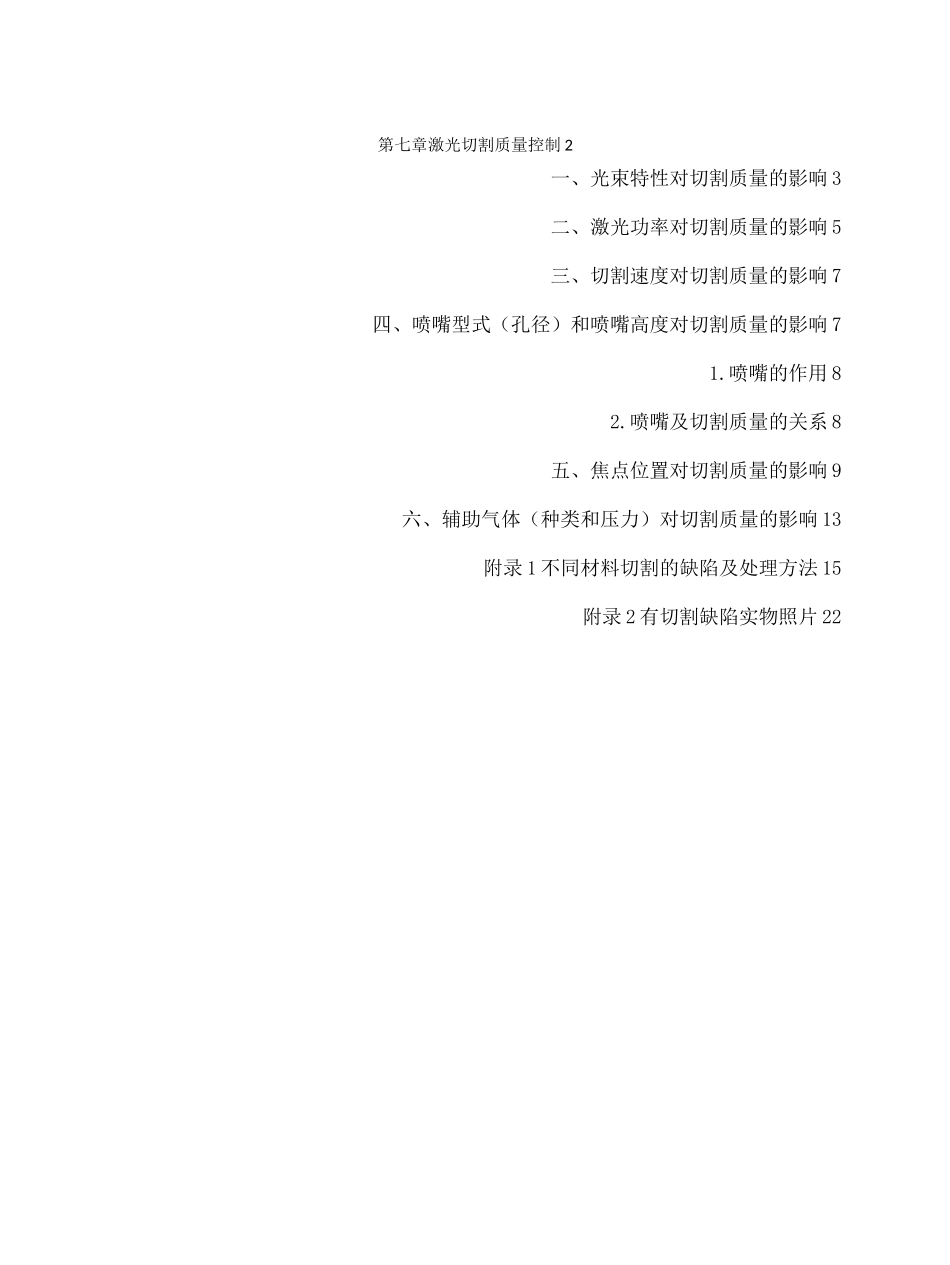

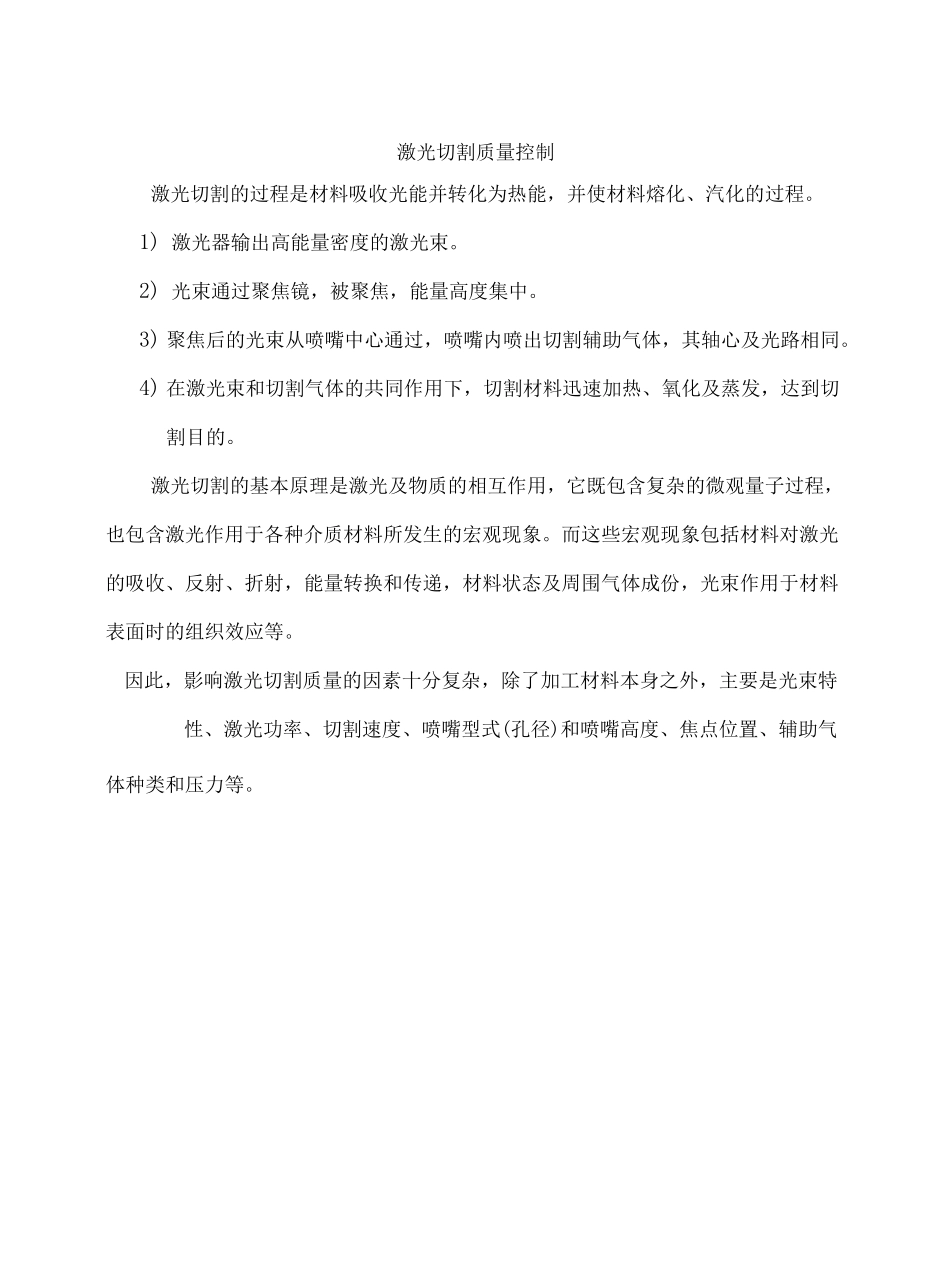

第七章激光切割质量控制2一、光束特性对切割质量的影响3二、激光功率对切割质量的影响5三、切割速度对切割质量的影响7四、喷嘴型式（孔径）和喷嘴高度对切割质量的影响71.喷嘴的作用82.喷嘴及切割质量的关系8五、焦点位置对切割质量的影响9六、辅助气体（种类和压力）对切割质量的影响13附录1不同材料切割的缺陷及处理方法15附录2有切割缺陷实物照片22激光切割质量控制激光切割的过程是材料吸收光能并转化为热能，并使材料熔化、汽化的过程。1)激光器输出高能量密度的激光束。2)光束通过聚焦镜，被聚焦，能量高度集中。3)聚焦后的光束从喷嘴中心通过，喷嘴内喷出切割辅助气体，其轴心及光路相同。4)在激光束和切割气体的共同作用下，切割材料迅速加热、氧化及蒸发，达到切割目的。激光切割的基本原理是激光及物质的相互作用，它既包含复杂的微观量子过程，也包含激光作用于各种介质材料所发生的宏观现象。而这些宏观现象包括材料对激光的吸收、反射、折射，能量转换和传递，材料状态及周围气体成份，光束作用于材料表面时的组织效应等。因此，影响激光切割质量的因素十分复杂，除了加工材料本身之外，主要是光束特性、激光功率、切割速度、喷嘴型式(孔径)和喷嘴高度、焦点位置、辅助气体种类和压力等。切割材料被氧化、蒸激光切割的切口宽度同光束模式和聚焦后光斑直径有较大关系。由于激光照射的功率密度和能量密度都及激光光斑直径有关，为了获得较大的功率密度和能量客度，在激光切割加工中，光斑直径要求尽可能小。而光斑直径的大小主要取决于振荡器输出的激光束直径及其发散角的大小，同时及聚焦透镜的焦距有关。对于一般激光切割中应用较广的ZnSe平凸聚焦透镜，其光斑直径d及焦距/、发散角9及入射激光束直径D之间的关系可按下式进行计算:7.1)由上式，若激光束本身的发散角较小，光斑的直径也会变小，就能获得好的切割效果。减小透镜焦距/有利于缩小光斑直径，但/减小，焦深缩短，对于切割较厚板材，就不利于获得上部和下部等宽的切口，影响割缝质量；同时，/减小，透镜及工件的间距也缩小，切割时熔渣会飞溅黏附在透镜表面，影响切割的正常进行和透镜的实验寿命。透镜焦长小，光束聚焦后功率密度高，但焦深受到限制。它适用于薄板高速切割，只需保证保持透镜和工件间距恒定。长焦透镜的聚焦光斑功率密较低，但其焦深大，可用来切割厚断面材料。焦长短，聚焦光斑小；焦长长，聚焦光斑也大，焦深变化也如此。当透镜焦长增加，使聚焦光斑尺寸增加1倍，即从Y到聚焦切割辅助气聚焦光一、光束特性对切割质量的影响焦距焦丄割缝宽度2Y时，焦深可随之增加到4倍，即从X到4X。图1聚焦镜的聚焦作用光束模式及它的聚焦能力有关，及机械刀具的刃口尖锐度有点相似。最低阶模是TEMOO,光斑内能量呈高斯分布。它几乎可把光束聚焦到理论上最小的尺寸，如几个微米直径，并形成尖的高能量密度。激光模式示意如图3-3。而高阶或多模光束的能量分布较扩张，经聚焦的光斑较大而能量密度较低，用它来切割材料如同拿一把钝刀来进行切割。图2光束能量分布模式光束的模式越低，聚焦后的光斑尺寸越小，功率密度和能力密度越大，切割性能也就越好。在低碳钢的切割场合，采用基模TEMOO时的切割速度比采用TEM01模式时高出10%，而其产生的粗糙度Rz则要低10um。在最佳切割参数时，切割面的粗糙度Rz只有0.8um。因此，在金属材料的激光切割中，为了获得较高的切割速度和较好的切割质量，一般使用TEM00模式的激光。二、激光功率对切割质量的影响激光功率的大小直接影响所能切割钢板的厚度，能量越高，可切割材料厚度就越厚。另外，它又影响着工件尺寸精度、切缝宽度、切割面的粗糙度和热影响区的宽度等。在激光切割加工中，照射到工件上的激光功率密度P(W/cm2)和能量密0度E(J/cm2)对激光切割过程起着重要的影响。随着激光功率密度的提高，粗糙度0降低。当功率密度P达到某一值(3X106W/cm2左右)后，粗糙度Rz值不再减少。0激光功率越大，所能切割的材料厚度也越厚；但相同功率的激光，因材料不同，所能切割的厚度也不同。表1给出了各种功率的CO激光切割某些金属材料的实验2最大厚度。表1激光功率及金属最大切割厚度CO...
