直流系统检修规程VIP免费

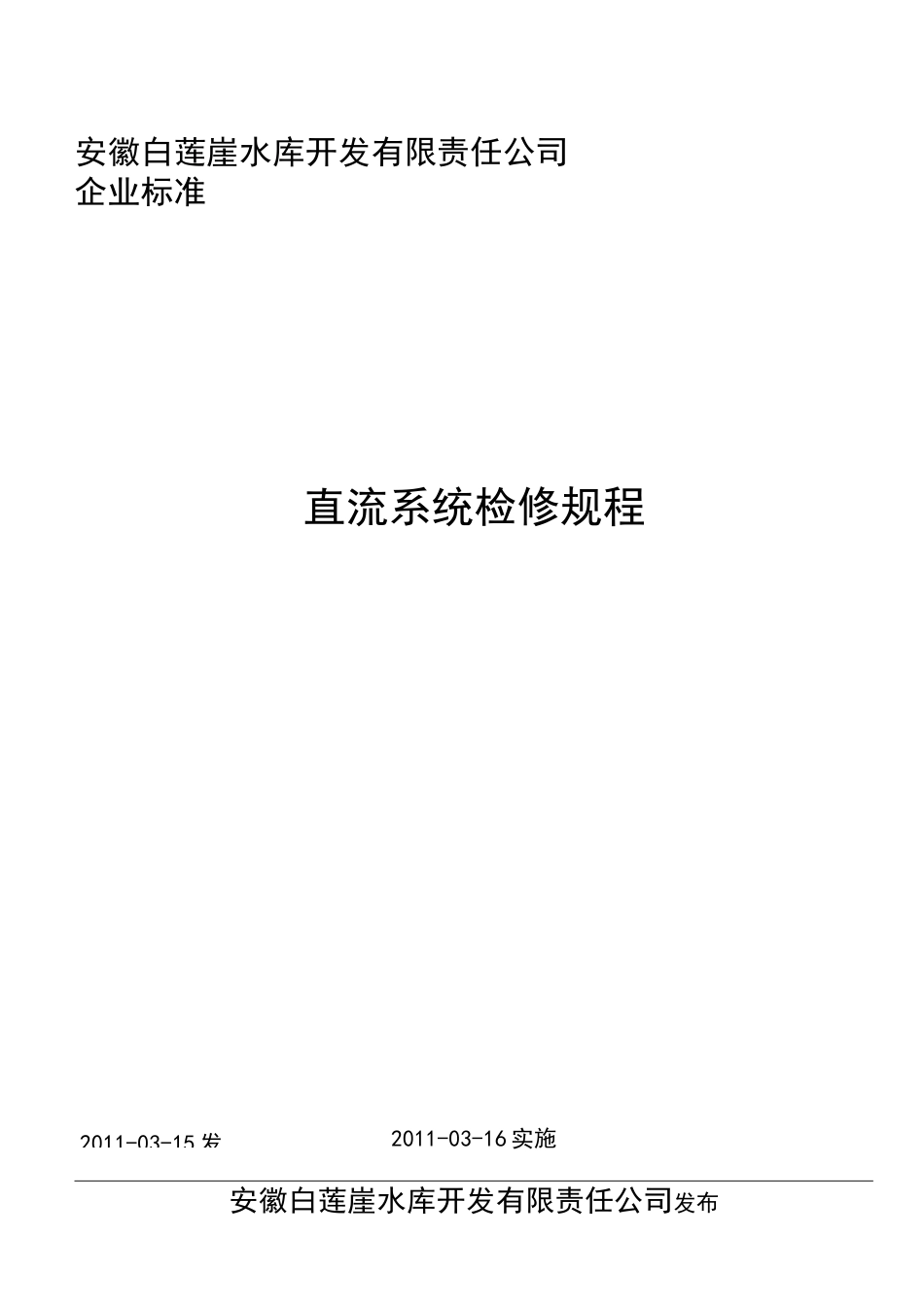

直流系统检修规程（总12页）--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小-2011-03-15发安徽白莲崖水库开发有限责任公司企业标准直流系统检修规程2011-03-16实施安徽白莲崖水库开发有限责任公司发布目次前言错误!未定义书签1范围错误!未定义书签2规范性引用文件错误!未定义书签3术语和定义错误!未定义书签4设备规范错误!未定义书签5检修周期与检修项目错误!未定义书签6控制装置和蓄电池检修工艺要求错误!未定义书签7直流馈电装置和蓄电池的试验和验收错误!未定义书签8阀控密封蓄电池测试记录表错误!未定义书签附录A（规范性附录）阀控密封蓄电池测试记录表错误!未定义书签。1本标准由安徽白莲崖水库开发有限责任公司标准化管理领导小组提出。本标准由安徽白莲崖水库开发有限责任公司标准化管理办公室归口。本标准起草单位：安徽白莲崖水库开发有限责任公司。本标准起草人2直流系统检修规程1范围本规程规定了公司白莲崖水电站220V250Ah直流装置和蓄电池的检修周期、检修项目、质量标准、检修工艺、试验和验收等有关内容。本规程适用于公司白莲崖水电站220V250Ah直流装置和蓄电池的大修、小修和日常维护，并通过采用工序卡，推动标准化作业的实施。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T7261-2000继电器及装置基本试验方法GB14285-2006继电保护和安全自动装置技术规程DL/T724-2000电力系统用蓄电池直流电源装置运行与维护技术规程3术语和定义下列术语和定义适用于本规程。3.1初充电(firstcharge)新的蓄电池在交付使用前，为完全达到荷电状态所进行的第一次充电。初充电的工作程序应参照制造厂家说明书进行。3.2恒流充电(constantvoltagecharge)充电电流在充电电压范围内，维持在恒定值的充电。3.3均衡充电(equalizingcharge)3为补偿蓄电池在使用过程中产生的电压不均匀现象，使其恢复到规定的范围内而进行的充电。3.4恒流限压充电(constant-currentlimitvoltagecharge)先以恒流方式进行充电，当蓄电池组端电压上升到限压值时，充电装置自动转换为恒压充电，至到充电完毕。3.5浮充电(floatingcharge)在充电装置的直流输出端始终并接着蓄电池和负载，以恒压充电方式工作。正常运行时充电装置在承担经常性负荷的同时向蓄电池补充充电，以补偿蓄电池的自放电，使蓄电池组以满容量的状态处于备用。3.6补充充电(supplementarycharge)蓄电池在存放中，由于自放电，容量逐渐减少，甚至于损坏，按厂家说明书，需定期进行的充电。3.7恒流放电(constant-currentdischarge)蓄电池在放电过程中，放电电流值始终保持恒定不变，直放到规定的终止电压为止。4设备规范4.1220V250Ah系统白莲崖水电站厂房安装1套直流系统，为通信设备、主副厂房电气设备提供直流电源。该系统由1套直流馈电装置、1套整流装置和1组蓄电池等组成。整套系统由高频开关整流模块、微机直流测控装置、电池巡检单元、微机直流绝缘监测装置和104只蓄电池单体组成，分别布置在1块直流馈电屏、1块整流器屏和3块蓄电池屏内。45检修周期与检修项目5.1检修间隔及检修停用时间的确定55.1.15.1.25.1.35.1.4检修间隔及检修停用时间依据＜＜安徽电网继电保护及安全自动装置检验工作管理规定＞＞。直流系统设备检验，应安排在直流负荷比较轻时进行。直流系统设备部分检验每一年进行一次。直流系统设备全部检验每二年进行一次。5.2直流系统检修周期及项目直流系统检修周期及项目见表16表1直流系统检修周期及项目序号检验项目新安装全检部检1设备清扫VV2外观及结构检查VV3电气回路绝缘测试V4控制元器件检修Va高频开关整流模块的检查b直流测控装置的检查c输入输出馈线开关d电池巡检单元检查e微机直流绝缘监测装置检查V5蓄电池检修VVa蓄电池充电Vb蓄电池放电c蓄电池日常维护Vd直流充电装置和蓄电池验收和试验VV6控制装置和蓄电池检修工艺要求6.1设备柜体清扫工艺要求6.1.1直流馈电屏柜体清扫。6.1.2整流器屏柜体清扫。6.1.3蓄电池组清扫。清扫柜体工艺：柜体清...
