区间路基电缆槽施工方案VIP免费

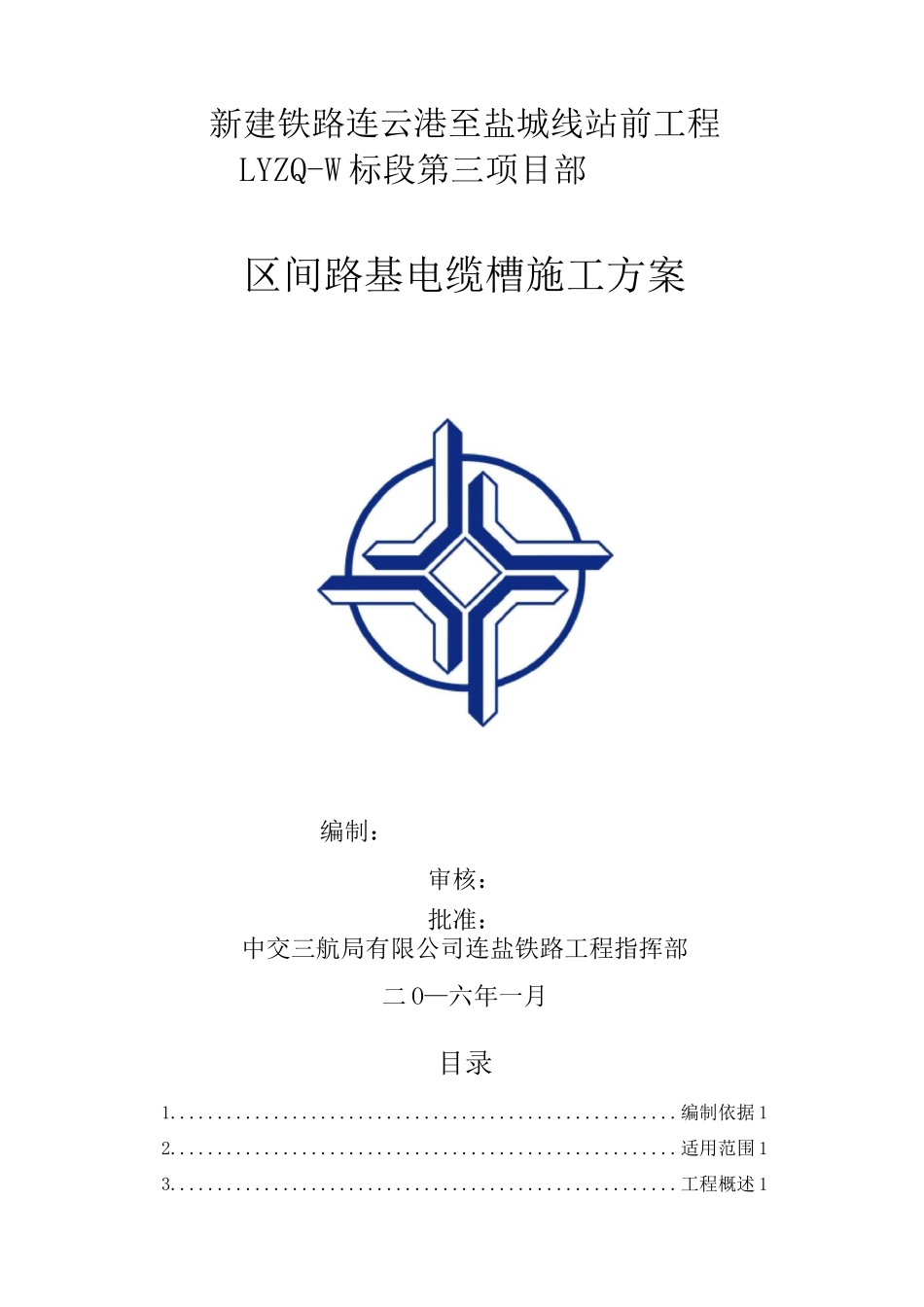

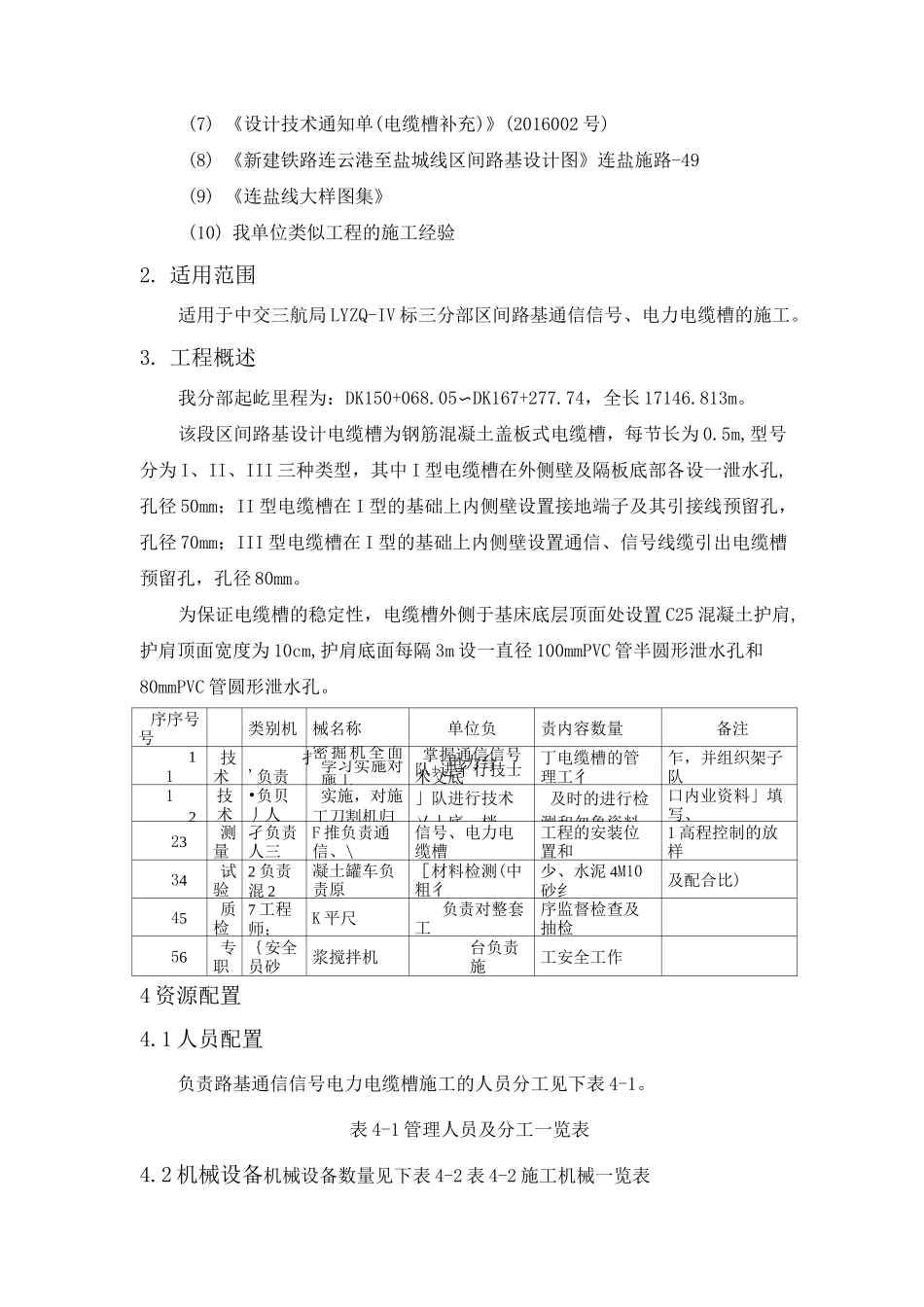

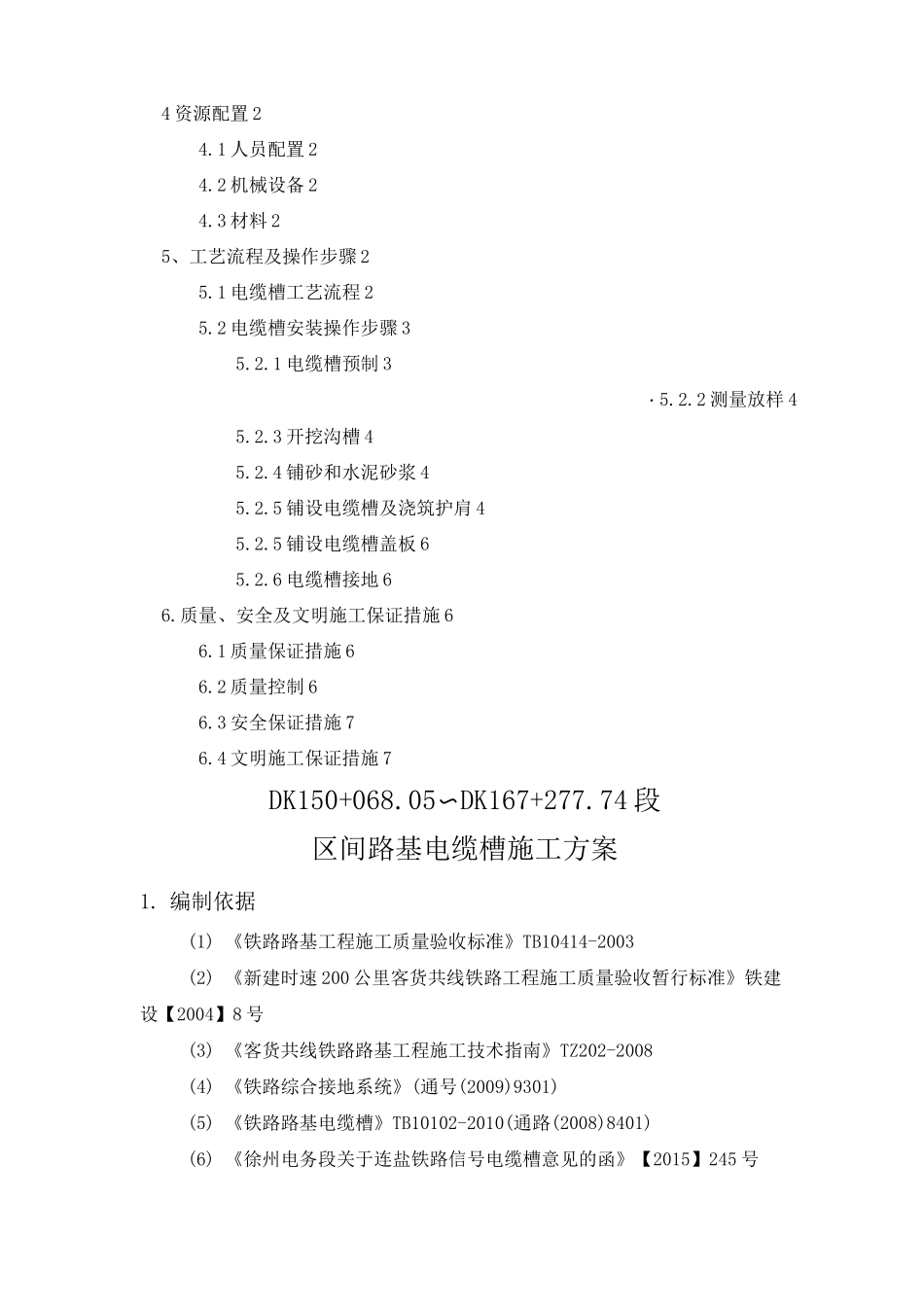

新建铁路连云港至盐城线站前工程LYZQ-W标段第三项目部区间路基电缆槽施工方案编制：审核：批准：中交三航局有限公司连盐铁路工程指挥部二O—六年一月目录1......................................................编制依据12......................................................适用范围13......................................................工程概述14资源配置24.1人员配置24.2机械设备24.3材料25、工艺流程及操作步骤25.1电缆槽工艺流程25.2电缆槽安装操作步骤35.2.1电缆槽预制3・5.2.2测量放样45.2.3开挖沟槽45.2.4铺砂和水泥砂浆45.2.5铺设电缆槽及浇筑护肩45.2.5铺设电缆槽盖板65.2.6电缆槽接地66.质量、安全及文明施工保证措施66.1质量保证措施66.2质量控制66.3安全保证措施76.4文明施工保证措施7DK150+068.05〜DK167+277.74段区间路基电缆槽施工方案1.编制依据(1)《铁路路基工程施工质量验收标准》TB10414-2003(2)《新建时速200公里客货共线铁路工程施工质量验收暂行标准》铁建设【2004】8号(3)《客货共线铁路路基工程施工技术指南》TZ202-2008(4)《铁路综合接地系统》(通号(2009)9301)(5)《铁路路基电缆槽》TB10102-2010(通路(2008)8401)(6)《徐州电务段关于连盐铁路信号电缆槽意见的函》【2015】245号(7)《设计技术通知单(电缆槽补充)》(2016002号)(8)《新建铁路连云港至盐城线区间路基设计图》连盐施路-49(9)《连盐线大样图集》(10)我单位类似工程的施工经验2.适用范围适用于中交三航局LYZQ-IV标三分部区间路基通信信号、电力电缆槽的施工。3.工程概述我分部起屹里程为：DK150+068.05〜DK167+277.74，全长17146.813m。该段区间路基设计电缆槽为钢筋混凝土盖板式电缆槽，每节长为0.5m,型号分为I、II、III三种类型，其中I型电缆槽在外侧壁及隔板底部各设一泄水孔,孔径50mm；II型电缆槽在I型的基础上内侧壁设置接地端子及其引接线预留孔，孔径70mm；III型电缆槽在I型的基础上内侧壁设置通信、信号线缆引出电缆槽预留孔，孔径80mm。为保证电缆槽的稳定性，电缆槽外侧于基床底层顶面处设置C25混凝土护肩,护肩顶面宽度为10cm,护肩底面每隔3m设一直径100mmPVC管半圆形泄水孔和80mmPVC管圆形泄水孔。序序号号类别机械名称单位负责内容数量备注11技术扌'负责密掘机全面学习实施对施工掌握通信信号电力台队+进彳行技士术交底丁电缆槽的管理工彳乍，并组织架子队12技术•负贝丿人实施，对施工刀割机归」队进行技术乂丿底，档、及时的进行检测和勿象资料口内业资料」填写、23测量孑负责人三F推负责通信、\信号、电力电缆槽工程的安装位置和1高程控制的放样34试验2负责混2凝土罐车负责原［材料检测(中粗彳少、水泥4M10砂纟及配合比)45质检7工程师；K平尺负责对整套工序监督检查及抽检56专职｛安全员砂浆搅拌机台负责施工安全工作4资源配置4.1人员配置负责路基通信信号电力电缆槽施工的人员分工见下表4-1。表4-1管理人员及分工一览表4.2机械设备机械设备数量见下表4-2表4-2施工机械一览表4.3材料(1)钢筋混凝土预制电缆槽(I型、II型、III型)、电缆槽(井)及盖板混凝土强度等级采用C25。(2)M10的水泥砂浆应该采用强度等级为32.5的普通硅酸盐水泥。(3)混凝土采用拌合站集中搅拌运输。5、工艺流程及操作步骤5.1电缆槽工艺流程具体施工工艺如下：测量放样f开挖沟槽f铺设1.5cm的中粗砂和5cm砂浆找平层一安装电缆槽一设置2cm的伸缩缝f浇筑混凝土护肩f安装盖板。如图5-1电紺颤制——殲电魏图5-1电缆槽施工工艺流程图5.2电缆槽安装操作步骤5.2.1电缆槽预制(1)电缆槽及盖板应集中在小型构件厂预制制作，且必须采用振动台振动成型工艺。(2)电缆槽及盖板的模板应具有足够的强度、刚度和稳定性，应保证构件各部位形状、尺寸及预留孔的位置准确及外现光滑关观。・(3)电缆槽浇注混凝土前应检查模板内是否存在杂物，钢筋上是否存在油污、模板之间是否存在缝隙和孔洞等，应及时清除模板内杂物或钢筋上的油污,当模板有缝隙和孔洞时，应予堵塞，不得漏浆。(4)缺棱掉角的电缆槽及盖板，应及时修补。(5)采用汽车运输电缆槽时必须要固定好，在车厢底部、四周及两层板块之间应铺一层草帘或其他缓冲物，...
