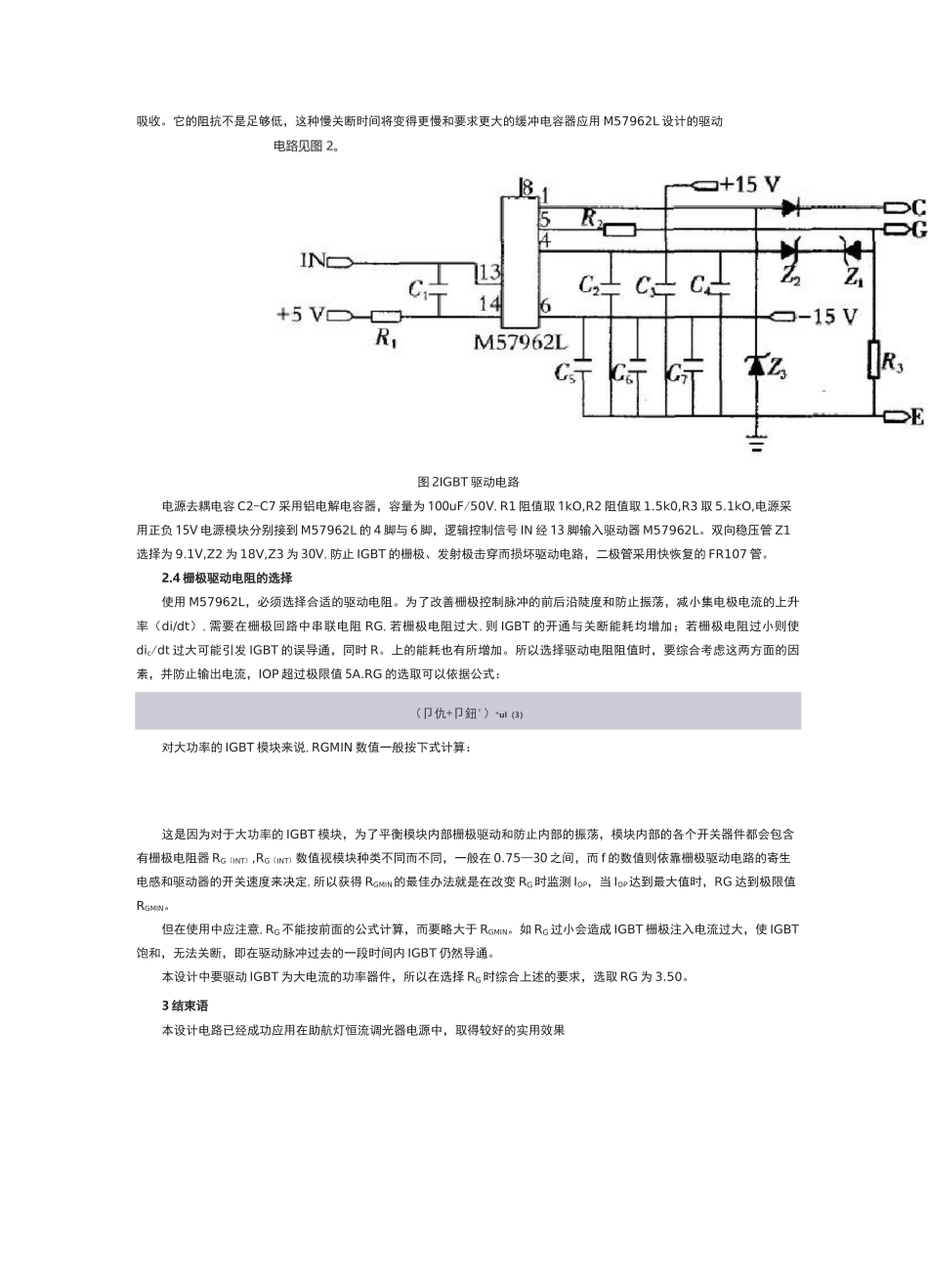

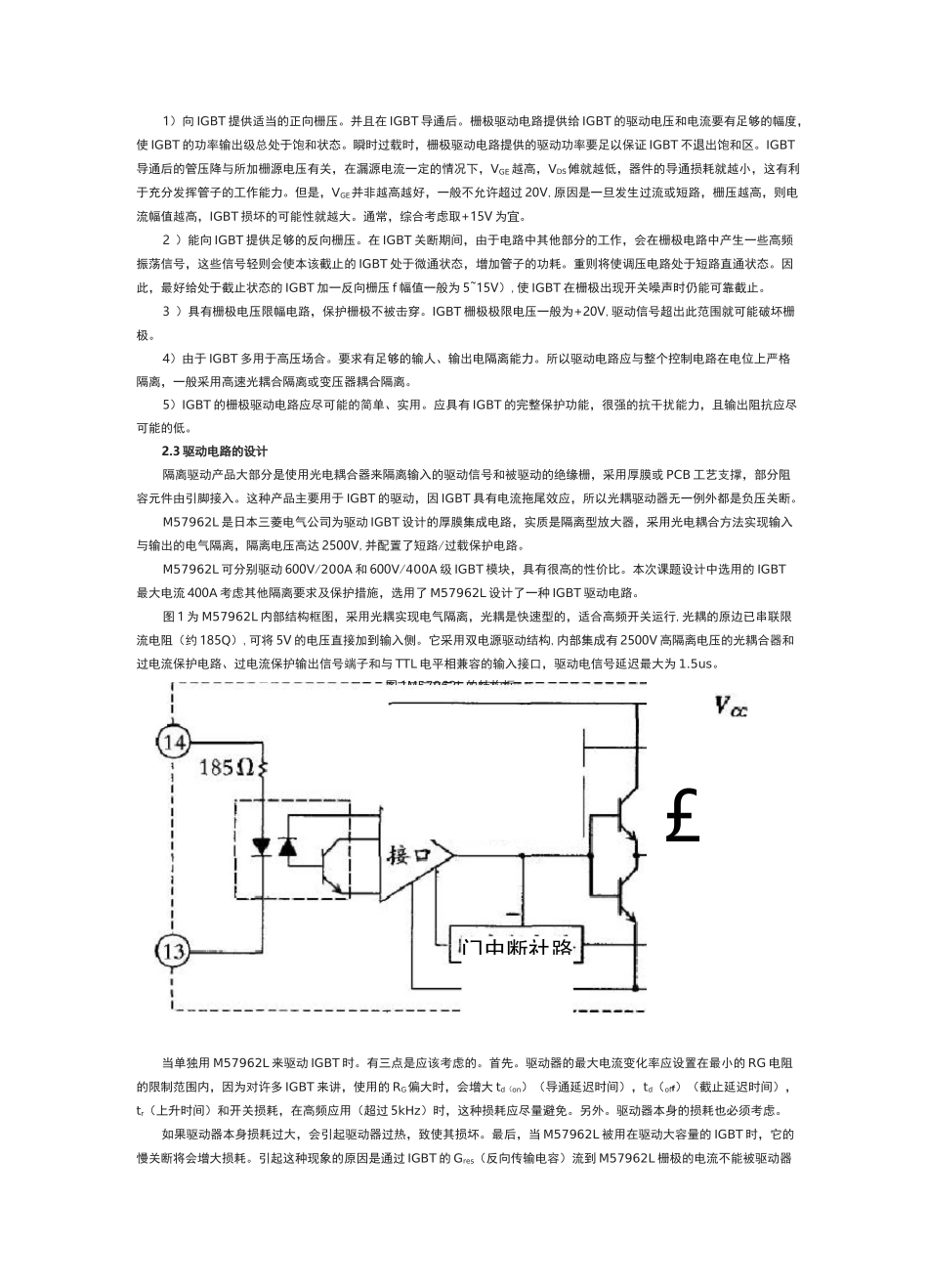

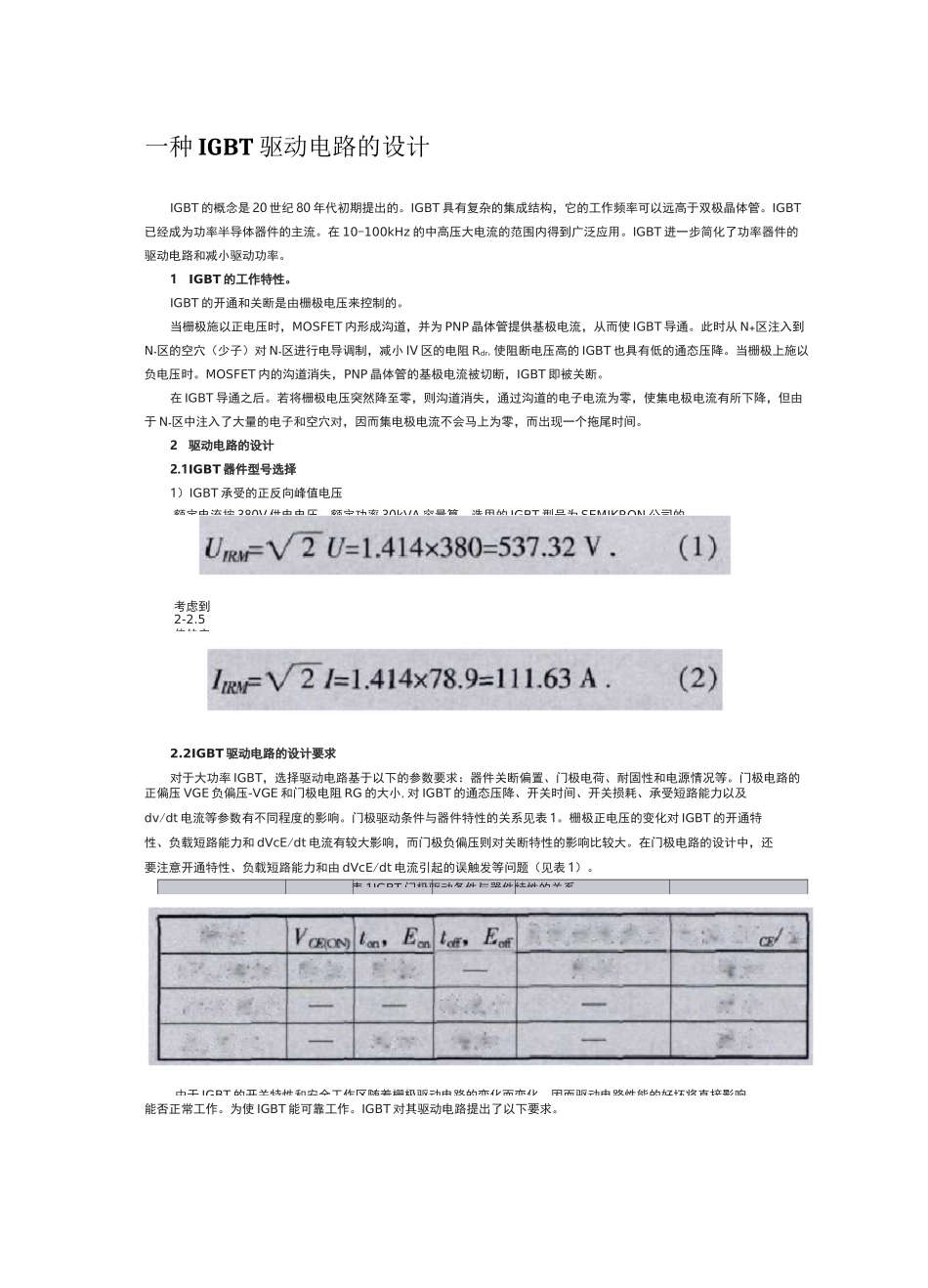

特性负栽趣路能力电疣dV击十％增加降低降低降低：增加-VGE减小略减小减小%增大增加增加减小一种IGBT驱动电路的设计IGBT的概念是20世纪80年代初期提出的。IGBT具有复杂的集成结构，它的工作频率可以远高于双极晶体管。IGBT已经成为功率半导体器件的主流。在10-100kHz的中高压大电流的范围内得到广泛应用。IGBT进一步简化了功率器件的驱动电路和减小驱动功率。1IGBT的工作特性。IGBT的开通和关断是由栅极电压来控制的。当栅极施以正电压时，MOSFET内形成沟道，并为PNP晶体管提供基极电流，从而使IGBT导通。此时从N+区注入到N-区的空穴（少子）对N-区进行电导调制，减小IV区的电阻Rdr,使阻断电压高的IGBT也具有低的通态压降。当栅极上施以负电压时。MOSFET内的沟道消失，PNP晶体管的基极电流被切断，IGBT即被关断。在IGBT导通之后。若将栅极电压突然降至零，则沟道消失，通过沟道的电子电流为零，使集电极电流有所下降，但由于N-区中注入了大量的电子和空穴对，因而集电极电流不会马上为零，而出现一个拖尾时间。2驱动电路的设计2.1IGBT器件型号选择1）IGBT承受的正反向峰值电压2.2IGBT驱动电路的设计要求对于大功率IGBT，选择驱动电路基于以下的参数要求：器件关断偏置、门极电荷、耐固性和电源情况等。门极电路的正偏压VGE负偏压-VGE和门极电阻RG的大小,对IGBT的通态压降、开关时间、开关损耗、承受短路能力以及dv/dt电流等参数有不同程度的影响。门极驱动条件与器件特性的关系见表1。栅极正电压的变化对IGBT的开通特性、负载短路能力和dVcE/dt电流有较大影响，而门极负偏压则对关断特性的影响比较大。在门极电路的设计中，还要注意开通特性、负载短路能力和由dVcE/dt电流引起的误触发等问题（见表1）。能否正常工作。为使IGBT能可靠工作。IGBT对其驱动电路提出了以下要求。考虑到2-2.5倍的安额定电流按380V供电电压、额定功率30kVA容量算。选用的IGBT型号为SEMIKRON公司的由于IGBT的开关特性和安全工作区随着栅极驱动电路的变化而变化，因而驱动电路性能的好坏将直接影响表1IGBT门极驱动条件与器件特性的关系'检测越踣1重黃电路£1）向IGBT提供适当的正向栅压。并且在IGBT导通后。栅极驱动电路提供给IGBT的驱动电压和电流要有足够的幅度，使IGBT的功率输出级总处于饱和状态。瞬时过载时，栅极驱动电路提供的驱动功率要足以保证IGBT不退出饱和区。IGBT导通后的管压降与所加栅源电压有关，在漏源电流一定的情况下，VGE越高，VDS傩就越低，器件的导通损耗就越小，这有利于充分发挥管子的工作能力。但是，VGE并非越高越好，一般不允许超过20V,原因是一旦发生过流或短路，栅压越高，则电流幅值越高，IGBT损坏的可能性就越大。通常，综合考虑取+15V为宜。2）能向IGBT提供足够的反向栅压。在IGBT关断期间，由于电路中其他部分的工作，会在栅极电路中产生一些高频振荡信号，这些信号轻则会使本该截止的IGBT处于微通状态，增加管子的功耗。重则将使调压电路处于短路直通状态。因此，最好给处于截止状态的IGBT加一反向栅压f幅值一般为5~15V）,使IGBT在栅极出现开关噪声时仍能可靠截止。3）具有栅极电压限幅电路，保护栅极不被击穿。IGBT栅极极限电压一般为+20V,驱动信号超出此范围就可能破坏栅极。4）由于IGBT多用于高压场合。要求有足够的输人、输出电隔离能力。所以驱动电路应与整个控制电路在电位上严格隔离，一般采用高速光耦合隔离或变压器耦合隔离。5）IGBT的栅极驱动电路应尽可能的简单、实用。应具有IGBT的完整保护功能，很强的抗干扰能力，且输出阻抗应尽可能的低。2.3驱动电路的设计隔离驱动产品大部分是使用光电耦合器来隔离输入的驱动信号和被驱动的绝缘栅，采用厚膜或PCB工艺支撑，部分阻容元件由引脚接入。这种产品主要用于IGBT的驱动，因IGBT具有电流拖尾效应，所以光耦驱动器无一例外都是负压关断。M57962L是日本三菱电气公司为驱动IGBT设计的厚膜集成电路，实质是隔离型放大器，采用光电耦合方法实现输入与输出的电气隔离，隔离电压高达2500V,并配置了短路/过载保护电路。M57962L可分别驱动600V/200A和600V/400A级IGBT模块，具有很高的性价比。本次课题设计中选用的IGBT最大...
