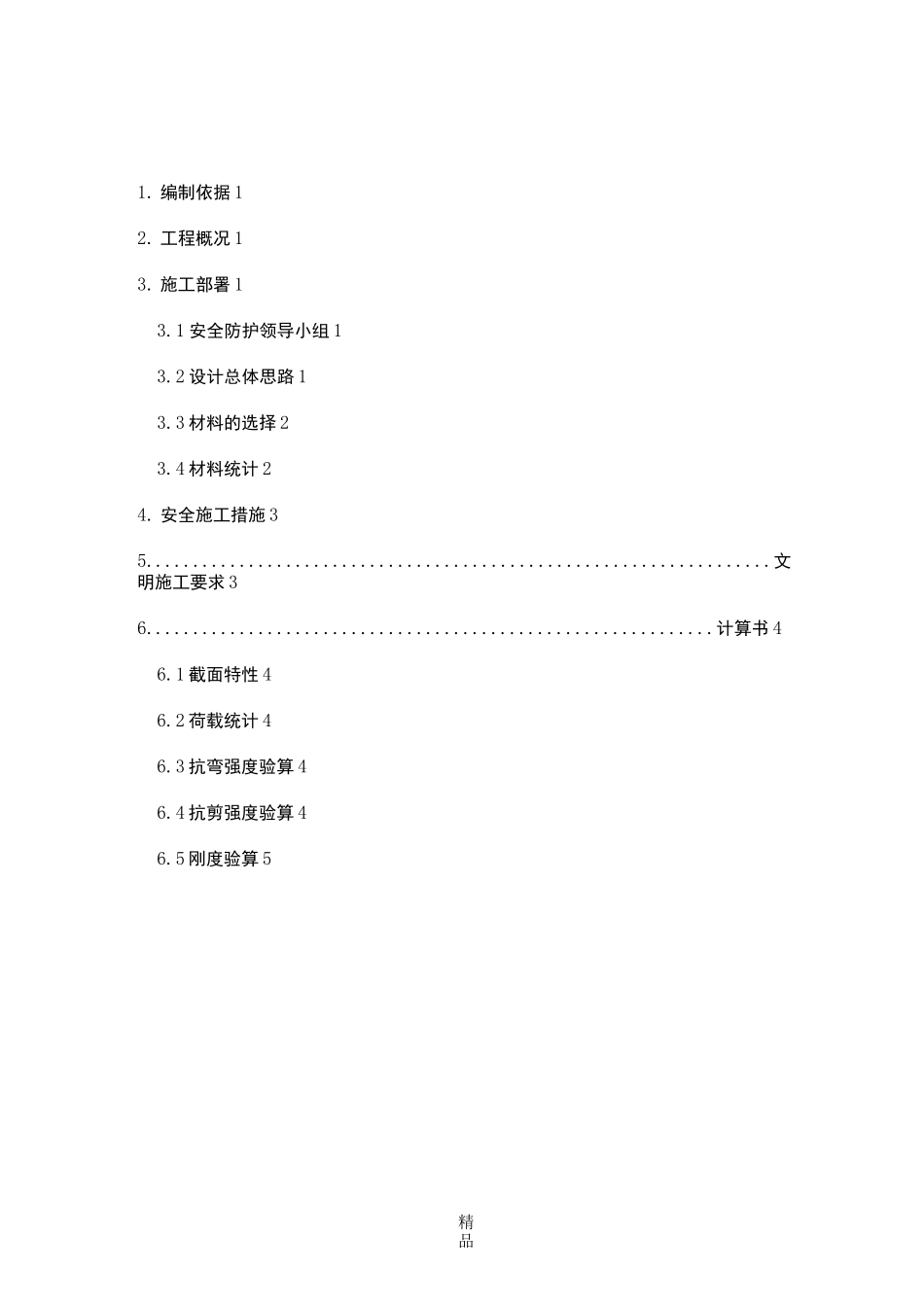

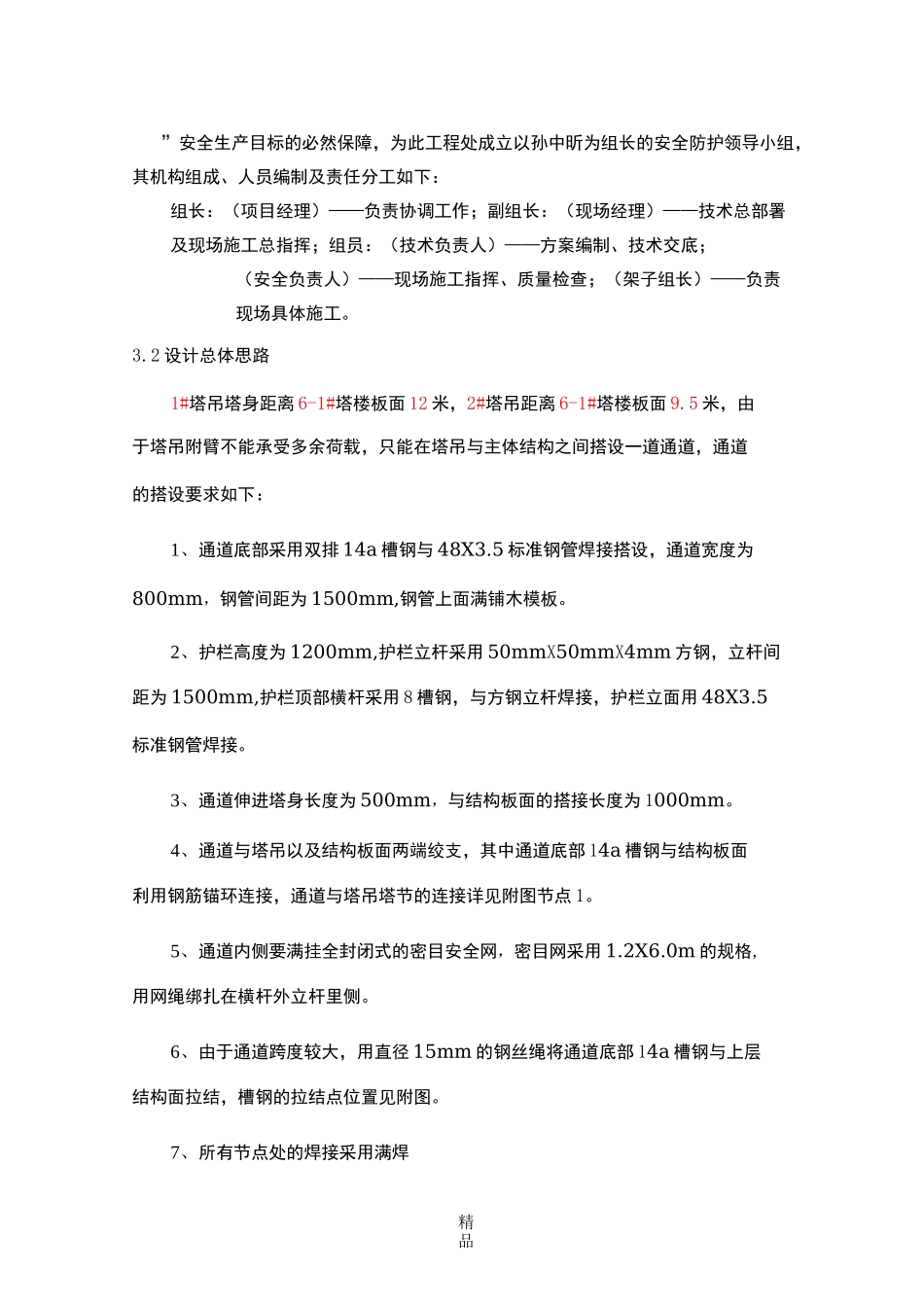

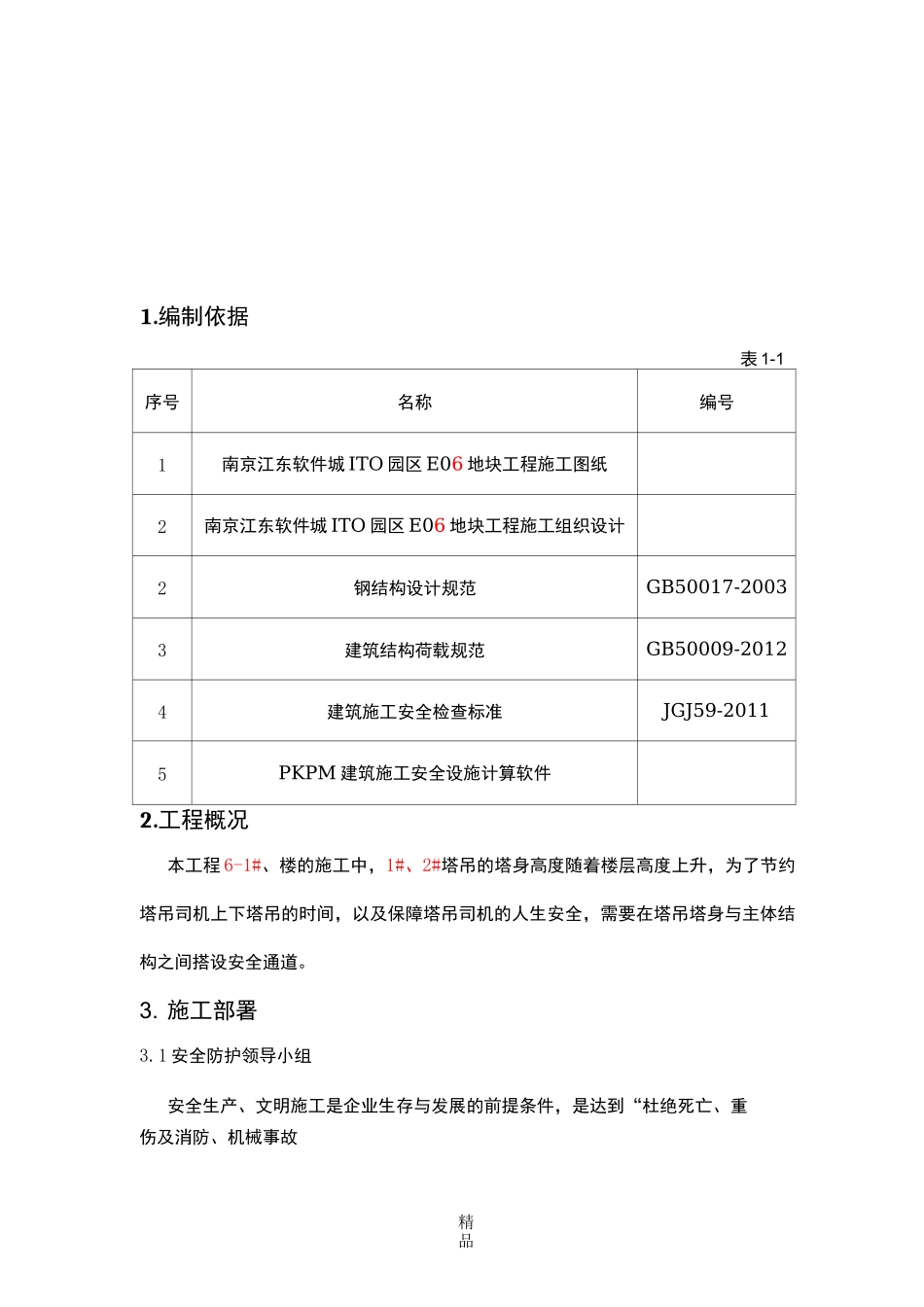

精品1.编制依据12.工程概况13.施工部署13.1安全防护领导小组13.2设计总体思路13.3材料的选择23.4材料统计24.安全施工措施35...................................................................文明施工要求36.............................................................计算书46.1截面特性46.2荷载统计46.3抗弯强度验算46.4抗剪强度验算46.5刚度验算5精品1.编制依据表1-1序号名称编号1南京江东软件城ITO园区E06地块工程施工图纸2南京江东软件城ITO园区E06地块工程施工组织设计2钢结构设计规范GB50017-20033建筑结构荷载规范GB50009-20124建筑施工安全检查标准JGJ59-20115PKPM建筑施工安全设施计算软件2.工程概况本工程6-1#、楼的施工中，1#、2#塔吊的塔身高度随着楼层高度上升，为了节约塔吊司机上下塔吊的时间，以及保障塔吊司机的人生安全，需要在塔吊塔身与主体结构之间搭设安全通道。3.施工部署3.1安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到“杜绝死亡、重伤及消防、机械事故精品”安全生产目标的必然保障，为此工程处成立以孙中昕为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：组长：（项目经理）——负责协调工作；副组长：（现场经理）——技术总部署及现场施工总指挥；组员：（技术负责人）——方案编制、技术交底；（安全负责人）——现场施工指挥、质量检查；（架子组长）——负责现场具体施工。3.2设计总体思路1#塔吊塔身距离6-1#塔楼板面12米，2#塔吊距离6-1#塔楼板面9.5米，由于塔吊附臂不能承受多余荷载，只能在塔吊与主体结构之间搭设一道通道，通道的搭设要求如下：1、通道底部采用双排14a槽钢与48X3.5标准钢管焊接搭设，通道宽度为800mm，钢管间距为1500mm,钢管上面满铺木模板。2、护栏高度为1200mm,护栏立杆采用50mmX50mmX4mm方钢，立杆间距为1500mm,护栏顶部横杆采用8槽钢，与方钢立杆焊接，护栏立面用48X3.5标准钢管焊接。3、通道伸进塔身长度为500mm，与结构板面的搭接长度为1000mm。4、通道与塔吊以及结构板面两端绞支，其中通道底部14a槽钢与结构板面利用钢筋锚环连接，通道与塔吊塔节的连接详见附图节点1。5、通道内侧要满挂全封闭式的密目安全网，密目网采用1.2X6.0m的规格,用网绳绑扎在横杆外立杆里侧。6、由于通道跨度较大，用直径15mm的钢丝绳将通道底部14a槽钢与上层结构面拉结，槽钢的拉结点位置见附图。7、所有节点处的焊接采用满焊精品8、通道底部侧面设180mm高的挡脚板9、通道左右对称搭设（包括钢丝绳的拉结）。3.3材料的选择1、钢管选用外径48mm,壁厚3.0mm,钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，钢管要有出厂合格证。脚手架施工前必须将入场钢管取样,送有相关国家资质的试验单位,进行钢管抗弯、抗拉等力学试验,试验结果满足设计要求后,方可在施工中使用。2、凡是腐朽、扭曲、破裂的木模板不得使用。3、搭设通道前应进行保养,除锈并统一涂色,颜色力求环境美观。4、安全网采用密目式安全网颜色应满足环境效果要求,选用中国建筑一局（集团）公司指定产品。要求阻燃,使用的安全网必须有产品生产许可证和质量合格证。5、槽钢以及钢板的强度和尺寸要满足要求。3.4材料统计钢管（m）14a槽钢（m）8槽钢（m）直径15mm钢丝绳（m）1000X300X10钢板（m）50X50X4方钢（m）1#塔吊通道66292735110.82#塔吊通道5024.122.22618.44.安全施工措施1、所使用槽钢及配件要严格检查,禁止使用规格不符或质量不合格的配件2、塔吊通道搭设人员必须由专业人员搭设，操作人员必须持证上岗精品3、高空作业施工人员必须戴好安全带、安全帽。禁止穿拖鞋、凉鞋施工。4、脚手板要铺平铺稳，端头要焊接固定。5、任何人员不得随意拆除塔吊通道上的各种管件。6、架上施工人员要注意自我保护和他人的安全，避免发生闪失和落物。7、严禁在架上嬉闹和坐在栏杆等不安全处休息。8、通道使用人员在工作前，要先检查有无影响安全作业的问题存在，在排除安全隐患后方可使用。5.文明施工要求根据高空施工的特殊性，结合公司职业健康安全管理手册、程序文件，要求施工时做到：1、进入施工现场...
