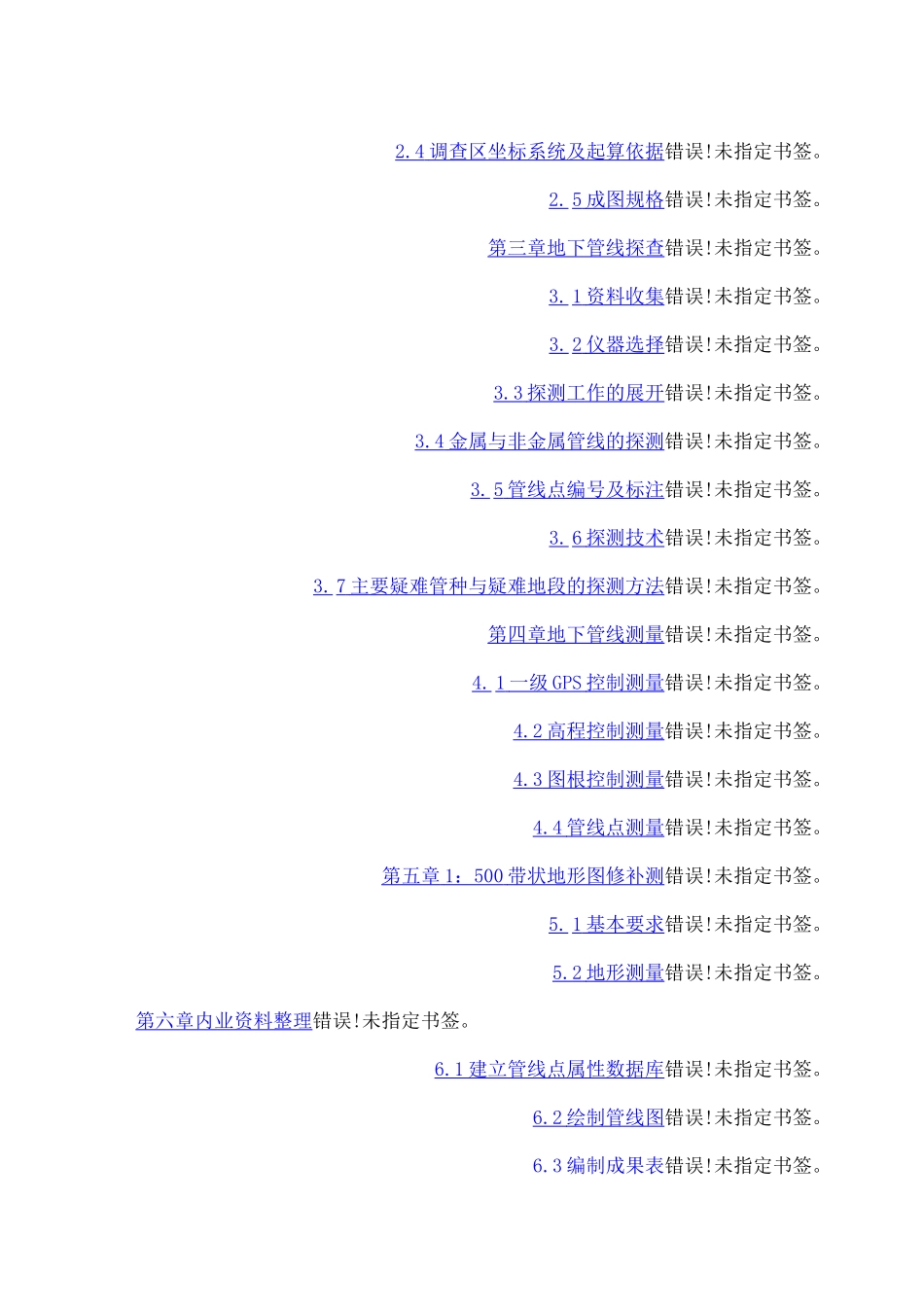

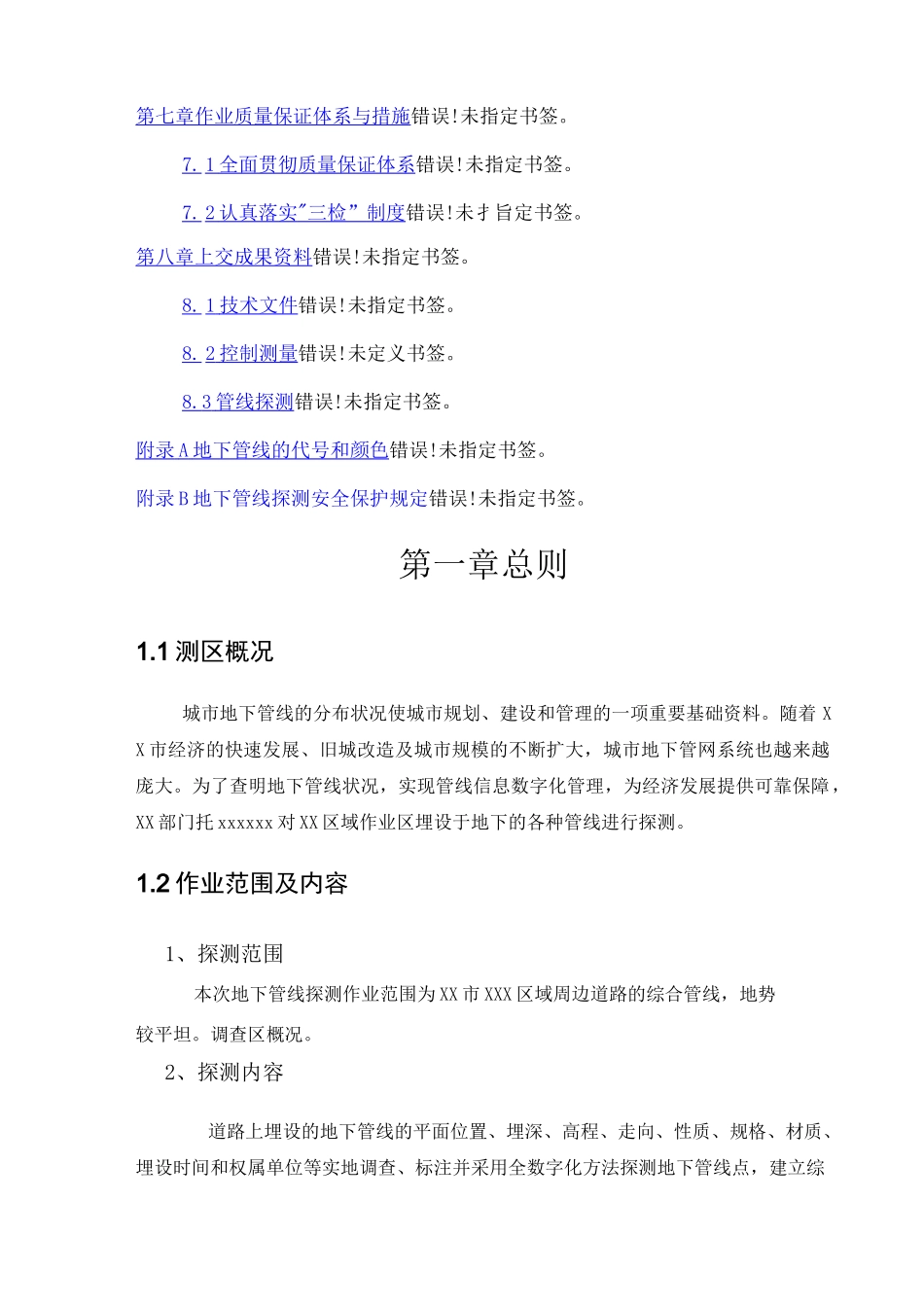

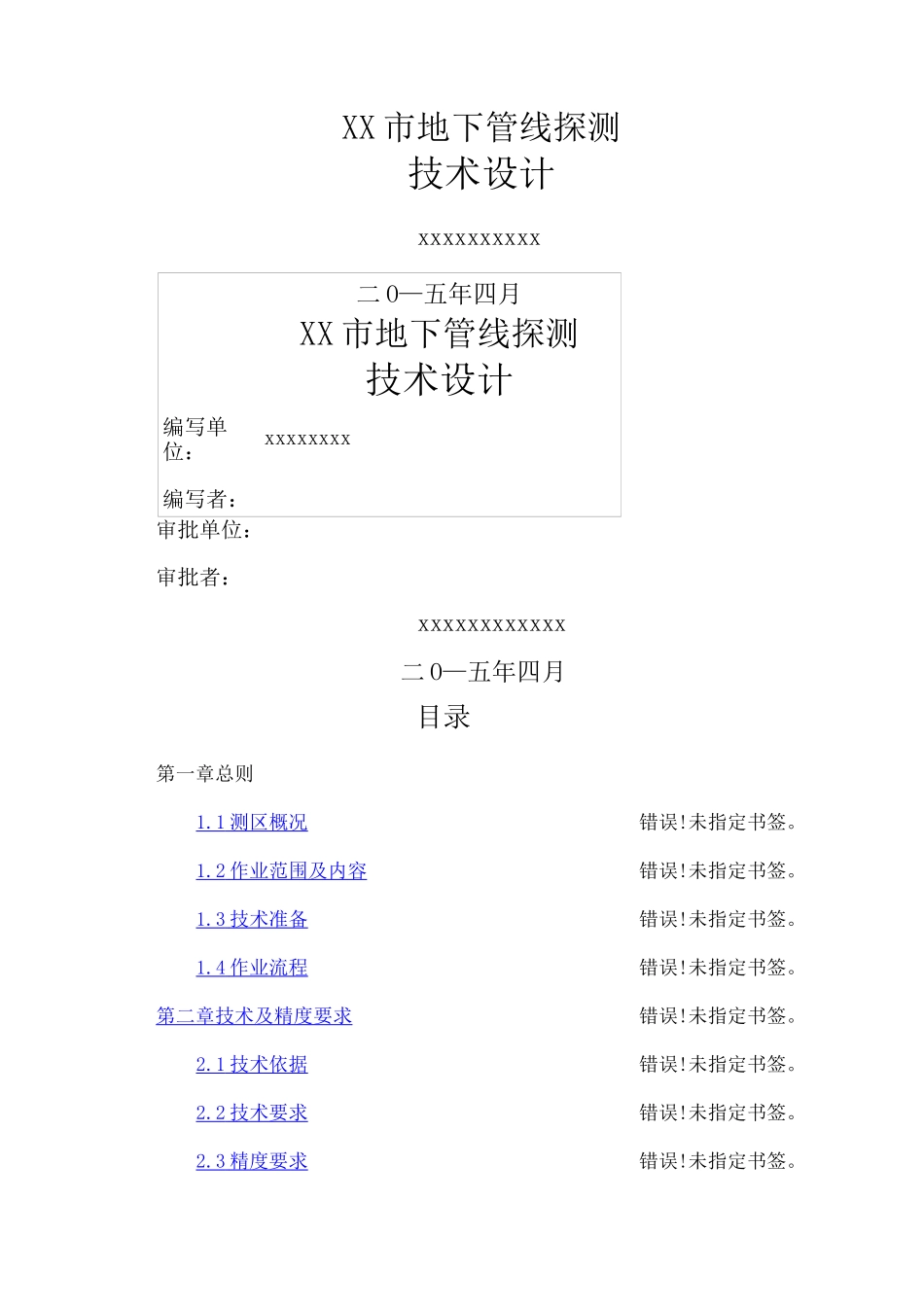

XX市地下管线探测技术设计xxxxxxxxxx二O—五年四月XX市地下管线探测技术设计编写单位：编写者：xxxxxxxx审批单位：审批者：xxxxxxxxxxxx二O—五年四月目录第一章总则1.1测区概况错误!未指定书签。1.2作业范围及内容错误!未指定书签。1.3技术准备错误!未指定书签。1.4作业流程错误!未指定书签。第二章技术及精度要求错误!未指定书签。2.1技术依据错误!未指定书签。2.2技术要求错误!未指定书签。2.3精度要求错误!未指定书签。2.4调查区坐标系统及起算依据错误!未指定书签。2.5成图规格错误!未指定书签。第三章地下管线探查错误!未指定书签。3.1资料收集错误!未指定书签。3.2仪器选择错误!未指定书签。3.3探测工作的展开错误!未指定书签。3.4金属与非金属管线的探测错误!未指定书签。3.5管线点编号及标注错误!未指定书签。3.6探测技术错误!未指定书签。3.7主要疑难管种与疑难地段的探测方法错误!未指定书签。第四章地下管线测量错误!未指定书签。4.1一级GPS控制测量错误!未指定书签。4.2高程控制测量错误!未指定书签。4.3图根控制测量错误!未指定书签。4.4管线点测量错误!未指定书签。第五章1：500带状地形图修补测错误!未指定书签。5.1基本要求错误!未指定书签。5.2地形测量错误!未指定书签。第六章内业资料整理错误!未指定书签。6.1建立管线点属性数据库错误!未指定书签。6.2绘制管线图错误!未指定书签。6.3编制成果表错误!未指定书签。第七章作业质量保证体系与措施错误!未指定书签。7.1全面贯彻质量保证体系错误!未指定书签。7.2认真落实"三检”制度错误!未扌旨定书签。第八章上交成果资料错误!未指定书签。8.1技术文件错误!未指定书签。8.2控制测量错误!未定义书签。8.3管线探测错误!未指定书签。附录A地下管线的代号和颜色错误!未指定书签。附录B地下管线探测安全保护规定错误!未指定书签。第一章总则1.1测区概况城市地下管线的分布状况使城市规划、建设和管理的一项重要基础资料。随着XX市经济的快速发展、旧城改造及城市规模的不断扩大，城市地下管网系统也越来越庞大。为了查明地下管线状况，实现管线信息数字化管理，为经济发展提供可靠保障，XX部门托xxxxxx对XX区域作业区埋设于地下的各种管线进行探测。1.2作业范围及内容1、探测范围本次地下管线探测作业范围为XX市XXX区域周边道路的综合管线，地势较平坦。调查区概况。2、探测内容道路上埋设的地下管线的平面位置、埋深、高程、走向、性质、规格、材质、埋设时间和权属单位等实地调查、标注并采用全数字化方法探测地下管线点，建立综合地下管线资料数据库，编绘综合地下管线图、专业地下管线图。本次地下管线普查的取舍标准见表1.1。表1.1管线探测取舍标准序号管线种类取舍标准1给水内径三100mm2排水方沟±200X200mm（包括雨、污水和雨污合流管理）内径三200mm3燃气（包括煤气、天然气）全测4电力（包括路灯、交警、供电）全测5电讯（包括有线电视）全测6热力全测7工业管道全测8军用全测9人防全测1.3技术准备1、资料搜集。2、现场踏勘。3、仪器一致性校验、方法试验。4、测区技术设计书编制。5、技术培训及项目作业计划编制。1.4作业流程1、制定工程计划，确定技术方案。2、收集已有成果资料，方法试验，编写技术设计书。3、组织人员并成立项目领导小组及项目部，设立相应机构。4、控制测量，为地下管线点的测定准备足够数量的测量控制点。5、地下管线调查与探测，即采用物探仪器和相应的测量工具对各种地下管线的明显点、隐蔽点进行调查和测量，查清各种管线的位置、走向、埋深及各种有关属性。6、管线点及带状地形图的数据采集，即利用全站仪测定各明显管线点、隐蔽管线点、地物及构筑物的坐标与高程。7、数据处理，即在计算机利用相应的软件对采集的管线点进行相对应处理，形成管线图数据文件。8、编辑绘制各种图件，对形成的管线图数据文件进行编辑加工，使之符合管线图的成图要求，通过绘图仪输出各种地下管线图。9、成果检查验收及归档；第二章技术及精度要求2.1技术依据1、《城市地下管线探测技术规程》（CJJ6）,以下简称《管线规程》；2、《XX市地下管线探测及信息化技术规程》（2005.4）,以下简称《技术规程》;...
