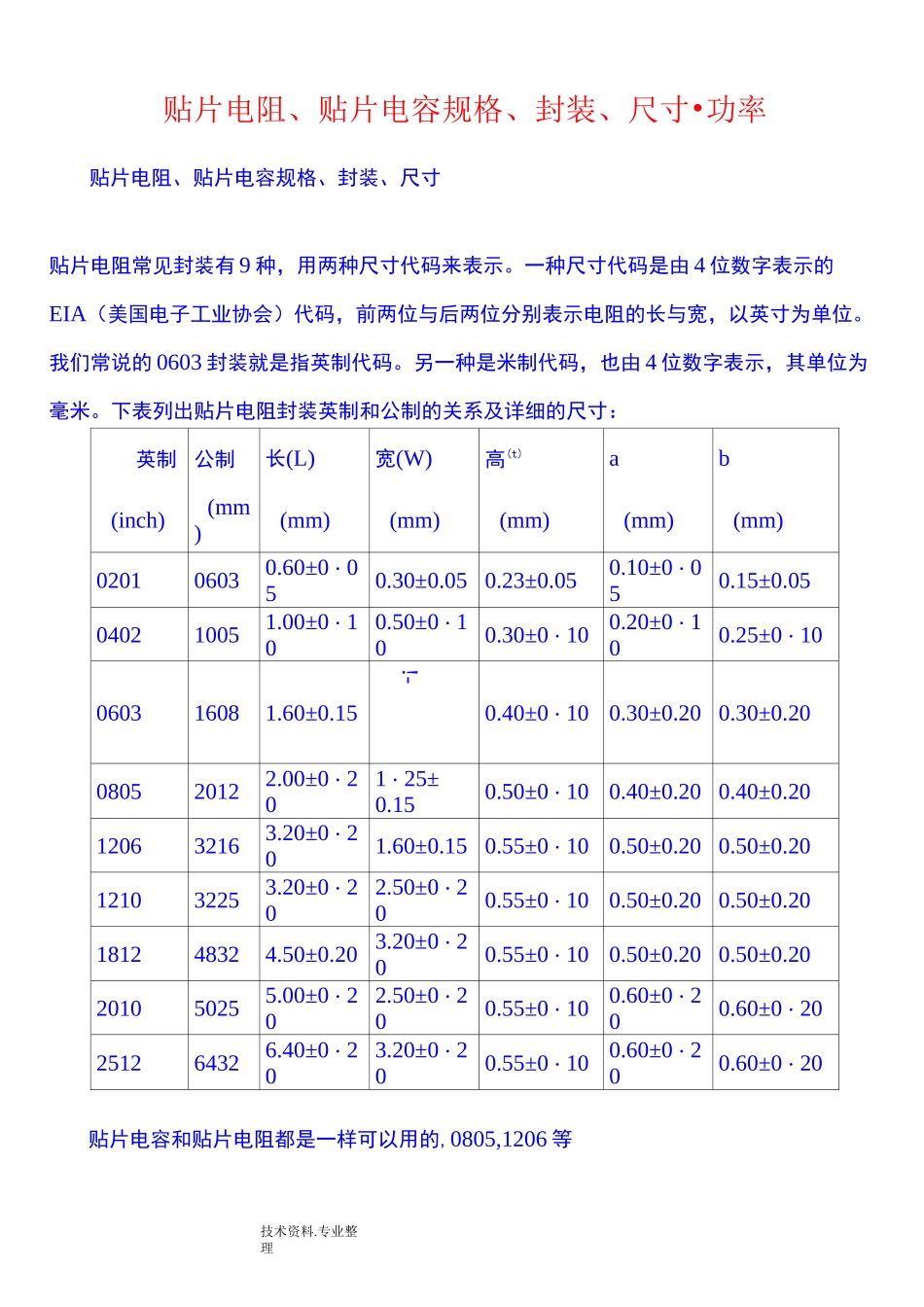

技术资料.专业整理贴片电阻、贴片电容规格、封装、尺寸•功率贴片电阻、贴片电容规格、封装、尺寸贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA（美国电子工业协会）代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制公制长(L)宽(W)高(t)ab(inch)(mm)(mm)(mm)(mm)(mm)(mm)020106030.60±0・050.30±0.050.23±0.050.10±0・050.15±0.05040210051.00±0・100.50±0・100.30±0・100.20±0・100.25±0・10060316081.60±0.15!-0.40±0・100.30±0.200.30±0.20080520122.00±0・201・25±0.150.50±0・100.40±0.200.40±0.20120632163.20±0・201.60±0.150.55±0・100.50±0.200.50±0.20121032253.20±0・202.50±0・200.55±0・100.50±0.200.50±0.20181248324.50±0.203.20±0・200.55±0・100.50±0.200.50±0.20201050255.00±0・202.50±0・200.55±0・100.60±0・200.60±0・20251264326.40±0・203.20±0・200.55±0・100.60±0・200.60±0・20贴片电容和贴片电阻都是一样可以用的,0805,1206等技术资料.专业整理贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:02011/20W04021/16W06031/10W08051/8W12061/4W25121W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5技术资料.专业整理常规贴片电阻（部分）常规的贴片电阻的标准封装及额定功率如下表：英制（mil）公制（mm）额定功率（W）@70°C020106031/20040210051/16060316081/10080520121/8120632161/4121032251/3181248321/2201050253/4251264321国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1%精度的命名：RS-05K1002FTR－表示电阻S—表示功率0402是1/16W>0603是1/10W>0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。技术资料.专业整理05—表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。K—表示温度系数为100PPM,102—5%精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Q，102=10000Q=1KQ。1002是1%阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Q，1002=100000Q=10KQ。J—表示精度为5%、F—表示精度为1%。T—表示编带包装1：0402(1/16W)2:0603(1/10W)3:0805(1/8W)4:1206(1/4W)5:1210(1/3W)6:2010(1/2W)7:2512(1W)120620欧1/4*45欧1w120贴片电阻各参数说明2007-09-0610:09国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT技术资料.专业整理2、1%精度的命名：RS-05K1002FTR－表示电阻S—表示功率0402是1/16W>0603是1/10W>0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。05—表示尺寸（英寸）：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。K—表示温度系数为100PPM,102—5%精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Q，102=1000Q=1KQ。1002是1%阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Q，1002=10000Q=10KQ。J—表示精度为5%、F—表示精度为1%。－表示编带包装1、贴片电阻的阻值表示与贴片电容容值表示都是数字与“R”组合表示的。譬如：3ohm用3R0表示，10ohm用100表示，100ohm用101表示，也就是说“R”表示点“.”的意思，而101后面个位数的“1”表示的是带有1个0，例如102表示10000。2、电阻上的数字和字母表示的就是阻值，R002就表示0.002ohm，180表示的就是18ohm.3、怎样区分贴片的电阻与电容，由于电阻上面有白色的字体表示，所以除端角外背景颜色应该是黑色的，而电容上就没有字体表示，也不会有黑色的颜色，因为有黑色的话容易技术资料.专业整理让人产生误会电容被氧化。读出四块数据,乘给出数据,相加贴片电阻的命名贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，±5％精度的常规是用三位数来表示例例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Q,这样就是5100欧，1000Q=1KQ,1000000Q=1MQ为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示，这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Q，也
