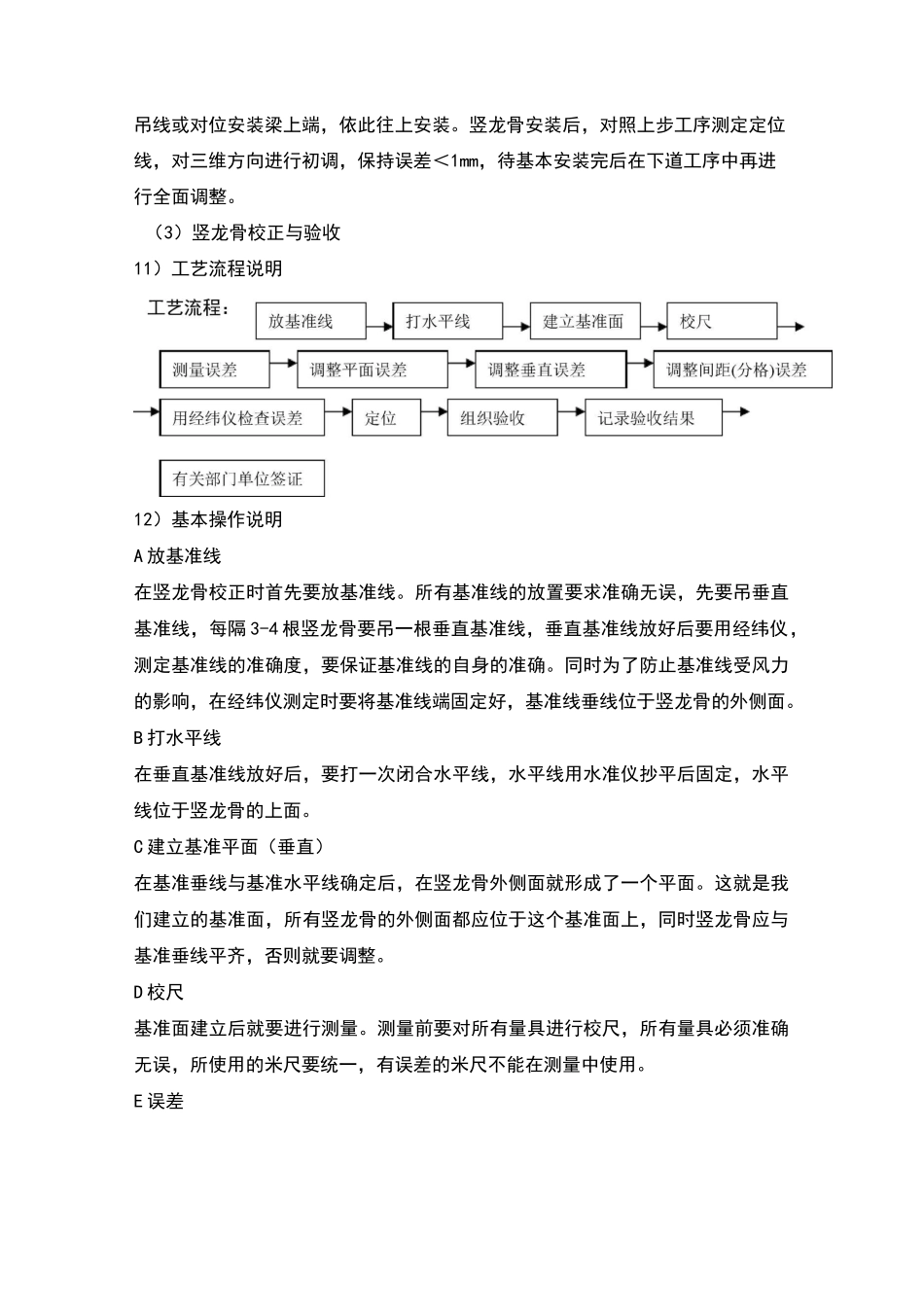

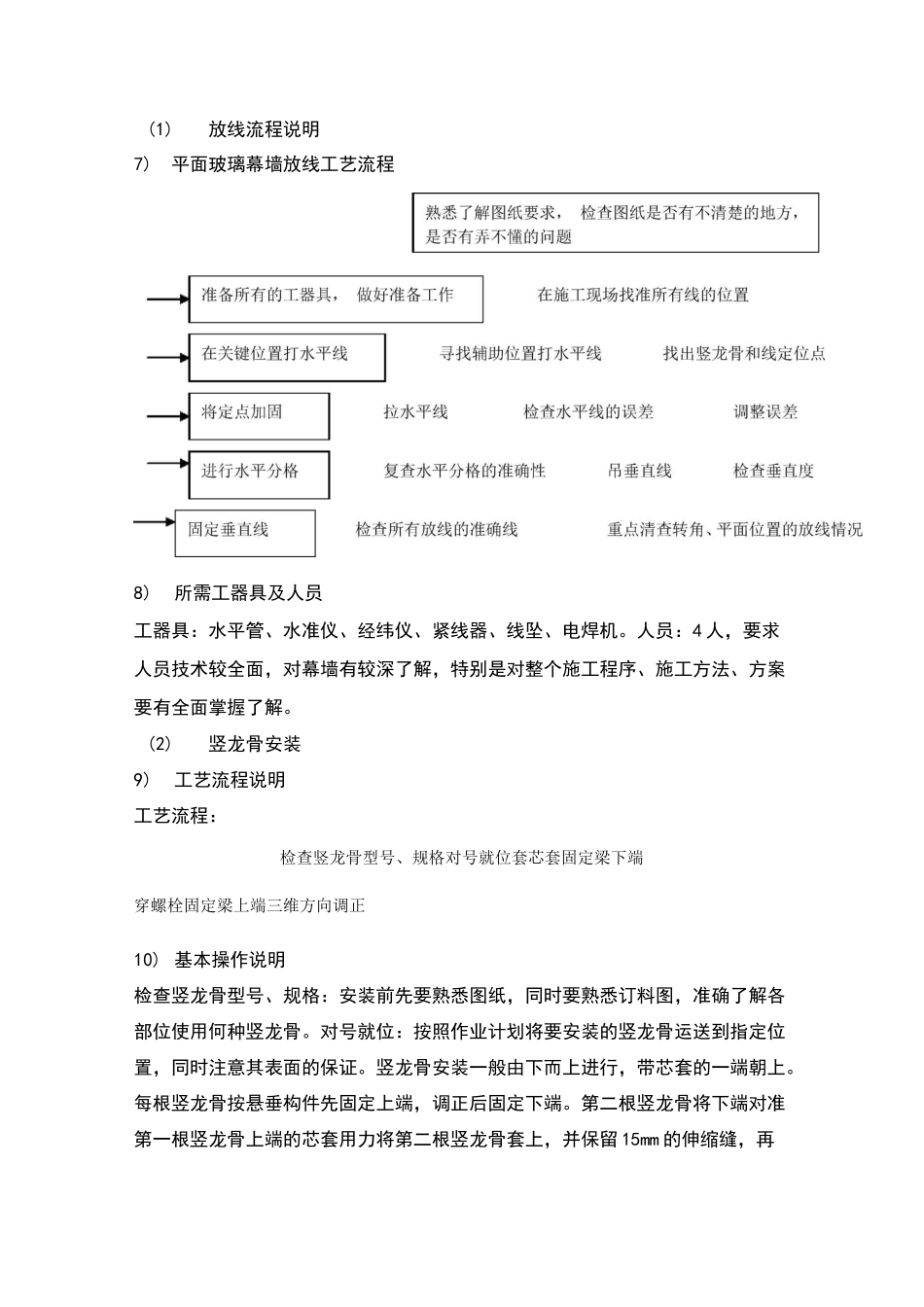

材料准备编制米购、1工、组装拼1贲涂.加划书供货商返回计划书―»生产、发运情在型材生产、发运情验证材料到按规定对各种材料进按S09001要求对每道工序进行检验半成品出厂检验签发出厂合格证发运工地验收安玻璃天窗安装方案1玻璃天窗施工流程图2施工准备(1)玻璃天窗材料的组织根据分格编号图，对每块玻璃进行编号，计算铝合金型材等各种材料、件的用量，编制采购、表面处理、加工制作计划书。在表面处理厂处验证生产、发运情况3竖龙骨安装(1)放线流程说明7)平面玻璃幕墙放线工艺流程8)所需工器具及人员工器具：水平管、水准仪、经纬仪、紧线器、线坠、电焊机。人员：4人，要求人员技术较全面，对幕墙有较深了解，特别是对整个施工程序、施工方法、方案要有全面掌握了解。(2)竖龙骨安装9)工艺流程说明工艺流程：检查竖龙骨型号、规格对号就位套芯套固定梁下端穿螺栓固定梁上端三维方向调正10)基本操作说明检查竖龙骨型号、规格：安装前先要熟悉图纸，同时要熟悉订料图，准确了解各部位使用何种竖龙骨。对号就位：按照作业计划将要安装的竖龙骨运送到指定位置，同时注意其表面的保证。竖龙骨安装一般由下而上进行，带芯套的一端朝上。每根竖龙骨按悬垂构件先固定上端，调正后固定下端。第二根竖龙骨将下端对准第一根竖龙骨上端的芯套用力将第二根竖龙骨套上，并保留15mm的伸缩缝，再吊线或对位安装梁上端，依此往上安装。竖龙骨安装后，对照上步工序测定定位线，对三维方向进行初调，保持误差＜1mm，待基本安装完后在下道工序中再进行全面调整。（3）竖龙骨校正与验收11）工艺流程说明12）基本操作说明A放基准线在竖龙骨校正时首先要放基准线。所有基准线的放置要求准确无误，先要吊垂直基准线，每隔3-4根竖龙骨要吊一根垂直基准线，垂直基准线放好后要用经纬仪，测定基准线的准确度，要保证基准线的自身的准确。同时为了防止基准线受风力的影响，在经纬仪测定时要将基准线端固定好，基准线垂线位于竖龙骨的外侧面。B打水平线在垂直基准线放好后，要打一次闭合水平线，水平线用水准仪抄平后固定，水平线位于竖龙骨的上面。C建立基准平面（垂直）在基准垂线与基准水平线确定后，在竖龙骨外侧面就形成了一个平面。这就是我们建立的基准面，所有竖龙骨的外侧面都应位于这个基准面上，同时竖龙骨应与基准垂线平齐，否则就要调整。D校尺基准面建立后就要进行测量。测量前要对所有量具进行校尺，所有量具必须准确无误，所使用的米尺要统一，有误差的米尺不能在测量中使用。E误差从顶部往下排安装横龙基准面确定后，要检查每一根竖龙骨的外侧面是否在基准面上，测量出误差并登记，同时对水平线垂直误差进行测量，一般在铁角码位处测量水平分格误差。调整平面外误差（进深误差）：在测到平面误差后，对有平面外误差的竖龙骨进行调整，调整时用木块轻击竖龙骨注意不能损伤铝材表面氧化膜，必要时将螺栓松开调整，如仍然调整不好就要将竖龙骨拆下重新安装。调整平面内垂直误差（分格误差）：调整三维误差，事实上不能单独分开调整，调整时要综合考虑，兼顾调整；调整误差时要注意新的误差的发生。用经纬仪检验误差调整结果：在竖龙骨调整后要用经纬仪进一步测量误差调整情况，严格的检验和复验是质量的保证。所有调整完成并用经纬仪测试都符合要求后，竖龙骨定位完成。已定位的竖龙骨在组织验收时，如有超过误差标准范围时须调整。F组织验收组织验收分两步：第一步是由工程项目负责人组织，由班组长、施工员、质检员参加组成验收小组，对竖龙骨安装情况进行验收，并填写质量验收表，同时做好隐蔽工程记录第二步是由公司组织工地负责人、业主代表、公司总工室、设计室等人员进行验收。在此项验收通过后才能进行下一道工序。G资料管理资料记录要全面。要规范化填写各种表格。资料填写整理装订完整，上缴全套资料到公司资料室。H竖龙骨保护膜的粘贴工艺流程：选择合适规格的塑料膜清洁竖框面包裹竖框贴胶粘带检查是否有遗漏4横龙骨安装（1）横龙骨测量定位与放线1）工艺流程说明工艺流程：2）基本操作说明I排尺：从顶部的长边两端开始排尺，定位横向分格，然后两边拉上通线，。J误差：排尺完毕测定...
