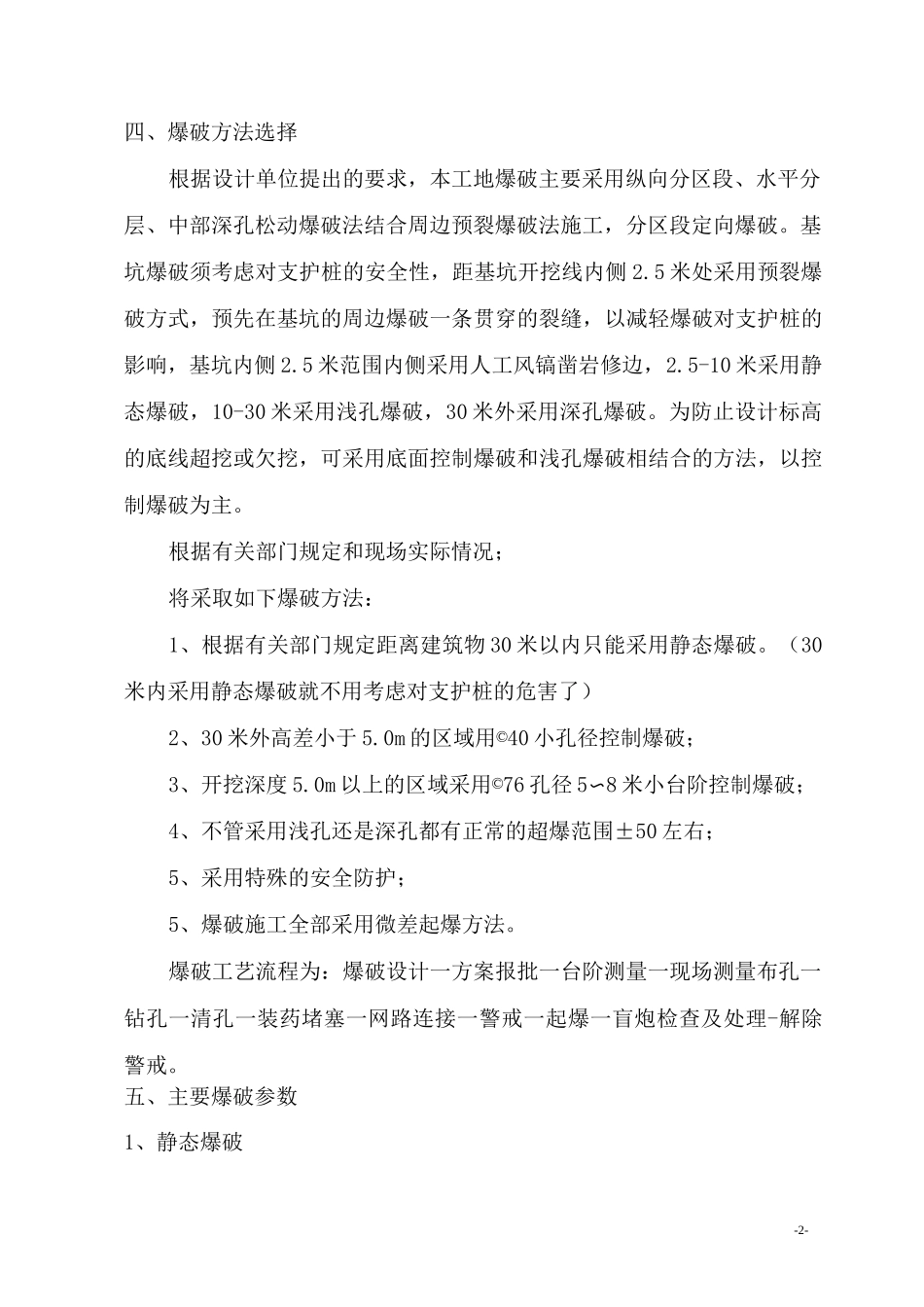

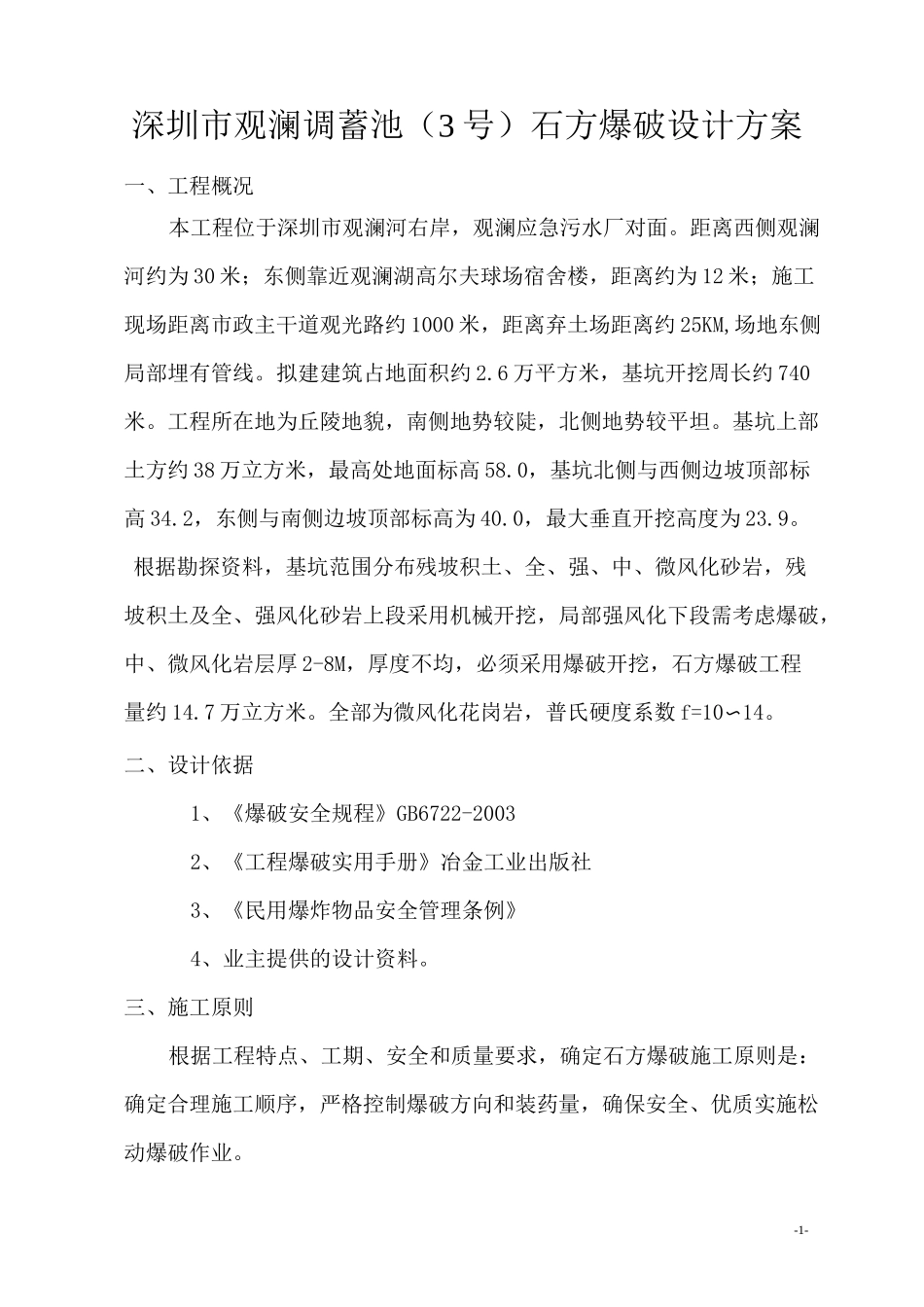

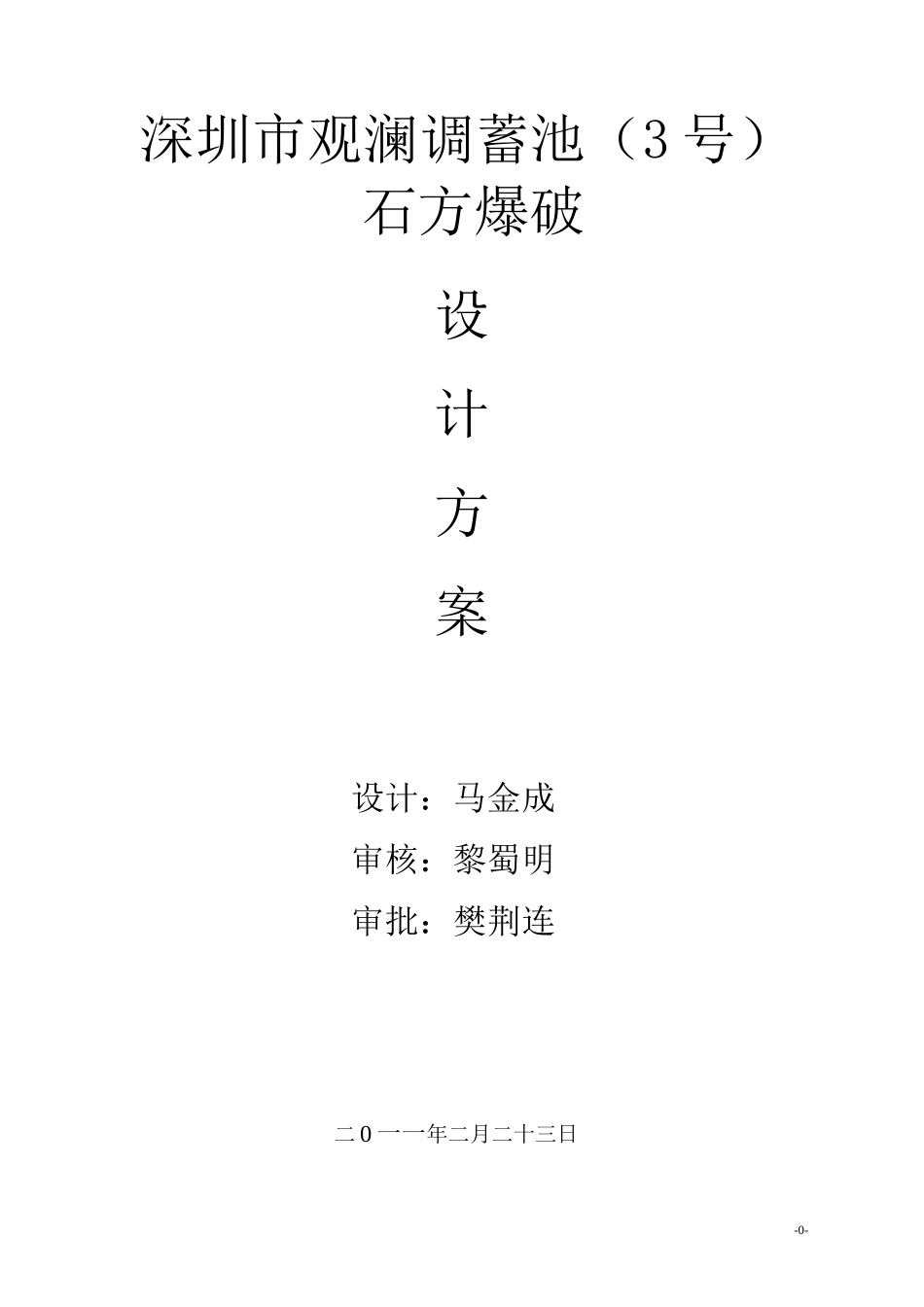

-0-深圳市观澜调蓄池（3号）石方爆破设计方案设计：马金成审核：黎蜀明审批：樊荆连二0一一年二月二十三日-1-深圳市观澜调蓄池（3号）石方爆破设计方案一、工程概况本工程位于深圳市观澜河右岸，观澜应急污水厂对面。距离西侧观澜河约为30米；东侧靠近观澜湖高尔夫球场宿舍楼，距离约为12米；施工现场距离市政主干道观光路约1000米，距离弃土场距离约25KM,场地东侧局部埋有管线。拟建建筑占地面积约2.6万平方米，基坑开挖周长约740米。工程所在地为丘陵地貌，南侧地势较陡，北侧地势较平坦。基坑上部土方约38万立方米，最高处地面标高58.0，基坑北侧与西侧边坡顶部标高34.2，东侧与南侧边坡顶部标高为40.0，最大垂直开挖高度为23.9。根据勘探资料，基坑范围分布残坡积土、全、强、中、微风化砂岩，残坡积土及全、强风化砂岩上段采用机械开挖，局部强风化下段需考虑爆破，中、微风化岩层厚2-8M，厚度不均，必须采用爆破开挖，石方爆破工程量约14.7万立方米。全部为微风化花岗岩，普氏硬度系数f=10〜14。二、设计依据1、《爆破安全规程》GB6722-20032、《工程爆破实用手册》冶金工业出版社3、《民用爆炸物品安全管理条例》4、业主提供的设计资料。三、施工原则根据工程特点、工期、安全和质量要求，确定石方爆破施工原则是：确定合理施工顺序，严格控制爆破方向和装药量，确保安全、优质实施松动爆破作业。-2-四、爆破方法选择根据设计单位提出的要求，本工地爆破主要采用纵向分区段、水平分层、中部深孔松动爆破法结合周边预裂爆破法施工，分区段定向爆破。基坑爆破须考虑对支护桩的安全性，距基坑开挖线内侧2.5米处采用预裂爆破方式，预先在基坑的周边爆破一条贯穿的裂缝，以减轻爆破对支护桩的影响，基坑内侧2.5米范围内侧采用人工风镐凿岩修边，2.5-10米采用静态爆破，10-30米采用浅孔爆破，30米外采用深孔爆破。为防止设计标高的底线超挖或欠挖，可采用底面控制爆破和浅孔爆破相结合的方法，以控制爆破为主。根据有关部门规定和现场实际情况；将采取如下爆破方法：1、根据有关部门规定距离建筑物30米以内只能采用静态爆破。（30米内采用静态爆破就不用考虑对支护桩的危害了）2、30米外高差小于5.0m的区域用©40小孔径控制爆破；3、开挖深度5.0m以上的区域采用©76孔径5〜8米小台阶控制爆破；4、不管采用浅孔还是深孔都有正常的超爆范围±50左右；5、采用特殊的安全防护；5、爆破施工全部采用微差起爆方法。爆破工艺流程为：爆破设计一方案报批一台阶测量一现场测量布孔一钻孔一清孔一装药堵塞一网路连接一警戒一起爆一盲炮检查及处理-解除警戒。五、主要爆破参数1、静态爆破-3-1.1膨胀剂的使用根据目前深圳市的气候变化情况，目前气温一般，在20摄氏度左右，膨胀剂采用SCA-3型号为宜，水与膨胀剂这比为0.3：1，即每袋（重5kg）膨胀剂,加水1.5kg.1.2小直径钻孔台阶静爆参数钻孔直径e=42mm,炮孔平面布置成梅花形，见图2,钻孔按垂直方向布设，使用静爆炸药，其静爆参数如下：台价高H(m)为2.0m最小抵抗线W=0.2m钻孔超深h=0.3m炮孔深度L=H+hm装药长度L=2Lm孔间距a=0.5m排间距b=0.2m单耗Q=2kg/m2、e76mm深孔小台阶控制爆破参数炮孔垂直钻孔，平面成梅花形、矩形或方形，见图2。深圳市观澜调蓄池(3号)石方爆破施工方案-4-||1rIIII|__o0000图2：炮孔平面布孔示意图钻孔直径e=76mm，其它爆破参数按以下各式计算：按上述公式计算得到e=76mm的爆破参数值列于表1。注：©=76mm孔每米按3.6KG铵油计表1：©76深孔台阶控制爆破参数表深圳市观澜调蓄池（3号）石方爆破施工方案-5-深圳市观澜调蓄池（3号）石方爆破施工方案-6-52.20.52.42.25.532.510.862.30.52.42.36.542.514.472.40.62.52.47.65.12.518.482.50.62.62.58.66.2.621.63、小直径钻孔控制爆破参数钻孔直径e=40mm，炮孔平面布置成梅花形，钻孔按垂直方向布设,使用筒状乳化炸药，其爆破参数的计算公式如下：最小抵抗线W=30©m钻孔超深h=0.3Wm炮孔深度L=H+hm填塞长度L二(1.0〜1.3)W2m装药长度L=L-L12m孔间距a=1.2Wm排间距b=Wm单孔药量Q=q*a*b*Hkg或：Q=q*W*a*Hkg炸药单耗q=0.35〜0.45台价高孔径孔距排距孔深填塞长单耗单孔药量H(m)①(mm)...
