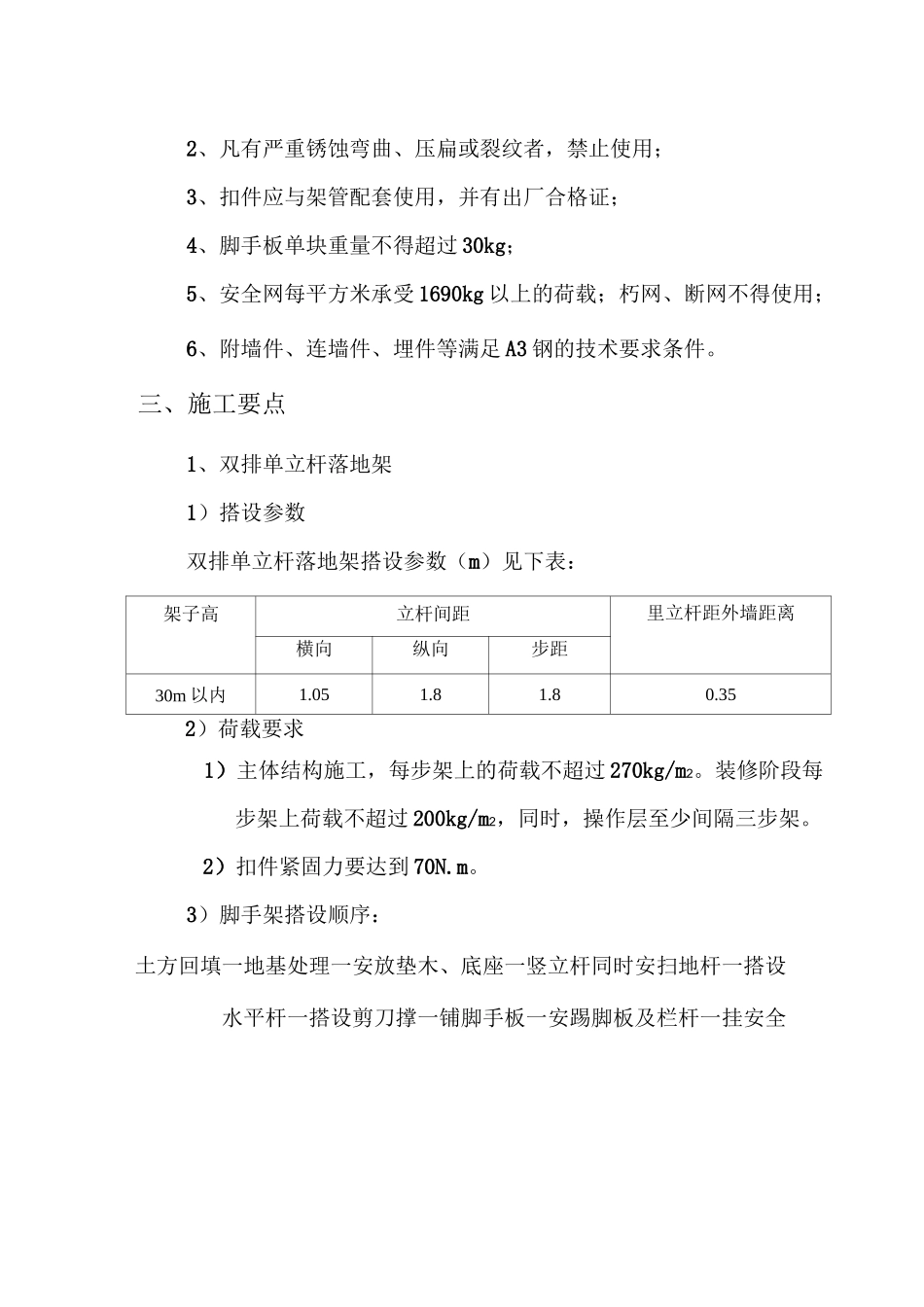

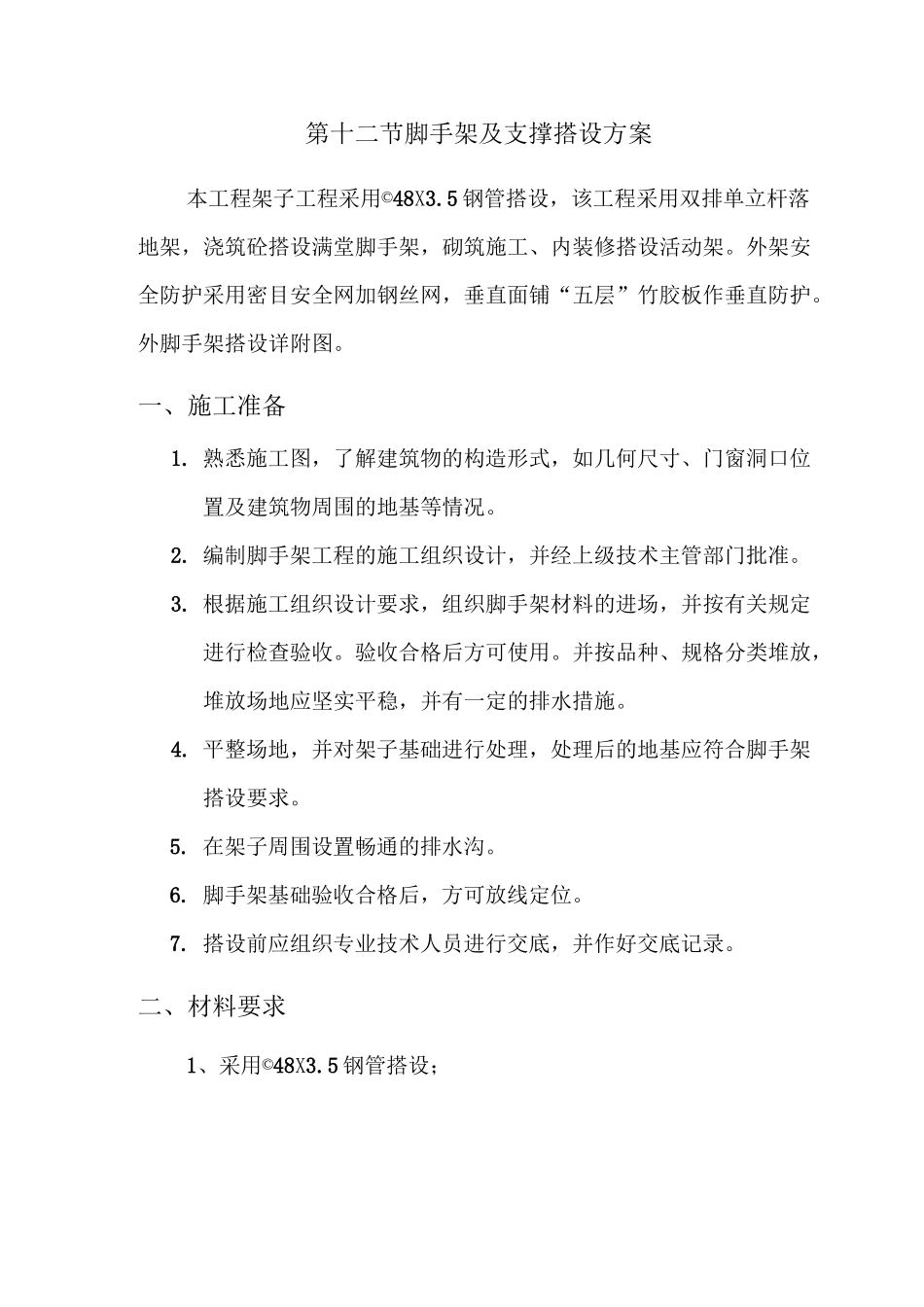

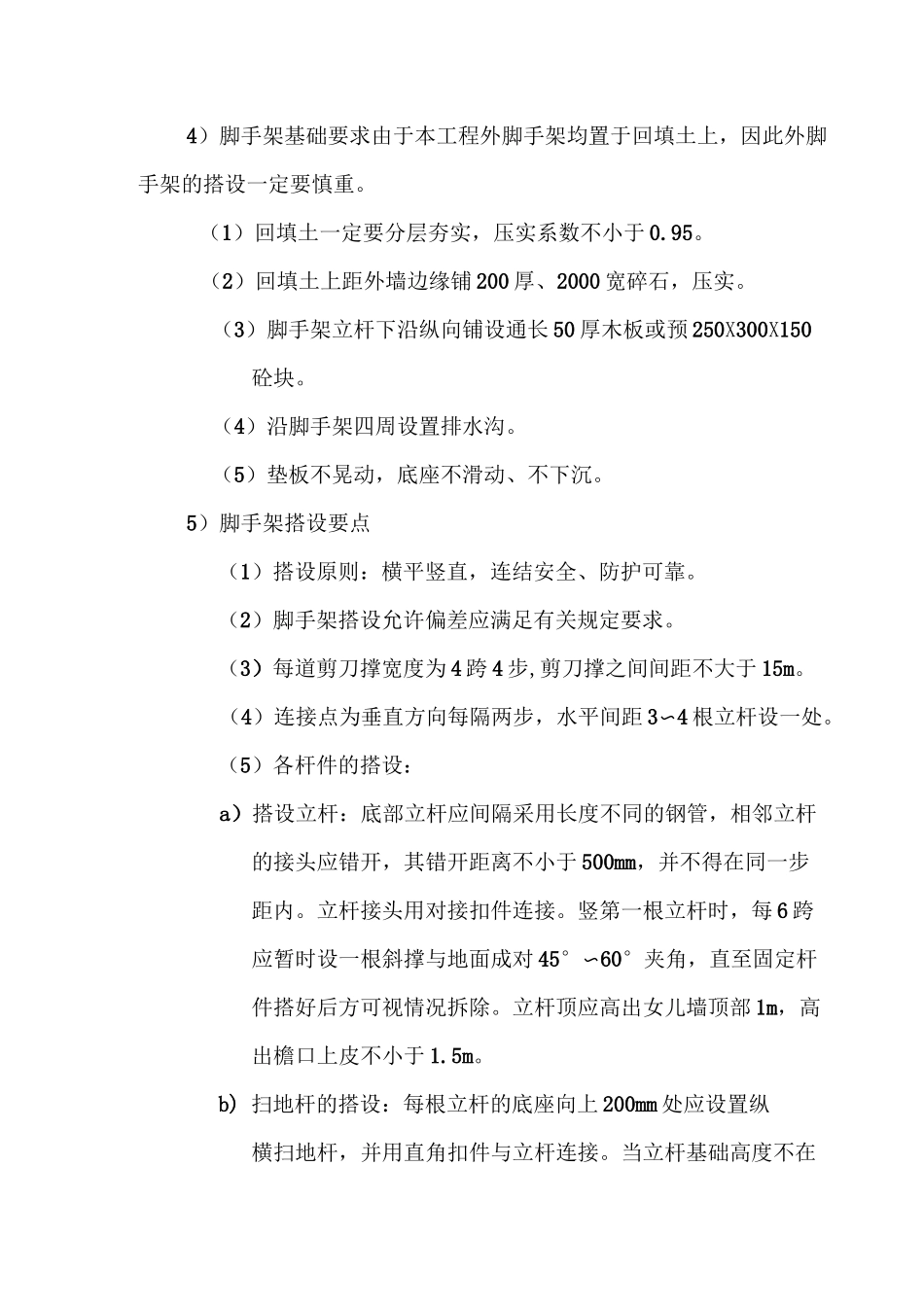

第十二节脚手架及支撑搭设方案本工程架子工程采用©48X3.5钢管搭设，该工程采用双排单立杆落地架，浇筑砼搭设满堂脚手架，砌筑施工、内装修搭设活动架。外架安全防护采用密目安全网加钢丝网，垂直面铺“五层”竹胶板作垂直防护。外脚手架搭设详附图。一、施工准备1.熟悉施工图，了解建筑物的构造形式，如几何尺寸、门窗洞口位置及建筑物周围的地基等情况。2.编制脚手架工程的施工组织设计，并经上级技术主管部门批准。3.根据施工组织设计要求，组织脚手架材料的进场，并按有关规定进行检查验收。验收合格后方可使用。并按品种、规格分类堆放，堆放场地应坚实平稳，并有一定的排水措施。4.平整场地，并对架子基础进行处理，处理后的地基应符合脚手架搭设要求。5.在架子周围设置畅通的排水沟。6.脚手架基础验收合格后，方可放线定位。7.搭设前应组织专业技术人员进行交底，并作好交底记录。二、材料要求1、采用©48X3.5钢管搭设；2、凡有严重锈蚀弯曲、压扁或裂纹者，禁止使用；3、扣件应与架管配套使用，并有出厂合格证；4、脚手板单块重量不得超过30kg；5、安全网每平方米承受1690kg以上的荷载；朽网、断网不得使用；6、附墙件、连墙件、埋件等满足A3钢的技术要求条件。三、施工要点1、双排单立杆落地架1）搭设参数双排单立杆落地架搭设参数（m）见下表：架子高立杆间距里立杆距外墙距离横向纵向步距30m以内1.051.81.80.352）荷载要求1）主体结构施工，每步架上的荷载不超过270kg/m2。装修阶段每步架上荷载不超过200kg/m2，同时，操作层至少间隔三步架。2）扣件紧固力要达到70N.m。3）脚手架搭设顺序：土方回填一地基处理一安放垫木、底座一竖立杆同时安扫地杆一搭设水平杆一搭设剪刀撑一铺脚手板一安踢脚板及栏杆一挂安全4）脚手架基础要求由于本工程外脚手架均置于回填土上，因此外脚手架的搭设一定要慎重。（1）回填土一定要分层夯实，压实系数不小于0.95。（2）回填土上距外墙边缘铺200厚、2000宽碎石，压实。（3）脚手架立杆下沿纵向铺设通长50厚木板或预250X300X150砼块。（4）沿脚手架四周设置排水沟。（5）垫板不晃动，底座不滑动、不下沉。5）脚手架搭设要点（1）搭设原则：横平竖直，连结安全、防护可靠。（2）脚手架搭设允许偏差应满足有关规定要求。（3）每道剪刀撑宽度为4跨4步,剪刀撑之间间距不大于15m。（4）连接点为垂直方向每隔两步，水平间距3〜4根立杆设一处。（5）各杆件的搭设：a）搭设立杆：底部立杆应间隔采用长度不同的钢管，相邻立杆的接头应错开，其错开距离不小于500mm，并不得在同一步距内。立杆接头用对接扣件连接。竖第一根立杆时，每6跨应暂时设一根斜撑与地面成对45°〜60°夹角，直至固定杆件搭好后方可视情况拆除。立杆顶应高出女儿墙顶部1m，高出檐口上皮不小于1.5m。b)扫地杆的搭设：每根立杆的底座向上200mm处应设置纵横扫地杆，并用直角扣件与立杆连接。当立杆基础高度不在同一高度时，应将高过的纵向扫地杆向低处延长两跨，并与低跨立杆固定。c)搭设大横杆：大横杆钢管长度应不小于3跨，其接头用对接扣件连接，接头应错开，不得在同一跨内。大横杆与立柱相交处用直角扣件连接固定。d)搭设小横杆：双排脚手架的小横杆靠墙装饰面的距离一般为150—200mm,单排脚手架的小横杆伸入墙内长度不应小于180mm。e)当采用钢木脚手板时,小横杆应置于大横杆的上方；凡立杆与大横杆相交处应设置一根小横杆,小横杆距立杆的距离不应大于55mm，并严禁随意拆除。f)设置连墙杆：为防止脚手架内、外倾覆,立杆应从第一步大横杆处开始设置刚性固定件与建筑物可靠连接，当脚手架高度在20m以下时，也可采用镀锌铁丝或直径6.5mm的钢筋拉结的柔性固定件与建筑物连接；但必须配用顶撑的砼梁、柱等结构部位，拉结铁丝应采用两股8号铁丝拧成一根使用，固定件连墙点处的墙体应有足够的强度，锚固点处的砼强度应不低于15Mpa，固定件距操作层的距离不应大于两步架，当超过时应在操作层下采取临时稳定措施，直至固定件搭好后方可拆除。g)当脚手架下部设固定件有困难时，可设抛撑，抛撑应采用对接的通长杆件，其上端应用回转扣件固定在外立杆或纵向水平杆上，下端用钢管或缆风...
