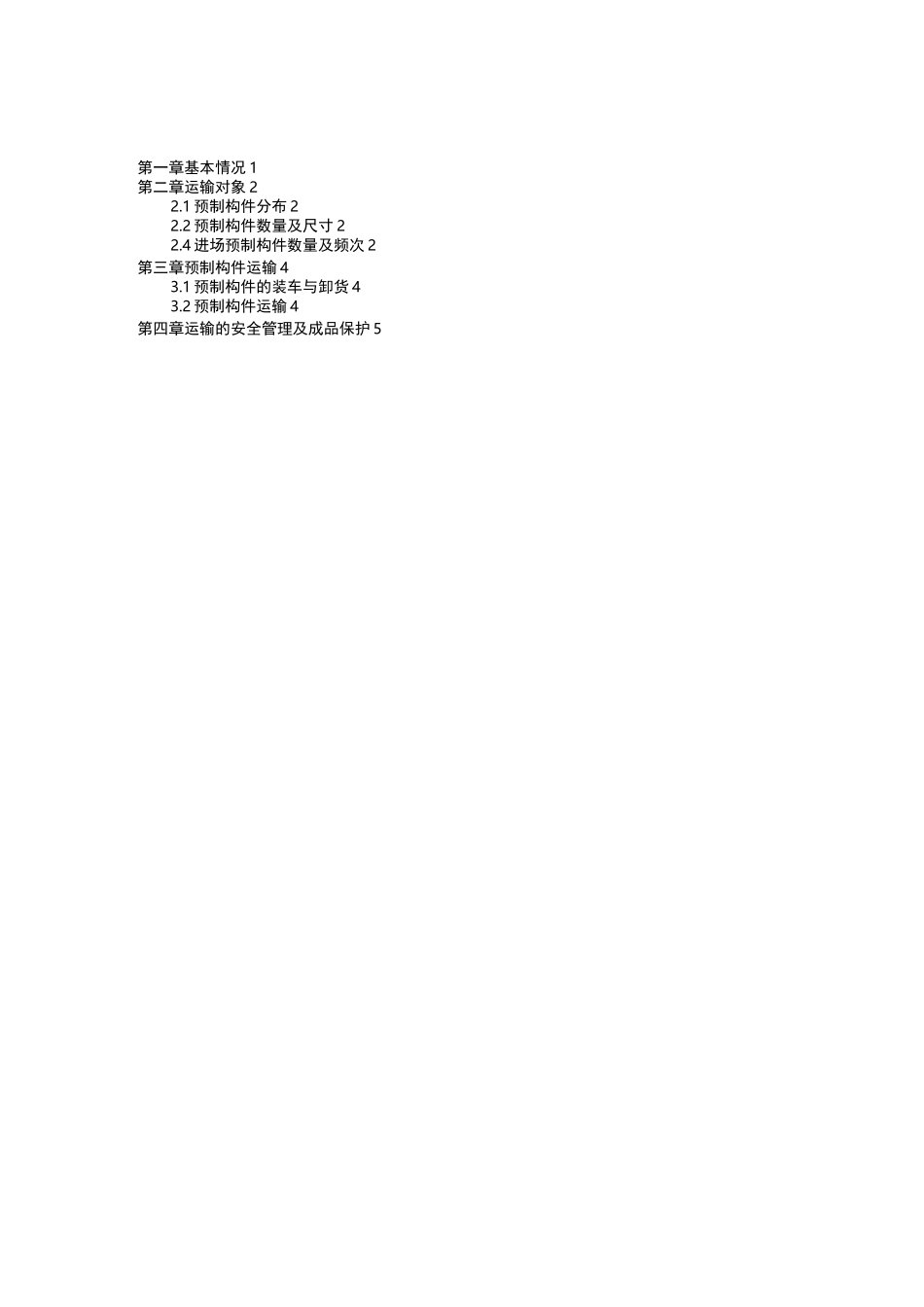

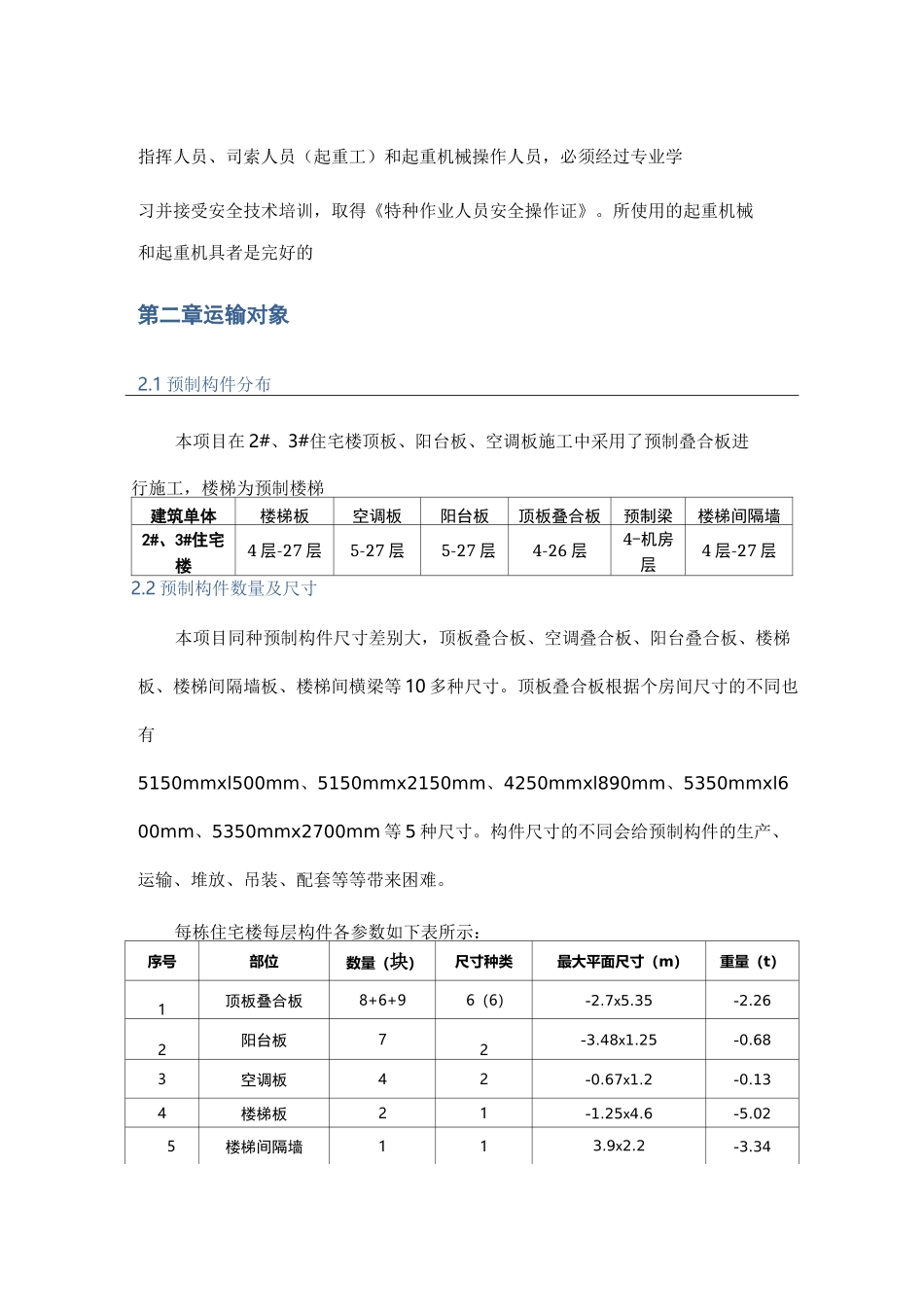

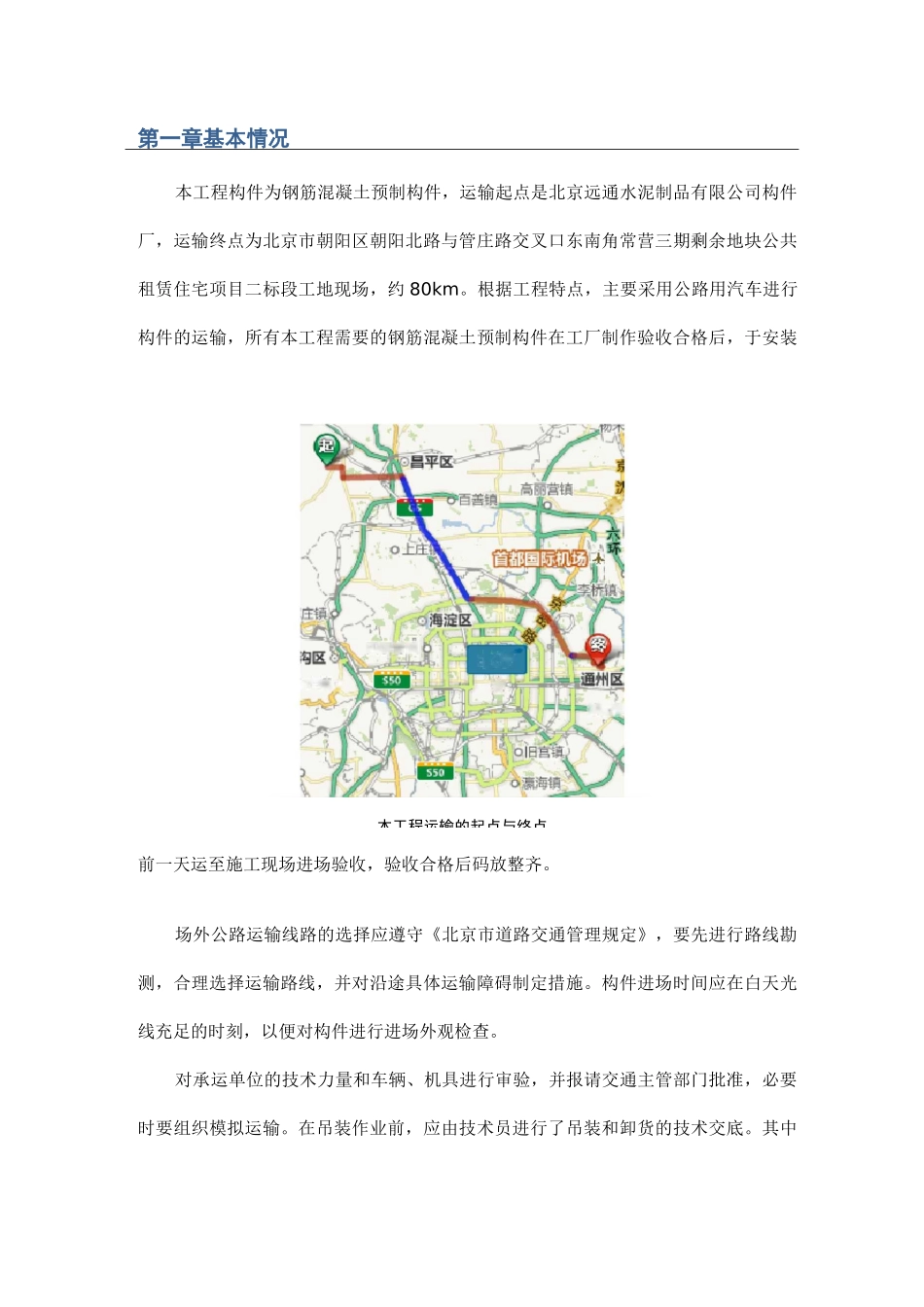

第一章基本情况1第二章运输对象22.1预制构件分布22.2预制构件数量及尺寸22.4进场预制构件数量及频次2第三章预制构件运输43.1预制构件的装车与卸货43.2预制构件运输4第四章运输的安全管理及成品保护5瞬四季古*匚走諛梨园北本工程运输的起点与终点第一章基本情况本工程构件为钢筋混凝土预制构件，运输起点是北京远通水泥制品有限公司构件厂，运输终点为北京市朝阳区朝阳北路与管庄路交叉口东南角常营三期剩余地块公共租赁住宅项目二标段工地现场，约80km。根据工程特点，主要采用公路用汽车进行构件的运输，所有本工程需要的钢筋混凝土预制构件在工厂制作验收合格后，于安装前一天运至施工现场进场验收，验收合格后码放整齐。场外公路运输线路的选择应遵守《北京市道路交通管理规定》，要先进行路线勘测，合理选择运输路线，并对沿途具体运输障碍制定措施。构件进场时间应在白天光线充足的时刻，以便对构件进行进场外观检查。对承运单位的技术力量和车辆、机具进行审验，并报请交通主管部门批准，必要时要组织模拟运输。在吊装作业前，应由技术员进行了吊装和卸货的技术交底。其中指挥人员、司索人员（起重工）和起重机械操作人员，必须经过专业学习并接受安全技术培训，取得《特种作业人员安全操作证》。所使用的起重机械和起重机具者是完好的第二章运输对象2.1预制构件分布本项目在2#、3#住宅楼顶板、阳台板、空调板施工中采用了预制叠合板进行施工，楼梯为预制楼梯建筑单体楼梯板空调板阳台板顶板叠合板预制梁楼梯间隔墙2#、3#住宅楼4层-27层5-27层5-27层4-26层4-机房层4层-27层2.2预制构件数量及尺寸本项目同种预制构件尺寸差别大，顶板叠合板、空调叠合板、阳台叠合板、楼梯板、楼梯间隔墙板、楼梯间横梁等10多种尺寸。顶板叠合板根据个房间尺寸的不同也有5150mmxl500mm、5150mmx2150mm、4250mmxl890mm、5350mmxl600mm、5350mmx2700mm等5种尺寸。构件尺寸的不同会给预制构件的生产、运输、堆放、吊装、配套等等带来困难。每栋住宅楼每层构件各参数如下表所示：序号部位数量（块）尺寸种类最大平面尺寸（m）重量（t）1顶板叠合板8+6+96（6）-2.7x5.35-2.262阳台板72-3.48x1.25-0.683空调板42-0.67x1.2-0.134楼梯板21-1.25x4.6-5.025楼梯间隔墙113.9x2.2-3.346楼梯隔墙梁114.6x0.7-0.9总计—3611——2.4进场预制构件数量及频次2#、3#住宅楼预制构件同日进场，且每次进场预制构件数量不少于一楼层的数量。每楼层构件进场时间间隔将根据施工进度通知决定。第三章预制构件运输3.1预制构件的装车与卸货1．运输车辆可采用大吨位卡车或平板拖车。2．在吊装作业时必须明确指挥人员，统一指挥信号。3．不同构件应按尺寸分类叠放。4．装车时先在车厢底板上做好支撑与减震措施，以防构件在运输途中因震动而受损，如装车时先在车厢底板上铺两根100mmx100mm的通长木方，木方上垫15mm以上的硬橡胶垫或其它柔性垫。5．上下构件之间必须有防滑垫块，上部构件必须绑扎牢固，结构构件必须有防滑支垫。6．构件运进场地后，应按规定或编号顺序有序地摆放在规定的位置，场内堆放地必须坚实，以便防止不沉和使构件变形。7．堆码构件时要码靠稳妥，垫块摆放位置要上下对齐，受力点要在一条线上。8．装卸构件时要妥善保护，必要时要采取软质吊具。9．随运构件（节点板、零部件）应设标牌，标明构件的名称、编号。3.2预制构件运输1．构件运输前，根据运输需要选定合适、平整坚实路线。2．在运输前应按清单仔细核对楼梯的型号、规格、数量及是否配套。3．本工程所有预制构件采用平运法，不得竖直运输。4•构件重叠平运时，各层之间必须放100x100木方支垫，且垫块位置应保1钢筋混凝土预制叠合板的运输上下加橡胶垫木方证构件受力合理，上下对齐。5．预制构件应分类重叠存放。6．运输前要求构件厂按照构件的编号，统一利用黑色签字笔在预制构件侧面及顶面醒目处做标识及吊点。7．楼梯运输时要按照楼梯的型号，主要针对楼梯的栏杆插孔以及楼梯的防滑槽区分楼梯的上下梯段及型号。8．运输车根据构件类型设专用运输架或合理设置支撑点，且需有可靠的稳定构件措施，用钢丝带加紧固器绑牢，以防构件在运输时受损。9...
